Bàn phím số tùy chỉnh SMMK cho GMMK

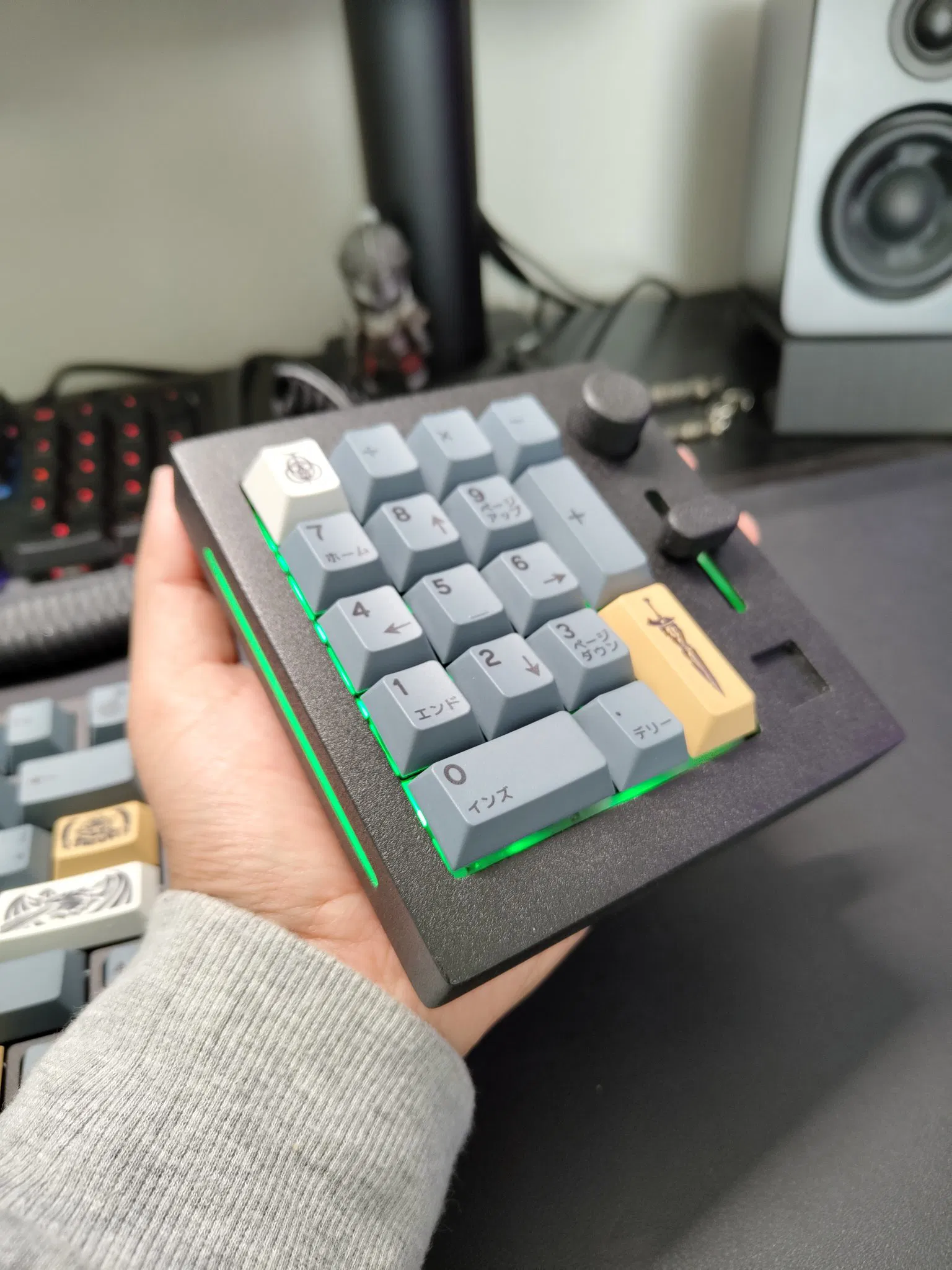

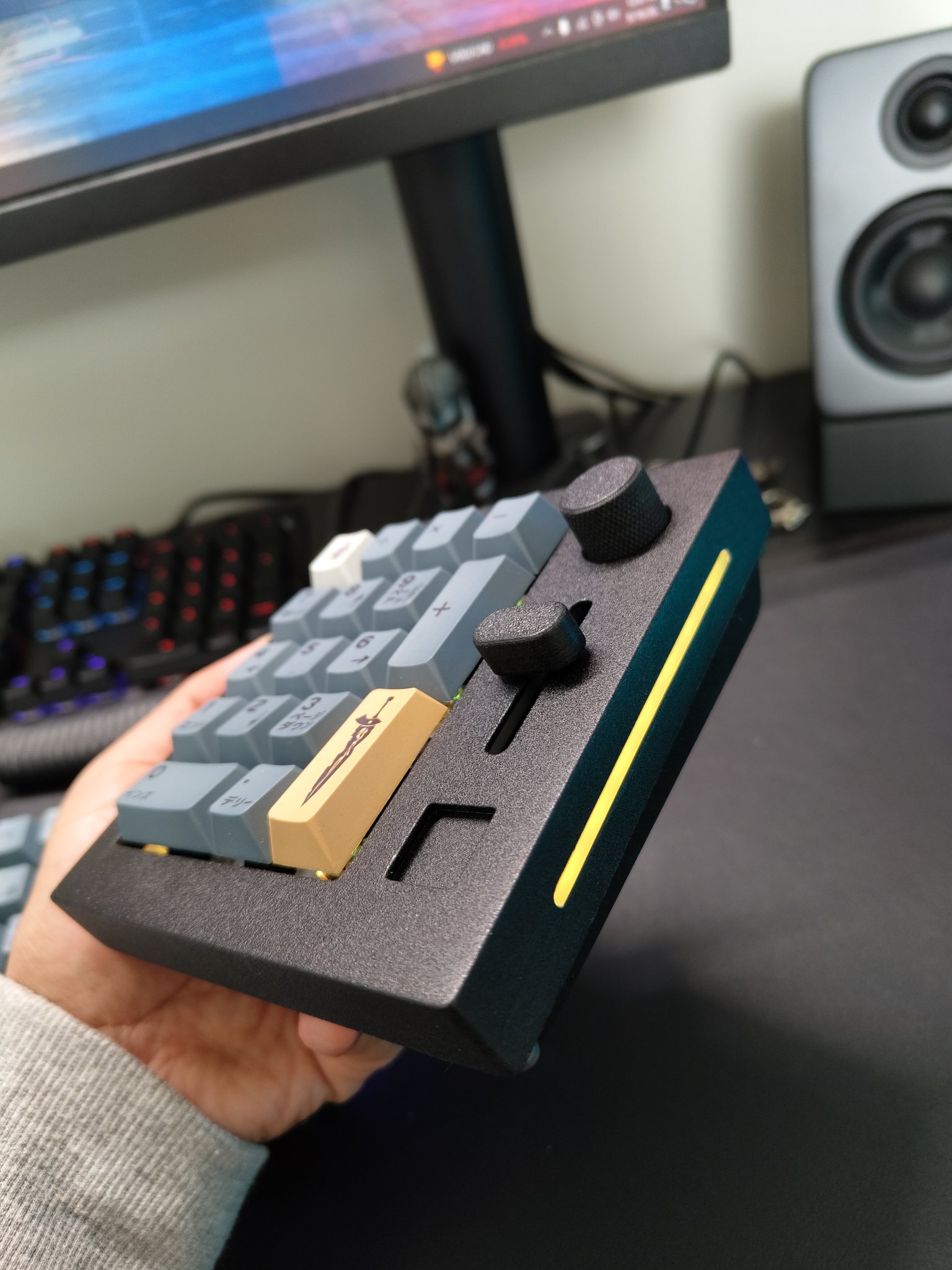

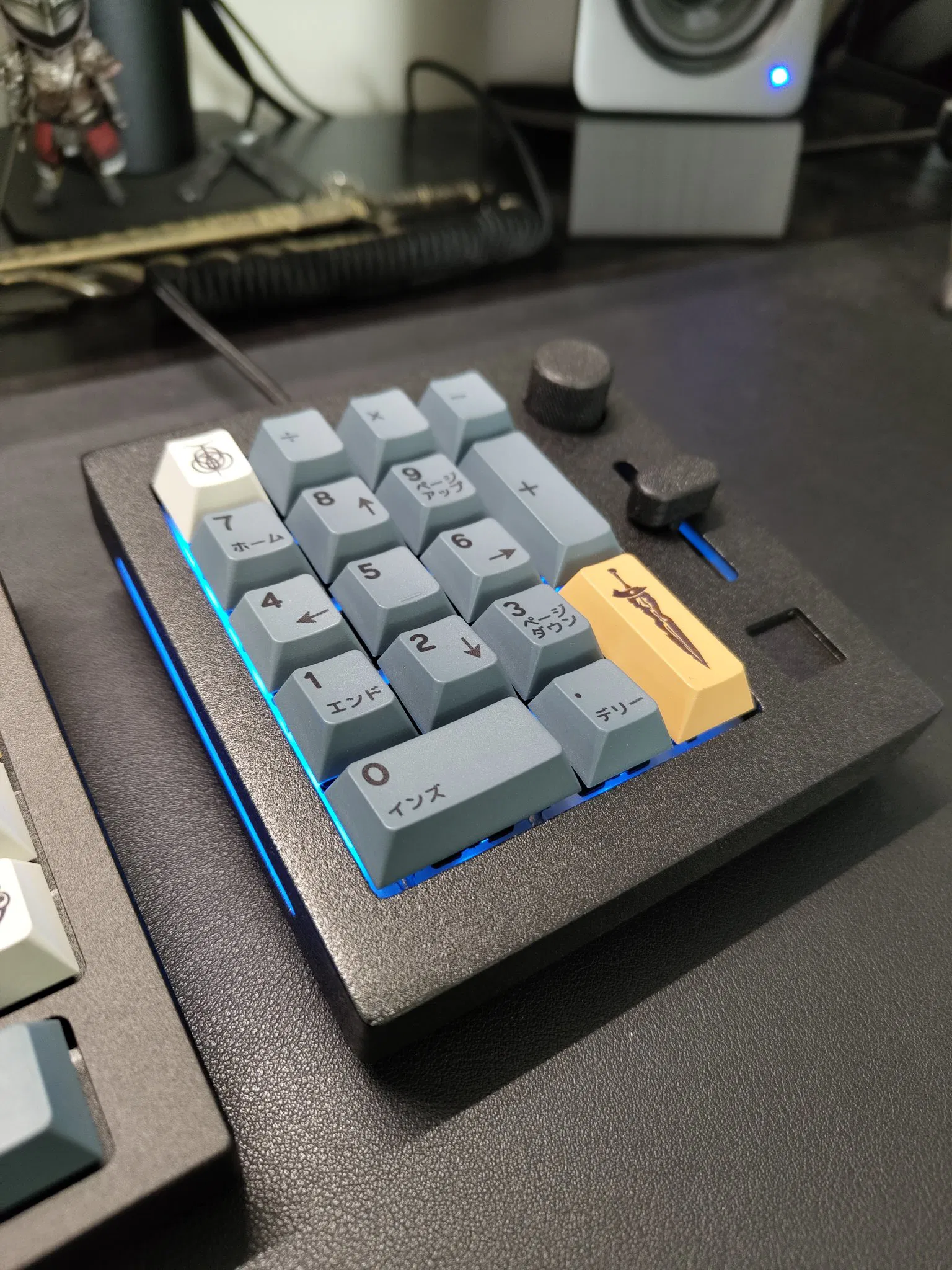

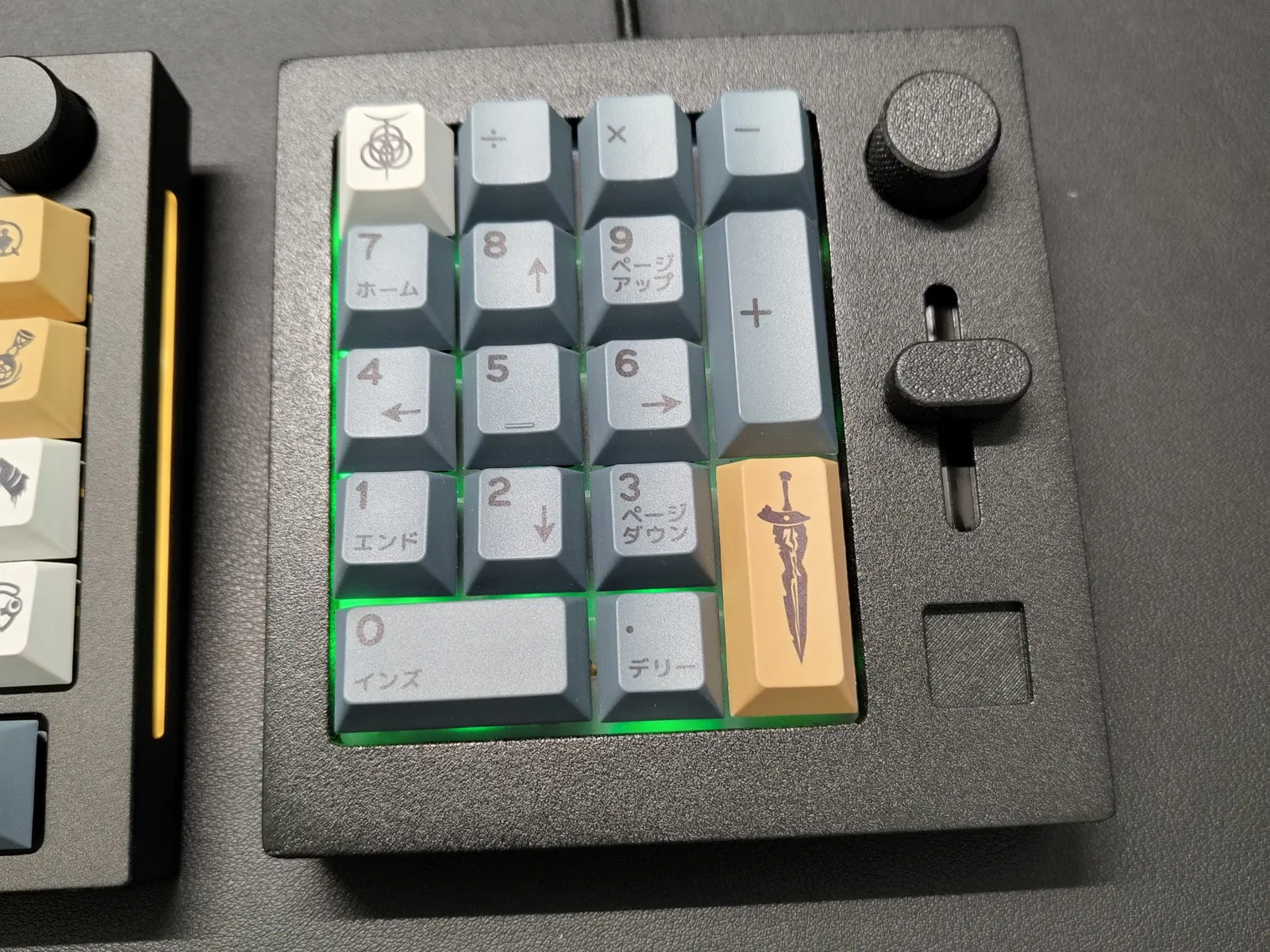

Bàn phím macropad này là phiên bản thiết kế lại của GMMK Numpad. Bàn phím numpad/macropad này được thiết kế để phù hợp với diện mạo của bàn phím cơ GMMK Pro. Sự khác biệt chính giữa sản phẩm chính hãng và sản phẩm này là bán kính góc và chiều cao cộng với góc của bảng so với bề mặt nghỉ của nó.

Danh sách linh kiện:

1. Vỏ trên và dưới in 3D
2. Thanh trượt và núm điều chỉnh in 3D/mua, khe núm và khe biểu tượng Núm điều chỉnh được thiết kế bởi prcy_ https://www.thingiverse.com/thing:4865375 Tôi không nhận bất kỳ tín dụng nào cho điều đó.
3. Bảng công tắc - Cần phải mua từ trang web Glorious https://www.gloriousgaming.com/products/gmmk-numpad-switch-plate
4. PCB chính và bộ chuyển đổi USB-C - Cần phải mua từ trang web Glorious PCB https://www.gloriousgaming.com/products/gmmk-numpad-south-facing-pcb USB-C https://www.gloriousgaming.com/products/gmmk-numpad-usb-c-pcb

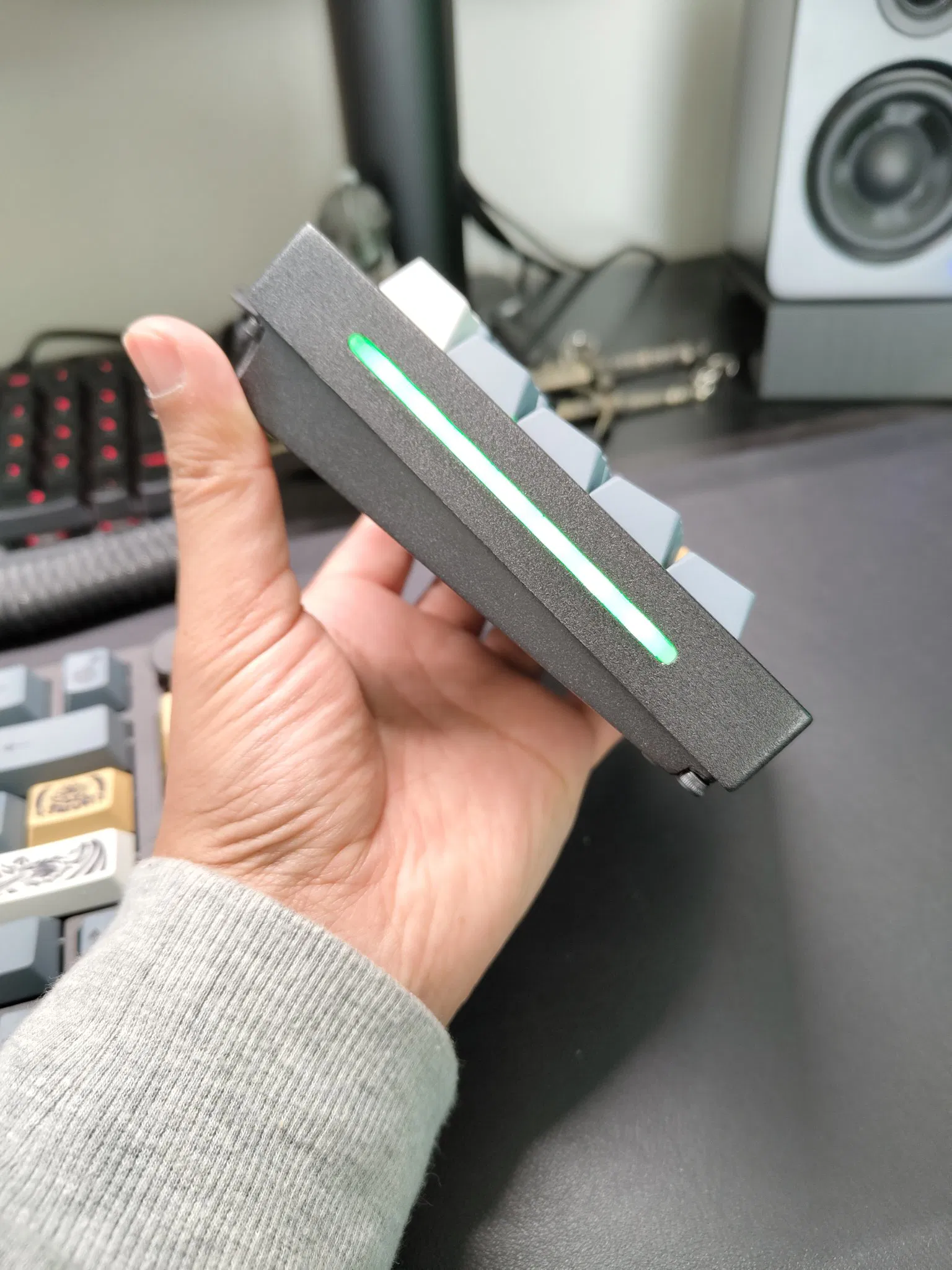

5. Một tấm acrylic mờ (dày 1/8 inch hoặc khoảng 3.2mm) hoặc thứ gì đó tương tự cho các thanh bên - Sử dụng mẫu để vẽ đường viền
6. Chèn đồng M3x5mm(OD) (4 cái) - Bạn có thể sử dụng các chèn khác nhau nhưng các lỗ cần được điều chỉnh
7. Đinh vít M3x12mm (4 cái)
8. Đinh vít tự khoan M2.5x6mm (2 cái)
9. Pin 3.7v 1200mAh (Tùy chọn - chỉ nếu chức năng không dây được mong muốn) Đảm bảo rằng cực của thiết bị phù hợp với gói pin! Tham khảo https://www.amazon.com/EEMB-Battery-1200mah-Rechargeable-Connector/dp/B09G2S88Q3/ref=sr_1_4_sspa?crid=1AGK40JFYZ00N&keywords=1200+mah+3.7+v+battery&qid=1695046818&sprefix=1200+mah+%2Caps%2C134&sr=8-4-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&psc=1
10. Bọt (Tùy chọn)

Lắp ráp: (Đây chỉ là để tham khảo - Thực hiện theo những gì tốt nhất cho bạn)

1. Lắp ráp PCB chính và tấm công tắc
2. Vít PCB USB-C vào vỏ dưới bằng các vít M2.5
3. Kết nối PCB chính với PCB USB-C và đặt cụm PCB và tấm công tắc lên vỏ dưới
4. Chèn các ống kim loại có ren vào vỏ trên
5. Lắp ráp thanh bên, khe biểu tượng và khe núm trên vỏ trên
6. Đặt vỏ trên lên vỏ dưới và vít chặt bằng các vít M3
7. Lắp đặt núm và thanh trượt
8. Lắp đặt các công tắc và keycaps
9. Kết nối cáp USB-C
10. Thưởng thức!

Lưu ý: Tôi đã bao gồm các tệp STEP để dễ dàng chỉnh sửa.
