Khối Gối Đỡ Bạc Đạn Tuyến Tính Cho Trục 20mm (Tương thích Rexroth)

Khối Gối Đỡ Bạc Đạn Tuyến Tính Cho Trục 20mm (Tương thích Rexroth)

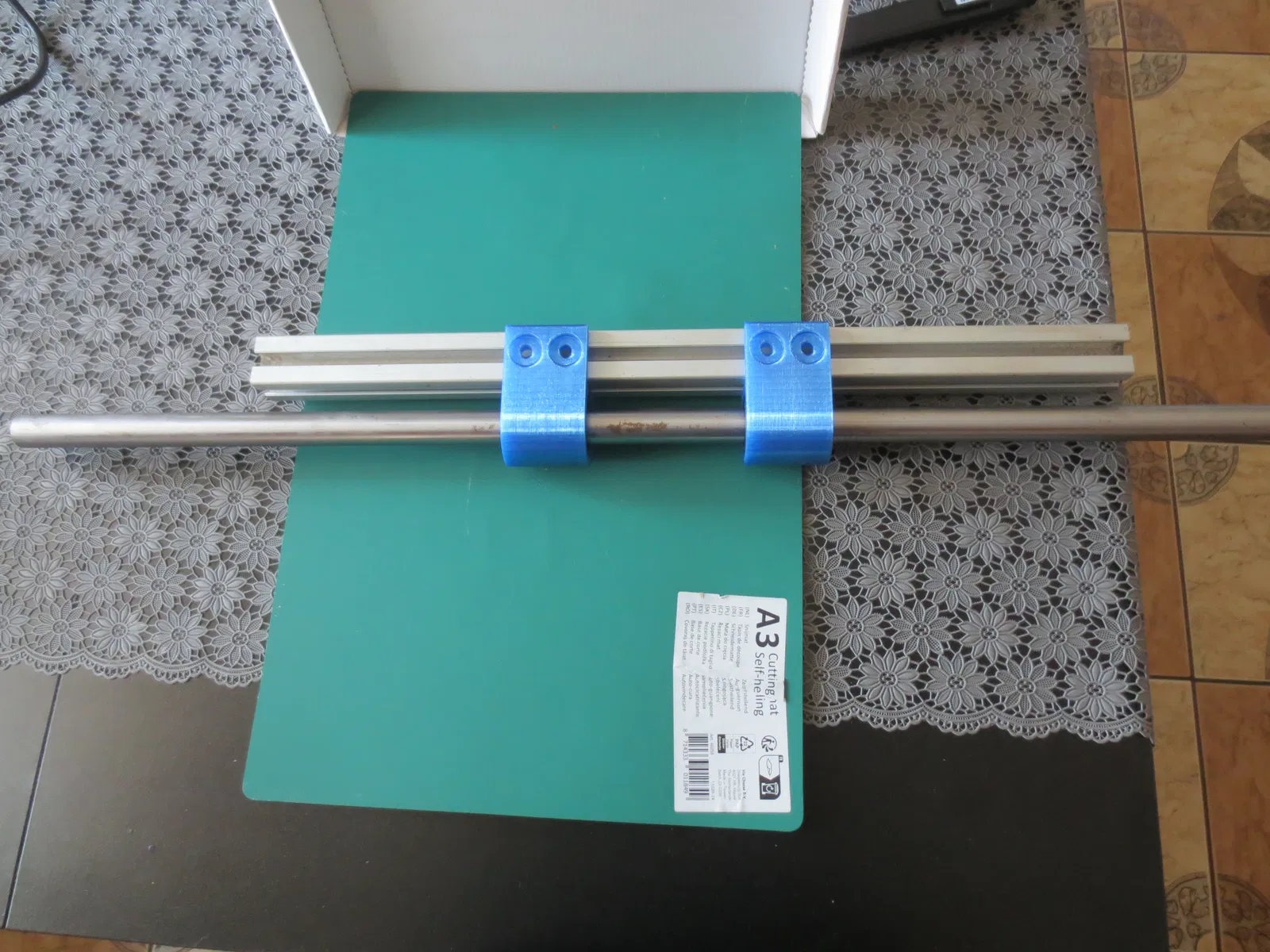

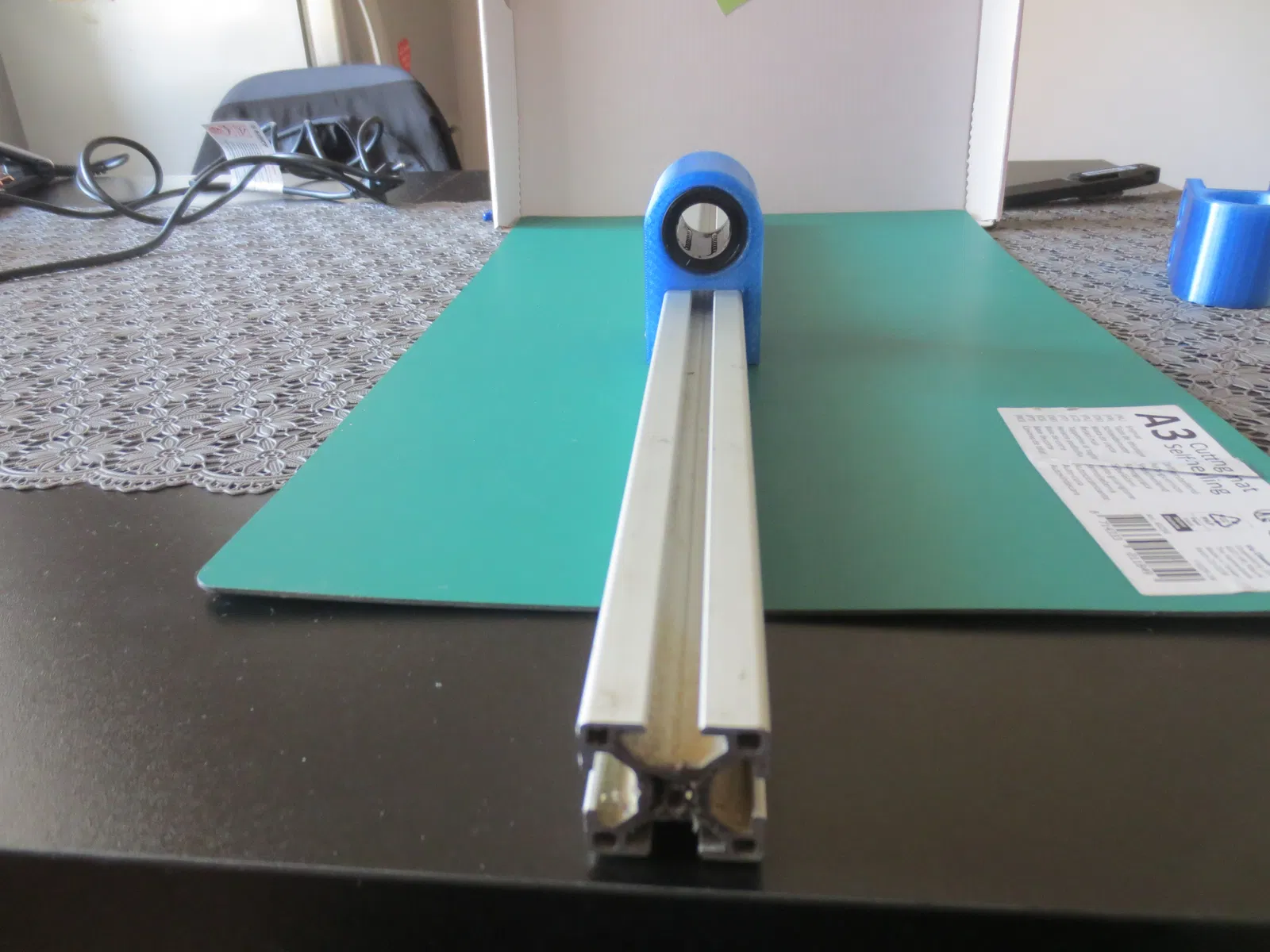

Nâng cấp hệ thống chuyển động của bạn với gối đỡ bạc đạn được thiết kế riêng này. Sản phẩm được thiết kế đặc biệt cho dòng Rexroth R067XX20xx, giúp kết nối hoàn hảo giữa hệ thống chuyển động tuyến tính chất lượng cao với các loại thanh nhôm định hình 30x30 mm tiêu chuẩn.

Tóm tắt

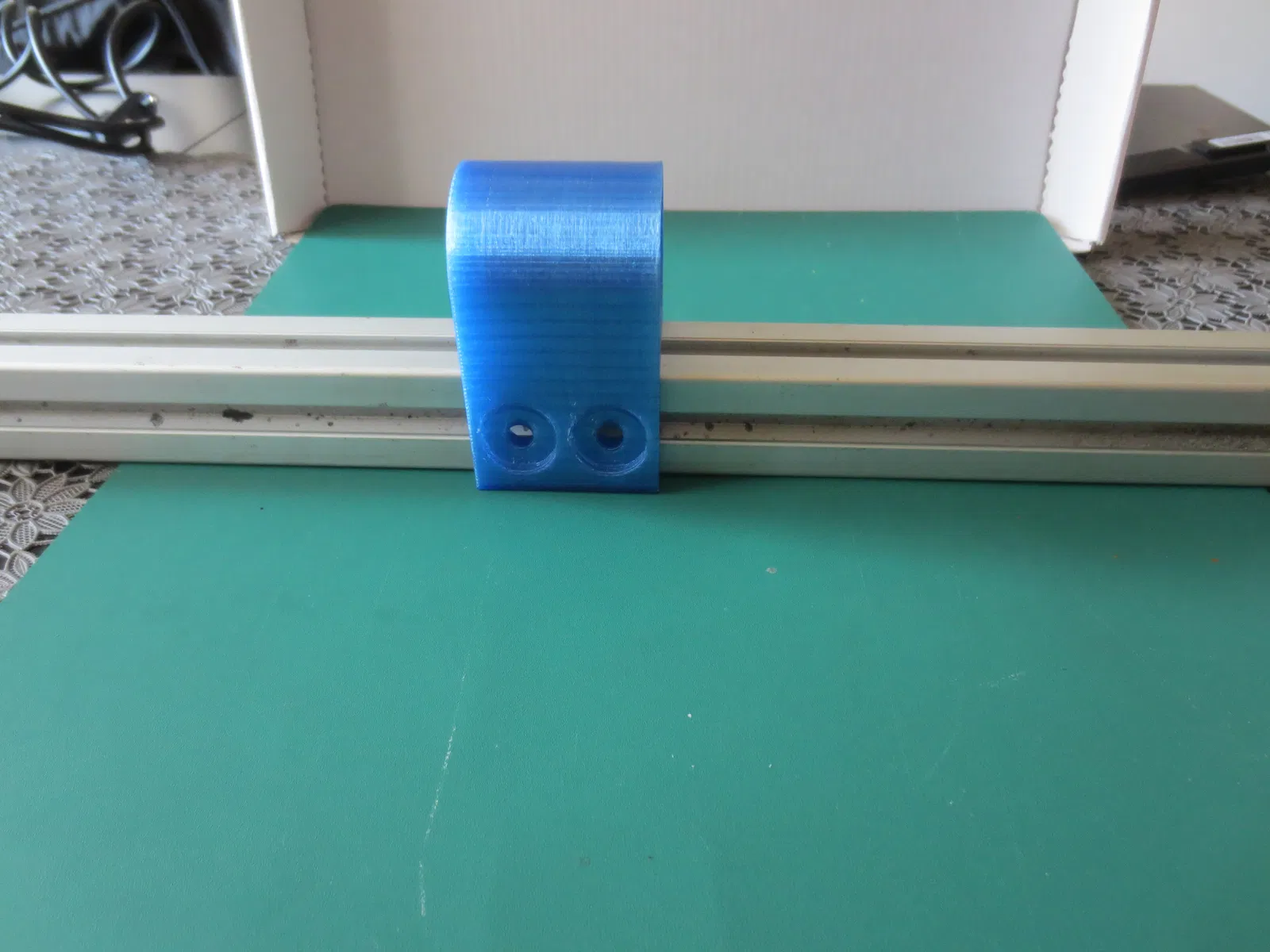

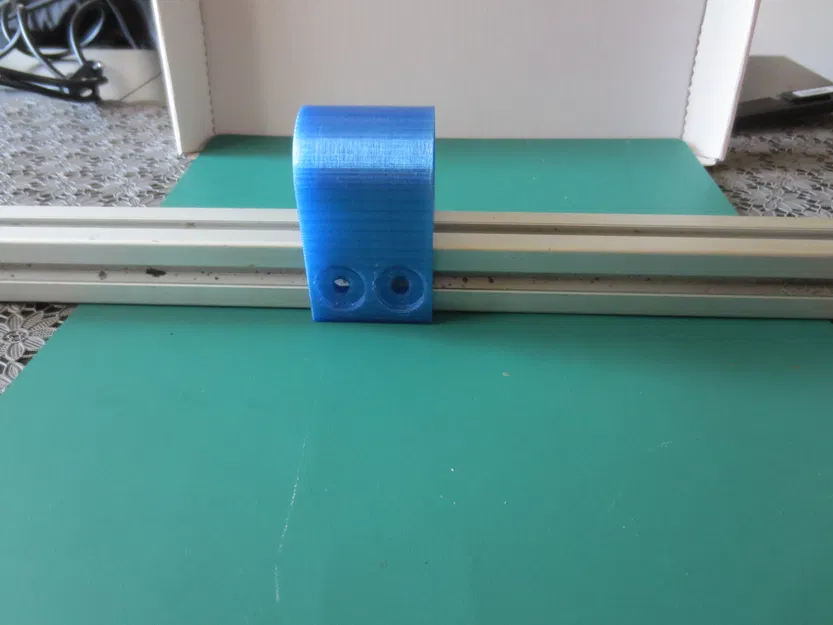

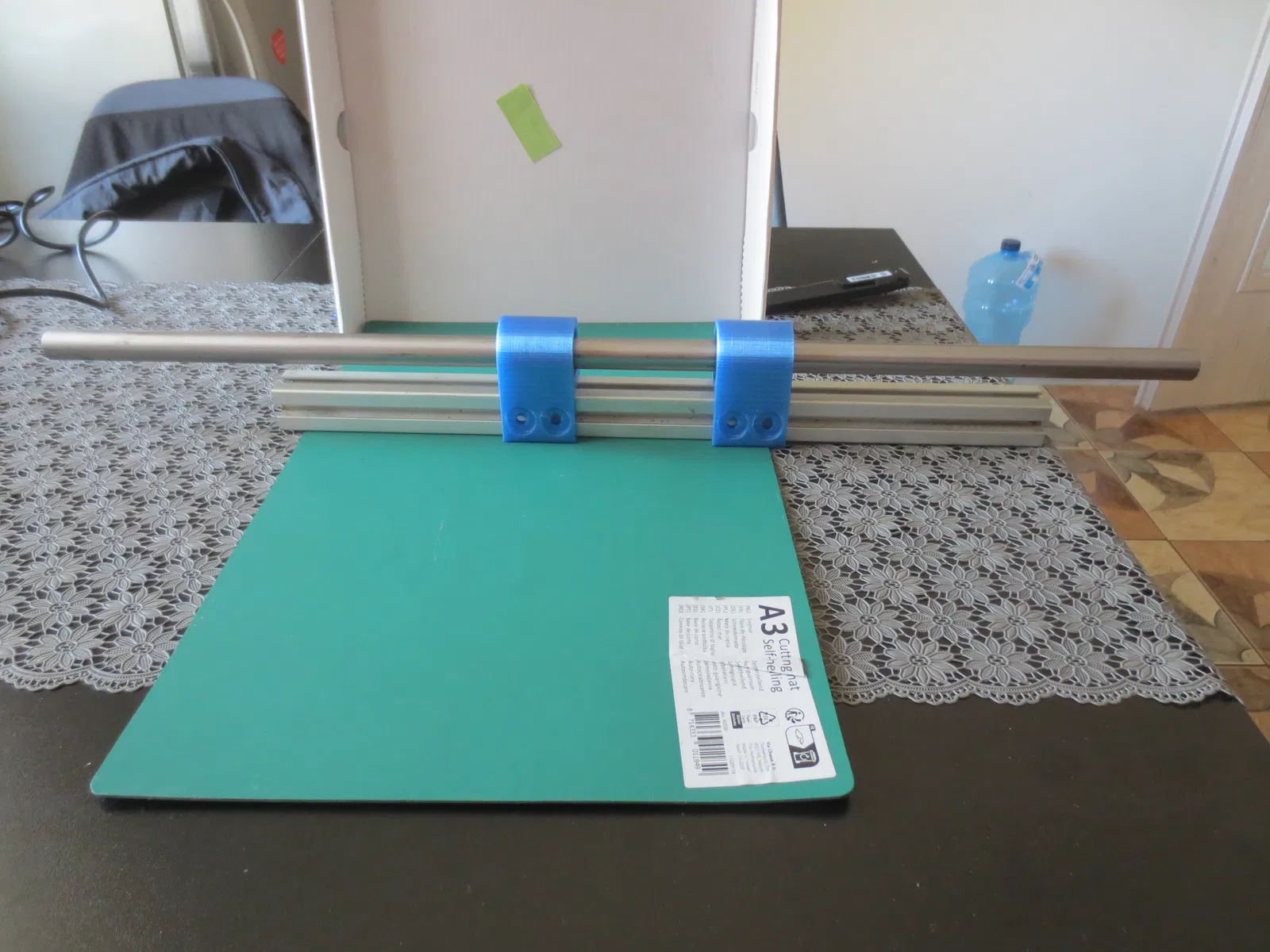

Cho dù bạn đang chế tạo máy vẽ kỹ thuật khổ lớn, bàn trượt hay một khung máy tùy chỉnh, gối đỡ này đều cung cấp vị trí lắp đặt chắc chắn và ổn định cho bạc đạn tuyến tính 20mm.

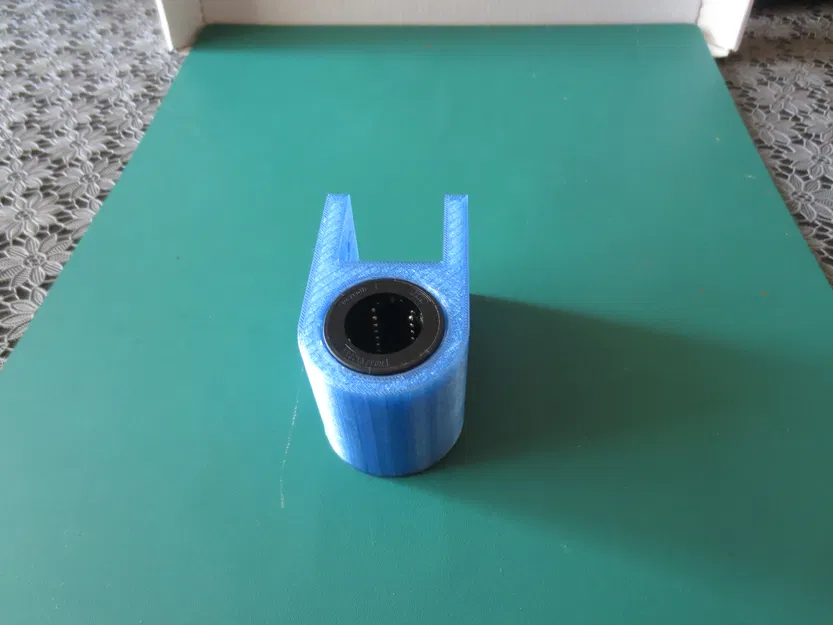

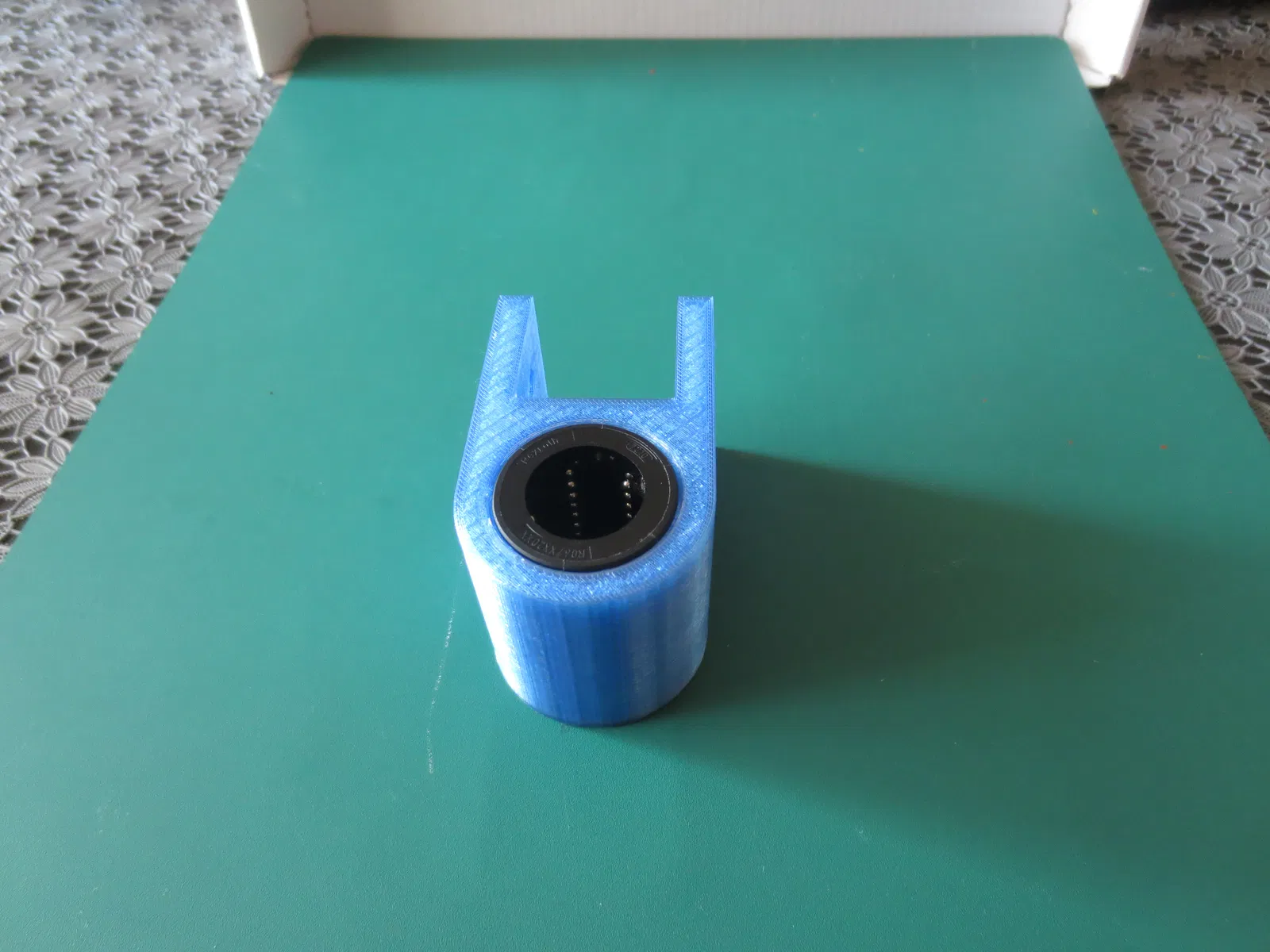

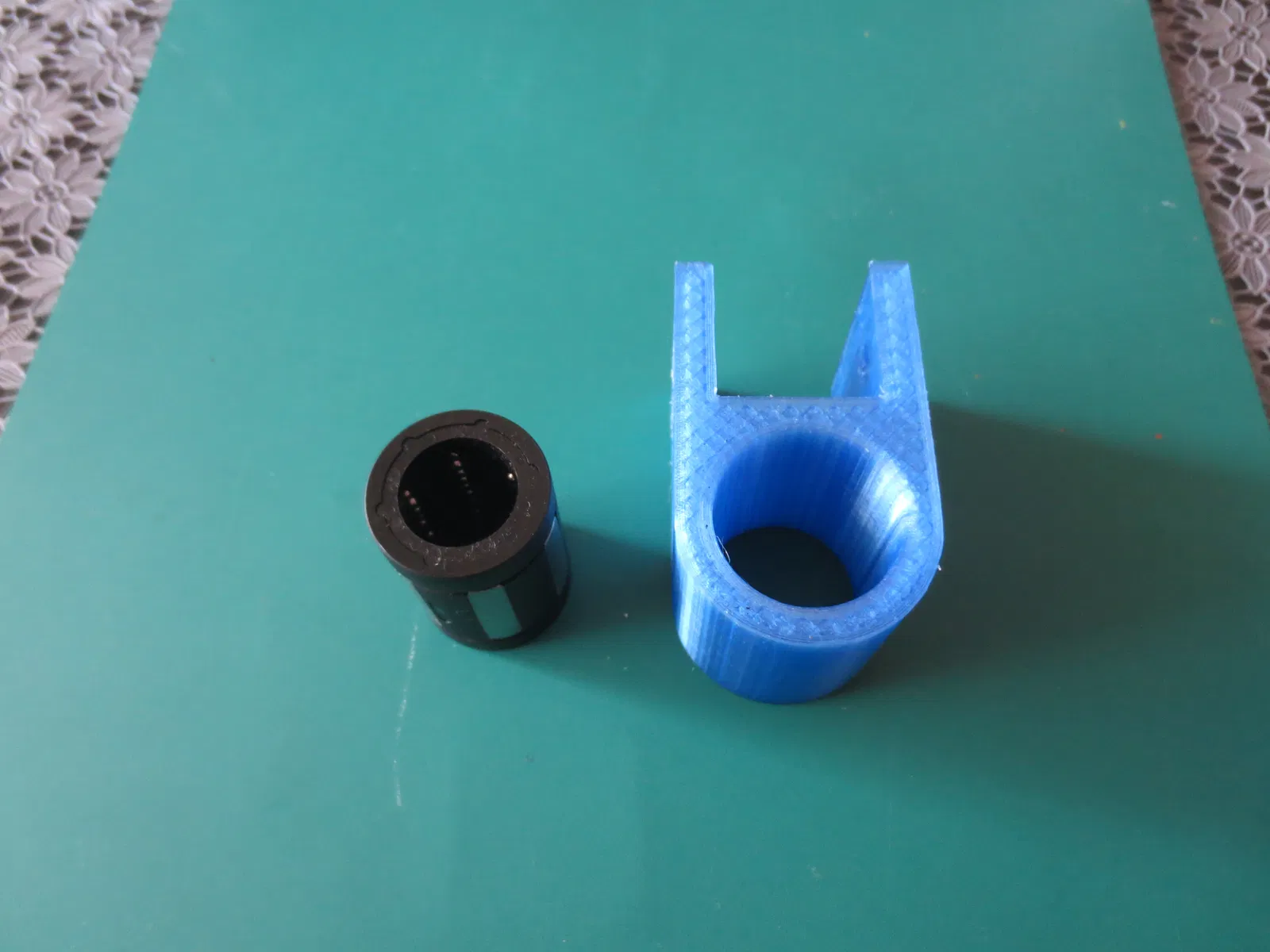

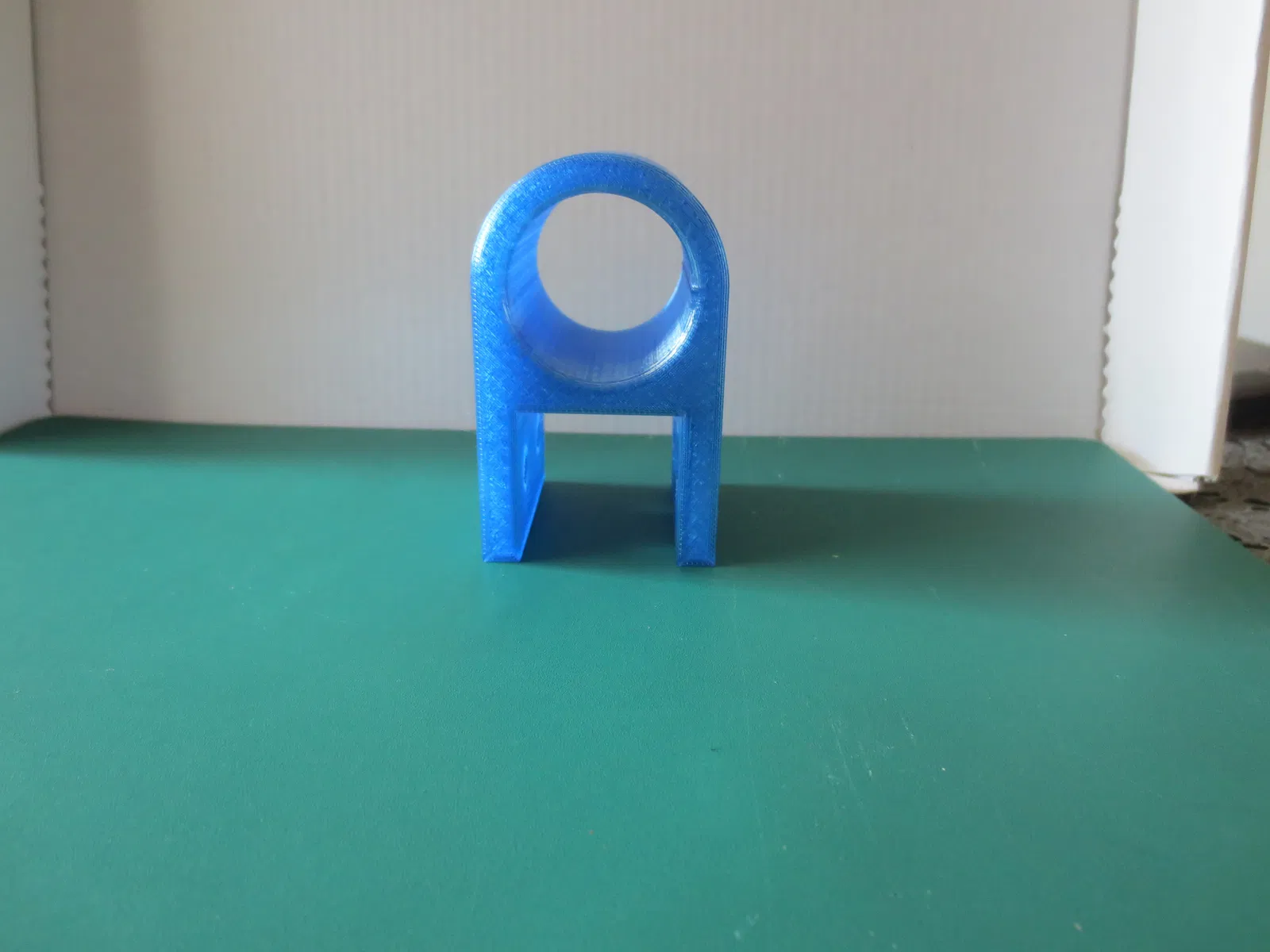

Lưu ý lắp đặt: Đường kính trong 32mm được thiết kế để ép khít (press-fit). Tùy thuộc vào độ chính xác của máy in, bạc đạn sẽ được giữ chặt tại chỗ mà không cần thêm ốc vít phụ.

Thông số kỹ thuật:

• Kích thước bạc đạn: 32mm (Ép khít).
• Chiều dài linh kiện: 46mm.

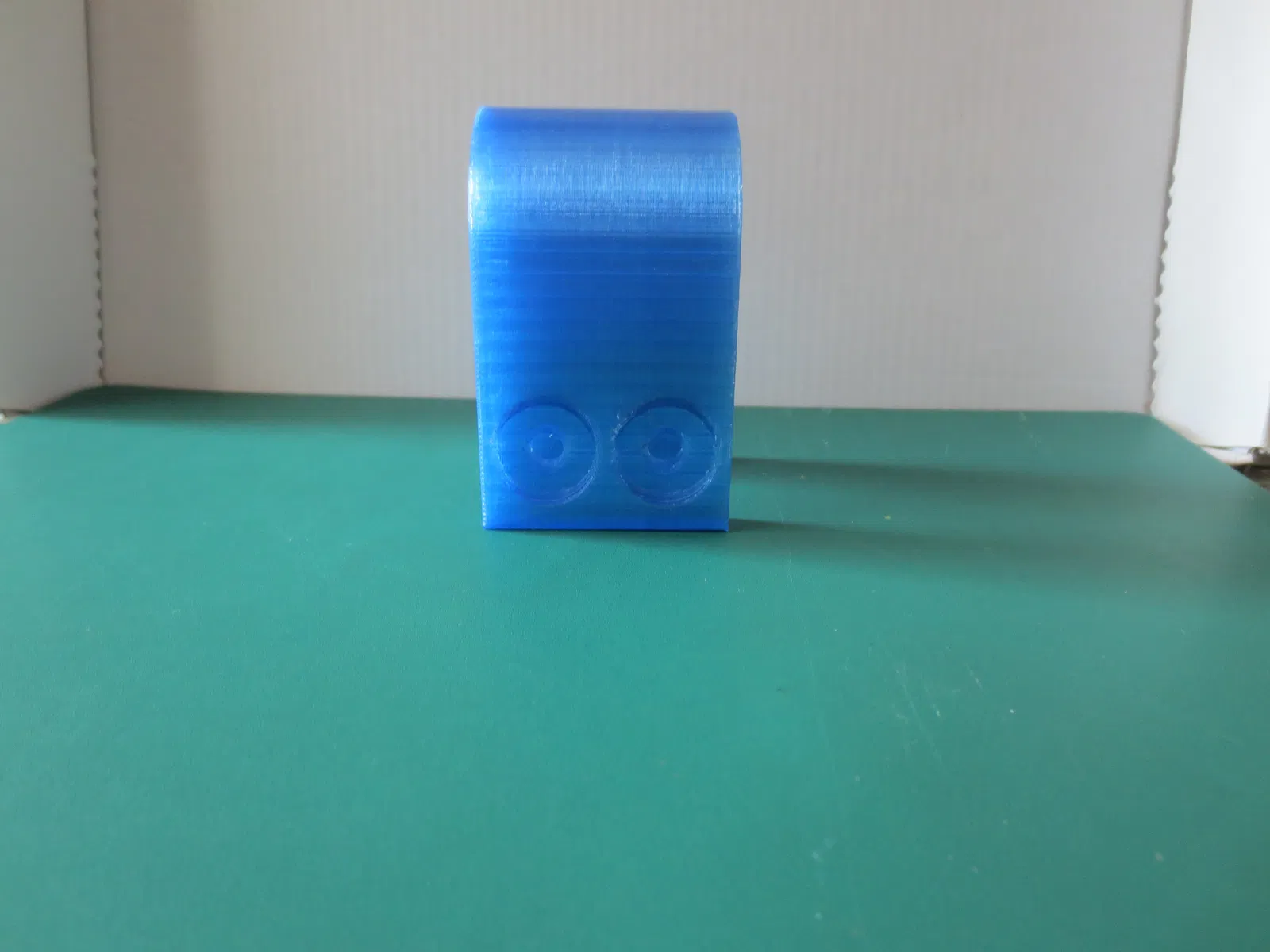

• Lỗ gắn vít: Dành cho ốc M6.
• Mẹo nhỏ: Nên dùng vòng đệm (long đền) loại lớn cho ốc M6 để đảm bảo độ ổn định cao nhất cho chi tiết in.

Thiết lập in khuyến nghị

Để đảm bảo linh kiện chịu được các áp lực cơ học:

• Vật liệu: PETG, ASA, hoặc ABS.
• Số lớp thành (Perimeters): 4 lớp trở lên.
• Độ đặc (Infill): 30% kiểu Gyroid.
• Hỗ trợ (Supports): Thường không cần thiết, tùy vào khả năng in cầu (bridging) của máy in bạn.
