Giá đỡ Telepass (hướng in tối ưu)

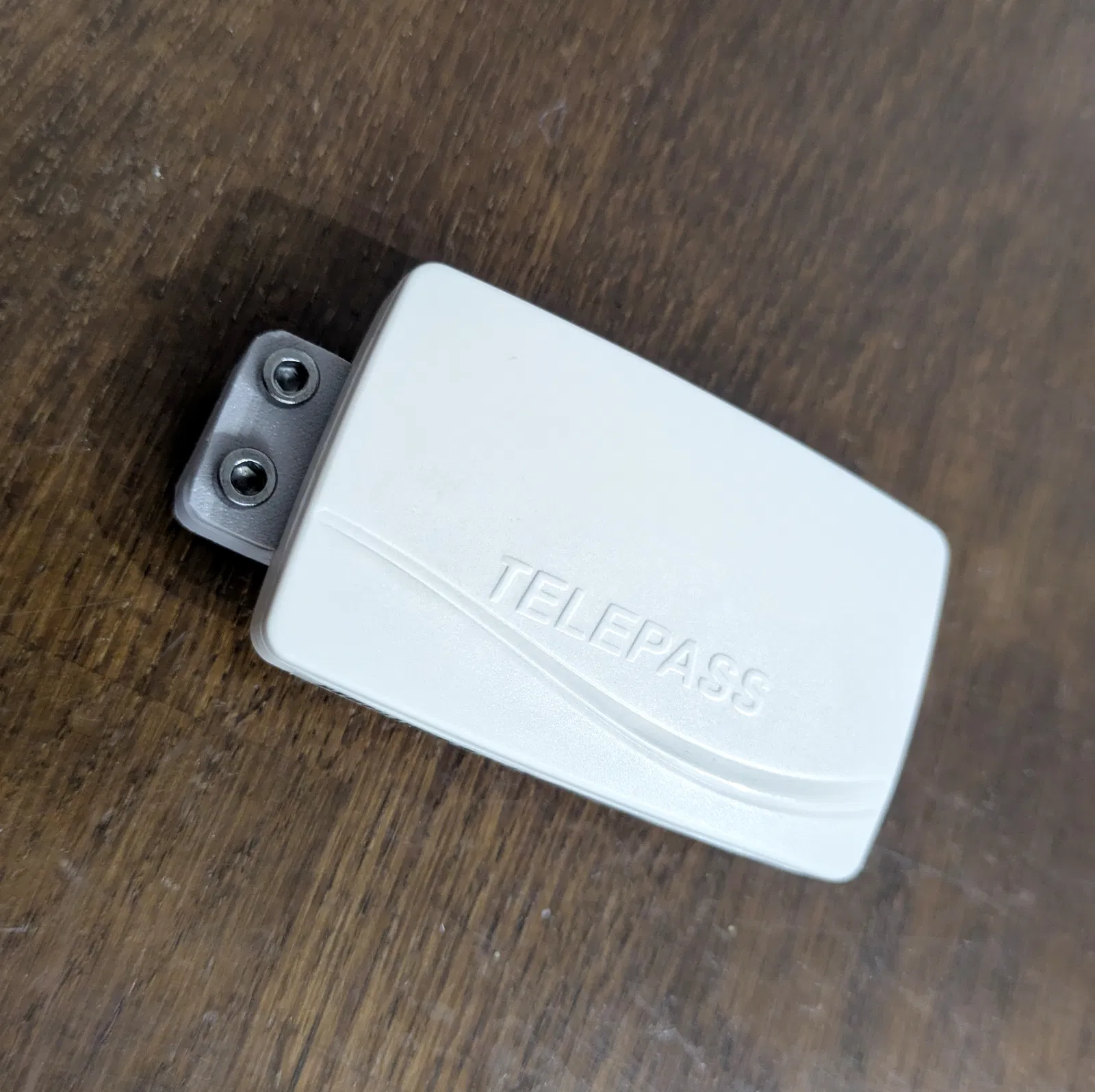

Mẫu giá đỡ Telepass được thiết kế tách làm hai mảnh để in ở hướng chịu lực tốt nhất, sử dụng ốc M3x8 để ghép lại. Giải pháp này giúp tăng độ bền, tránh gãy ngàm và dễ dàng thay thế từng phần mà không cần gỡ đế dán trên kính xe.
Mô tả
Mình đã thử khá nhiều mẫu khác trên Printables, nhưng tất cả đều yêu cầu in nguyên khối ở tư thế đứng. Điều này làm cho phần ngàm của giá đỡ bị yếu nhất, dễ gãy, hoặc tệ hơn là gãy ngay bên trong thiết bị.

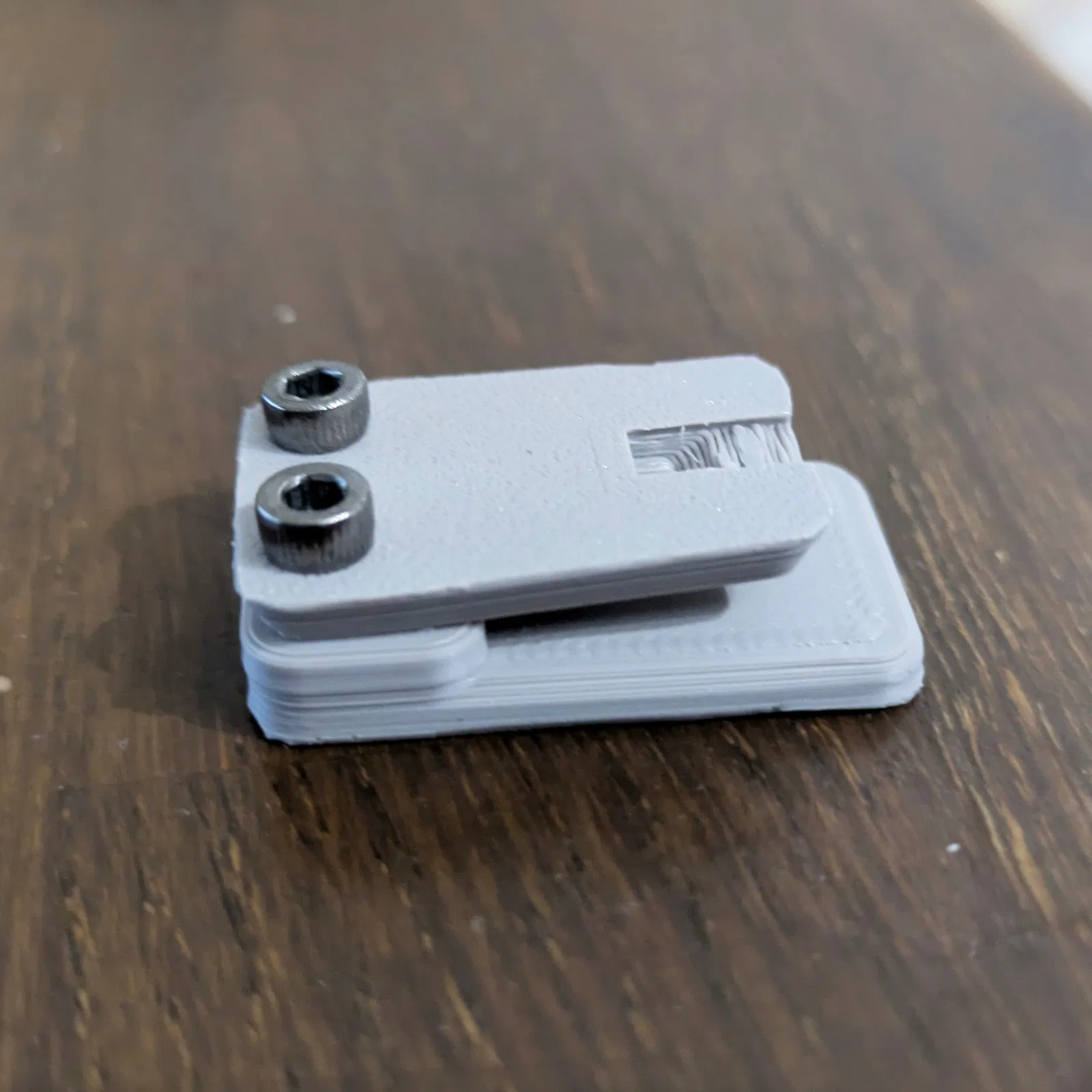

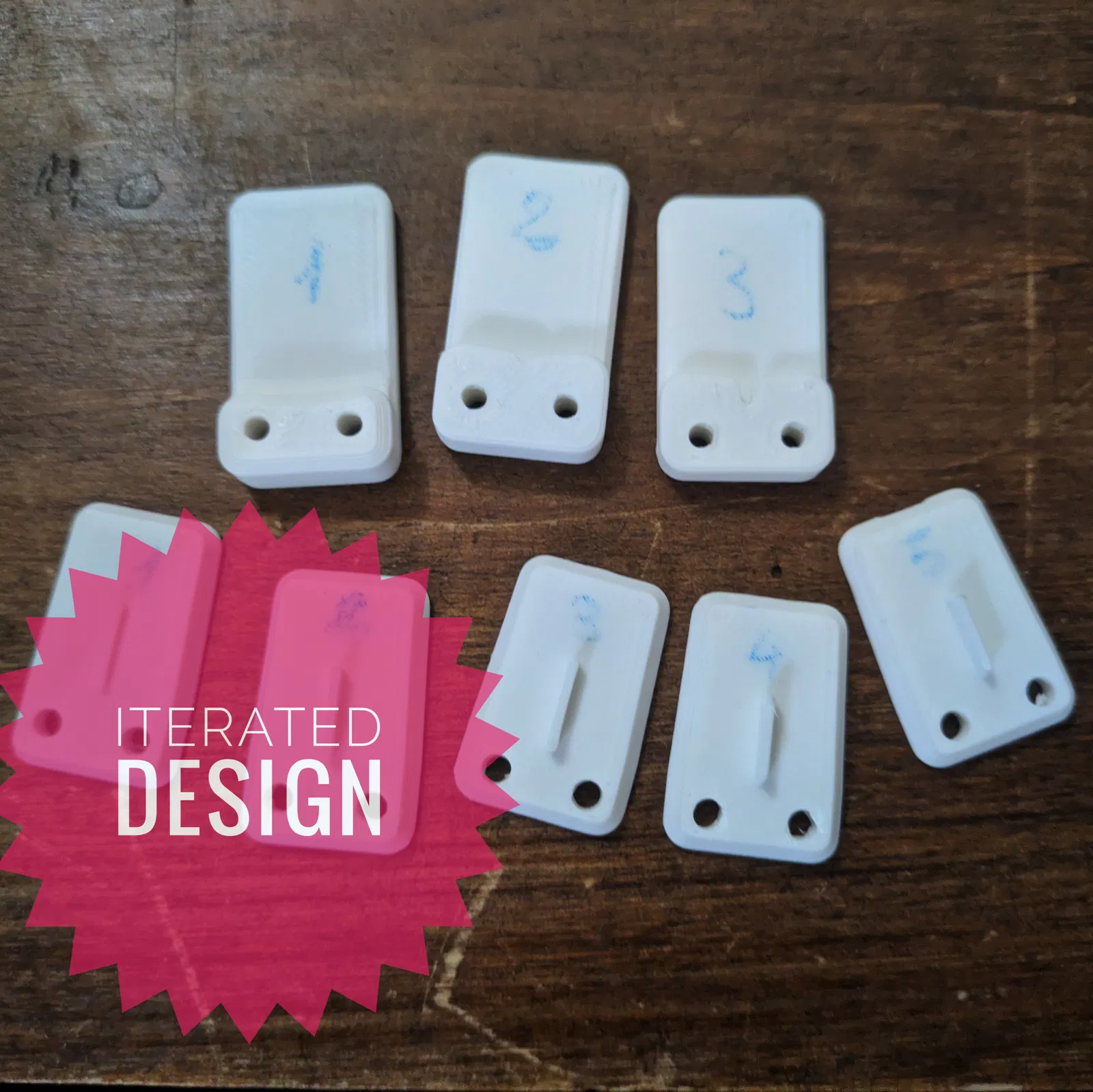

Mình đã dành chút thời gian thiết kế phương án thay thế gồm hai mảnh này để phần ngàm được in nằm ngang, theo hướng chịu lực tốt nhất, sau đó gắn vào đế (cũng được in nằm) bằng hai con ốc M3x8.
Cách này còn có ưu điểm là nếu phần ngàm bị hỏng, bạn chỉ cần in lại đúng mảnh đó thay vì phải tháo cả phần đã dán trên kính chắn gió.
Khuyên dùng nhựa PETG hoặc ABS vì bên trong xe khá nóng.
Có một đoạn cầu nối (bridging) nhỏ ngay chỗ thiết bị "kêu cái tạch" khi gắn vào ngàm. Nếu bạn thấy có chỗ nào không đều hoặc bị võng, hãy dùng dao rọc giấy hoặc dụng cụ tương tự gọt lại, nếu không sẽ hơi khó lấy thiết bị ra sau khi gắn vào.
