Hộp gắn/Đế gắn đầu dò Lowrance cho tàu Pocketship

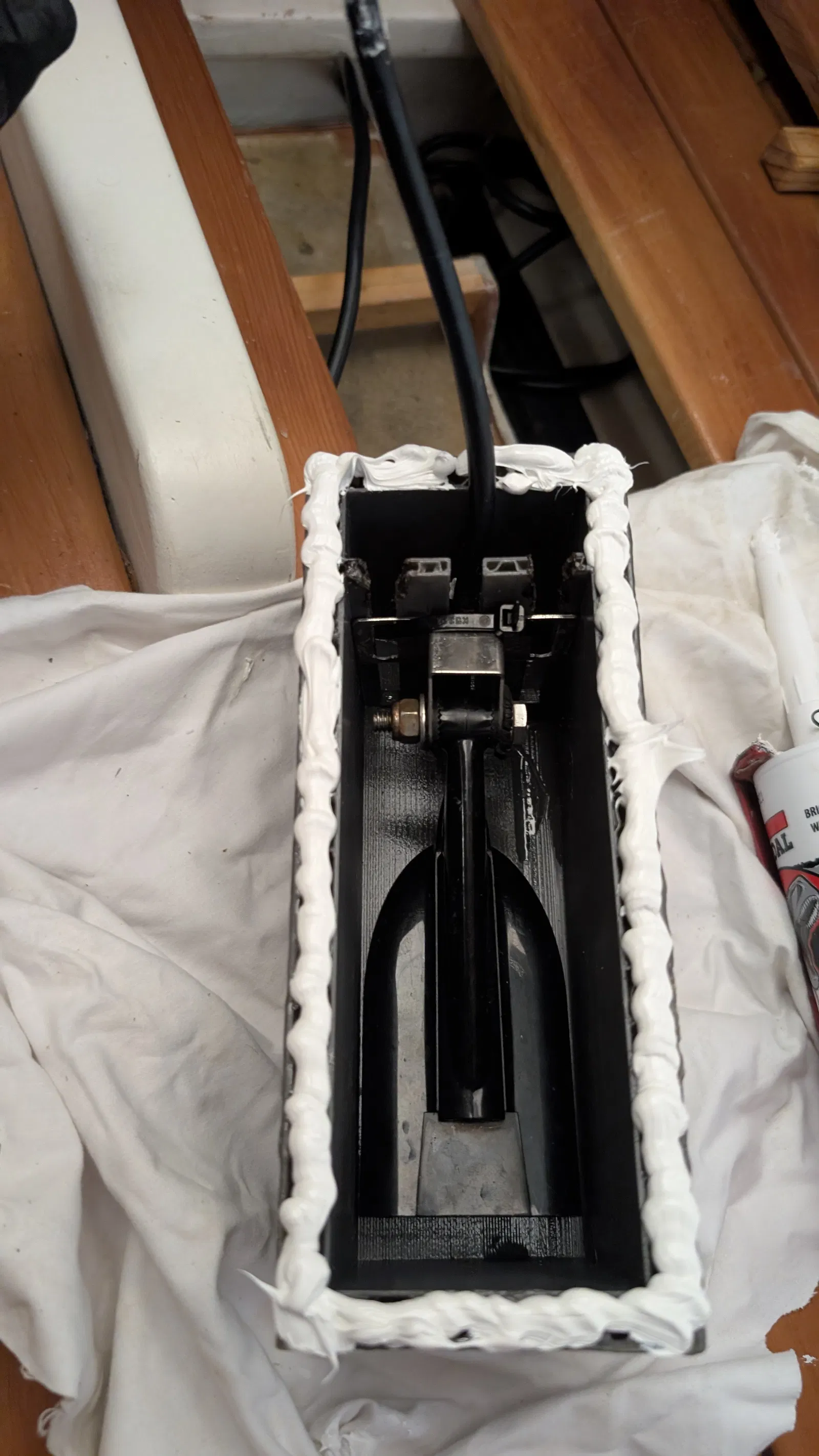

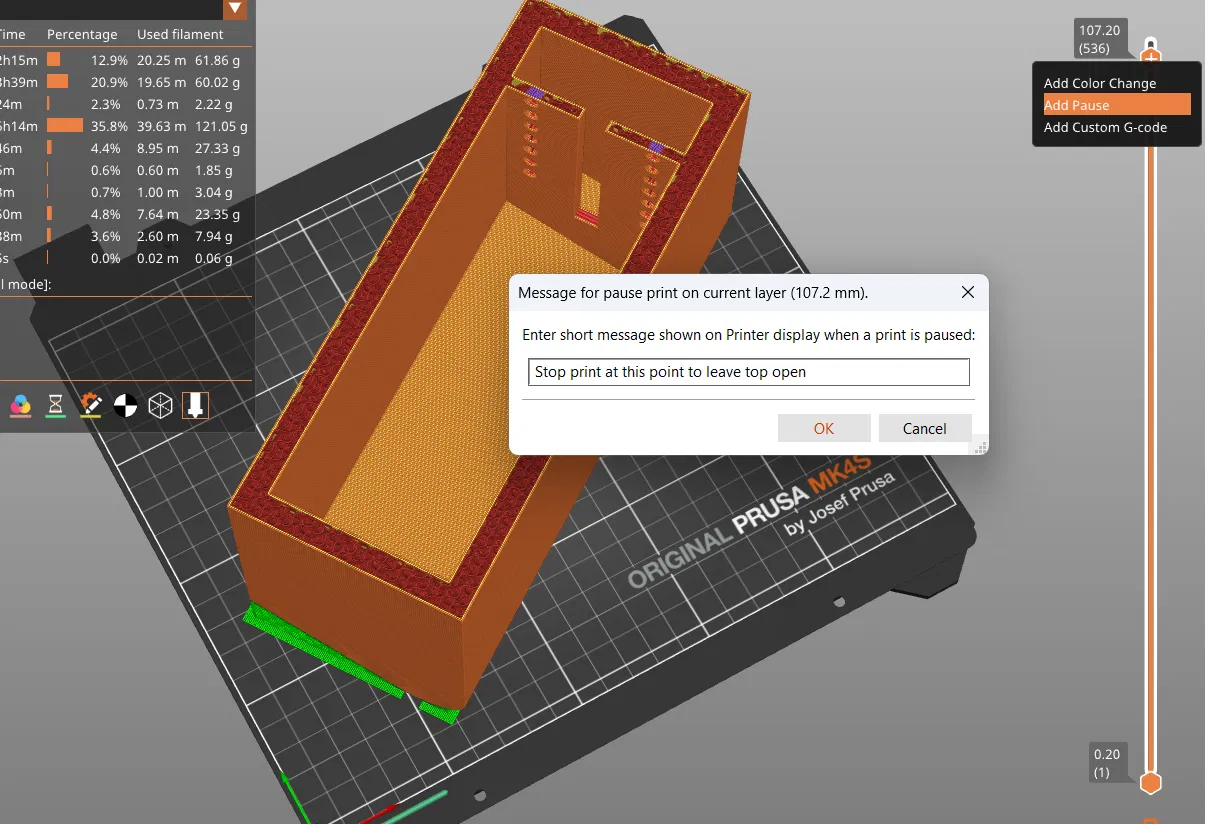

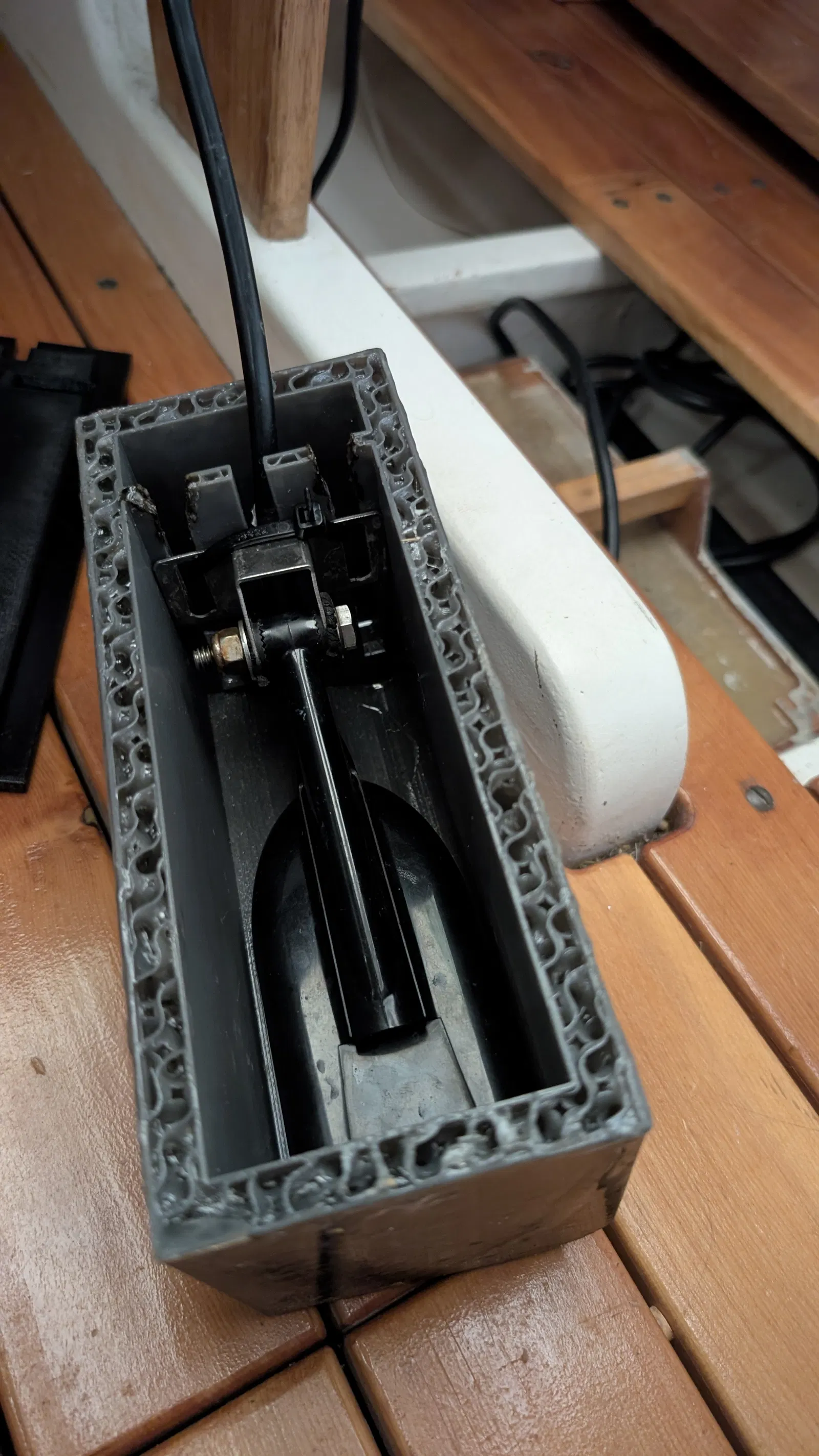

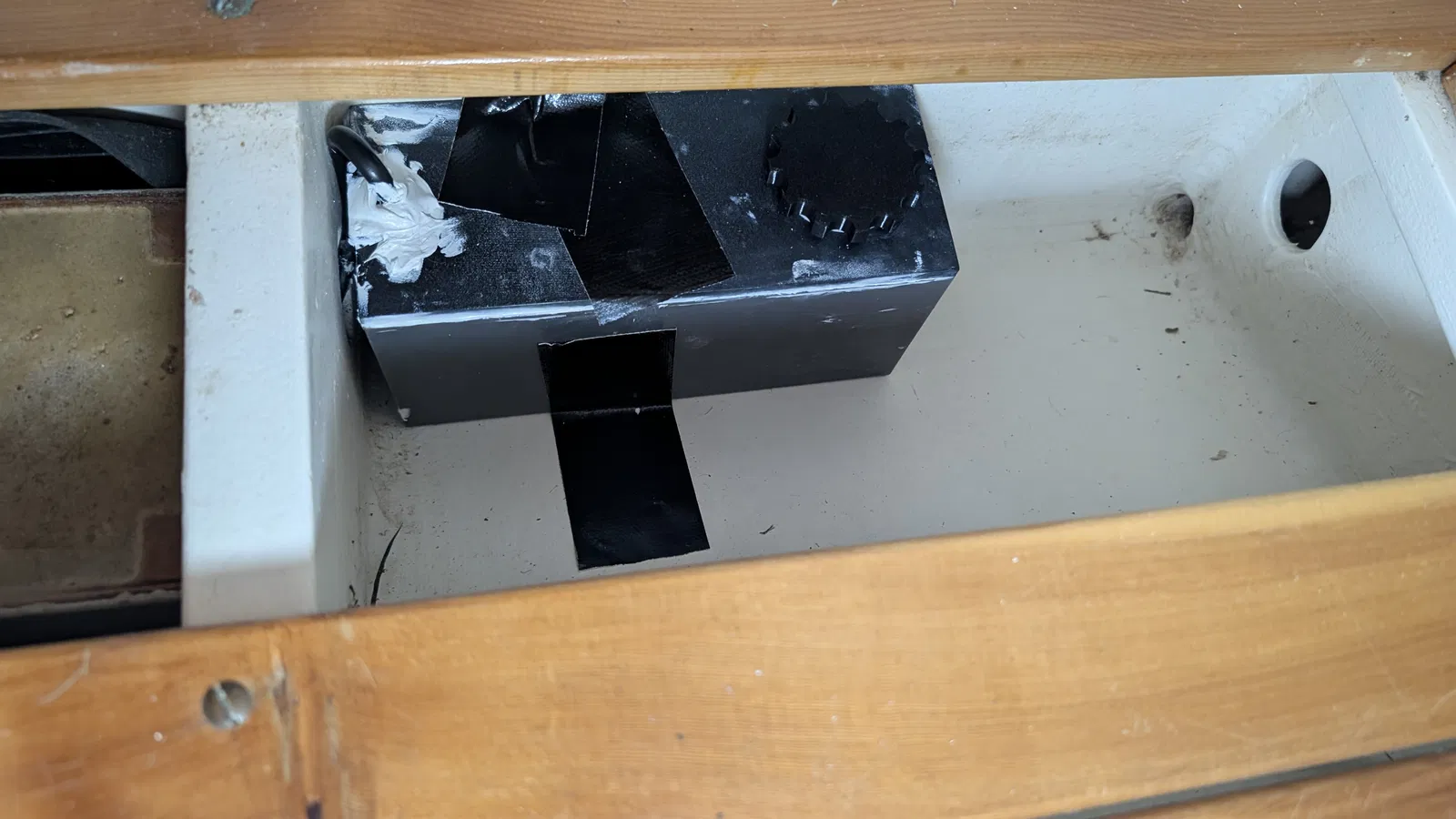

Cái đồ chơi này giúp bạn gắn đầu dò (transducer) bên trong thân tàu, đặt cạnh hầm vây (centreboard) ở phía bên trái (có thể lật ngược mô hình trong phần mềm cắt lớp nếu bạn muốn gắn bên phải), sau đó đổ đầy glycerin vào để sóng siêu âm truyền xuyên qua vỏ tàu. Việc dùng glycerin có ưu điểm là không bị đóng rong rêu hay hư hỏng theo thời gian. Bạn có thể cố định đầu dò bằng dây rút (cable ties) luồn qua các lỗ trên vách bên trong mô hình. Mình khuyên bạn nên in bằng nhựa PETG và dùng kiểu infill gyroid (rất quan trọng) vì nó giúp bạn đổ đầy nhựa epoxy vào các vách của mô hình. Việc này có hai tác dụng: loại bỏ bọt khí trên đường truyền tín hiệu (nếu dùng infill 15% thì sẽ không hoạt động được do còn không khí) và giúp vỏ hộp kín nước/glycerin hoàn toàn. Mình dựa trên bản vẽ để lấy góc chuẩn cho thân tàu Pocketship, nhưng mình nghĩ nó cũng dùng được cho hầu hết các loại thuyền nhỏ vì góc truyền tín hiệu tới đáy biển không chênh lệch quá nhiều, chưa kể khi tàu nghiêng thì góc đó cũng sẽ thay đổi. Đừng suy nghĩ phức tạp quá, nó hoạt động rất tốt đấy. Khi in, bạn nên cài đặt tạm dừng hoặc đổi màu in ở vị trí cách đỉnh khoảng vài mm (xem ảnh chụp màn hình phía trên). Bạn có thể đổ nhựa epoxy vào phần đỉnh mô hình trước khi gỡ support để tạo lớp phủ phẳng mịn. Nắp đậy sẽ được gắn bằng keo Sikaflex hoặc loại tương tự, và có một nút vặn đi kèm đã được tính toán kích thước chuẩn để đóng nắp. Dây cáp của máy dò luồn qua khe ở cuối và bạn cũng nên dùng Sika để chèn kín, tránh nước vào (chỉ thành vấn đề nếu tàu bạn bị lật, mà lúc đó thì chắc bạn cũng có nhiều thứ đáng lo hơn rồi). Mình đã kèm theo các kẹp để giữ dây nguồn và một vòng đệm in bằng TPU/flex để làm kín nút vặn. Thiết bị hoạt động ổn trên chiếc máy Lowrance đời cũ của mình. Mình thấy khi nước hơi sâu, tín hiệu có thể bị mất nên đã chỉnh lại cài đặt tăng công suất xung trong phần cài đặt của máy. Cuối cùng, mình chỉ cần đặt nó dưới đáy thuyền, đổ glycerin vào và dùng băng keo duct tape để cố định nó vào thân tàu. Nó nằm rất khít và hoạt động cực kỳ ổn. Mình đã chỉnh cỡ chữ hiển thị trên máy dò/plotter sang chế độ "HUGE" nên nhìn rất rõ từ khoang lái. Ngoài ra, mình cũng có kèm một khung đỡ để đẩy máy dò ra ngoài vài mm, giúp bạn gắn đè lên phần bu-lông cố định chân cột buồm qua vách cabin. Nó nằm gọn giữa đế máy và thân tàu, nhìn không thấy rõ đâu.
