Ngàm bản lề gắn BTT Pad7 cho Ender 5 S1
Giải pháp lắp đặt BTT Pad7 cho Ender 5 S1 giúp màn hình không bị vướng, tương thích với cả khung che máy. Thiết kế chắc chắn, thẩm mỹ và đi kèm hướng dẫn chi tiết cách in, lắp đặt bằng ốc M4.
Mô tả

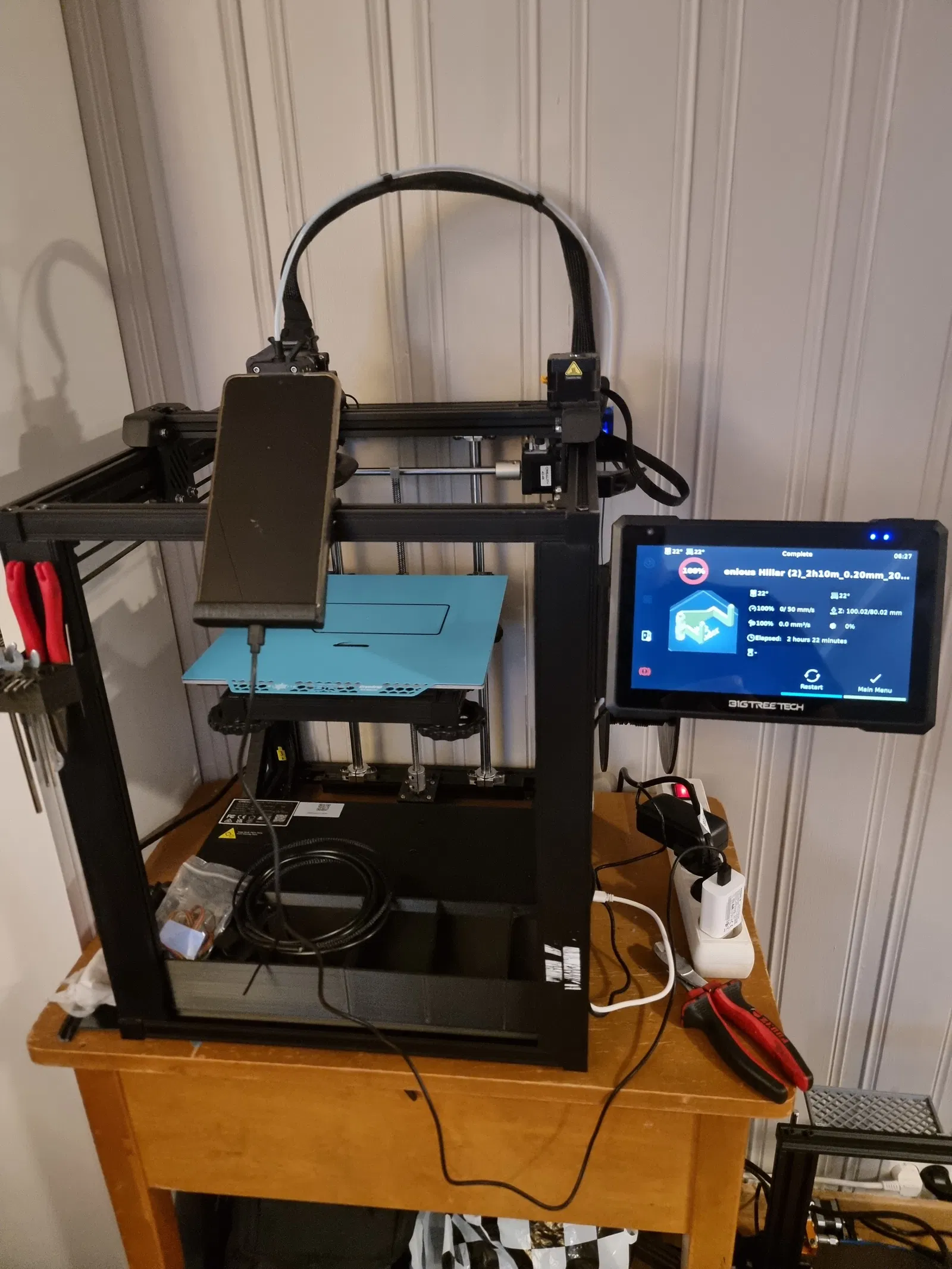

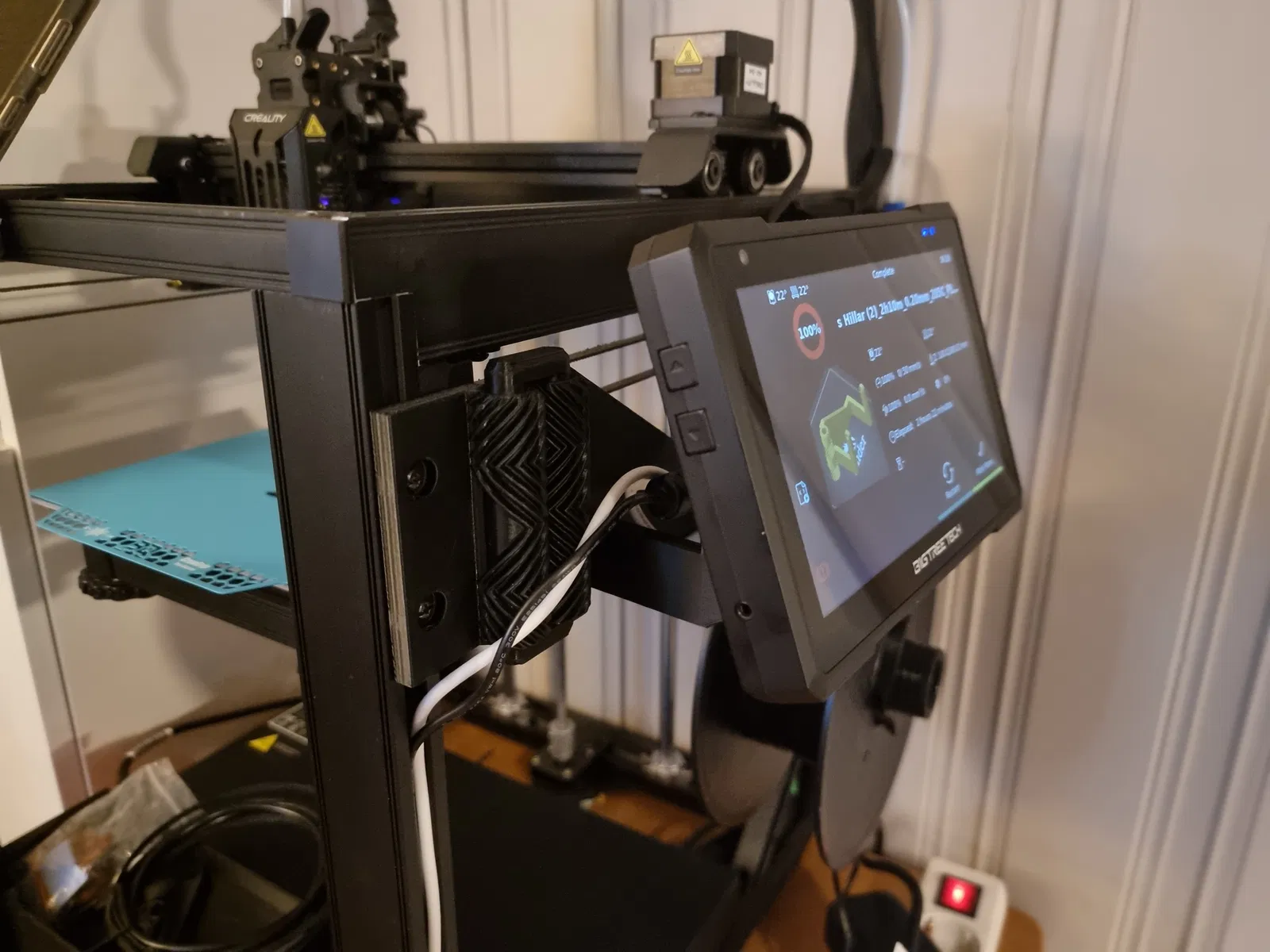

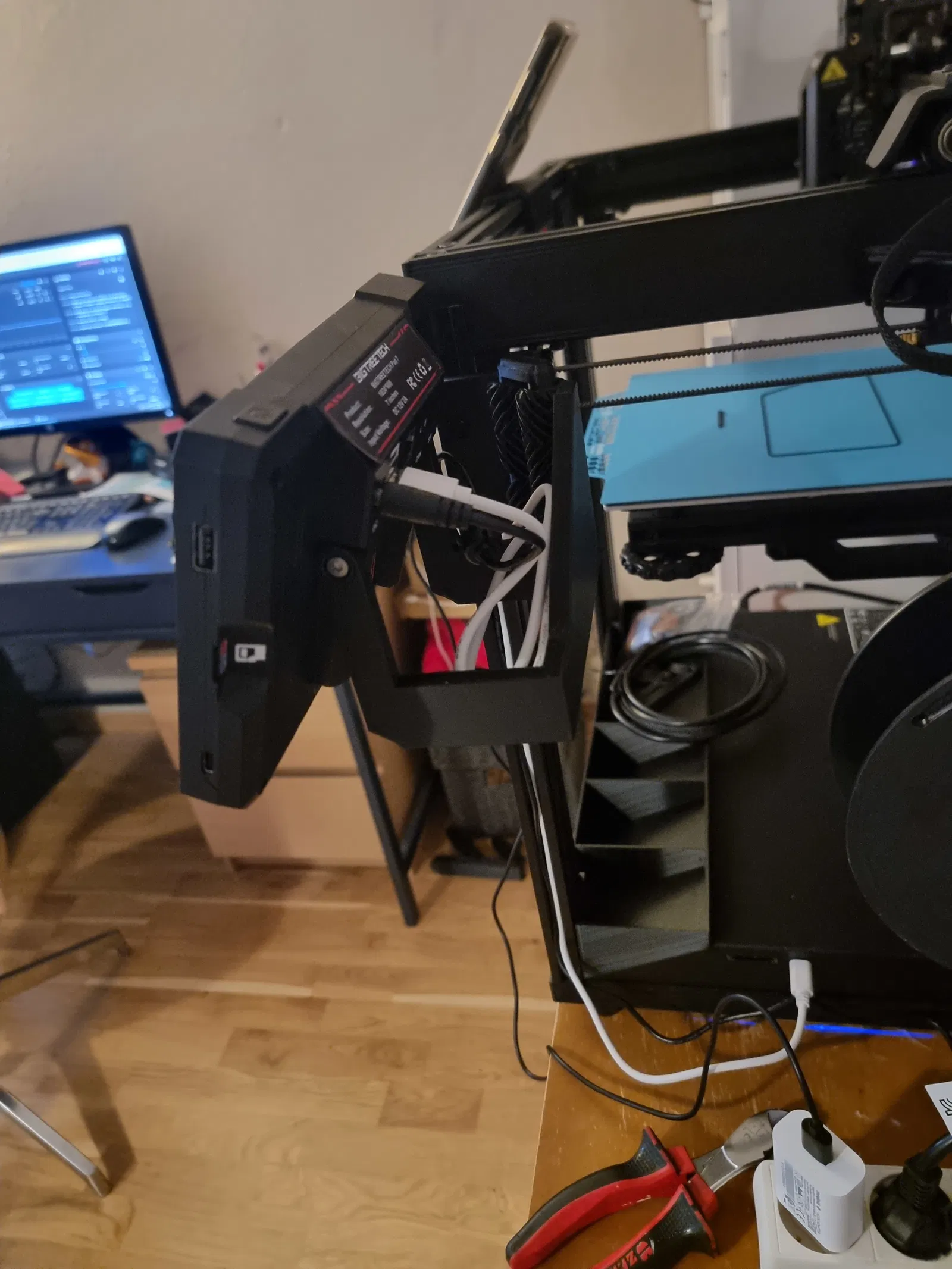

Mình muốn tìm một cách để gắn màn hình Pad7 lên máy mà không bị vướng víu gì cả. Thiết kế này lắp được với cả khung che (enclosure) và trông cực kỳ ngầu luôn nhé :)
Bạn cứ in tất cả các chi tiết ở tư thế đứng giống như lúc lắp ráp, ngoại trừ cặp chốt bản lề (hinge pins). Mấy cái chốt này có một mặt phẳng, bạn nhớ đặt mặt phẳng đó nằm xuống bàn in nha.
Mình in tất cả với đầu in .4mm, độ dày lớp in .2mm và độ lấp đầy (infill) 25%. Mình có được tư vấn là in ở độ dày .28mm vẫn ổn nếu bạn muốn tiết kiệm thời gian in.
Bạn cần in hai cái chốt bản lề, một cái cho phía trên và một cái cho phía dưới. Khi lắp chốt vào bánh răng, bạn cần ấn mạnh tay một chút để nó khớp vào vị trí.
Để gắn bộ khung này vào máy Ender 5 S1, mình dùng (2) ốc T-nut M4 và (2) ốc đầu trụ (socket head cap screw) M4 dài 10mm.
