IKEALLER cover - Vỏ bọc máy in Snapmaker U1 từ @amelo

CÁC PHIÊN BẢN, hãy sử dụng file 3mf trong thư mục CURRENT_version

1. 11.mar26 - V1.3.1_3mm: Đã chỉnh lại vị trí khung cửa sổ trước để in 2 phần chuẩn xác hơn. Lưu bằng Orca để tương thích với các máy in khác ngoài U1.
2. 9.mar26 - V1.3_3mm: Đã sửa thứ tự "line" và "main" để cắt lớp (slicing) chuẩn cho hai phần mặt sau.
3. 8.mar.26 - V1.2_3mm: Khung cửa sổ được làm với 3 thành (walls) và 50% infill để tăng độ chắc chắn.
4. 8.mar.26 - V1_3mm: Dùng tấm mica (acrylic) dày 3mm.

Nắp che IKEALLER

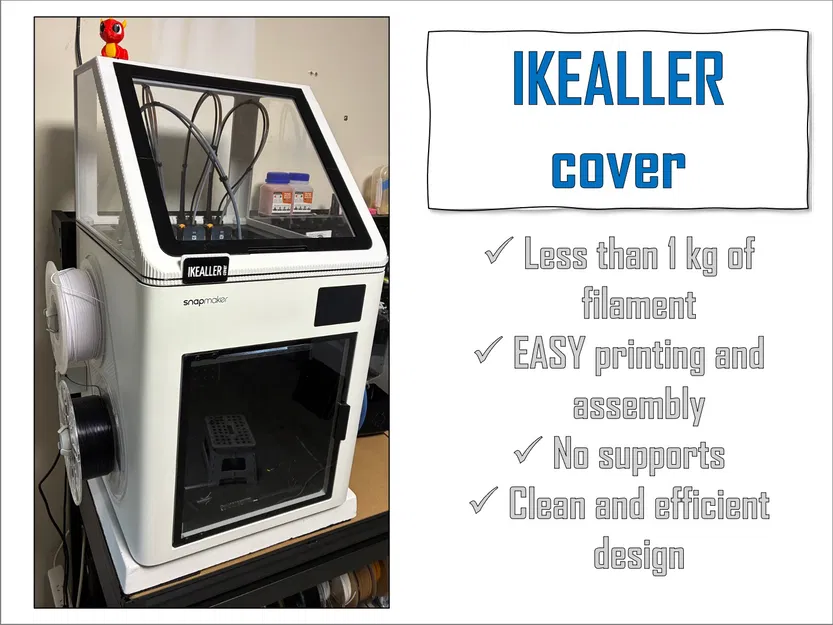

Vỏ bọc (enclosure) cho Snapmaker U1 bởi @amelo

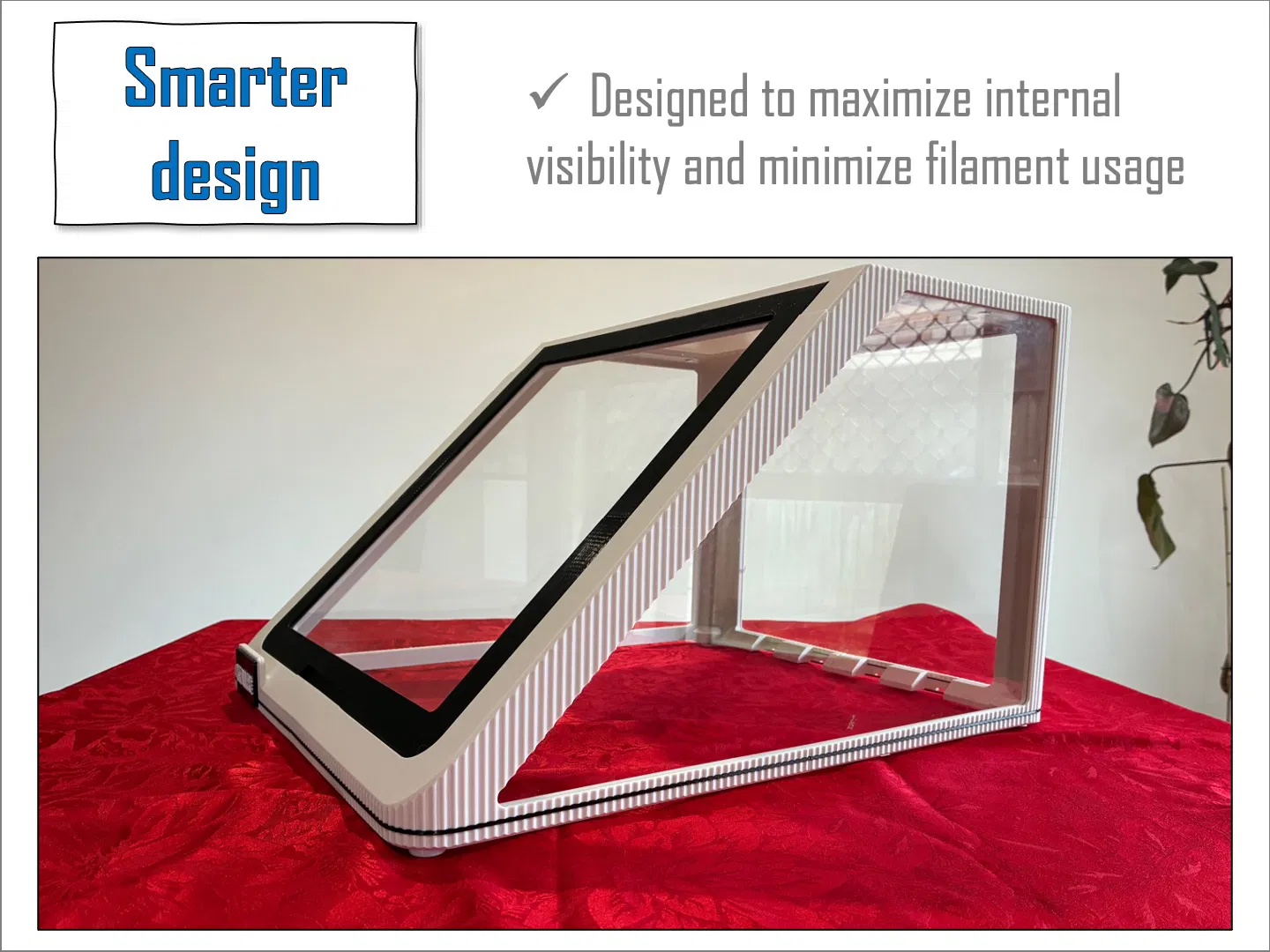

Có chi phí về nhựa in, thời gian in và phụ kiện tương đương với giải pháp IKEA nhưng mang lại nhiều tính năng và kiểu dáng đẹp mắt hơn. Thiết kế tối ưu hóa việc sử dụng tấm mica để tiết kiệm nhựa in, thời gian và công sức. Các phiên bản mặt bên và mặt sau đóng kín có thể sẽ được bổ sung sau tùy theo nhu cầu.

ĐIỂM NỔI BẬT

1. In dễ dàng: KHÔNG cần hỗ trợ (supports) hay thông số in đặc biệt nào;

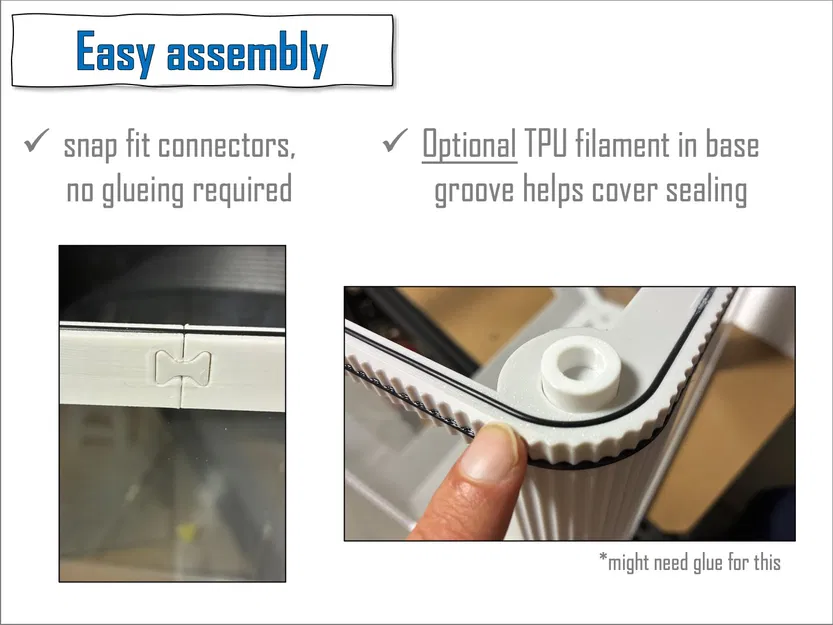

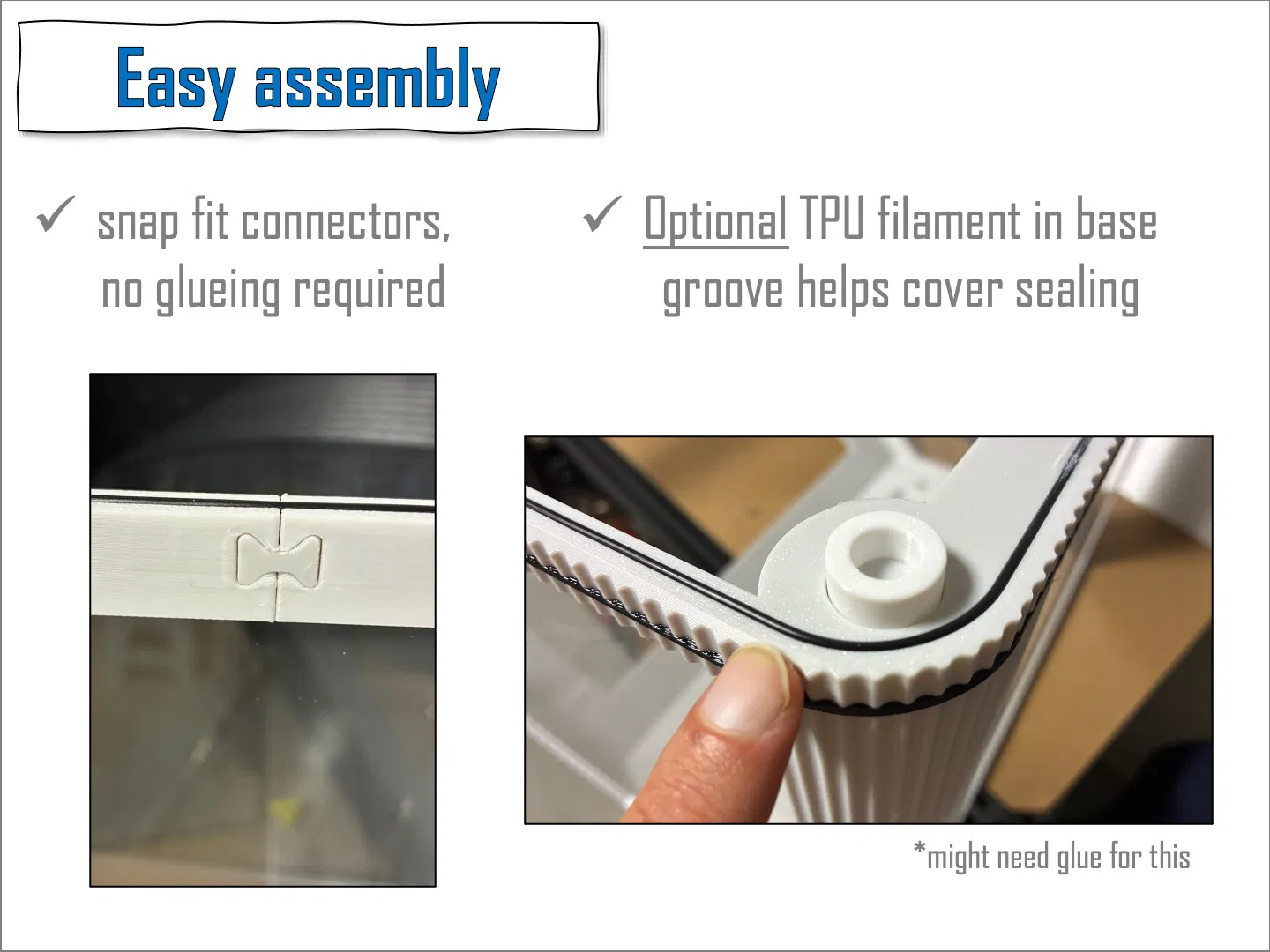

2. Lắp ráp nhanh: SÁU bộ phận chính với khớp nối đơn giản giúp việc lắp ráp nhanh chóng và trực quan;

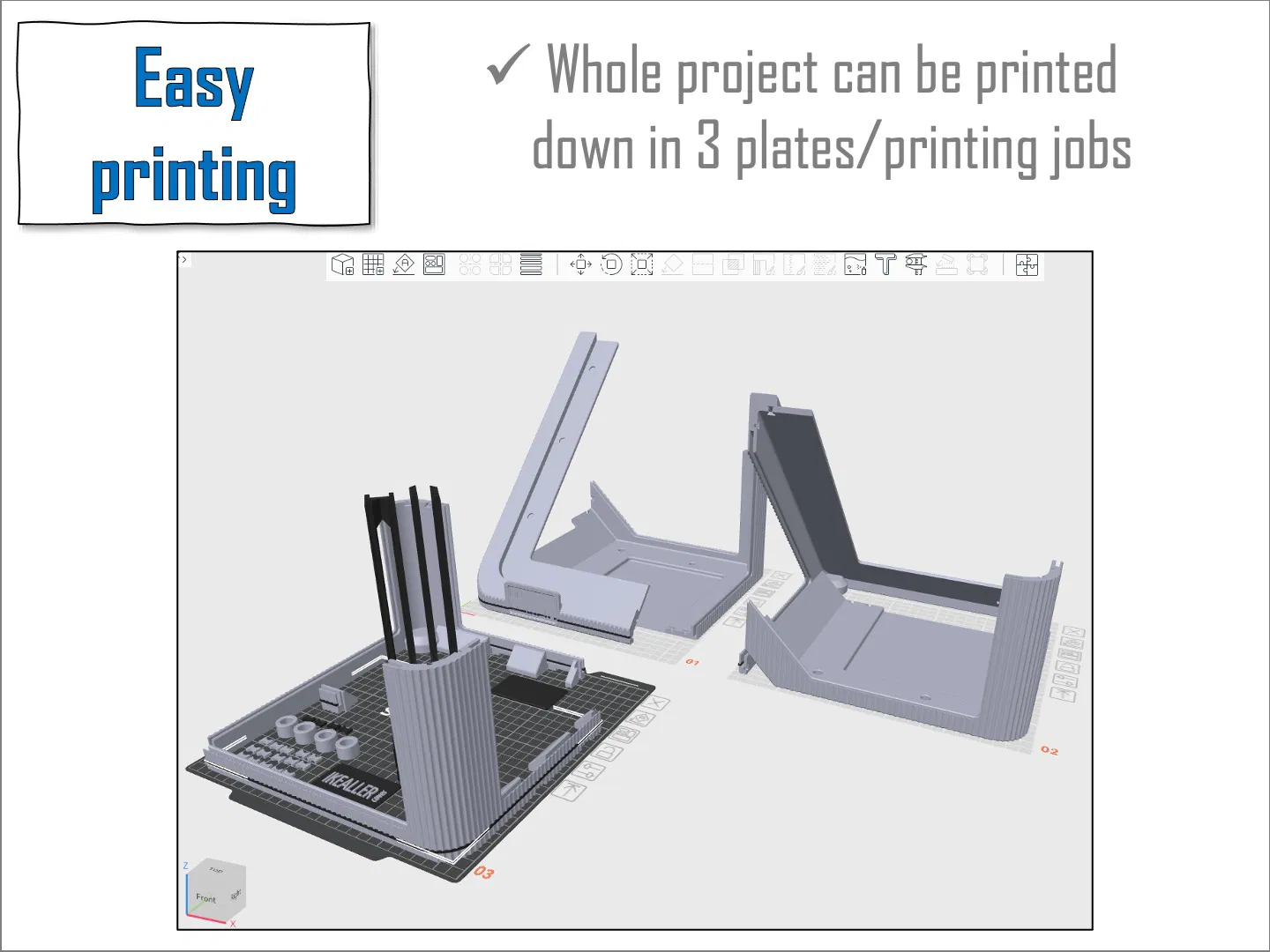

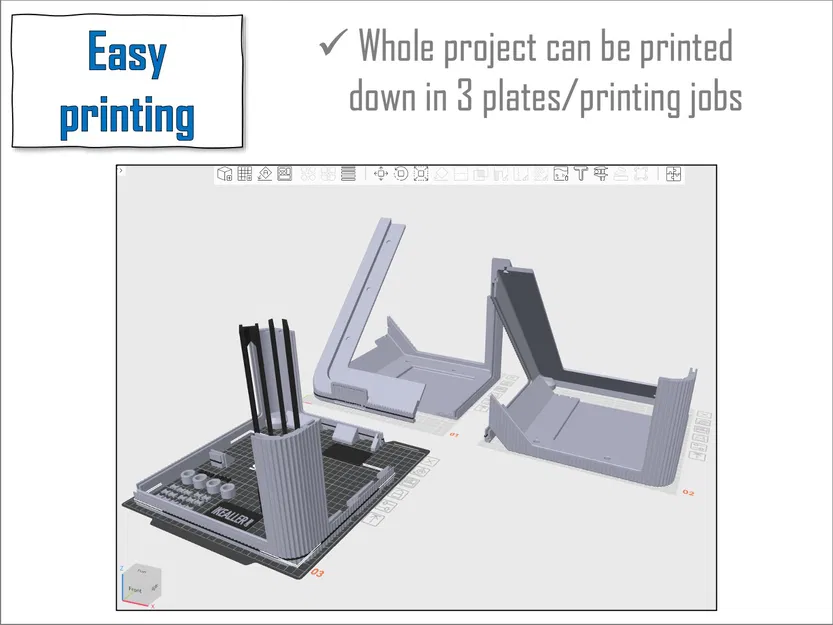

3. In nhanh: TẤT CẢ các bộ phận có thể sắp xếp in trong 3 khay/lần in;
4. Tiện lợi: KHÔNG cần thêm phụ kiện gì ngoài tấm mica (nam châm là tùy chọn);
5. Dự án chỉ tốn 1 cuộn nhựa: Khoảng 800g nhựa cho thân chính, ~200g cho khung cửa sổ và nhãn phía trước.

THIẾT KẾ TỈ MỈ

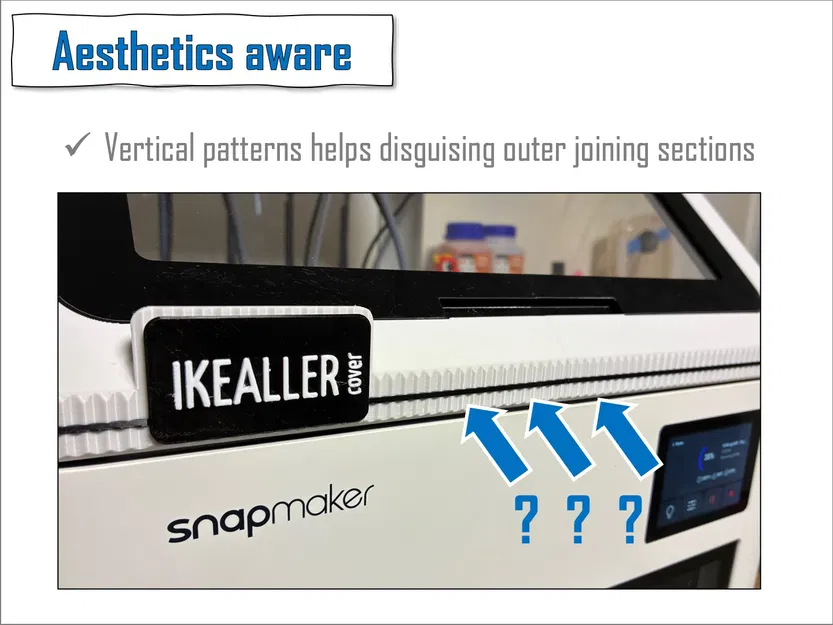

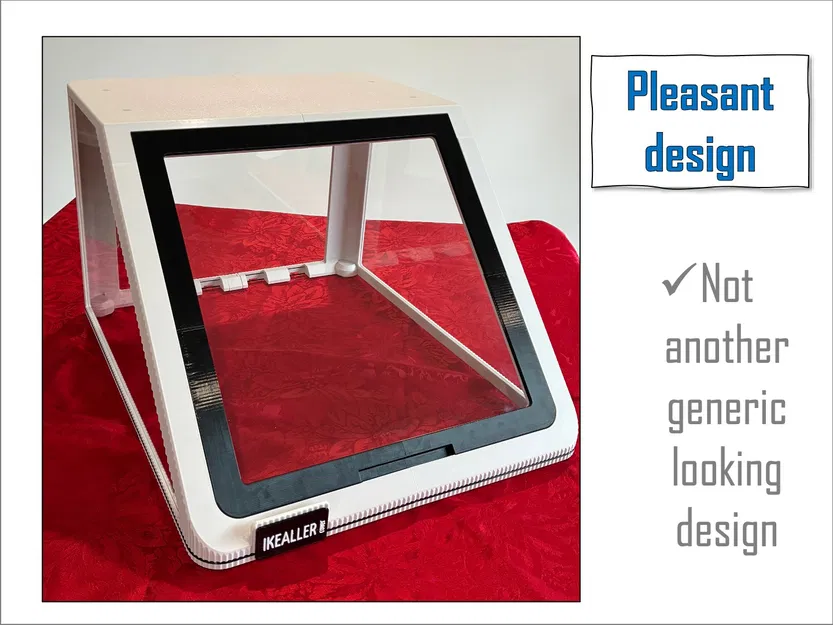

1. Thiết kế ngoại thất tinh tế - không chỉ là một cái nắp che trông rẻ tiền;
2. Tấm mica được thiết kế để cắt dễ dàng - chỉ cần 3 đường cắt từ tấm 600 x 600mm;

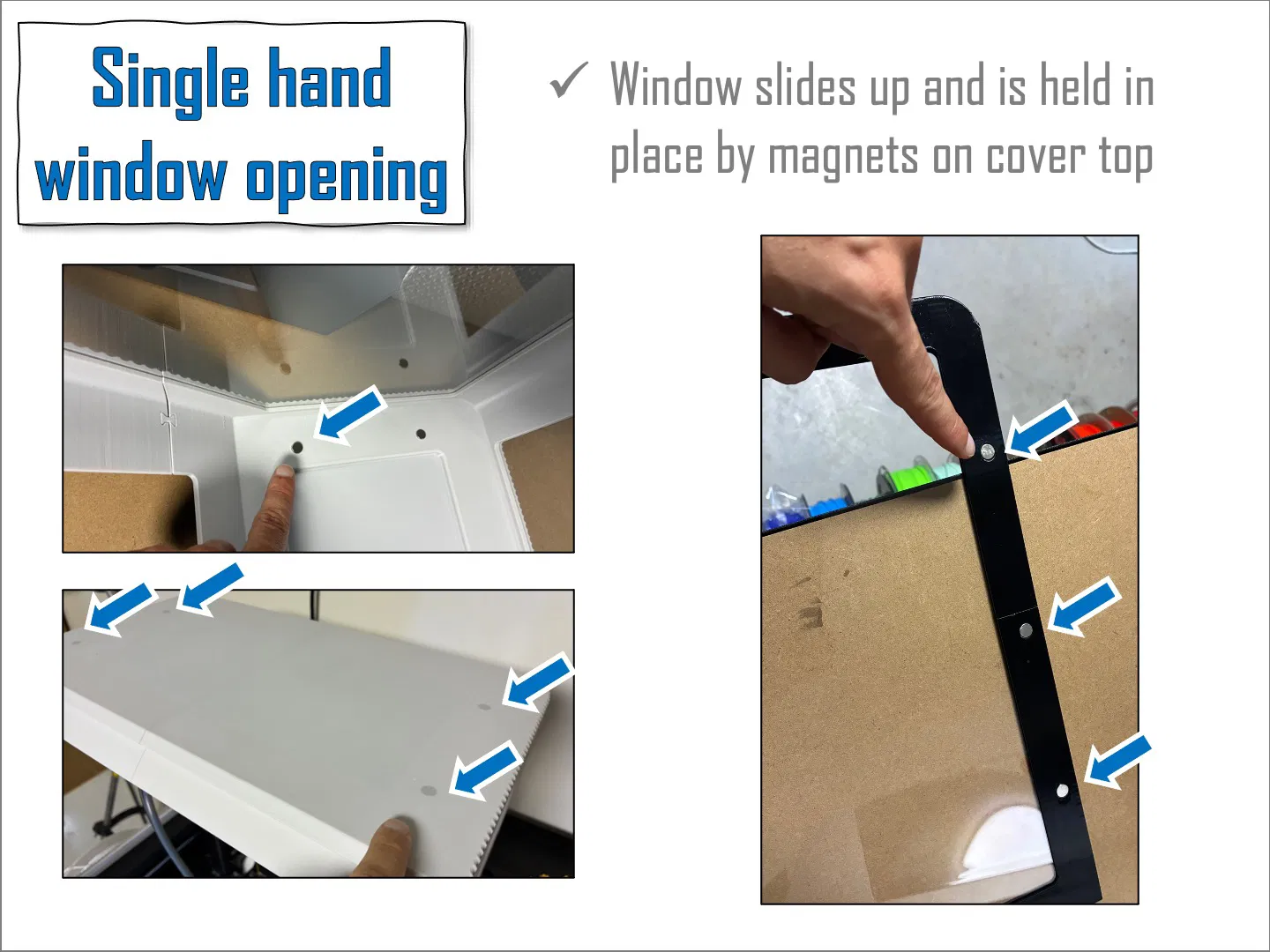

3. Cửa sổ trượt lên bằng một tay đơn giản - không cần phức tạp mới hiệu quả;

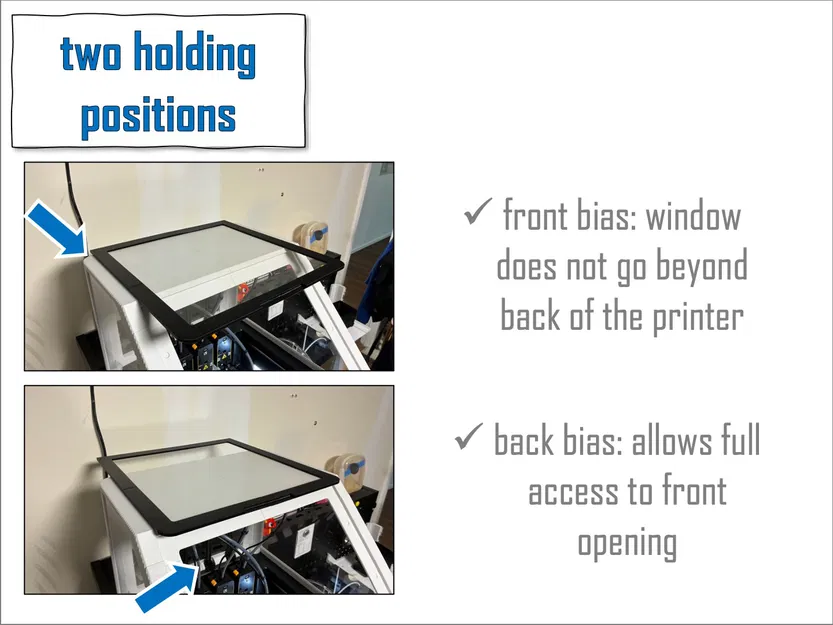

4. Nam châm ở nắp trên giữ cửa sổ ở 2 vị trí khi mở mặt trước;
5. Có rãnh dưới đáy để lắp ron TPU giúp máy in nằm êm hơn (tùy chọn);

IN ẤN

1. Thông số mặc định 0.2 layer, 2 wall, auto-brim sẽ cho ra một chiếc vỏ nhẹ mà hiệu quả;
2. Cần có tháp làm sạch (purge tower) cho khay 3 nhưng không bắt buộc cho khay 1 và 2;
3. KHÔNG cần dùng brim cho các phần nắp trên, đầu nối và nhãn - trong file 3mf đã loại bỏ cho các phần này;
4. Đường kẻ ngang màu đen có thể xóa được trong phần mềm cắt lớp;
5. Nhãn nên in phẳng rồi dán sau - có kèm nhãn trống;

LẮP RÁP

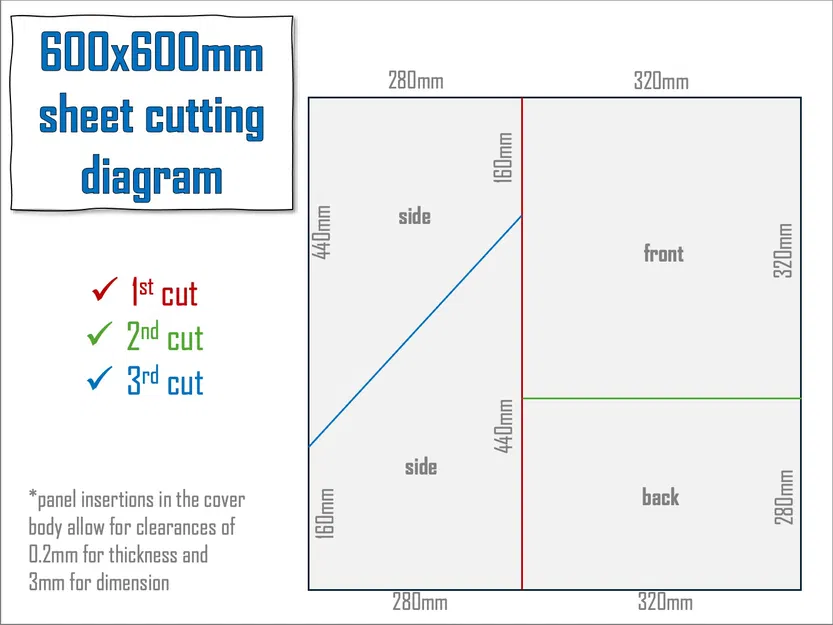

1. Sơ đồ cắt tấm mica 600x600mm có trong ảnh mô tả.
2. Lắp mặt trước và sau quanh tấm bên hông - phần nắp trên lắp sau cùng;
3. Làm tương tự cho bên còn lại và nối hai mặt bên với mặt sau;
4. Với cửa sổ, cắt bốn đoạn nhựa dài 15mm để căn chỉnh khung rồi lắp các đầu nối vào;
5. Nối các nửa trên và nửa dưới trước khi lắp xung quanh mặt trước;
6. Dùng một nam châm 8x2mm cho mỗi khe cửa sổ - ở nắp trên mình dùng 4 cái chồng lên nhau để giữ cửa sổ chắc chắn hơn;
7. Tùy chọn: cắt và nhét sợi nhựa TPU vào rãnh đáy để làm kín hơn.

LƯU Ý

1. Các tấm mica giúp nắp che vững chãi hơn sau khi hoàn thiện;
2. KHÔNG đặt vật nặng lên trên. Vỏ đủ khỏe để chịu trọng lượng bản thân, chịu được rung lắc máy in và tháo ra khi cần bảo trì;
3. Nhớ lấy cửa sổ ra trước khi lật ngược nắp che lên;

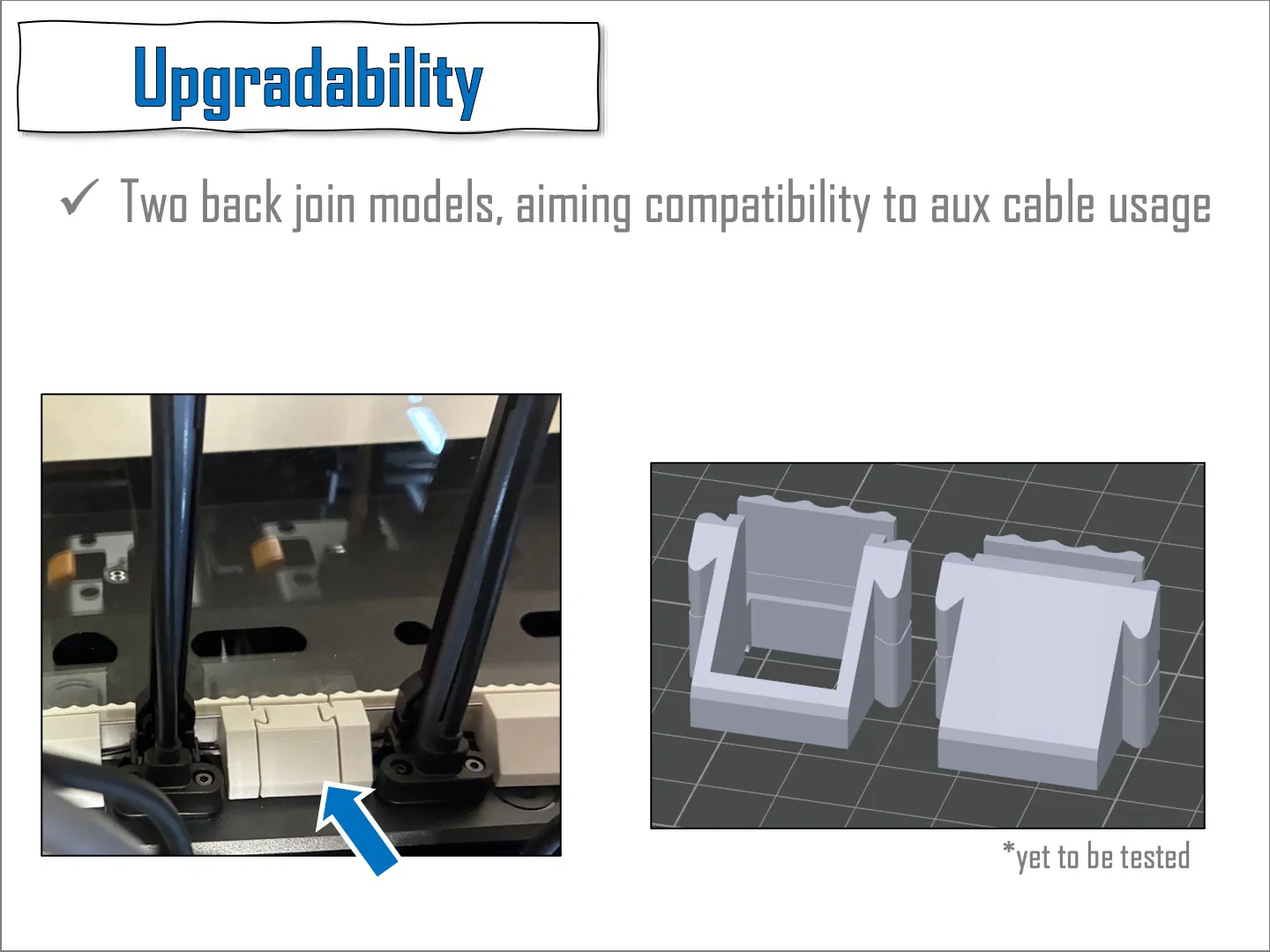

4. Các phần nâng cấp sau này sẽ tương thích hoàn toàn với thân chính;
5. Phiên bản 3mf đã cải tiến hơn so với hình ảnh: khung cửa sổ kéo dài tới tận đỉnh và khung mica rộng thêm 5mm để tăng độ cứng.

Hãy để lại một like và chia sẻ hình ảnh sản phẩm nếu bạn thấy hữu ích. Mình rất mong nhận được phản hồi từ các bạn.

Chúc các bạn in ấn vui vẻ!
