Ống dẫn khí (Air intake snorkel) 3 mảnh cho Ford Focus ST

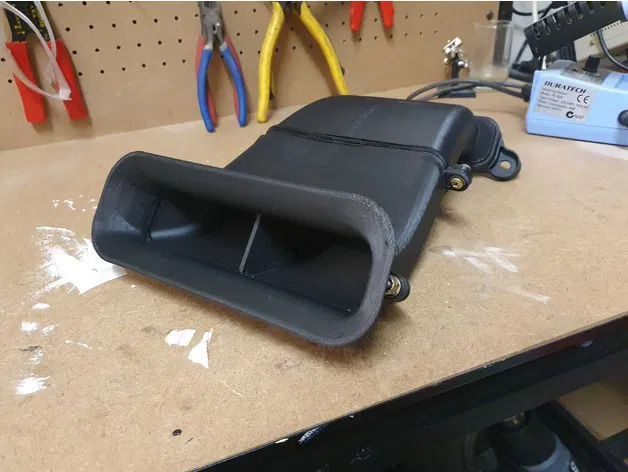

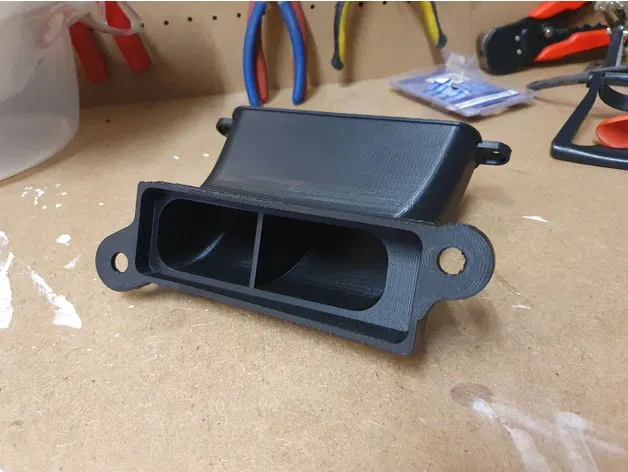

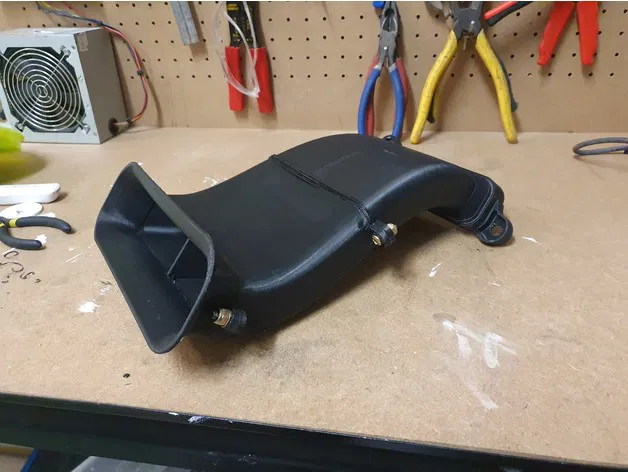

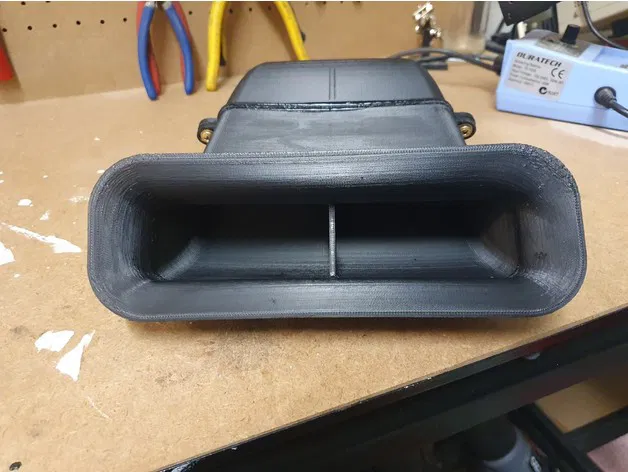

Đây là thiết kế cho một linh kiện ô tô thông dụng, được chia làm 3 mảnh riêng biệt để bạn dễ dàng in trên bàn in kích thước tiêu chuẩn. Đây là bản remix từ thiết kế gốc của TinaBelcher, cảm ơn Tina rất nhiều!

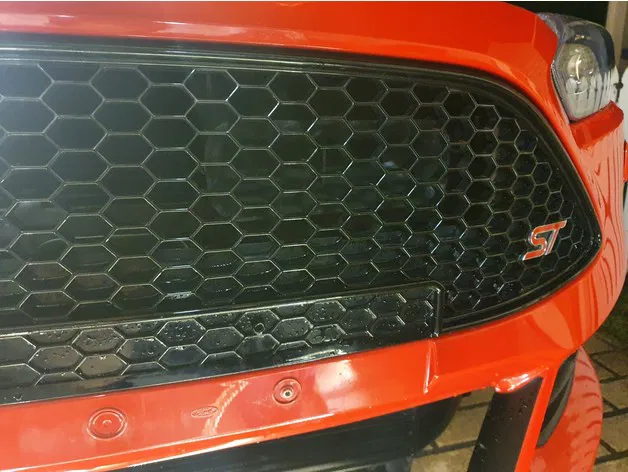

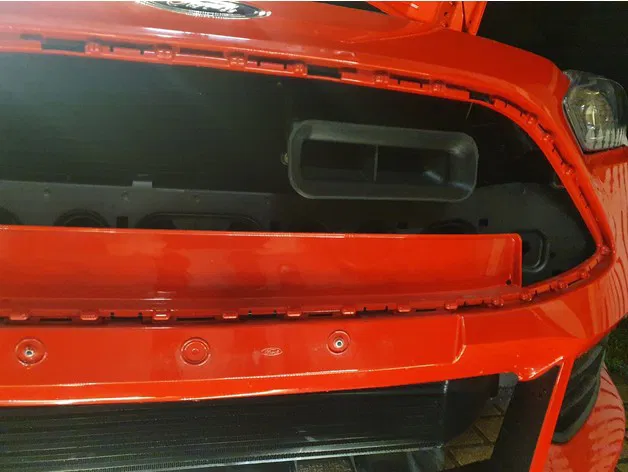

Thiết kế này mình làm để lắp cho chiếc Focus ST LZ 2017 của mình, nhưng mình nghĩ nó cũng sẽ vừa với các đời xe từ 2013-2018.

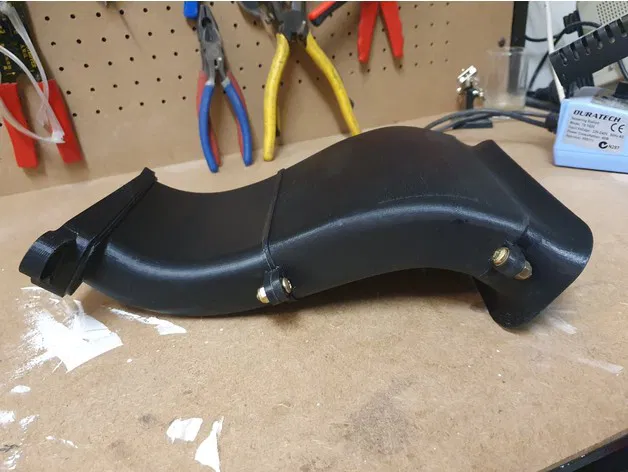

Các chốt nối sẽ dùng bu-lông/ốc/vít/long đền cỡ M5 hoặc 10-32. Mình có dùng thêm một lớp keo Sikaflex giữa các khớp nối và lau sạch phần keo thừa khi lắp ráp.

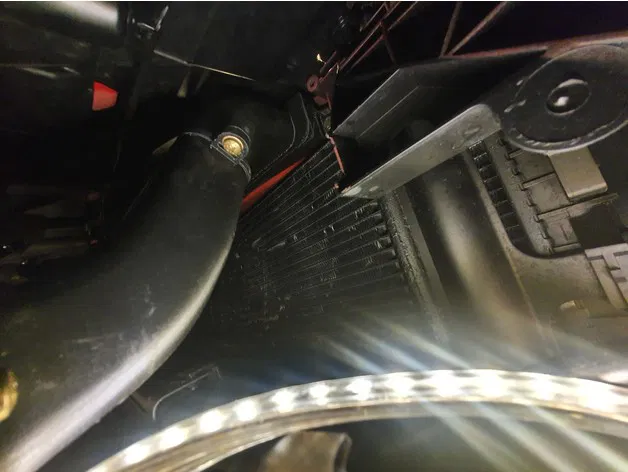

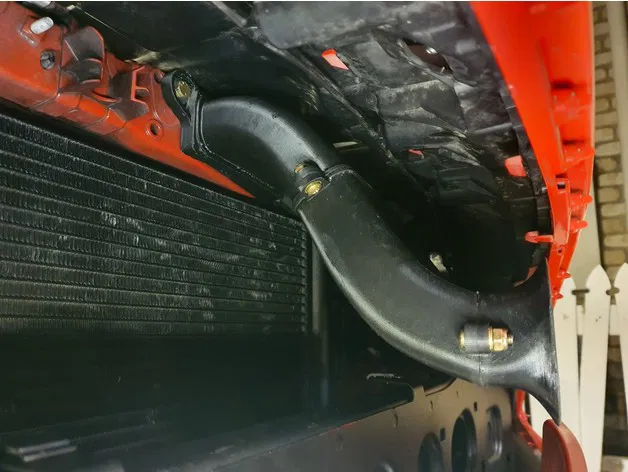

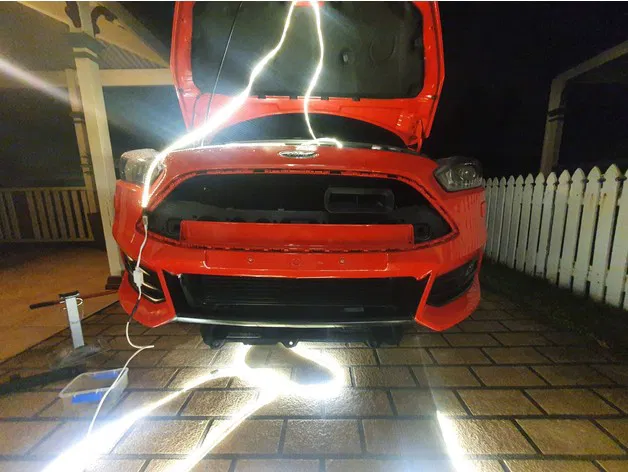

Để gắn cụm này lên xe, mình dùng bu-lông/long đền/ốc cỡ ¼-28, nhưng các bạn cũng có thể dùng linh kiện M6.

Vì linh kiện này nằm ở ngay đầu xe nên mình khuyên các bạn nên in bằng nhựa ABS, PETG hoặc loại nhựa nào cứng cáp một chút nhé.

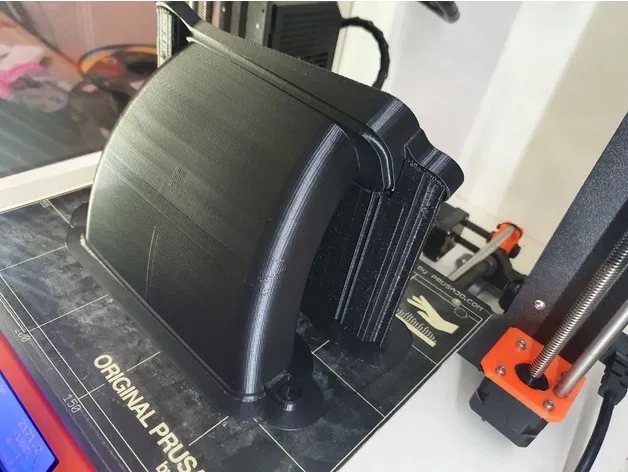

Các thiết lập mình đã dùng thành công trong PrusaSlicer khi in ABS trên máy Prusa i3 Mk2 đặt trong buồng kín (đã làm nóng trước 1 giờ) và bôi keo dán giấy lên bàn in (đã gia nhiệt):

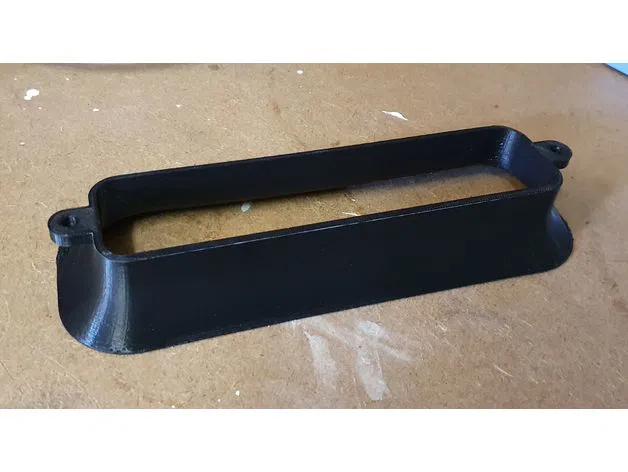

Phần 'Flare':

• Giữ hướng in như khi import.
• 0.15 OPTIMAL
• Infill 50%
• Brim 10mm
• Không dùng support.

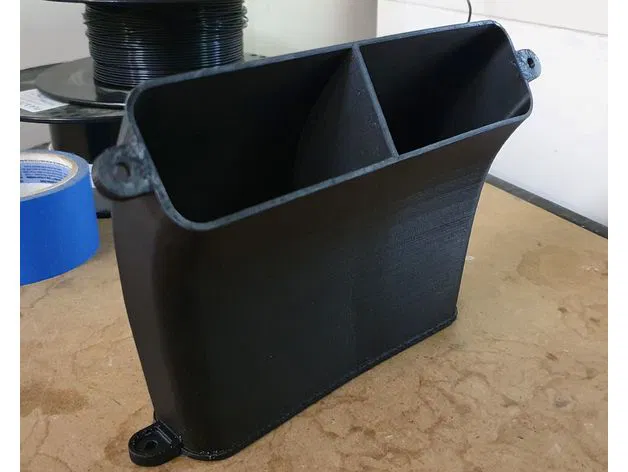

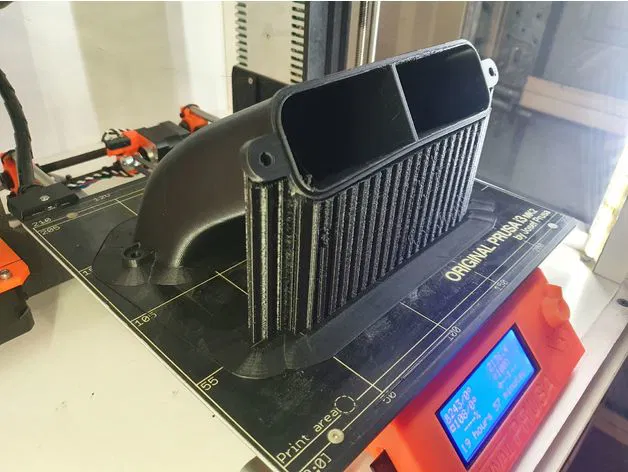

Phần 'Inlet' và 'Outlet':

• Hướng in: Dùng lệnh 'Place on Face' trên mặt phẳng lớn nhất khi import.
• 0.15 OPTIMAL ----------Layers and Perimeters----------
• Vertical shell perimeters: 3 ----------Infill----------
• Fill Density: 50%
• Fill Pattern: Gyroid ----------Skirt and Brim----------
• Brim 10mm ----------Support Material----------
• Generate support material: Yes
• Auto generated supports: Yes
• Overhang threshold: 0
• Contact Z distance: 0.2 (dễ tháo)
• Pattern: Honeycomb
• Support on build plate only: Yes

Mình có đính kèm các file SolidWorks, mọi người xem qua nhé, đừng đánh giá khắt khe quá vì mình cũng chỉ tự học qua thực tế thôi ạ :)
