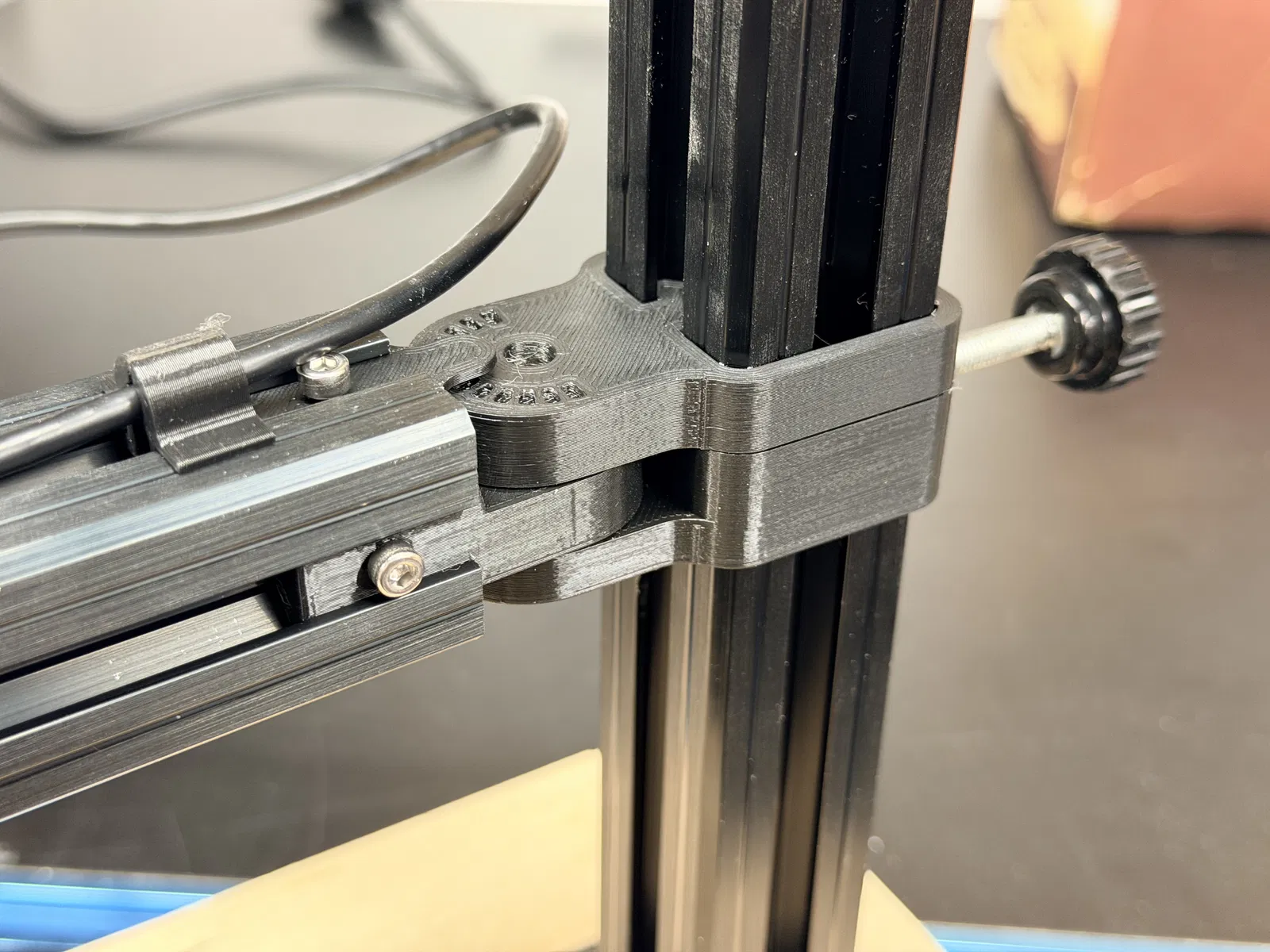

Bản lề xoay dùng cho thanh nhôm định hình 3030
Bản lề xoay chuyên dụng cho hệ nhôm 3030, sử dụng bạc đạn 608 giúp khớp xoay mượt mà. Thiết kế thông minh, hỗ trợ tùy chọn tạo tiếng kêu khi xoay, phù hợp cho nhiều nhu cầu kỹ thuật khác nhau.
16
Lượt Xem
2
Lượt Thích
1
Lượt Tải
Cập Nhật Mar 11, 2026
Mô tả
Anh em nên in bằng nhựa PETG (ít nhất là phần nằm ngang vì nó cần độ dẻo để lắp bạc đạn) và để 3 tường (walls) cho chắc chắn. Bộ phận tạo tiếng kêu (clicker) là tùy chọn, chỉ cần lắp nếu anh em muốn cố định các vị trí xoay.
Danh sách linh kiện:
| Linh kiện | Số lượng |
|---|---|
| Bạc đạn 608 | 1 |
| Đai ốc M3nS | 3 |
| Đai ốc M3n | 1 |
| Vít M3x20 (hoặc dài hơn) | 1 |
| Vít M3x8 (hoặc dài hơn) | 3 |
| Đai ốc M5n | 1 |
| Vít vặn tay M5x14 (hoặc dài hơn) | 1 |
Hướng dẫn lắp ráp:
- Nhét các đai ốc vào đúng vị trí. Đai ốc M5 hơi khó lắp một chút, mình khuyên anh em nên dùng vít vặn nó vào để kéo nó vào vị trí.
- Lắp bạc đạn vào phần nằm ngang bằng cách bẻ nhẹ cho nó giãn ra vừa đủ để nhét bạc đạn vào.
- Lắp cụm nằm ngang vào thanh nhôm định hình 3030.
- Đẩy bộ phận clicker vào cụm nằm ngang nhưng đừng cố định ngay.
- Lắp phần thẳng đứng phía dưới vào nhôm 3030 rồi vặn chặt bằng vít M5.
- Lắp phần thẳng đứng phía trên vào nhôm 3030 nhưng để hở một khoảng.
- Đặt cụm nằm ngang vào đúng vị trí bên trên phần thẳng đứng phía dưới.
- Hạ phần thẳng đứng phía trên xuống vị trí khớp rồi cố định bằng vít M3x20.
- Đẩy clicker vào đúng vị trí rồi vặn chặt bằng vít M3.
