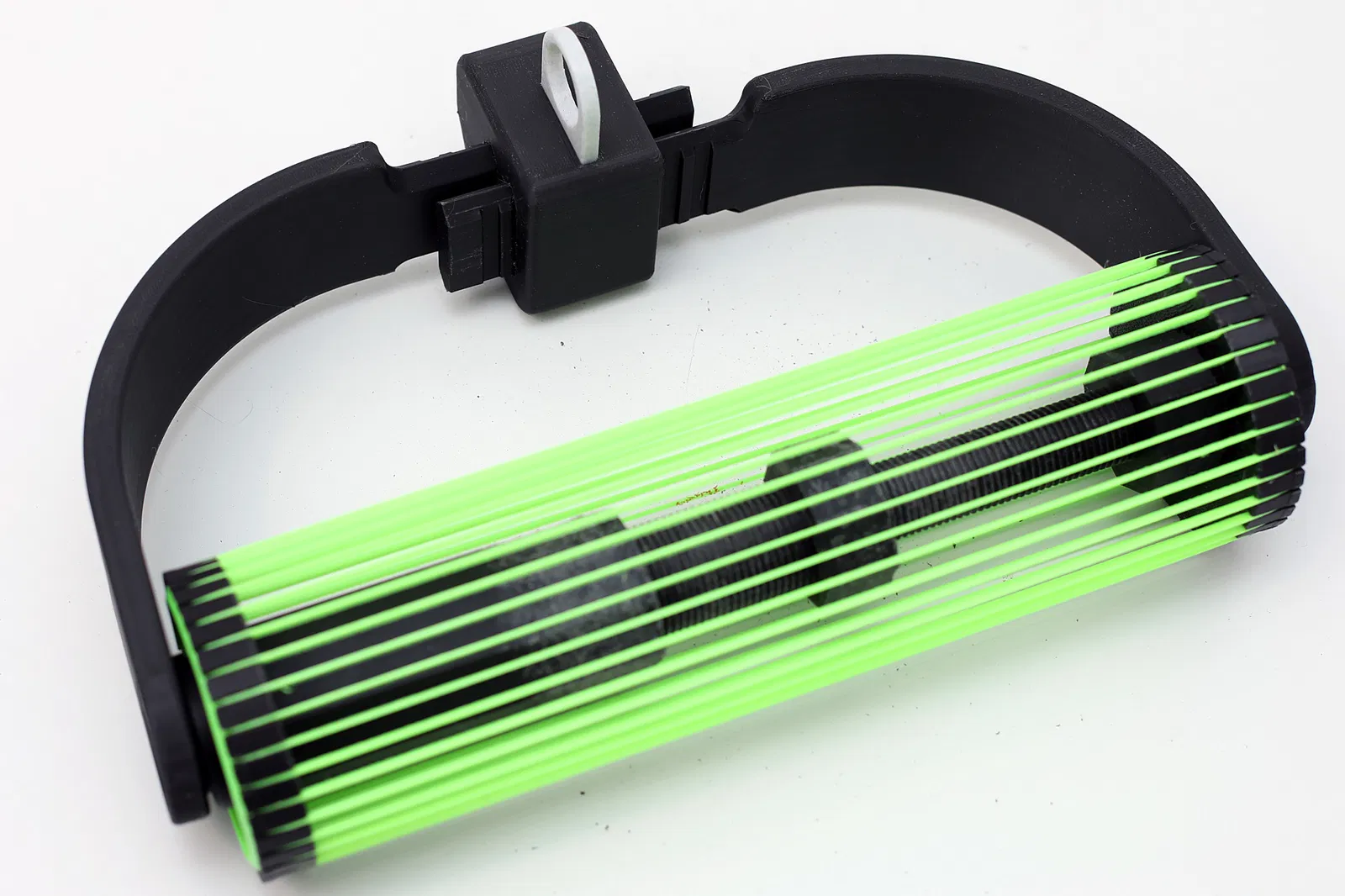

Cái chổi gom đồ (collecting broom)

Cái chổi này dùng để gom các món đồ — trong trường hợp của tôi là các vỏ đạn đồng — mà không cần phải quét chúng chung với bụi bẩn như chổi bình thường.

Có một bộ phận cần in bằng nhựa TPU: "Gitter" (lưới). Nó có nhiều phiên bản khác nhau: khoảng cách thưa hoặc khít, dày hoặc mỏng hơn. Tùy vào loại đồ bạn muốn gom mà chọn loại lưới cho phù hợp. Đi kèm với đó là 3 phiên bản của "Rad" (bánh xe) khớp với "Gitter". Bạn cần in 2 cái "Rad", còn các bộ phận khác chỉ cần 1 cái.

Hướng dẫn in

"Gitter" in bằng TPU. Không cần quan tâm tới Infill vì nó chỉ có tối đa 2 lớp Perimeter (thành tường), trừ phần mép. Tôi in với 2 Perimeter và 10% Infill thấy rất ổn.

"Rad" và "Zwischenteil" là những bộ phận chịu lực cao. Bạn nên in với ít nhất 5 Perimeter và 30% Infill.

Các bộ phận còn lại ít chịu lực hơn nên có thể in với 2 Perimeter và 10% Infill. Tôi đã dùng PLA+. Các loại nhựa khác cũng có thể dùng được.

Hướng đặt in

Đặt "Sicherung" nằm phẳng trên bàn in.

Xoay "Mittelteil_eck" một góc 90° sao cho các khe rộng nằm theo chiều dọc.

Các phần còn lại đã được đặt đúng hướng.

Lắp ráp

Bạn có thể nhìn hình để dễ hình dung. Hình đầu tiên là tổng quan tất cả các bộ phận cần thiết.

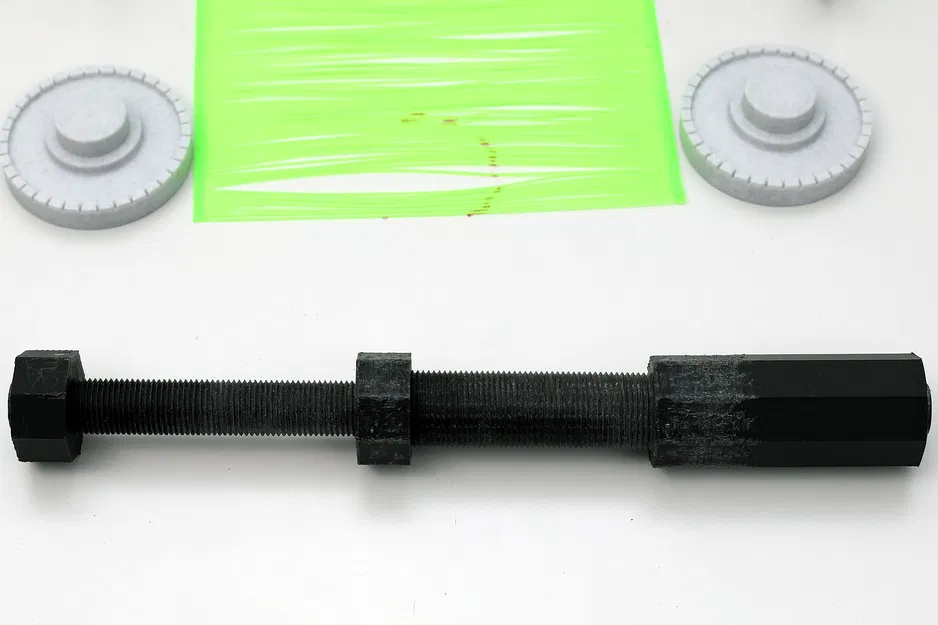

• Vặn vít "Zwischenteil" từ 1 đến 3 lại với nhau. Nếu lúc đầu hơi cứng, hãy vặn qua vặn lại vài lần cho đến khi trơn tru.
• Vặn chặt các bộ phận này lại.

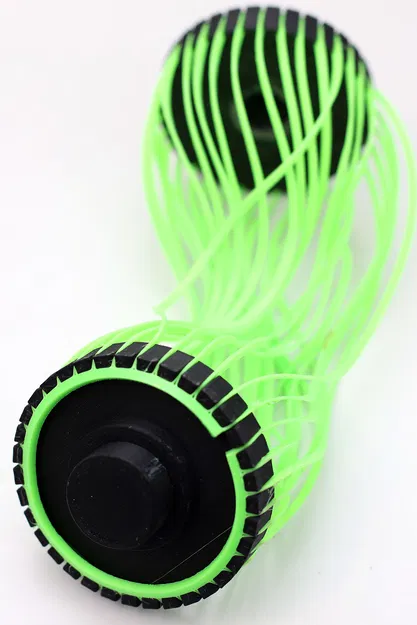

• Đặt "Gitter" vào các khe trên "Rad" ở hai bên trái và phải.
• Lắp "Zwischenteil" vào.
• Tháo nhẹ "Zwischenteil" ở một bên ra. Đoạn đầu có thể dùng tay, nhưng khi lưới "Gitter" đã căng, bạn sẽ cần dùng kìm (kìm mỏ quạ là tiện nhất).

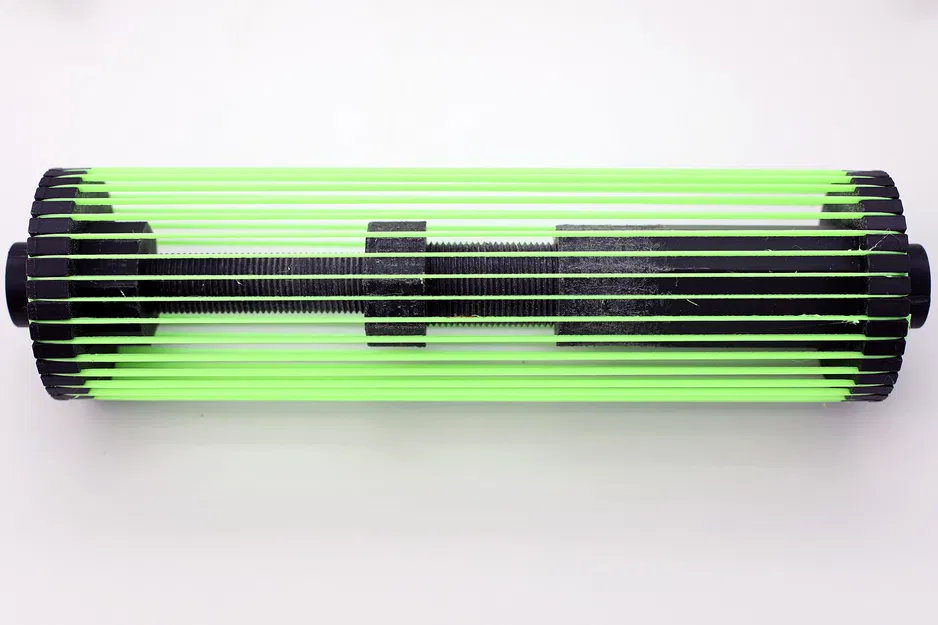

• Tiếp tục vặn "Zwischenteil" ở bên còn lại cho đến khi "Gitter" đạt độ căng mong muốn. Độ căng tùy thuộc vào món đồ bạn muốn gom và độ cứng của nhựa TPU (tôi dùng 95A).
• Gắn "Halter_L" và "Halter_R" vào "Mittelteil_eck". "Halter_R" có các gân ở phía dưới và được gắn vào đáy của "Mittelteil"; "Halter_L" gắn ở phía trên. Đẩy cả hai vào đủ sâu để con lăn khớp vào giữa.
• Gắn "Sicherung" vào phía trước. Bạn có thể cần điều chỉnh "Halter_R" và "Halter_L" một chút để "Sicherung" lọt vào giữa các gân.

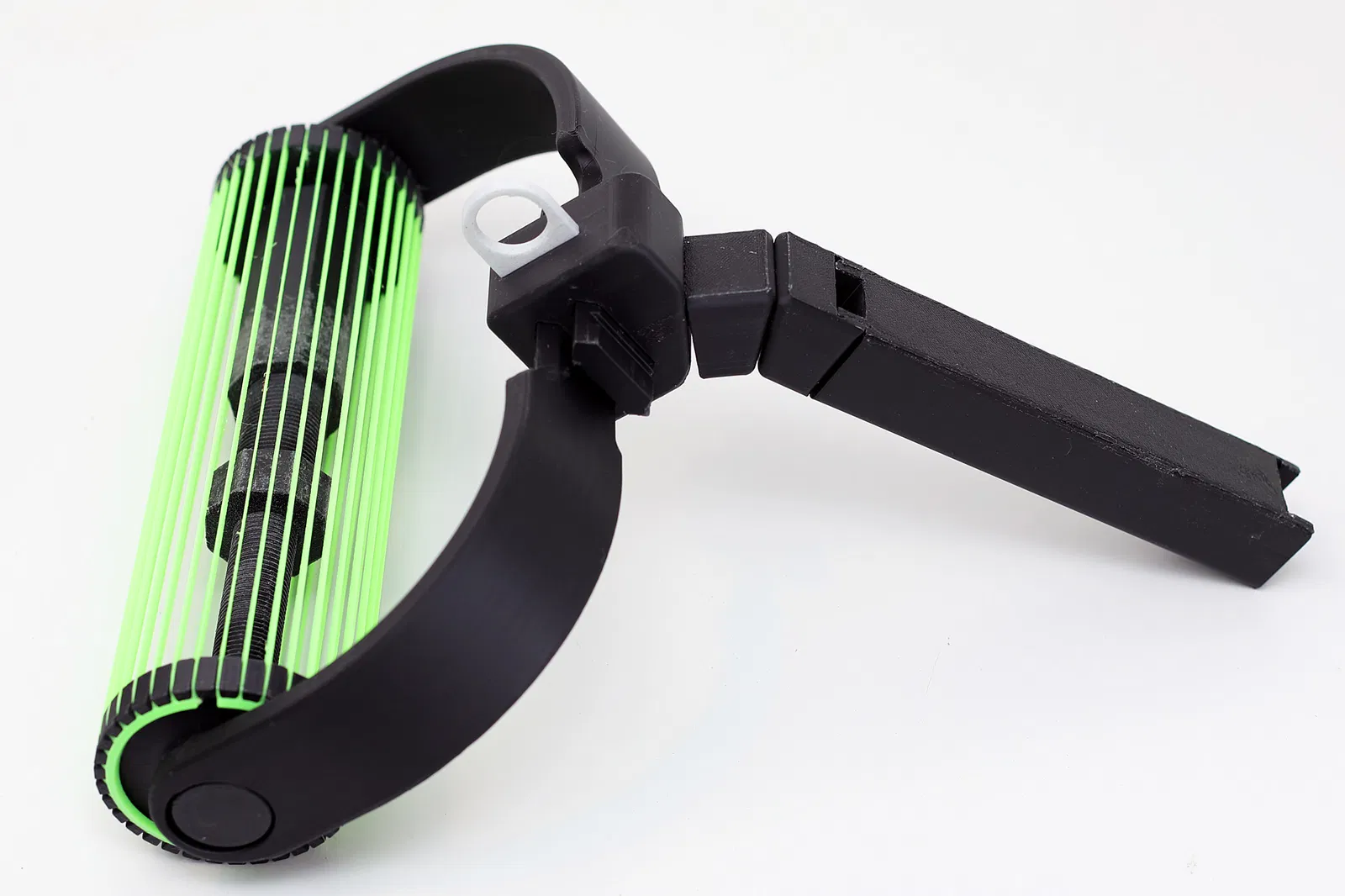

• Gắn "Anschluss", "Anschluss_2" và "Griff" vào "Mittelteil".

Vậy là xong!

Phần "Griff" (tay cầm) hiện tại chưa chắc chắn lắm; tôi sẽ sớm cập nhật lại. Nếu muốn, bạn có thể tự thiết kế đầu chuyển để lắp vào cán chổi bình thường — sẽ tiết kiệm và chắc chắn hơn là in 8 cái "Griff".

Chúc các bạn vui vẻ với sản phẩm này!
