Vòng đệm cáp (Grommet) tùy chỉnh bằng tham số
Mô hình FreeCAD tùy chỉnh được thiết kế để tạo vòng đệm bảo vệ dây cáp, giúp cố định và chống trầy xước khi đi dây qua các bề mặt kim loại. Dễ dàng điều chỉnh kích thước để phù hợp với nhiều ứng dụng thực tế khác nhau.
Mô tả

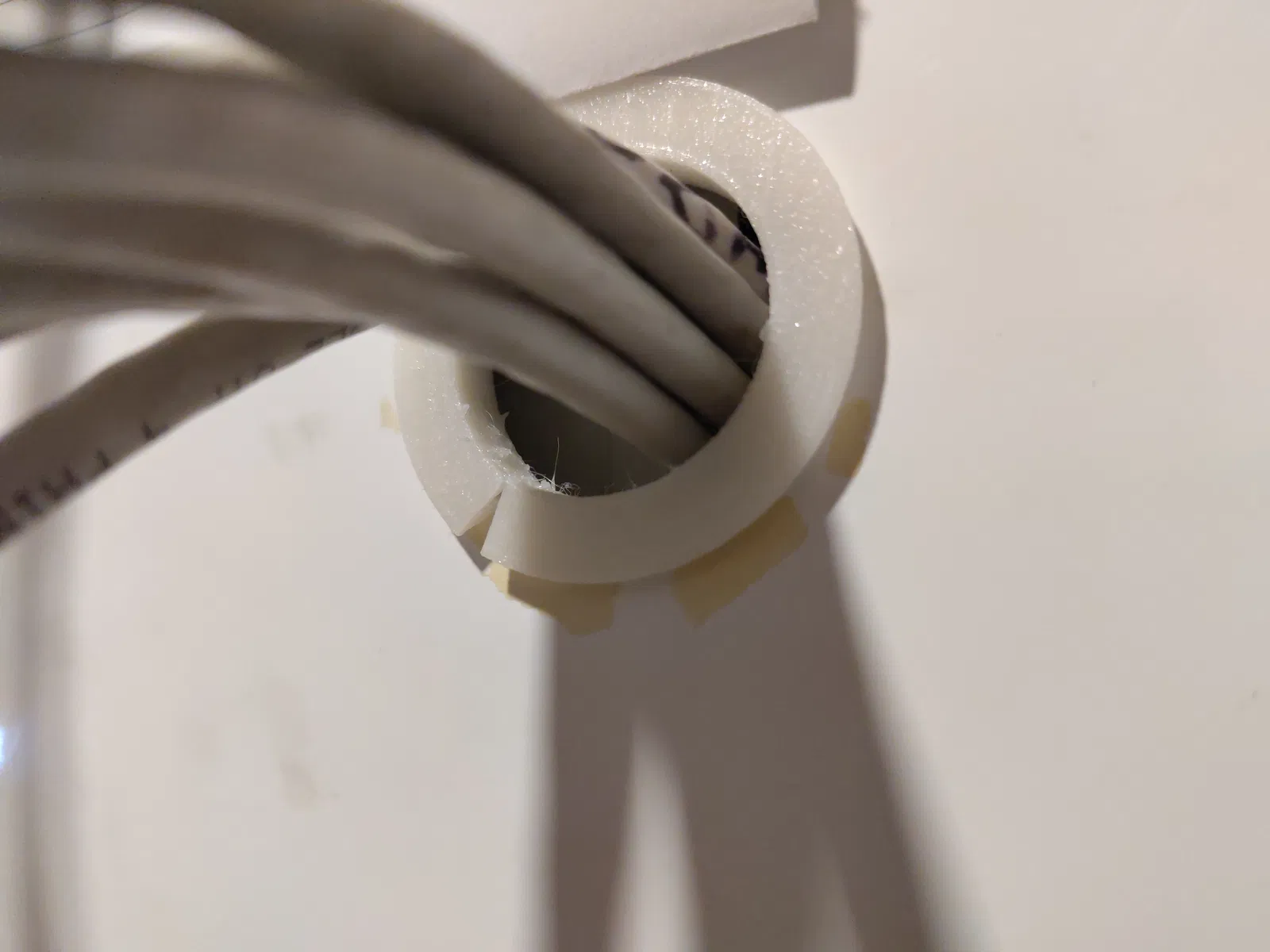

Mình tạo ra mô hình này để bảo vệ cáp Ethernet khi đi dây qua mặt trước của hộp phân phối điện. Bạn có thể tùy chỉnh các thông số cơ bản để phù hợp với nhu cầu sử dụng của mình:
- đường kính lỗ trong (internal hole diameter)
- độ dày (thickness)
- góc côn (taper angle)
Lưu ý rằng đường kính lỗ trong là đường kính của chính cái vòng đệm (grommet), không phải đường kính của lỗ mà bạn muốn lắp nó vào. Nếu bạn đặt đường kính lỗ trong bằng với đường kính của lỗ lắp đặt, vòng đệm sẽ không vừa. Tuy nhiên cũng đừng quá lo lắng, nếu lỡ làm sai thì bạn vẫn có thể dễ dàng cắt ra và ép nó vào. Chỉ cần đừng làm vòng đệm quá nhỏ là được, vì trường hợp đó sẽ không thể khắc phục được.
Chất liệu: Prusament TPU 95A
Máy in: Prusa i3 MK3S+
