Bộ combo ống chắn sương và bộ chuyển đổi tấm lọc Mặt Trời cho kính thiên văn Hadley

Mẫu thiết kế này giúp tối ưu hóa kính thiên văn Hadley khi quan sát trong môi trường lạnh và phục vụ nhu cầu quan sát Mặt Trời.

⚠⚠ TUYỆT ĐỐI KHÔNG CHỈA KÍNH THIÊN VĂN VỀ PHÍA MẶT TRỜI ⚠⚠
Nếu không có biện pháp bảo vệ: một tấm lọc Mặt Trời chuyên dụng đạt chuẩn được gắn chắc chắn; một ống chắn sáng che phủ hoàn toàn. Tuyệt đối không để ánh sáng Mặt Trời lọt vào trong kính. ⚠⚠ Nguy cơ gây tổn thương mắt nghiêm trọng ⚠⚠ - không chỉ riêng cho bạn!

Nếu bạn dự định quan sát Mặt Trời - HÃY GẮN TẤM LỌC MẶT TRỜI TRƯỚC KHI MANG KÍNH RA NGOÀI. Khi quan sát xong - HÃY MANG KÍNH VÀO TRONG NHÀ TRƯỚC, sau đó mới tháo tấm lọc ra.

Tôi cũng khuyên bạn nên mua thêm kính đeo chuyên dụng để không phải nhìn trực tiếp vào Mặt Trời khi chỉnh kính. Một mẹo nhỏ tôi rút ra là hãy canh chỉnh hướng kính bằng bóng của nó. Tôi thường không nhìn trực tiếp vào thị kính ngay, mà gắn điện thoại vào trước để dùng màn hình canh chỉnh và lấy nét.

Mô tả

Tôi đã gặp một vài vấn đề và giải quyết chúng bằng thiết kế này:

• Tôi sống ở nơi có khí hậu rất lạnh, khi quan sát vào mùa đông gương thứ cấp thường bị bám sương - ống chắn sương (dew shield) này sẽ giúp khắc phục việc đó.
• Bộ chuyển đổi tấm lọc Mặt Trời tôi có trước đây bị lỏng, có nguy cơ rơi khỏi các thanh đỡ.
• Có khoảng hở lớn giữa tấm lọc Mặt Trời và thân ống, dễ khiến ánh sáng lọt vào từ các cạnh.

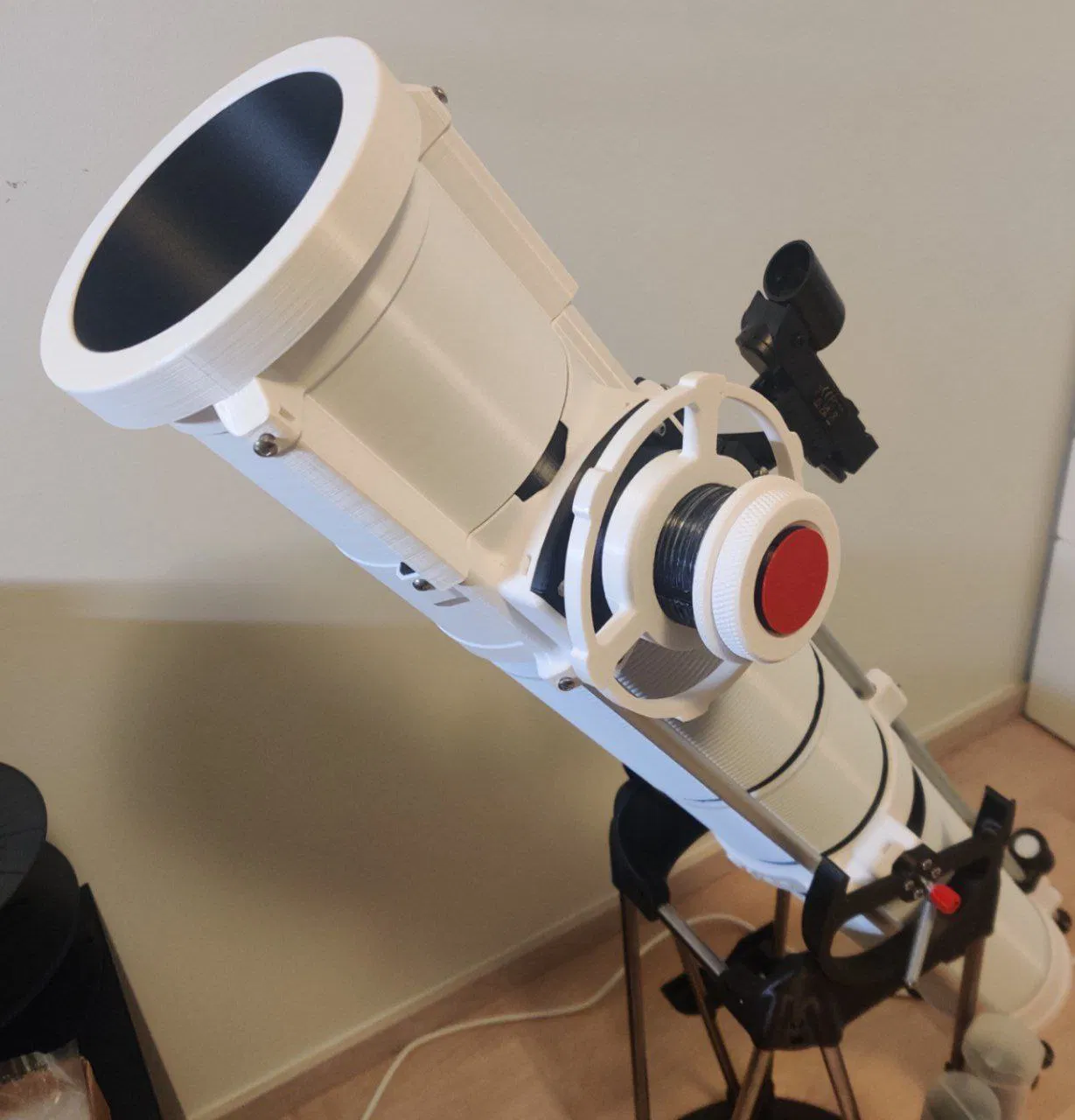

Đây là phụ kiện gắn lên đỉnh kính thiên văn (phía trên cụm UTA) và được cố định vào phần thanh thừa ra bằng 3 đai ốc M4 và 3 bu-lông M4 12mm trở lên.

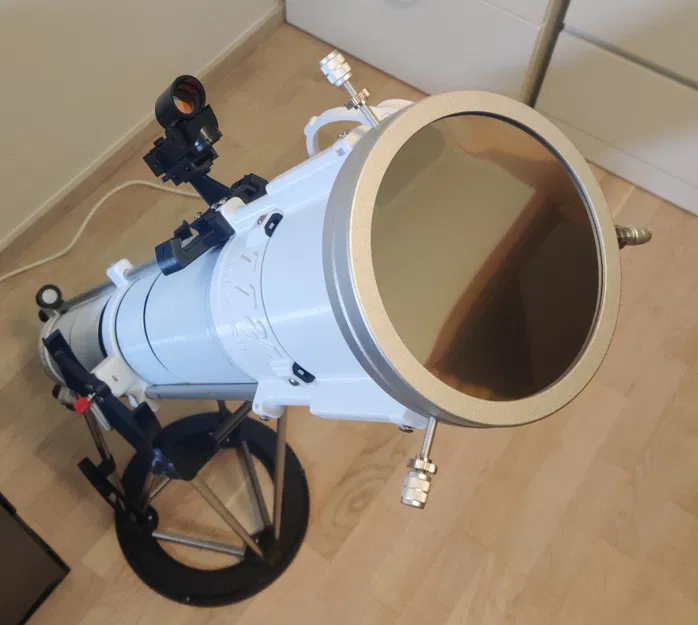

Phần chuyển đổi tấm lọc Mặt Trời được lấy cảm hứng từ mẫu thiết kế này, dành cho các loại tấm lọc rời có đường kính từ 155mm trở lên.

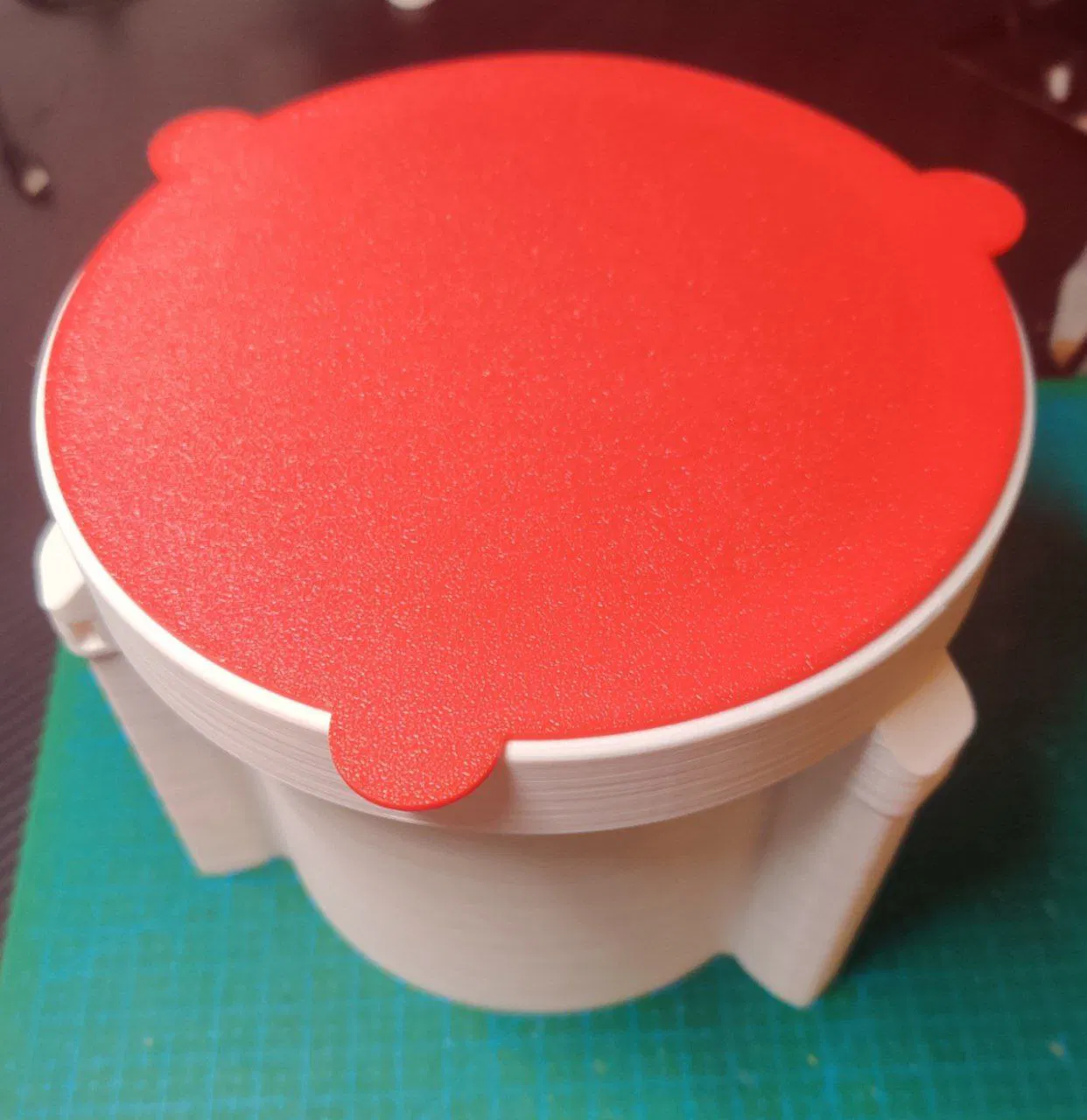

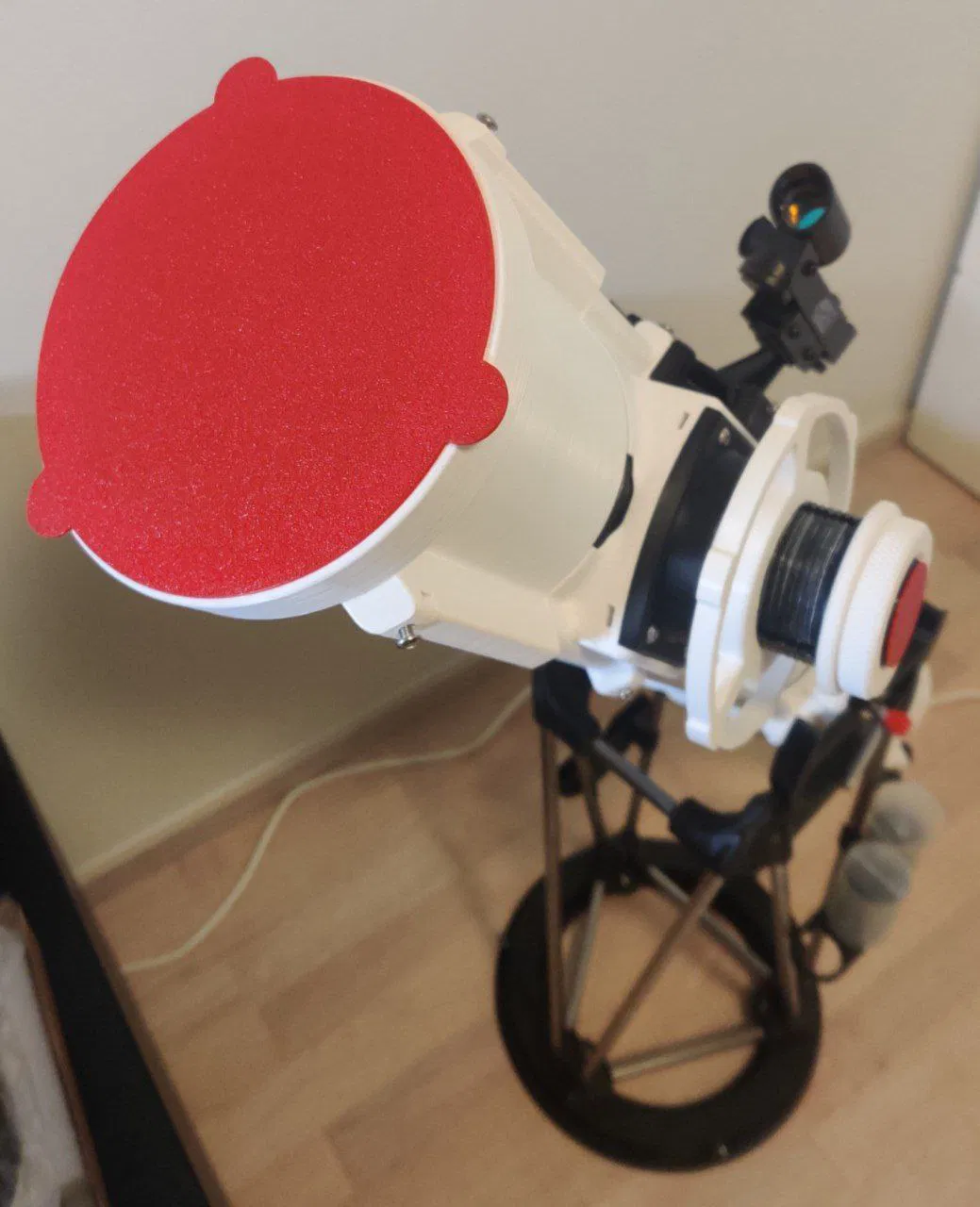

Thiết kế này được dùng như một phần gắn cố định, nên tôi đã tạo thêm một mẫu nắp đậy để che miệng ống, ngăn bụi lọt vào khi không sử dụng.

Ngoài ra, mặt trong của phụ kiện nên là màu đen. Bạn có thể in toàn bộ bằng nhựa đen, sơn đen mặt trong (xem thêm tài liệu hướng dẫn lắp ráp Hadley về cách làm đen bề mặt), hoặc in thêm một lớp lót (sleeve) màu đen rồi lồng vào trong.

Hướng dẫn

1. Trước tiên, hãy đo độ dài của các thanh đang chìa ra khỏi kính thiên văn.

2. Nạp mẫu vào phần mềm slicer, đặt vòng chuyển đổi tấm lọc (lộn ngược) và cắt bỏ phần dư ở trên sao cho thiết kế cao hơn độ dài đã đo khoảng 1-2mm. Ở đây tôi đo các thanh là 132.2mm và làm thiết kế cao 133mm.

In phần chính với cài đặt thông thường bạn hay dùng cho các linh kiện Hadley khác.

3. Nếu cần lớp lót, hãy cắt nó ngắn hơn phần chính 1-1.5mm. Ví dụ, tôi làm nó cao 132mm.

Tôi khuyên nên in lớp lót này ở chế độ vase mode với độ dày nét 0.4-0.5mm để không bị quá dày. Lớp lót sẽ lọt vừa khít vào phần chính, bạn có thể bôi thêm chút keo để tránh bị tuột ra.

4. In phần nắp đậy - phần này rất đơn giản, cứ dùng cài đặt thông thường.

5. Việc lắp ráp khá thẳng thắn - đặt đai ốc vào các khe tương ứng, vặn bu-lông, đặt phụ kiện lên các thanh và siết chặt bu-lông.

6. Cân bằng lại kính thiên văn - phụ kiện này khá nặng, nên hãy cân bằng lại kính bằng cách dịch chuyển cụm gương chính (MTA) lên phía trên gần cụm UTA.
