Bộ Nạp Đạn Nhanh Bullet Jet cho Súng DeSteiner Single Action Revolver

Đây là mẫu thứ tư và cũng là cuối cùng trong loạt bài của mình...

Chào các bác đam mê bắn súng mô hình,

Năm nay mình đã in vài khẩu súng revolver cho dịp lễ hội và chúng hoạt động cực kỳ mượt mà. Cảm ơn DeSteiner đã chia sẻ thiết kế gốc.

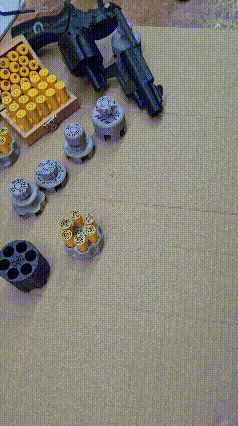

Nhưng như thường lệ, mình luôn muốn nâng cấp và tùy chỉnh thêm. Sau khi khẩu revolver đã bắn đạn giả (blank) ổn định, mình bắt đầu chuyển sang làm bộ nạp đạn nhanh (quick loader).

Hiện tại mình đã thiết kế bốn mẫu hoàn toàn khác nhau và tất cả đều hoạt động rất tốt. Mình muốn chia sẻ chúng với mọi người và sẽ đăng lần lượt từng mẫu trong các bài viết riêng.

Điểm chung của chúng là các bộ phận quan trọng có thể cần phải xử lý thêm để đảm bảo vận hành trơn tru. Mình không khuyến khích những bạn mới bắt đầu thử sức với những mẫu này.

Các file STL không được tối ưu hóa cho in ấn nên một số phần sẽ cần dùng support – tùy các bác quyết định. Mình in toàn bộ với độ phân giải 0.15mm bằng nhựa PETG. Nếu cần thêm linh kiện bên ngoài, mình sẽ ghi chú cụ thể trong từng bài.

Nhân tiện: Mình có thiết kế một chiếc hộp đựng đạn để giúp việc nạp vào bộ nạp nhanh dễ dàng hơn, file STL đã có sẵn trong bộ cài.

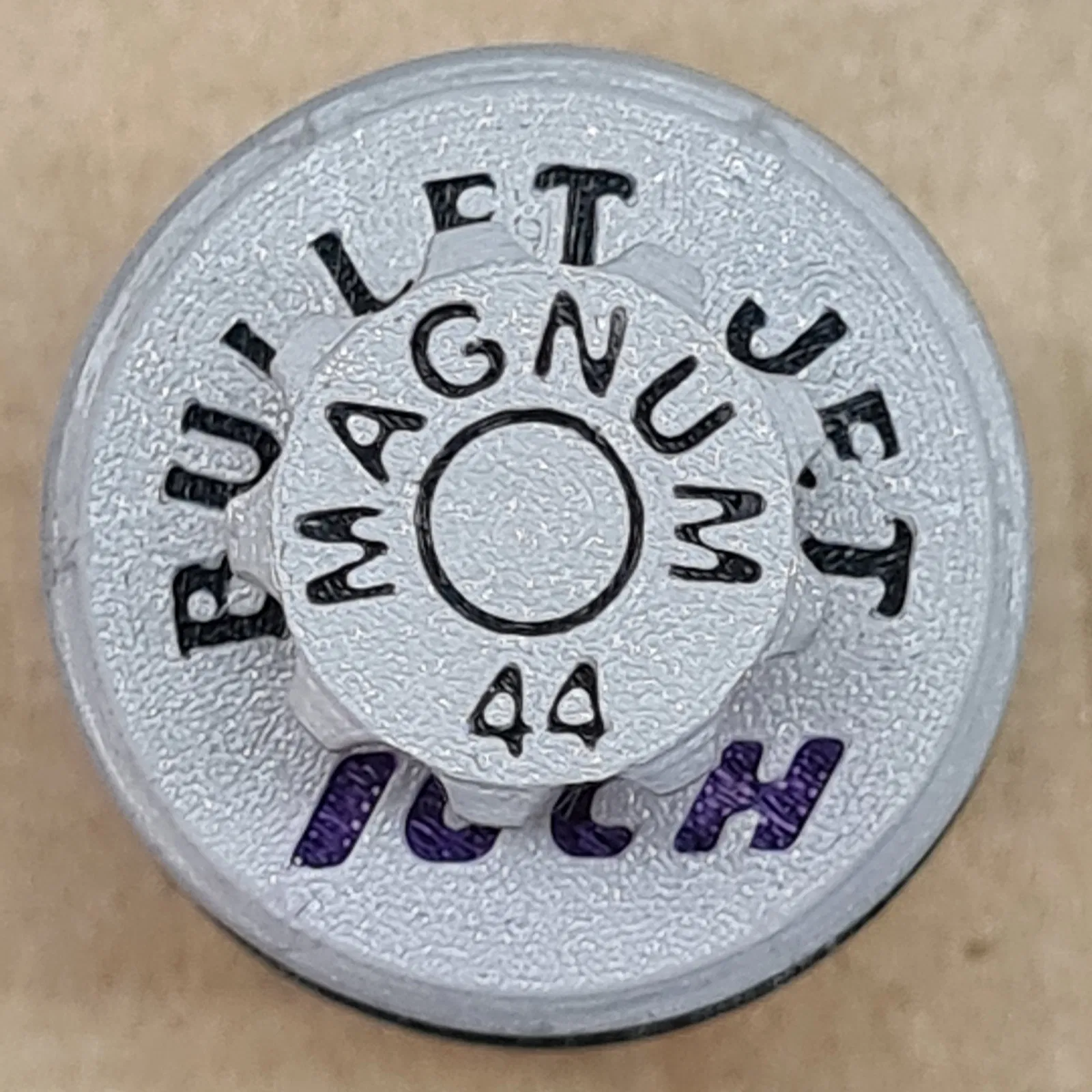

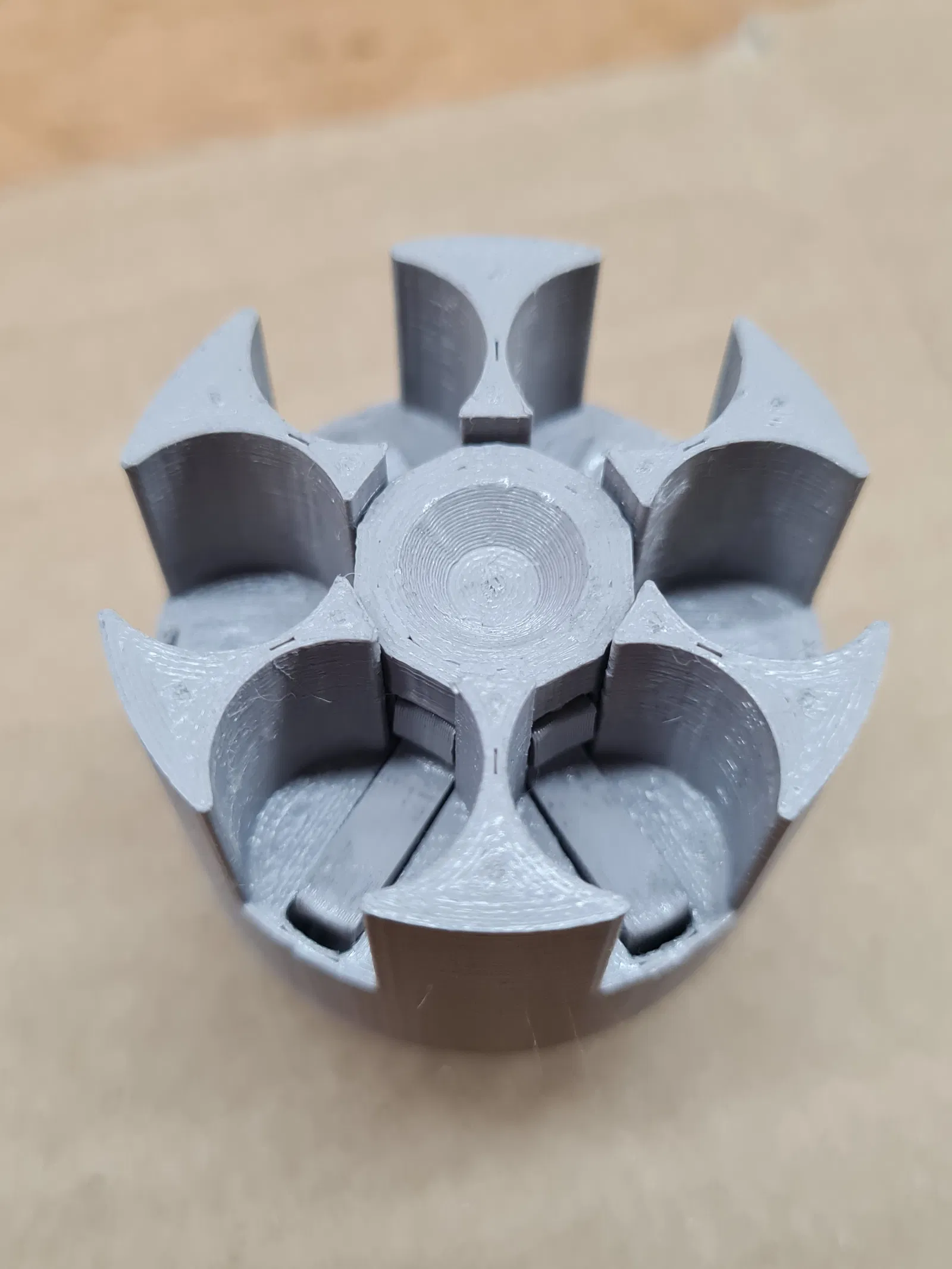

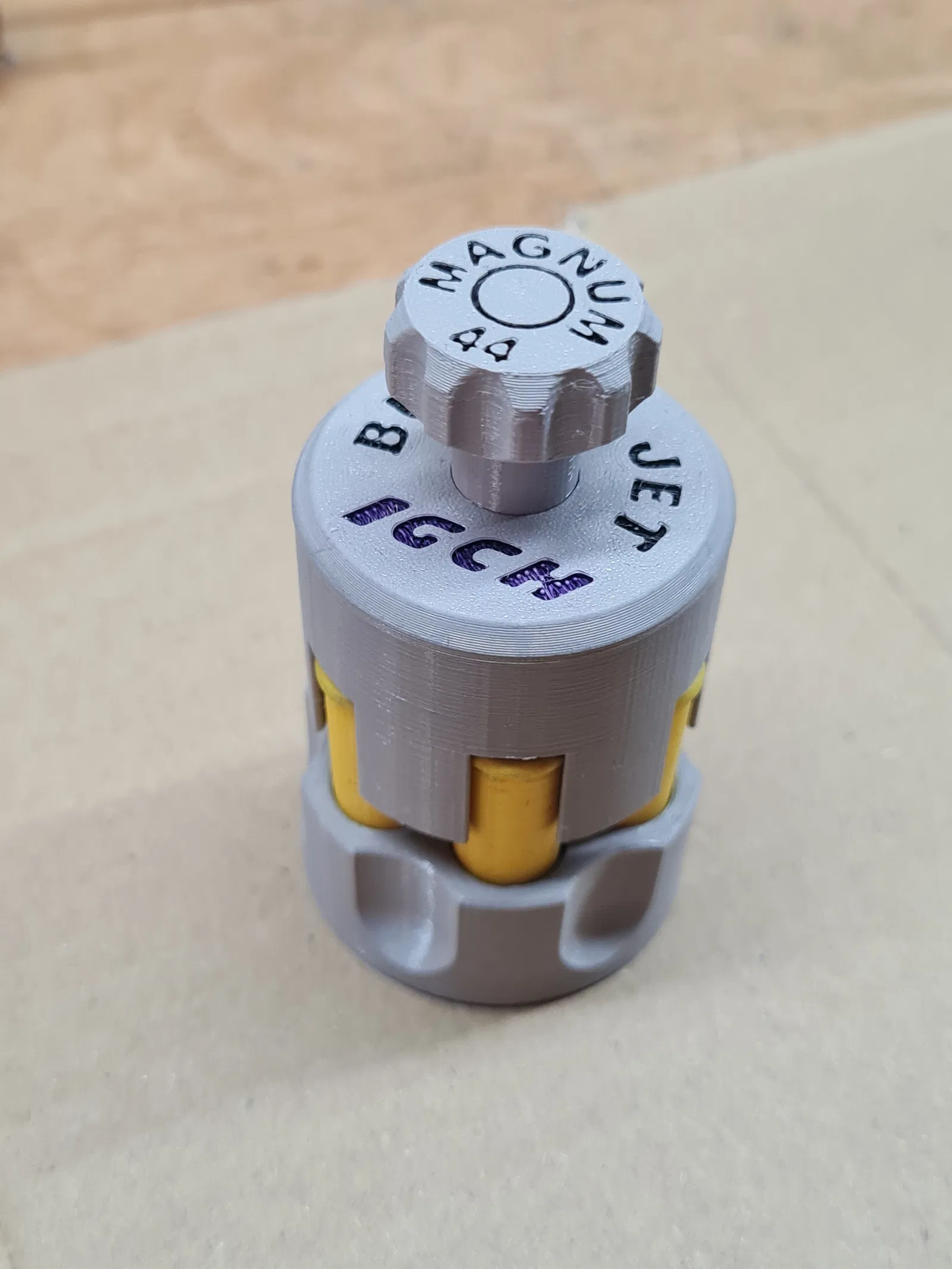

Đây là "Bullet Jet", ứng viên cuối cùng và cũng là mẫu phức tạp nhất trong bộ sưu tập của mình. Sau hai bản nguyên mẫu đầu, mình đã suýt bỏ cuộc vì nghĩ nó không khả thi. Nhưng mình quyết định thử lần cuối – và bingo, nó đã hoạt động đúng ý! Nó có thể đẩy đạn thẳng đứng vào ổ xoay nếu cần. Bộ nạp này yêu cầu thêm một ốc M3 × 16 chìm để cố định tấm chắn lò xo và một lò xo nén kích thước khoảng 5.6x9x0.8 để đẩy nút bấm. Tuy nhiên, việc lắp ráp cực kỳ khó. Để lắp nút bấm, bạn cần đẩy ngược đồng thời cả 6 cần gạt lò xo. Mình đã dùng 6 kẹp hình chữ C tự chế từ dây móc quần áo để hỗ trợ. Dù rất phức tạp, nhưng tính năng của nó thực sự rất ấn tượng.

Lưu ý: Bạn cần in 6 cái cần gạt lò xo (spring lever).

Chúc các bác vui vẻ!

Thân ái, Gert
