Lẫy giữ tấm Panel in liền khối siêu bền cho khung nhôm 2020 - Voron Panel Clips

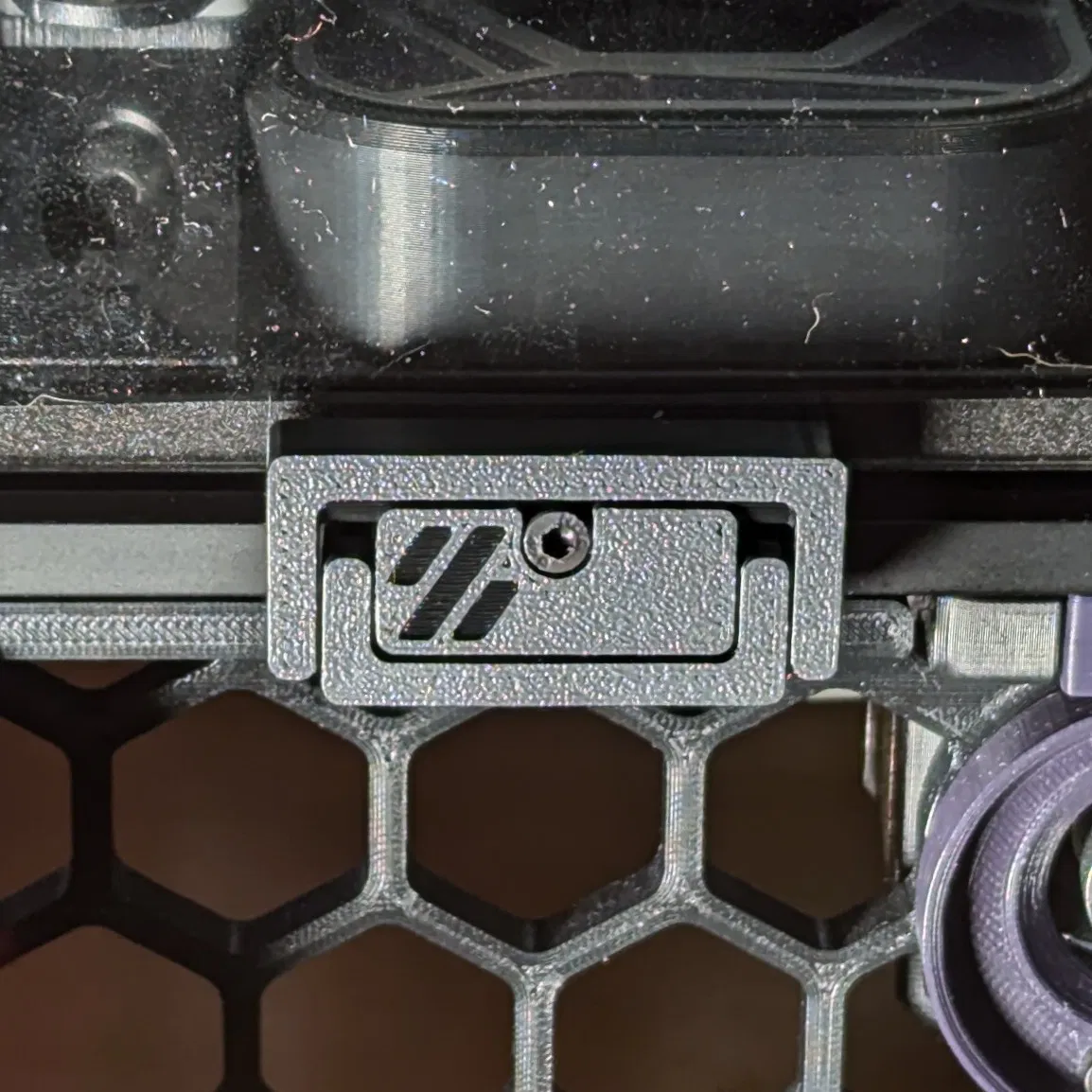

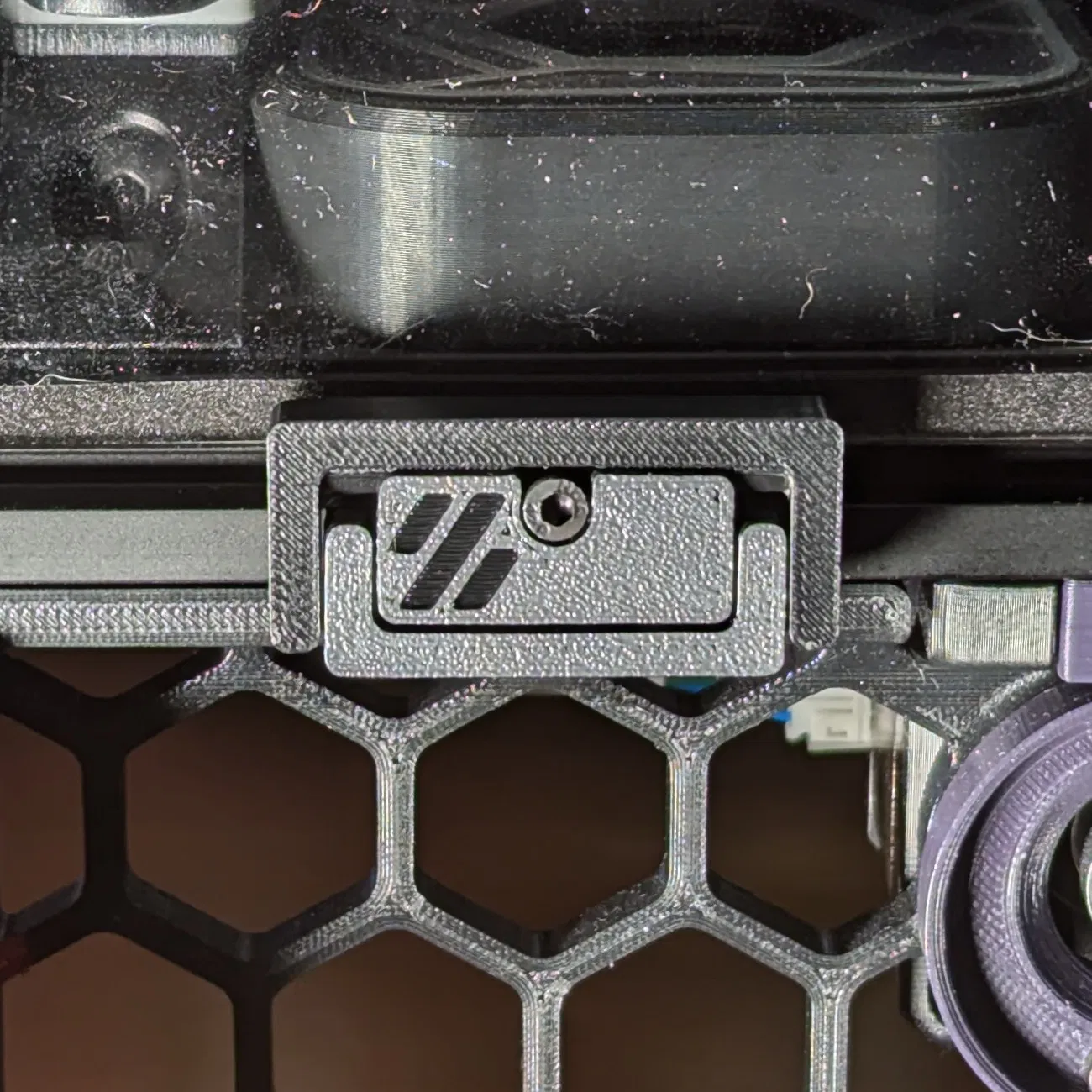

Tôi đang cần một cái lẫy giữ tấm panel cho con máy không phải Voron của mình. Trước đây tôi có dùng RichardM's Voron 2.4 Filament Latch trên con Voron của mình. Tôi cũng tính sửa lại thiết kế của anh ấy cho phù hợp với nhu cầu, nhưng cuối cùng quyết định tự thiết kế lại và cải tiến thêm. Thiết kế này chịu ảnh hưởng lớn từ của RichardM, nhưng điểm khác biệt là nó in liền khối (print-in-place)! Thế là khỏi lo chuyện bản lề sợi nhựa bị gãy hay rơi ra ngoài nữa. Tôi cũng đảo ngược cơ chế đóng mở để nó hoạt động giống như một cái khóa gài (draw-latch) thực thụ, vì thấy kiểu của RichardM hơi ngược so với ý mình.

Có sẵn các tùy chọn với bước tăng 0.5mm từ độ dày panel 3.5mm đến 8mm, kèm theo tùy chọn có hoặc không có logo Voron. Độ dày của kẹp chính là khoảng cách đo từ khung nhôm, ví dụ nếu bạn dùng panel 3mm và mút xốp 3mm, bạn nên chọn kẹp 5.5mm để có độ nén 0.5mm là vừa đẹp. Bản 'countersink' là dành cho con máy của tôi. Tôi cũng đính kèm file OpenSCAD để các bạn thoải mái tùy chỉnh.

In với thiết lập chuẩn Voron, không cần support. Tôi dùng preset 0.2mm Quality của PrusaSlicer thấy vẫn ổn. Tôi đã thử in bằng PETG và ASA mà không cần điều chỉnh scale.

Lắp đặt dùng ốc M3 SHCS (Socket-head cap screws) và ốc t-slot M3 "hammerhead". M3x16 dùng tốt cho panel dày 4.5mm đến 6mm. M3x12 dùng tốt cho panel dày 3.5mm đến 4mm.

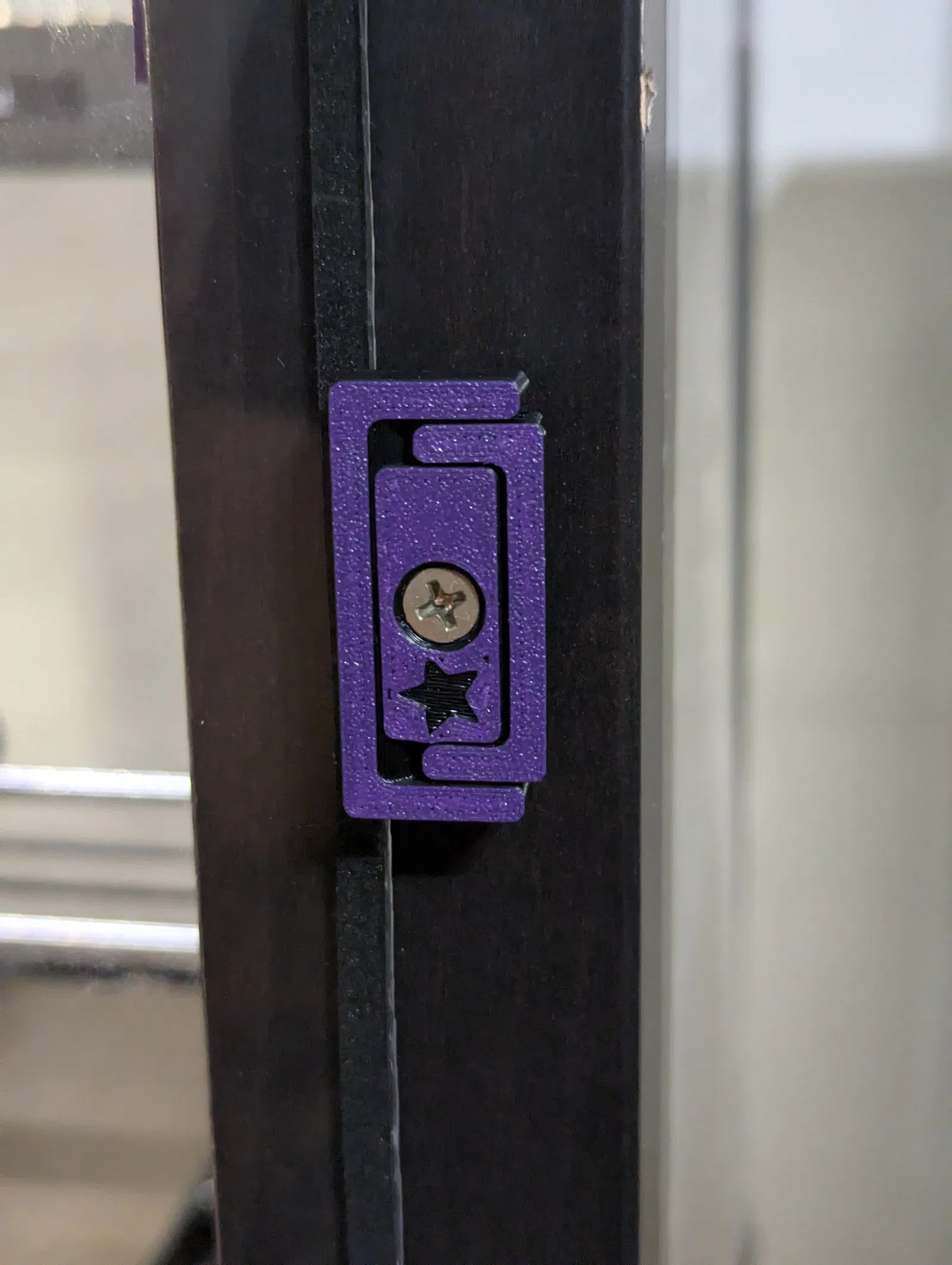

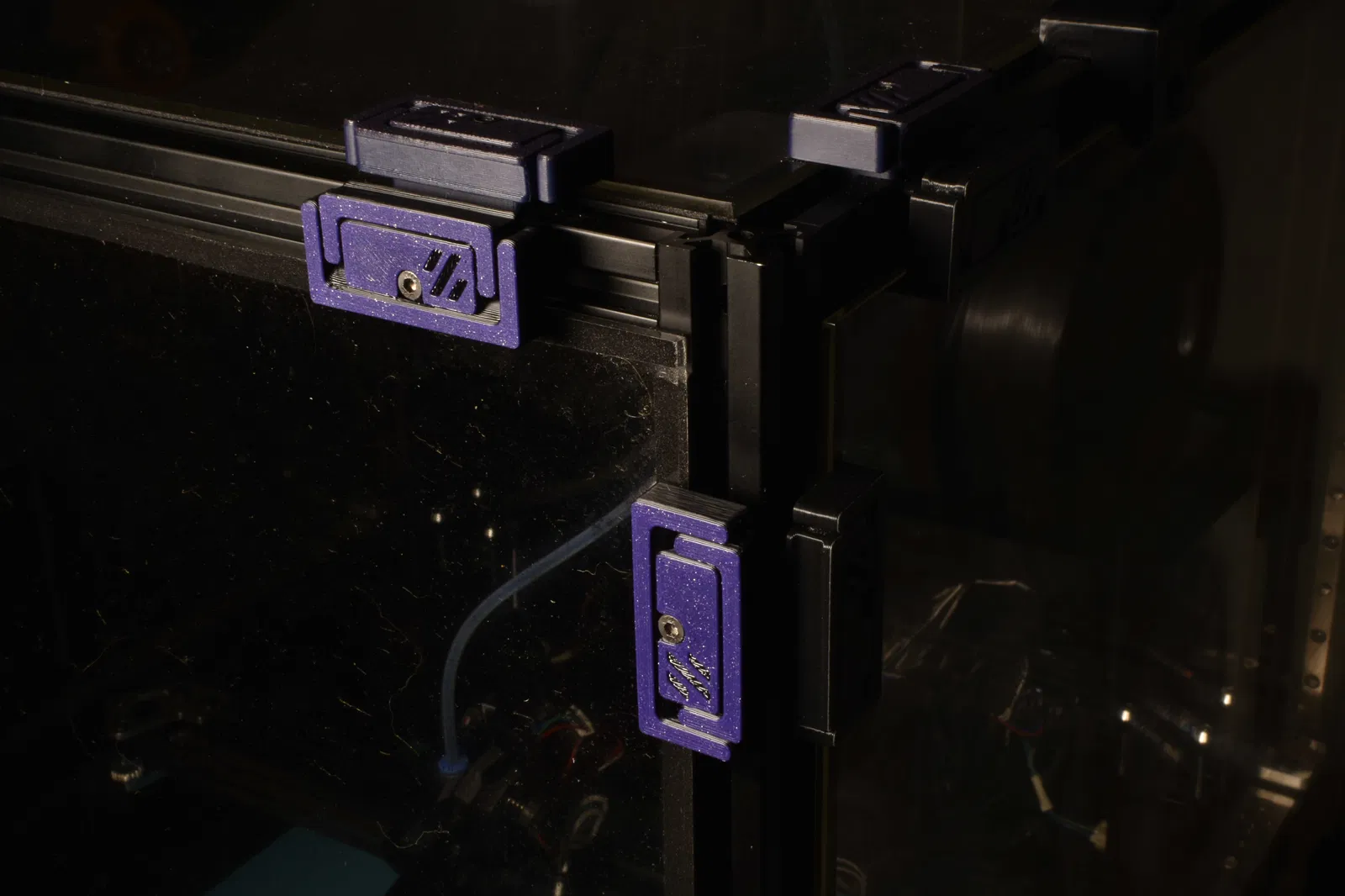

Lưu ý về in nhiều màu như trong ảnh: Bộ phận này được in ở trạng thái lẫy ngoài đang 'mở' để đảm bảo khoảng hở cần thiết. Vì vậy, nếu bạn đổi màu sau lớp thứ 1 hoặc thứ 2, lẫy ngoài sẽ bị sai màu khi đóng lại. Tuy nhiên chi tiết này đối xứng, nên bạn có thể cẩn thận tháo ra rồi lật ngược lại là xong.

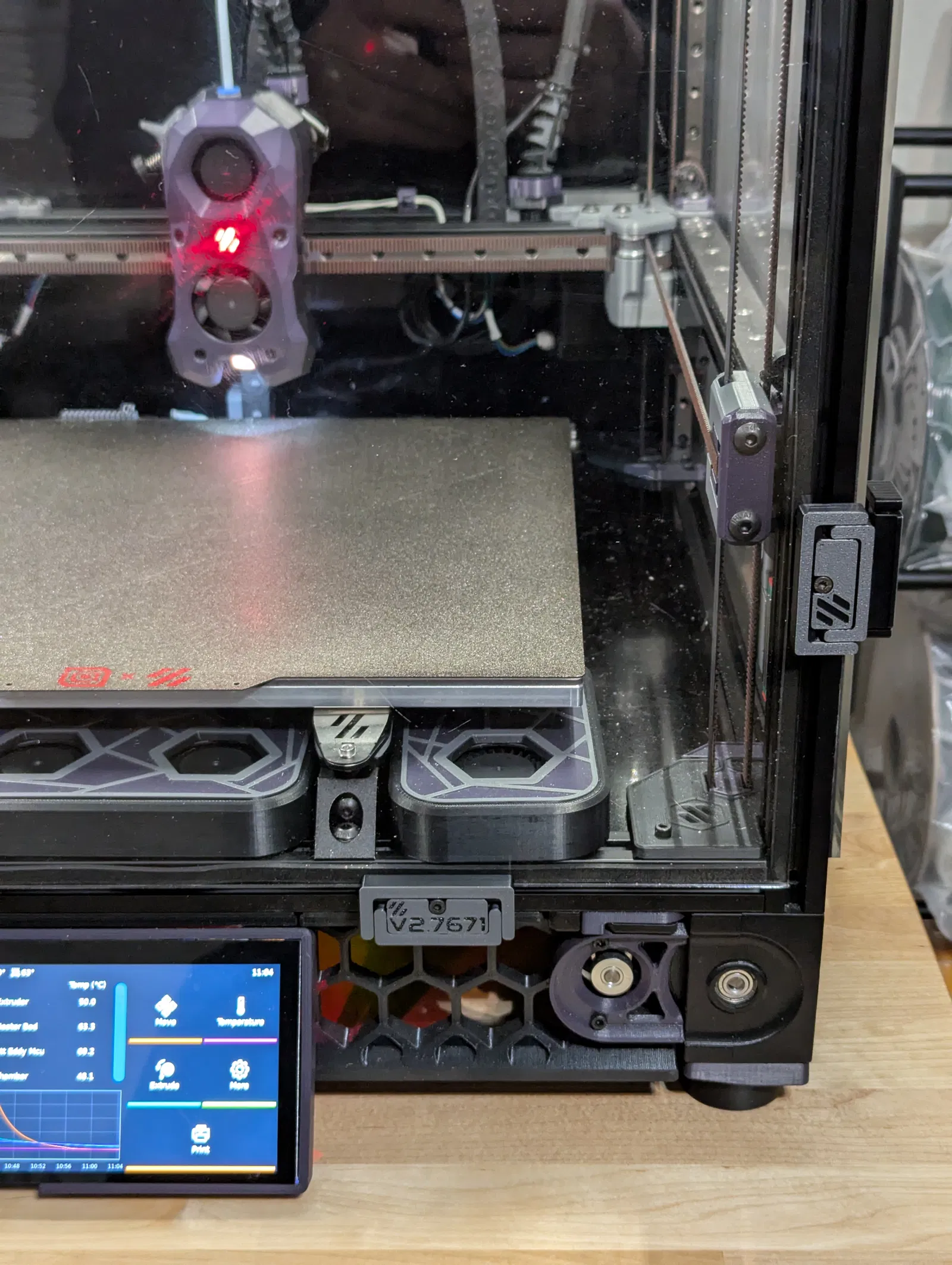

Cập nhật 16/01/2025: Thêm lẫy có số serial Voron (dùng file scad để tùy chỉnh).

Cập nhật 12/02/2025: Thêm phần vát cạnh nhỏ.

Cập nhật 12/11/2025: Thêm nhiều kích thước hơn.

Cập nhật 31/01/2026: Điều chỉnh khoảng hở cho in print-in-place.

Cập nhật 16/02/2026: Thêm phiên bản 8.5mm.
