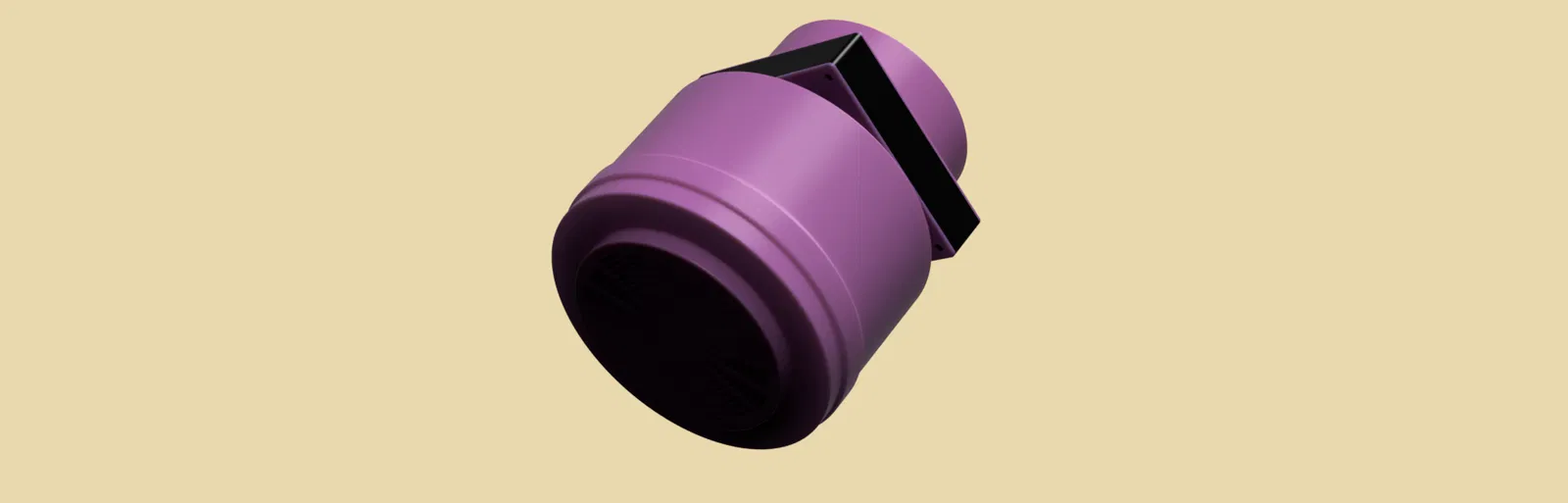

Hệ thống lọc không khí dùng quạt PC USB cho máy in 3D

Mình tạo ra hệ thống này để dùng cho máy in 3D, ngoài ra còn có thể dùng làm bộ hút bụi khi chà nhám hoặc hút khói khi hàn.

Thiết bị này có một ngăn chứa để bạn bỏ than hoạt tính vào nếu cần. Tốt nhất là bạn nên dùng loại than không qua xử lý axit, vì than rẻ tiền cho bể cá có thể làm các chi tiết bằng thép bị rỉ sét. Nhớ thay than định kỳ vì nó không bền mãi được đâu nha.

Những thứ bạn cần:

Quạt PC USB 120mm

Lõi lọc Hepa hình trụ đường kính ngoài 135mm

Hạt than hoạt tính không qua xử lý axit

Các linh kiện cần in:

Thân bình (Canister Body)

Nắp bình (Canister Cap)

Nắp lọc Hepa (Hepa Filter Cap)

Ngăn chứa than (Carbon Canister)

Nắp ngăn chứa than (Carbon Canister Cap)

Đế gắn quạt (Fan Mount)

Tùy chọn:

Ống mềm 115mm để dẫn khí ra ngoài

Đầu nối ống hút 115mm (Extractor Hose Fitting)

Hướng dẫn lắp ráp:

In mỗi bộ phận một cái. Tháo lưới bảo vệ của quạt ra, giữ lại mặt thoát khí nếu bạn không định dùng ống dẫn. Hãy giữ lại mấy con ốc vì lát nữa mình sẽ cần dùng đến đó.

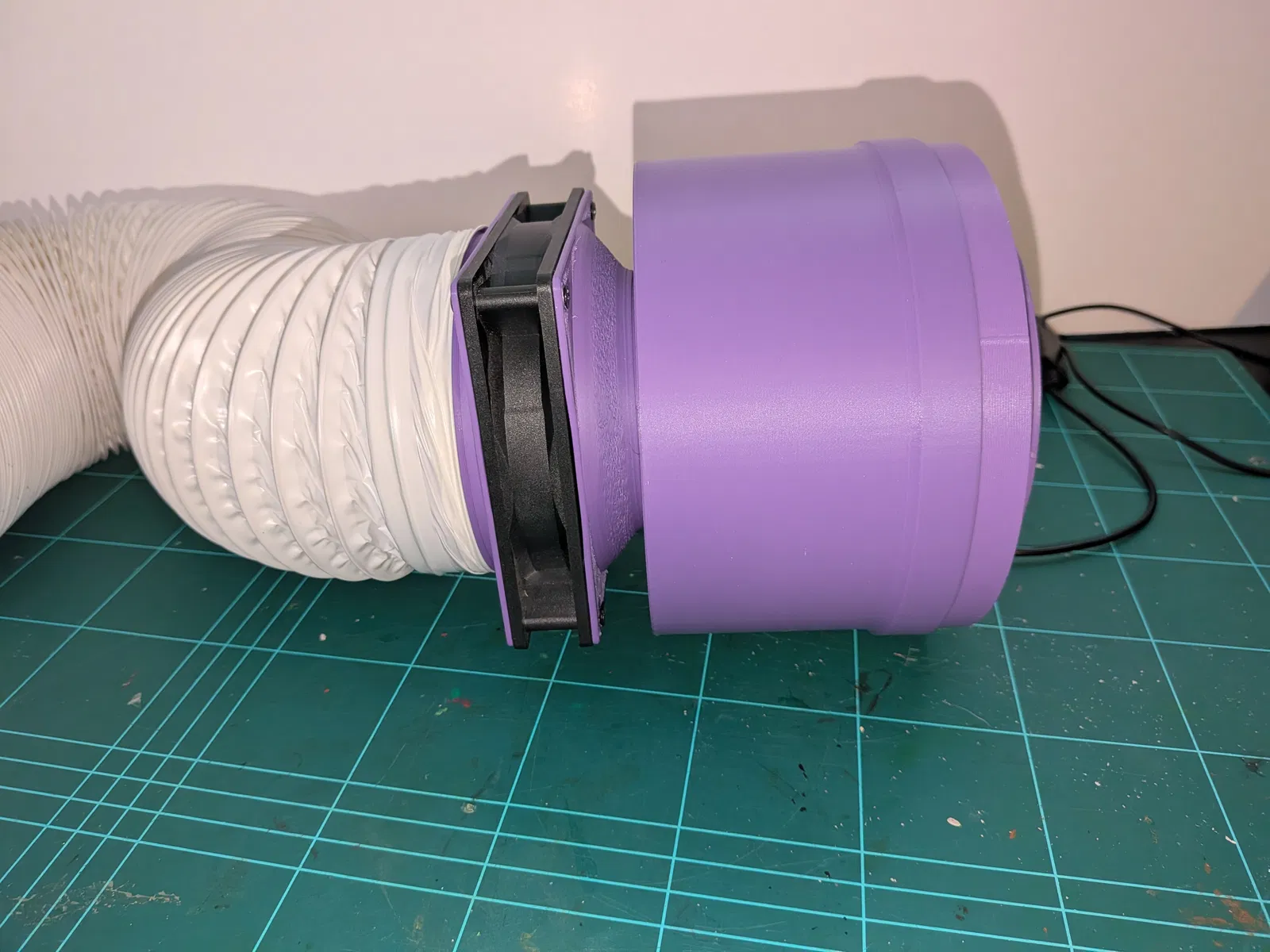

Lựa chọn thêm: Dùng ốc vít đã tháo lúc nãy để bắt đầu nối ống hút vào mặt thoát khí của quạt.

Sử dụng ốc vít đã giữ lại, gắn đế gắn quạt (Fan Mount) vào quạt, chú ý đừng vặn lệch ren nhé. Hướng quạt phải là hướng hút không khí qua bộ lọc.

Gắn đế quạt vào lỗ trên thân bình, đẩy mạnh vào cho đến khi nó vào hết khớp.

Cho lõi lọc Hepa vào thân bình, nó sẽ khớp vào phần đầu của đế gắn quạt nhô ra từ phía bên kia.

Đặt nắp vào đáy lõi lọc Hepa, nó giúp định hướng luồng khí đi qua bộ lọc và thoát ra lỗ ở phía trên.

Cho hạt than vào ngăn chứa than và đóng nắp lại, nó khá khít nên hãy đảm bảo đóng thật chặt nhé.

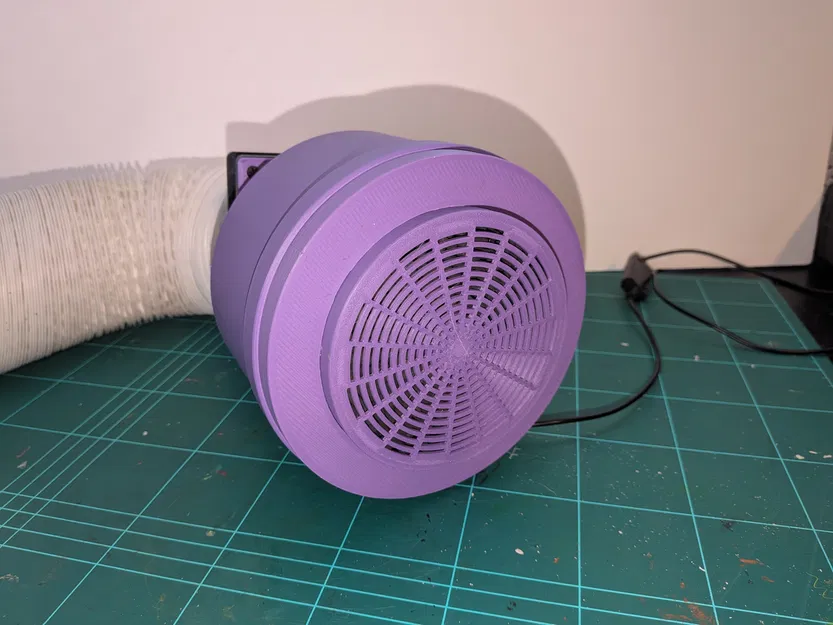

Ấn ngăn chứa than vào lỗ trên nắp bình, cũng phải thật khít mới được.

Cuối cùng, gắn nắp bình có chứa ngăn than vào thân bình để hoàn thiện thiết bị.

Không cần dùng keo đâu vì mọi chi tiết đều thiết kế khớp với nhau, lại còn giúp bạn dễ tháo ra để thay than và lọc Hepa sau này. Mình in toàn bộ mà không cần support, có vài chỗ hơi xấu như cái ngăn chứa than nhưng dọn sạch đi là được, với lại nó nằm bên trong nên cũng không thấy đâu. Nếu muốn, bạn cứ dùng support cũng không sao, dù mình đã cố thiết kế để không cần đến chúng rồi.

Trước đây mình dùng cái này khi in nhựa ABS trên con Prusa mk3 cũ trong tủ tự chế, mình chỉ việc treo nó bên trong để lọc khí tuần hoàn, mùi giảm hẳn luôn. Có hôm quên bật mà nhận ra ngay.

Giờ mình định lắp nó lên con Sovol SV08 phía trên lồng máy, để bộ lọc hút khí từ trên xuống rồi dẫn ra ngoài hoặc thổi ngược xuống dưới tùy ý.
