Secret Storage Book - Phiên bản Steampunk Cơ Khí

Secret Storage Book – Phiên bản Steampunk là một phần bổ sung đầy tính cơ khí cho bộ sưu tập Ornate Book của mình, được tạo ra dành riêng cho những ai yêu thích chi tiết kỹ thuật và việc tự tay lắp ráp. Trong khi các phiên bản trước tập trung vào các họa tiết dập nổi và ngăn chứa bí mật, phiên bản này mang đến các bộ phận chuyển động và cơ chế tương tác lấy cảm hứng từ phong cách Steampunk cổ điển.

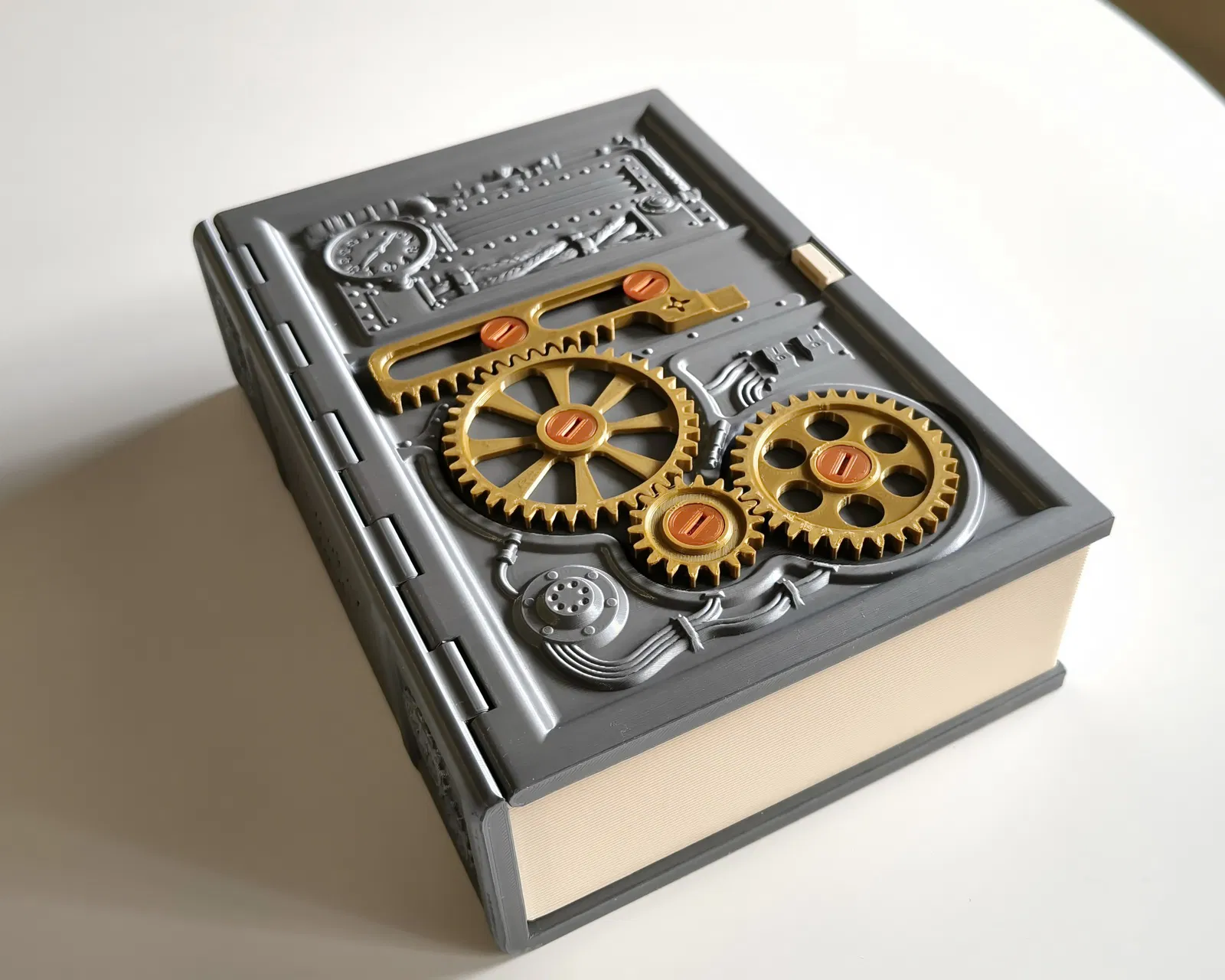

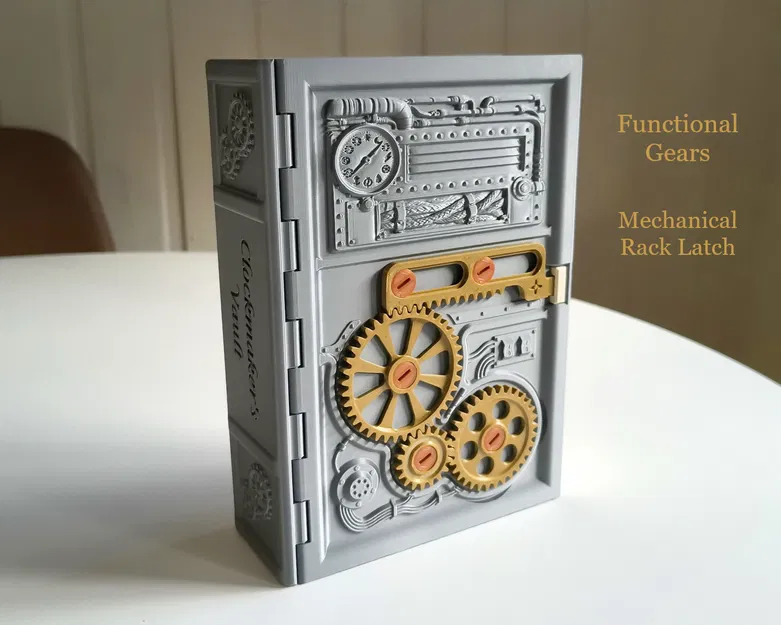

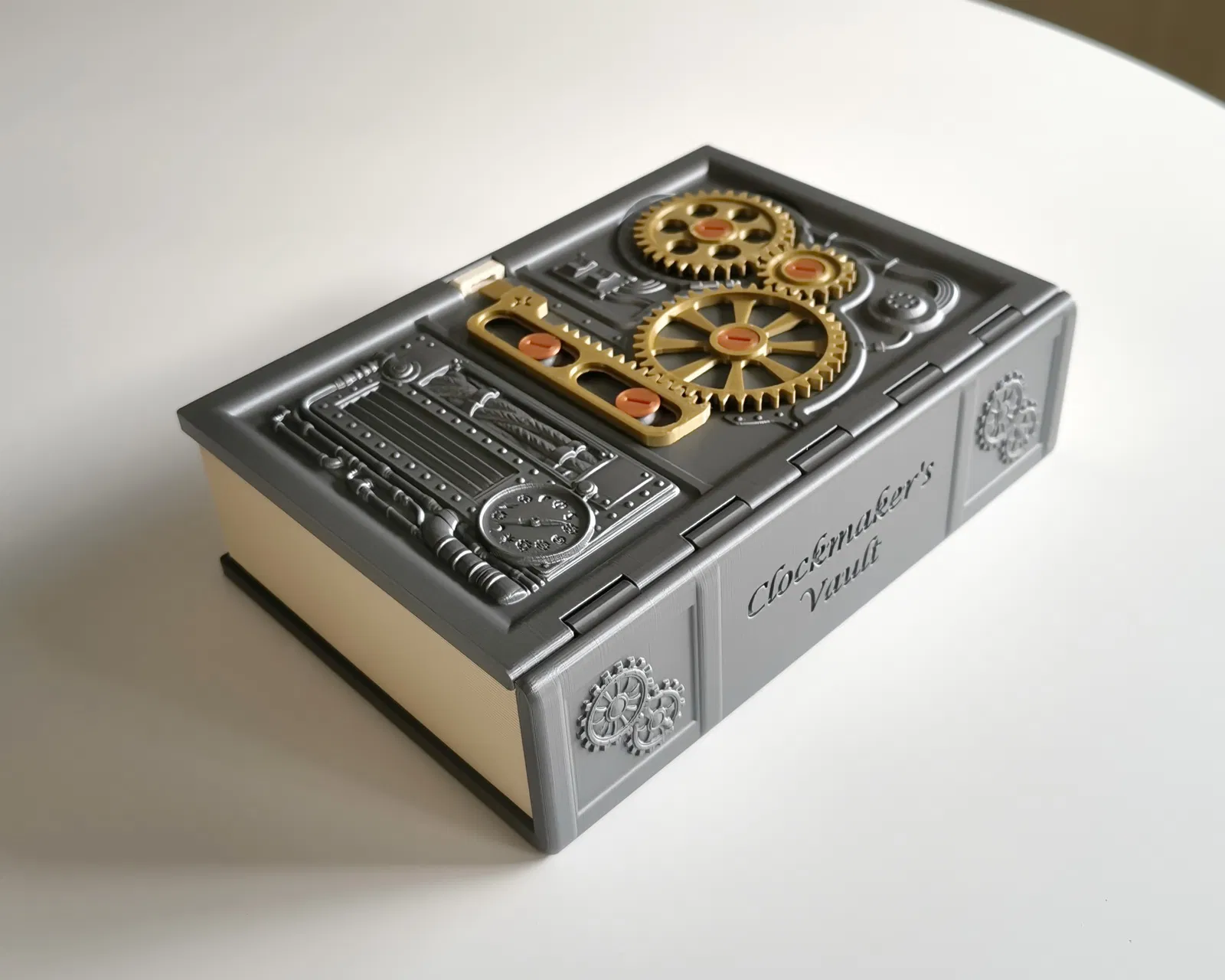

Phần bìa được thiết kế với các bánh răng chạm trổ tỉ mỉ cùng cơ chế thanh răng (rack-and-pinion) tích hợp trực tiếp vào bìa trước và gáy sách. Để hoàn thiện cơ cấu này, bạn cần lắp ráp ba bánh răng riêng biệt, một thanh răng và năm ốc vít in sẵn. Sau khi lắp đặt, các bánh răng sẽ xoay mượt mà, giúp thiết kế trở nên sống động với chuyển động cơ học thật sự thay vì chỉ là vật trang trí tĩnh.

Thanh răng đóng vai trò như một chốt trượt để giữ sách đóng chặt. Khi sử dụng, đầu thanh răng sẽ trượt vào một khe chuyên dụng trên phần nhô lên của ngăn chứa dạng giấy, giúp khóa chặt cuốn sách.

Được thiết kế để hòa quyện hoàn hảo vào giá sách hoặc kệ trưng bày, cuốn sách bí mật này khéo léo che giấu ngăn chứa đồ bên trong trong khi vẫn giữ vẻ ngoài của một cuốn sách trang trí sang trọng. Phần lòng sách rất lý tưởng để lưu trữ các món đồ nhỏ, dụng cụ, trang sức, phụ kiện chơi game hoặc các vật dụng cá nhân khác.

Đây là mẫu thiết kế được tối ưu hóa cho việc in 3D dễ dàng:

• Không cần hỗ trợ (supports)
• Bản lề in ngay tại chỗ (print-in-place)
• Infill thấp (10%) và chỉ cần 2 lớp tường (perimeters)
• Tiết kiệm vật liệu với độ chi tiết bề mặt tuyệt vời
• Góc overhang thấp

Các phiên bản khác trong cùng series: • Secret Storage Book – Phiên bản Hoa • Secret Storage Book – Phiên bản Rồng • Secret Storage Book – Phiên bản Tiên • Secret Storage Book – Phiên bản Valentine • Secret Storage Book – Phiên bản Bướm • Secret Storage Book – Phiên bản Rồng Núi • Secret Storage Book – Phiên bản Rồng Con • Secret Storage Book – Phiên bản Phục Sinh

CÁC TÍNH NĂNG CHÍNH:

• Định dạng sách khổ A5
• Bản lề chức năng in tại chỗ
• Nắp đóng sử dụng nam châm
• Không cần hỗ trợ
• Tùy chỉnh tiêu đề sách qua phần mềm cắt lớp (slicer)
• Cơ chế khóa thanh răng và bánh răng hoạt động thực tế

CHỐT CƠ HỌC: Hộp chứa bên trong được in riêng và cố định vào bìa sách bằng vài giọt keo. Cả bìa sách và phần chèn đều có các tab hỗ trợ phụ (sacrificial tabs) dễ dàng bẻ bỏ sau khi in để đảm bảo bề mặt sạch sẽ.

KHUYẾN NGHỊ IN ẤN:

• Chất liệu: PLA
• Chiều cao lớp: 0.15mm (0.2mm tùy chọn)
• Perimeters: 2
• Infill: ~10%
• Supports: Không cần thiết

Để đạt chất lượng dập nổi tốt nhất, hãy in cuốn sách ở tư thế đứng thẳng. Khuyến khích dùng brim 5mm để tăng độ bám dính. Đối với tab khóa, hãy tăng số lượng perimeters lên 4 để tăng độ bền. File dự án PrusaSlicer đi kèm đã được áp dụng các thiết lập này.

HƯỚNG DẪN LẮP RÁP:

1. Bẻ hai tab hỗ trợ phụ trên bìa sách.
2. Bẻ hai tab hỗ trợ phụ trên ngăn chứa giấy.
3. Căn chỉnh cẩn thận phần tab khóa vào lỗ tương ứng trên bìa trước. Lưu ý: Phải lắp thử trước khi dán keo để đảm bảo căn chỉnh chuẩn xác.
4. Lắp ráp các bánh răng theo hình ảnh minh họa bằng ốc vít đi kèm. Lưu ý: Không siết ốc quá chặt để tránh làm hỏng chi tiết!
