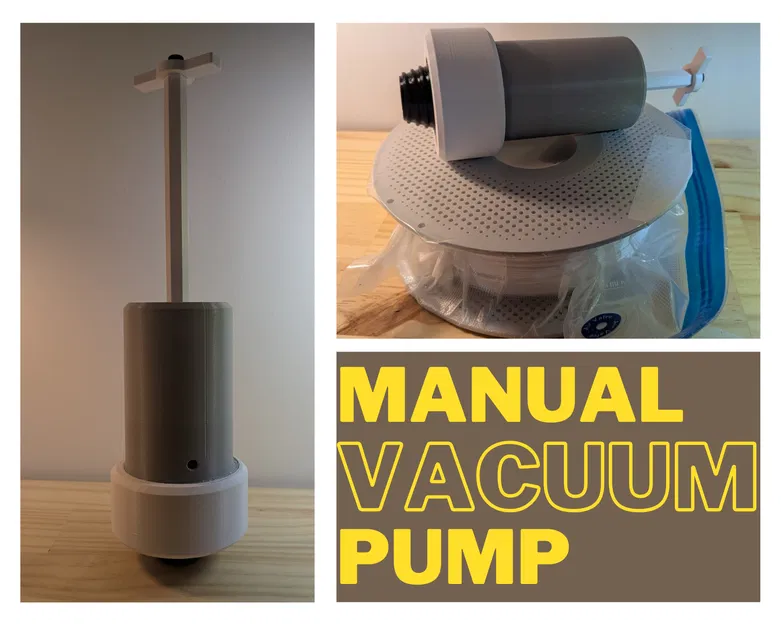

Bơm hút chân không thủ công cho túi đựng sợi in 3D (đã kiểm nghiệm)

BƠM HÚT CHÂN KHÔNG THỦ CÔNG

GIỚI THIỆU

Mình muốn thiết kế cái bơm chân không này theo cách đơn giản và dễ tiếp cận nhất có thể. Tuy nhiên, cũng có một vài thay đổi nhỏ để đảm bảo độ bền cho bơm.

THÔNG TIN

Vật liệu sử dụng:

• PETG, PCTG, ABS hoặc ASA cho các bộ phận bên ngoài và piston
• TPU cho gioăng làm kín piston và đầu ra của bơm
• 2 ốc M5x20mm
• 2 M5 Heat Inserts (ốc cấy nhiệt)
• Mỡ bôi trơn PTFE (hoặc bất kỳ loại mỡ bôi trơn nào khác)

Mẹo nhỏ:

• Mình thực sự khuyên bạn nên dùng thiết lập in mà mình đã sử dụng cho TPU. Bạn có thể tìm thấy trong file vacuum pump-tpu.3mf.
• Đảm bảo các bộ phận in bằng TPU không bị thủng hoặc đứt. Điều này có thể làm giảm khả năng kín khí. Mình đã dùng máy sấy tóc để xử lý khi cần thiết.
• Có khả năng gioăng piston không khớp hoàn toàn với thân bơm tùy vào máy in của mỗi người. Đừng lo, phần gioăng được thiết kế để dễ dàng điều chỉnh. Hãy phóng to (upscale) mô hình nếu cần.

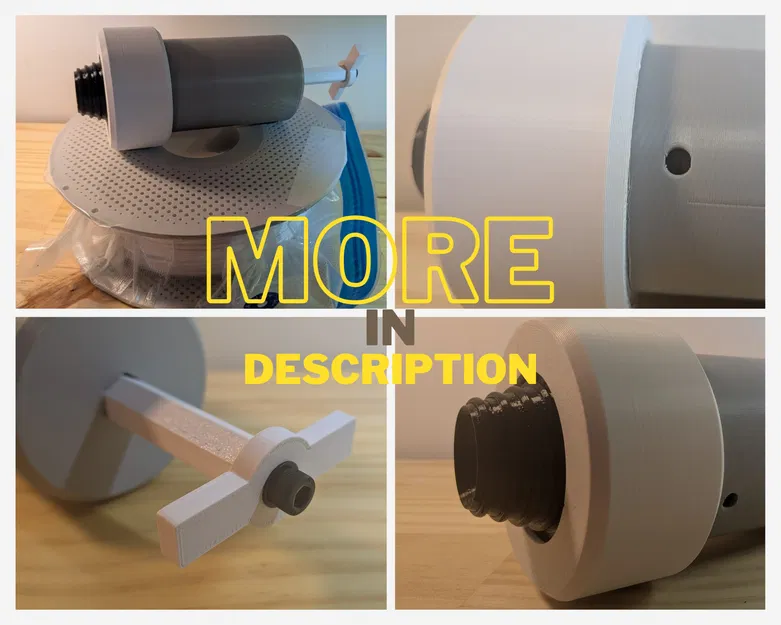

• Cái lỗ ở bên hông bơm đóng vai trò là "van" được điều khiển bằng ngón cái: nhấn khi kéo piston lên và thả ra khi nhấn piston xuống - bơm sẽ hút khí.
• Nhớ bôi trơn cho piston nhé.

HƯỚNG DẪN LẮP RÁP

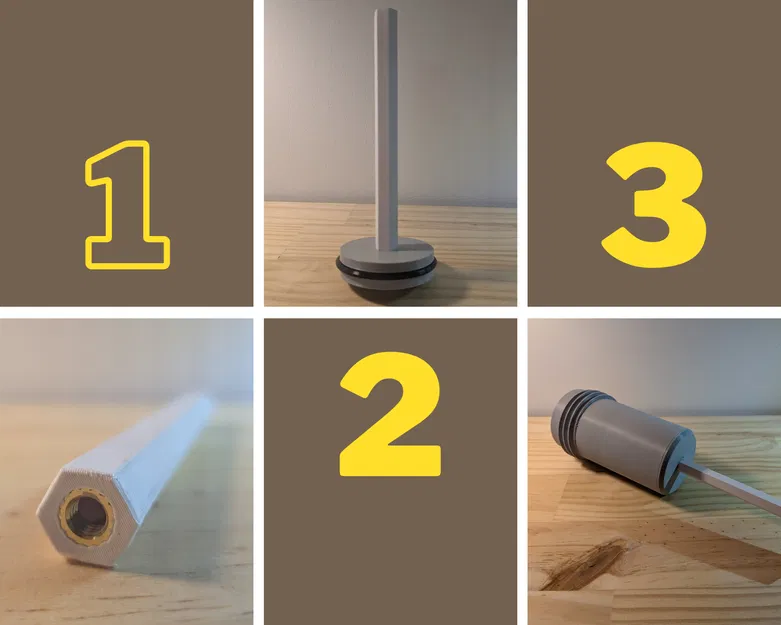

1. Lắp 2 ốc M5 Heat Inserts vào thanh piston. Cẩn thận đừng để nhiệt quá cao làm biến dạng thanh.

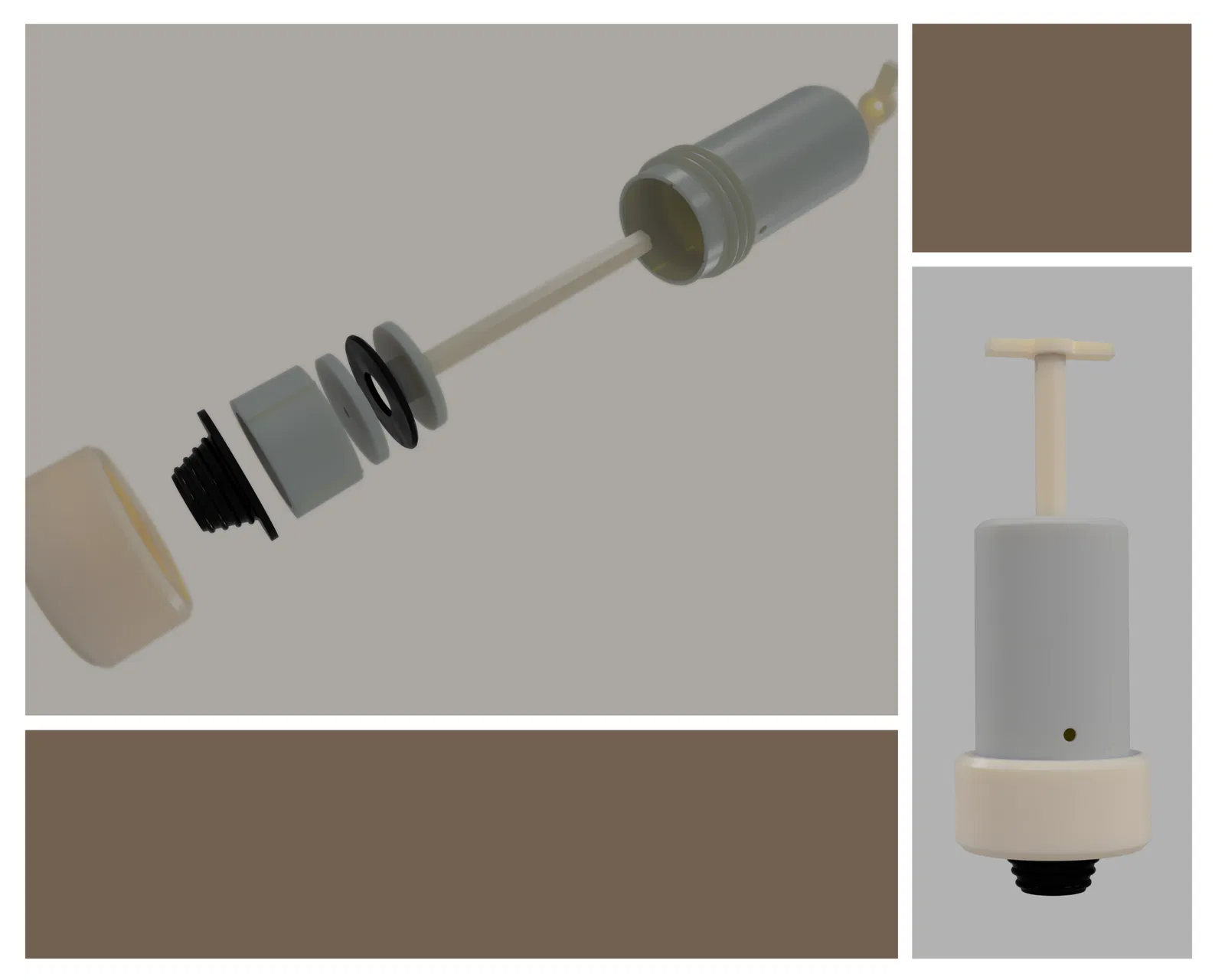

2. Lắp phần dưới, gioăng và phần trên của piston vào thanh piston rồi cố định bằng ốc vít.
3. Lắp bộ phận vừa làm vào thân trên của bơm.

4. Bôi trơn piston.

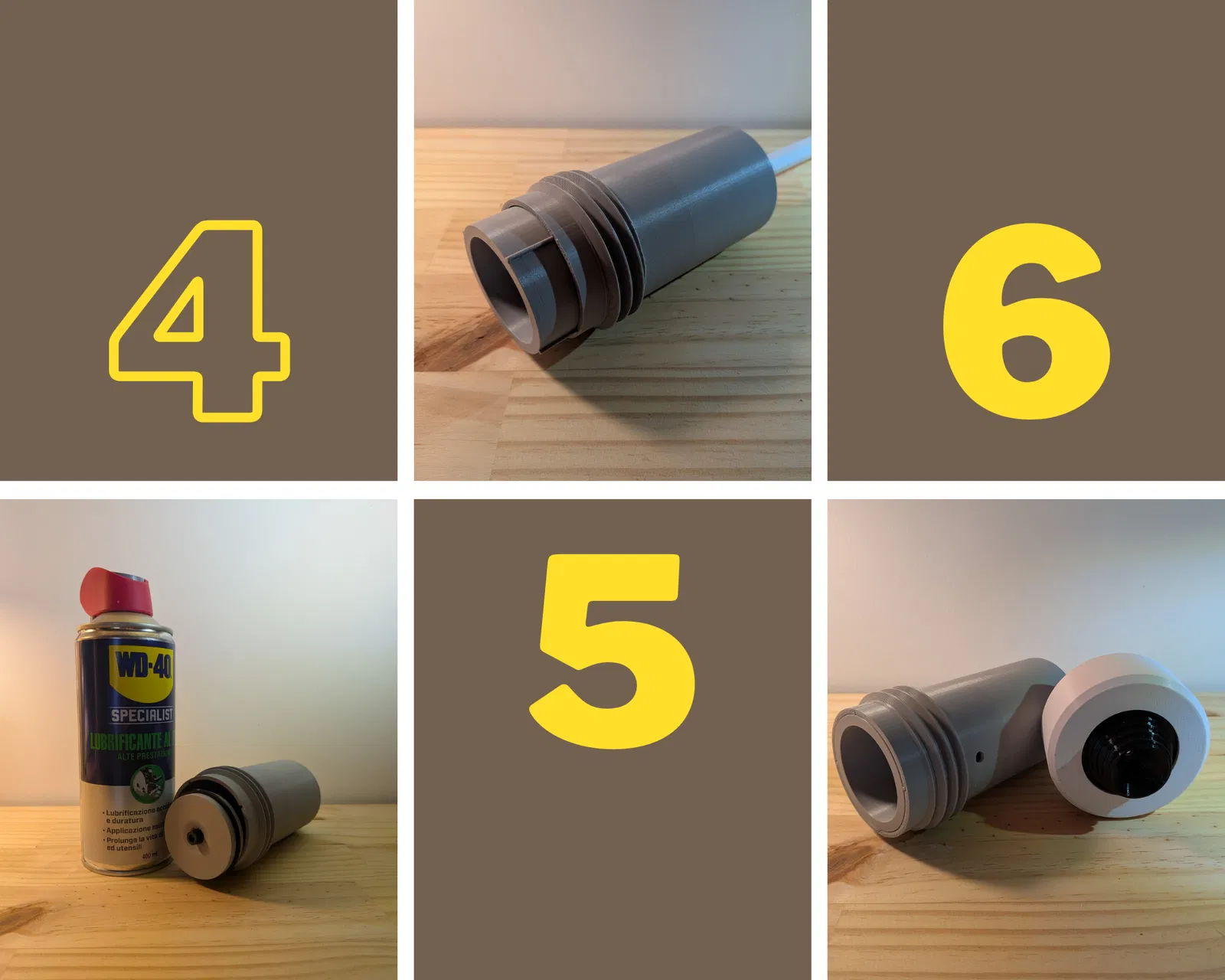

5. Lắp vòng đệm (spacer).
6. Lắp vòi bơm vào đầu bơm.

7. Vặn chặt đầu bơm vào thân. LƯU Ý: Hãy đảm bảo đầu bơm khớp hoàn toàn vào thân để đảm bảo độ kín khí.
8. Cố định tay cầm vào thanh piston bằng ốc M5.
9. Xong rồi!

CƠ CHẾ HOẠT ĐỘNG

Cái lỗ ở bên hông bơm đóng vai trò là "van" điều khiển bằng ngón cái:

• Nhấn khi kéo piston lên và thả ra khi nhấn xuống - bơm sẽ hút khí.
• Nhấn khi nhấn piston xuống và thả ra khi kéo lên - bơm sẽ đẩy khí ra ngoài.

Đúng vậy, bơm này cũng có thể dùng để thổi khí (ví dụ như thổi bóng bay).

Xin lỗi vì tiếng Anh của mình không được tốt.
