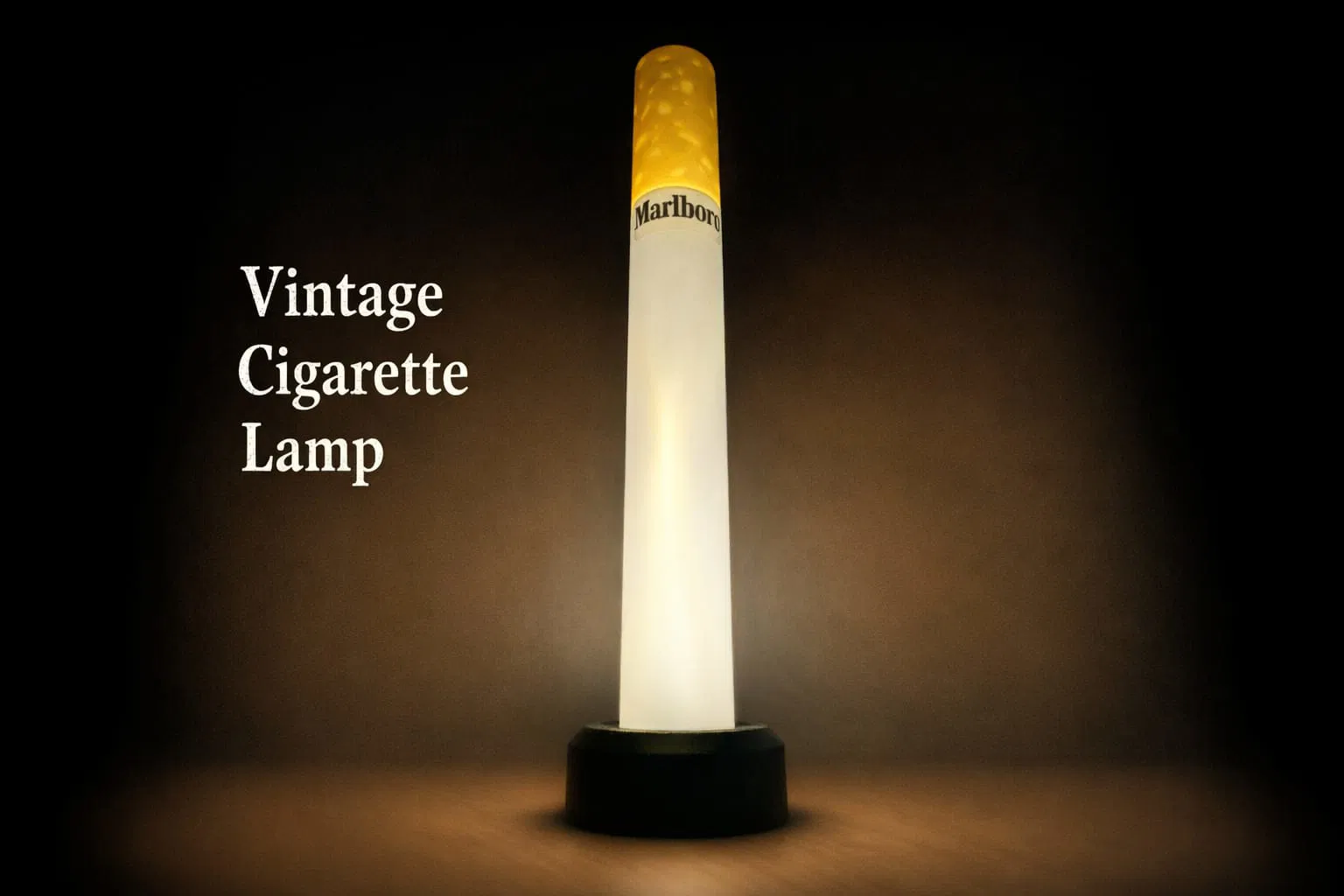

Đèn trang trí Vintage Cigarette Lamp độc đáo

Tạo điểm nhấn với ánh sáng ấm áp, phong cách retro cho bàn làm việc hoặc kệ sách của bạn với chiếc đèn hình điếu thuốc độc đáo này. Thiết kế tối giản và theo dạng module, gồm 3 phần in 3D bao quanh dải đèn COB LED, sử dụng nguồn USB-C tiện lợi. Phần "đầu lọc" màu vàng đóng vai trò như bộ tán sáng, giúp ánh sáng lan tỏa dịu nhẹ dọc theo thân đèn.

Kích thước: Tổng chiều cao khoảng 230 mm (tính cả đế) Số phần in: 3 (Đế, Thân ống, Đầu lọc)

Đặc điểm nổi bật

• In đơn giản với 3 phần: Đế, Thân ống (tán sáng), Đầu lọc (đầu thuốc).
• Nguồn USB-C: Mạch adapter USB-C nhỏ gọn được giấu khéo léo trong đế.
• Đèn COB LED: Sử dụng dải COB LED 200 mm cho ánh sáng đều, không bị lộ điểm sáng.
• Căn chỉnh bằng nam châm: Dùng nam châm D5×1 để kết nối dải LED với phần đầu.
• Cố định bằng ốc: Sử dụng 2 ốc M2×4 đầu trụ để gắn mạch USB-C.

Lưu ý về thương hiệu: Khu vực dán nhãn trong hình có thể để trống hoặc tùy chỉnh bằng graphic/decal riêng của bạn. Mọi logo thương hiệu chỉ dùng cho mục đích trang trí cá nhân—vui lòng không phân phối lại các thiết kế có bản quyền.

Danh sách vật liệu (BOM)

Các phần in 3D

• Đế — Geeetech Black PETG
• Thân ống (tán sáng) — Geeetech White Matt PLA
• Đầu lọc — Geeetech Yellow PETG

Phần cứng & linh kiện điện tử

• 2× ốc M2×4 mm (đầu trụ)
• 1× mạch USB-C adapter (đầu ra 5V) Link
• 1× dải COB LED, 200 mm Link
• 5× nam châm D5×1 mm (có thể dùng loại tương đương) Link
• Ống co nhiệt
• Dây điện để hàn dải COB LED vào mạch
• Keo dán nhựa in 3D

Để làm nhãn, mình dùng máy Niimbot D110 với nhãn trong suốt, bạn cũng có thể dùng bất kỳ máy in nhãn nào khác.

Cài đặt in ấn (khuyên dùng)

Thông số chung

• Chiều cao lớp in: 0.20 mm (0.16 mm nếu muốn phần thân mịn hơn)
• Tường (Perimeters): 2
• Độ đặc (Infill): 10–15% (Gyroid)
• Support: Chỉ cần cho phần đế
• Brim: 3–5 mm cho thân ống và đầu lọc để tránh bong mép.

Lựa chọn vật liệu

• Thân ống (White Matt PLA): PLA tán sáng rất tốt và cho chi tiết sắc nét.
• Đế (Black PETG): PETG giúp chịu nhiệt và tăng trọng lượng cho đèn.
• Đầu lọc (Yellow PETG): PETG tạo màu vàng ấm và bền, dùng loại xuyên sáng (translucent) là tốt nhất.

Hướng đặt linh kiện

• Đế: In ngược và dùng support ở vị trí đặt thân ống.
• Thân ống: In đứng để vân lớp đồng tâm, giúp tán sáng đều.
• Đầu lọc: In đứng.

Lắp ráp

Tóm tắt các bước chính:

1. Gắn mạch USB-C vào đế bằng ốc M2.
2. Luồn dải COB LED từ phía trên đế xuống.
3. Hàn dải LED vào mạch bằng 2 dây điện (VCC và GND).
4. Dùng 4 nam châm bọc ống co nhiệt vào đầu dải LED (dùng keo để cố định dải LED vào ống co nhiệt).
5. Gắn 1 nam châm vào phần đầu lọc ở hốc đã thiết kế.
6. Dán đầu lọc vào thân ống.
7. Dán nhãn (tùy chọn).
8. Đút dải LED vào thân ống cho đến khi nam châm tự hút và căn chỉnh đúng vị trí.
