Khay gắn ổ cứng 3.5" thay thế cho HP Z2 SFF G5 Workstation
Khay đựng ổ cứng 3.5" được thiết kế riêng để lắp đặt cho máy trạm HP Z2 SFF G5. Đây là giải pháp thay thế hoàn hảo giúp giữ ổ cứng cố định và an toàn trong thùng máy khi hãng không đi kèm khay sẵn.
Mô tả
Tôi có mua vài bộ HP Z2 SFF G5 Workstation cũ để trang bị cho công ty và định gắn thêm ổ cứng 3.5". Tiếc là khi mở thùng máy ra, tôi mới phát hiện thiếu mất cái khay đựng ổ cứng (caddy).

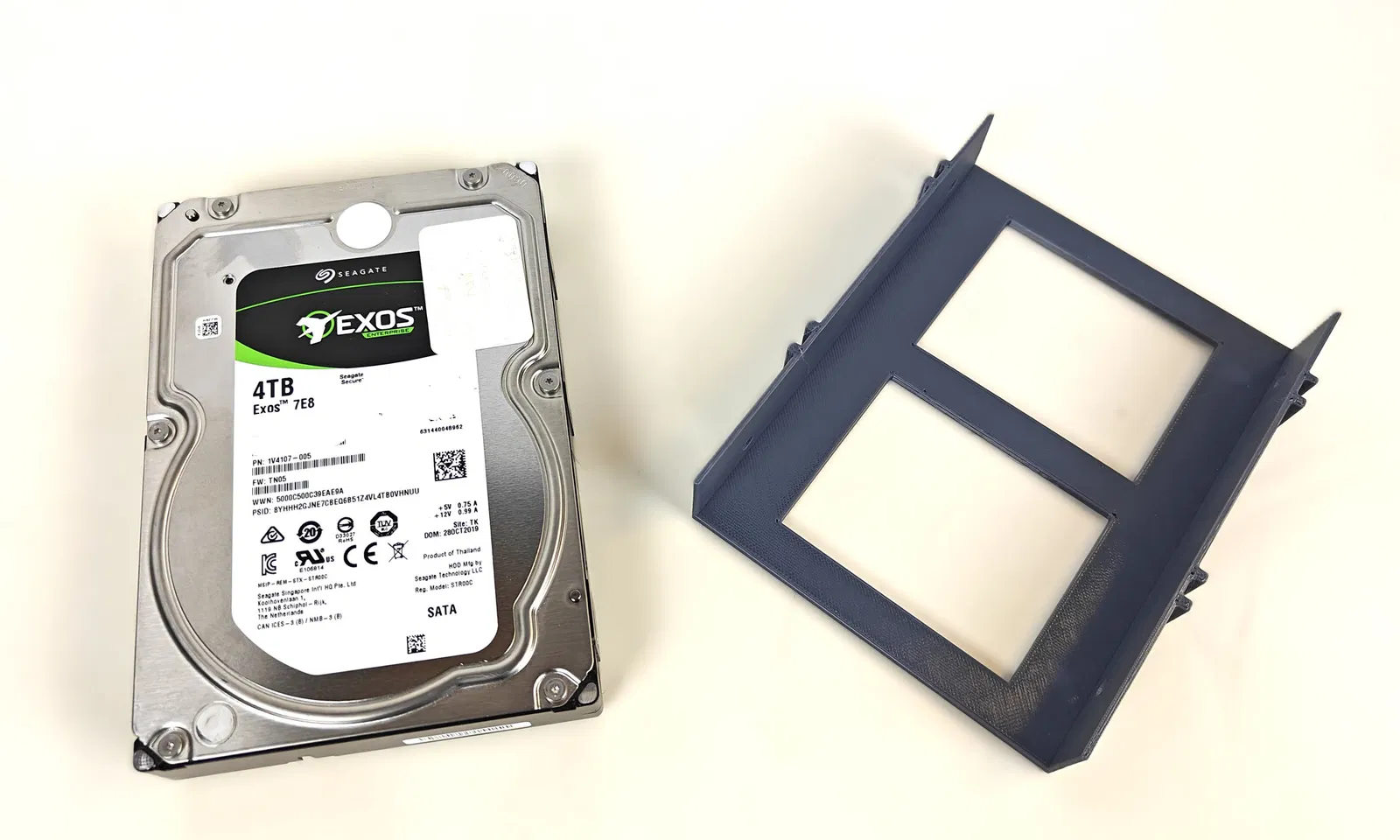

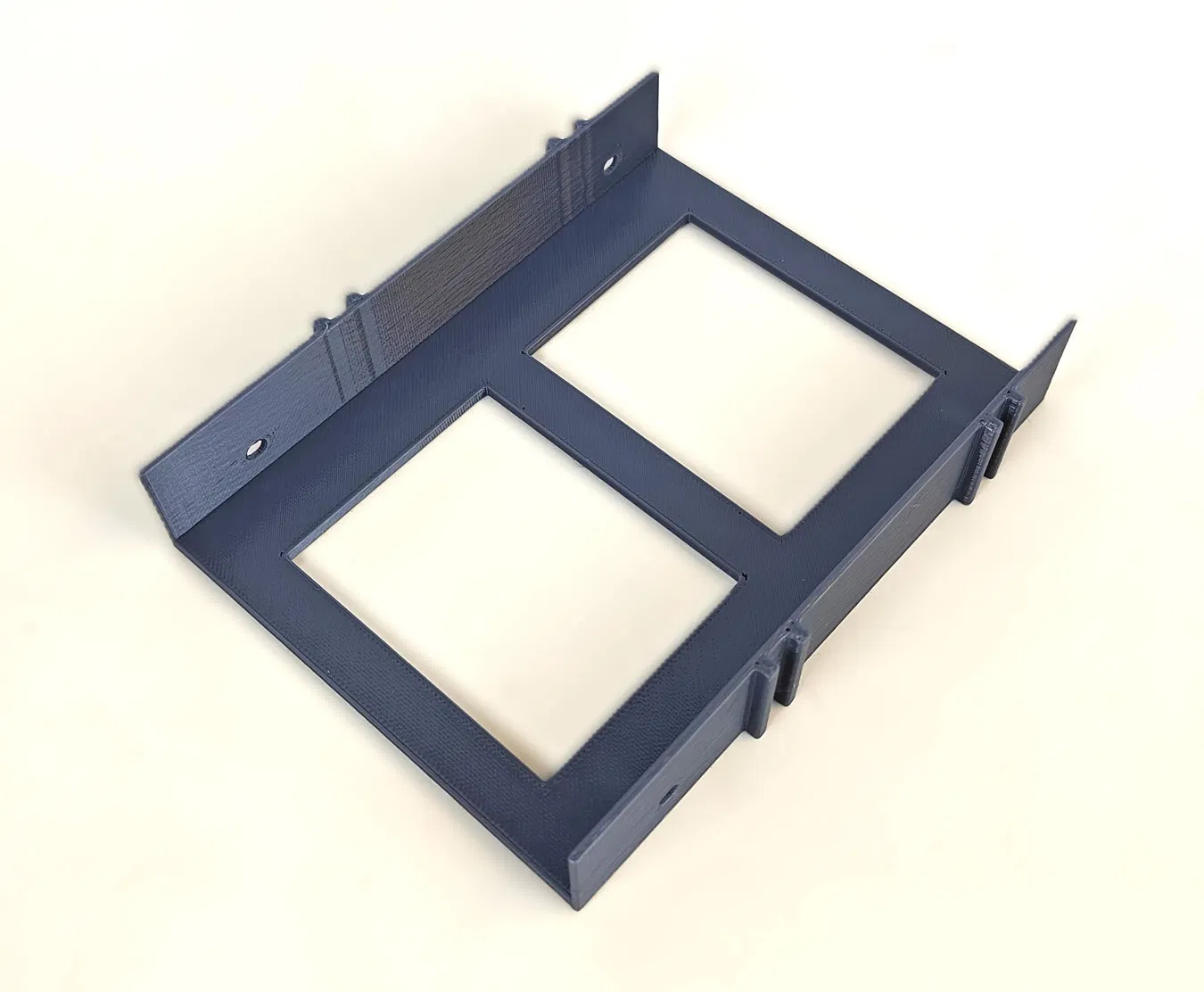

Tôi không tìm mua được phụ kiện thay thế này trên mạng, nhưng tình cờ xem được một video trên YouTube hướng dẫn lắp ổ cứng có dùng khay, thế là tôi có ngay tham khảo. Tôi đã tự thiết kế một cái khay đơn giản giúp bảo vệ ổ cứng và giữ nó cố định, không bị trượt trong thùng máy.
Các bạn nhớ dùng nhựa chịu nhiệt như PETG hoặc ABS nhé. Tôi in với độ đặc (infill) 20% và không cần dùng support.
Hướng dẫn lắp đặt

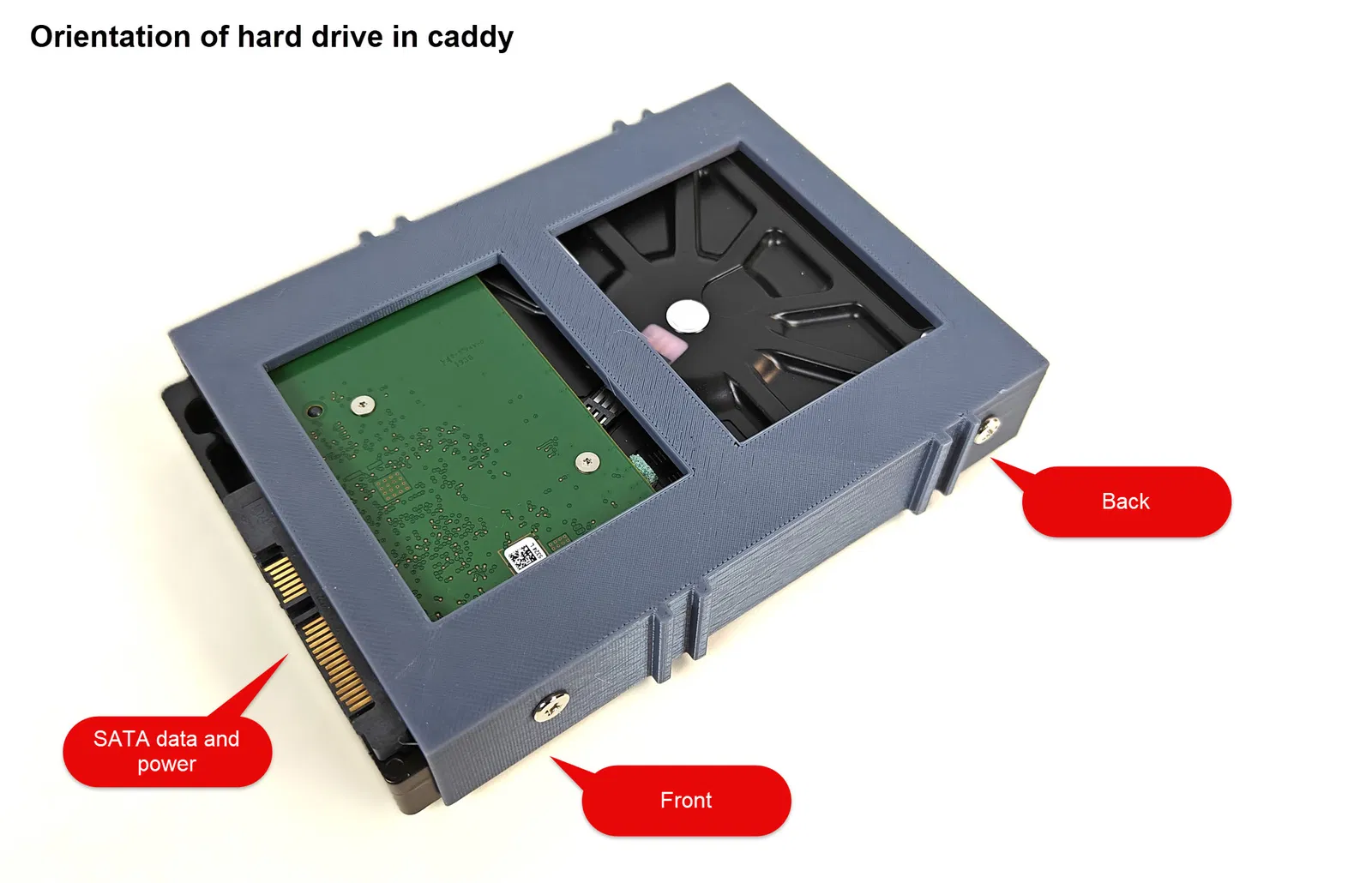

- Gắn ổ cứng vào khay bằng 4 con ốc ổ cứng chuẩn (#6-32).
- Cắm cáp SATA và dây nguồn vào.

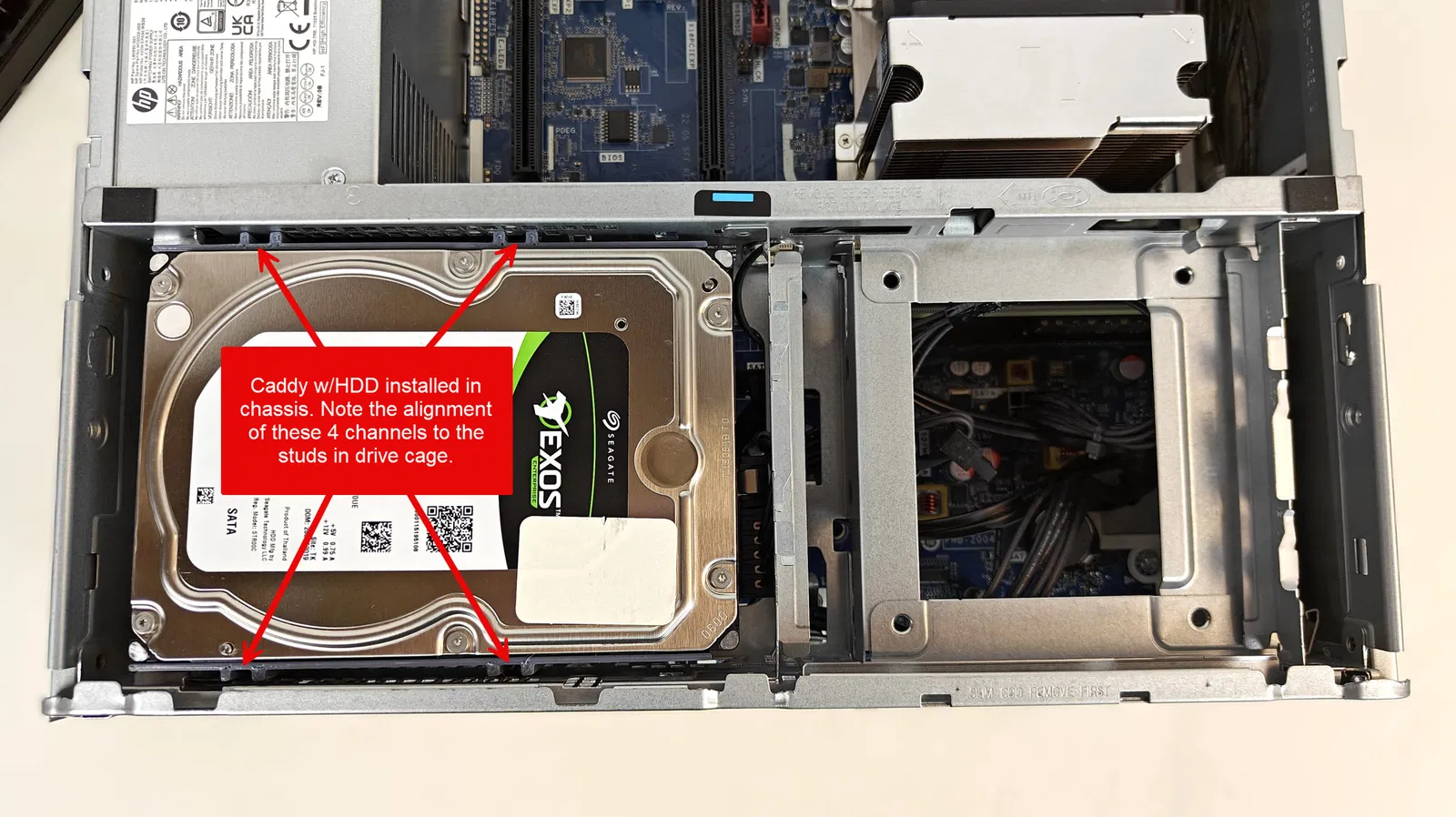

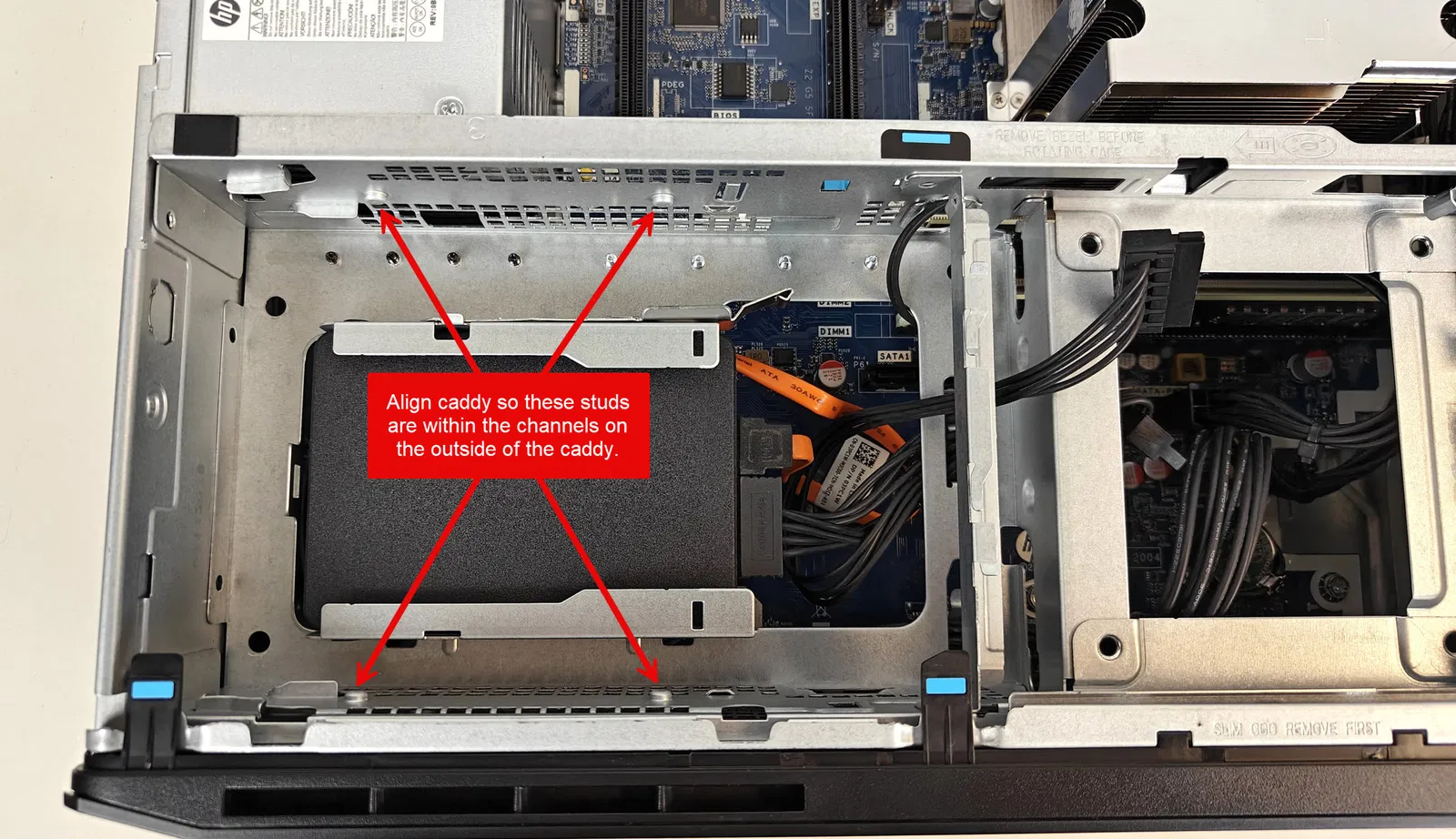

- Căn chỉnh các rãnh ở vách ngoài của khay khớp với 4 chốt trong khoang ổ đĩa, sau đó trượt khay xuống cho đến khi kịch vị trí.
