Hộp relay đơn giản một kênh cho Raspberry Pi và Arduino

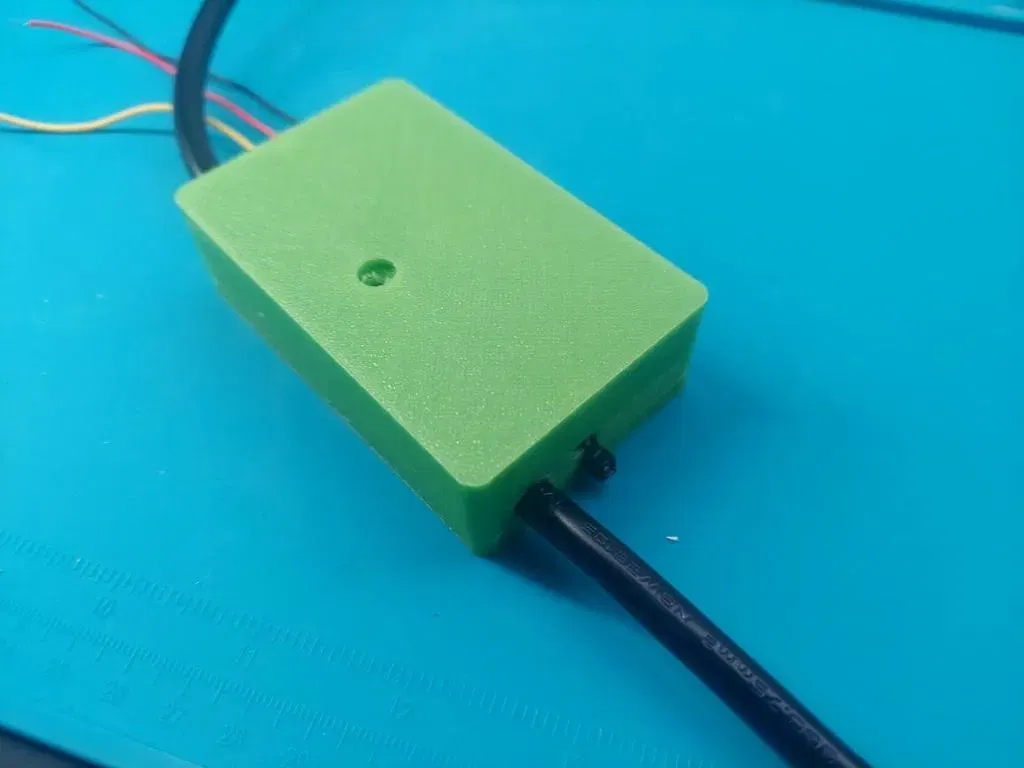

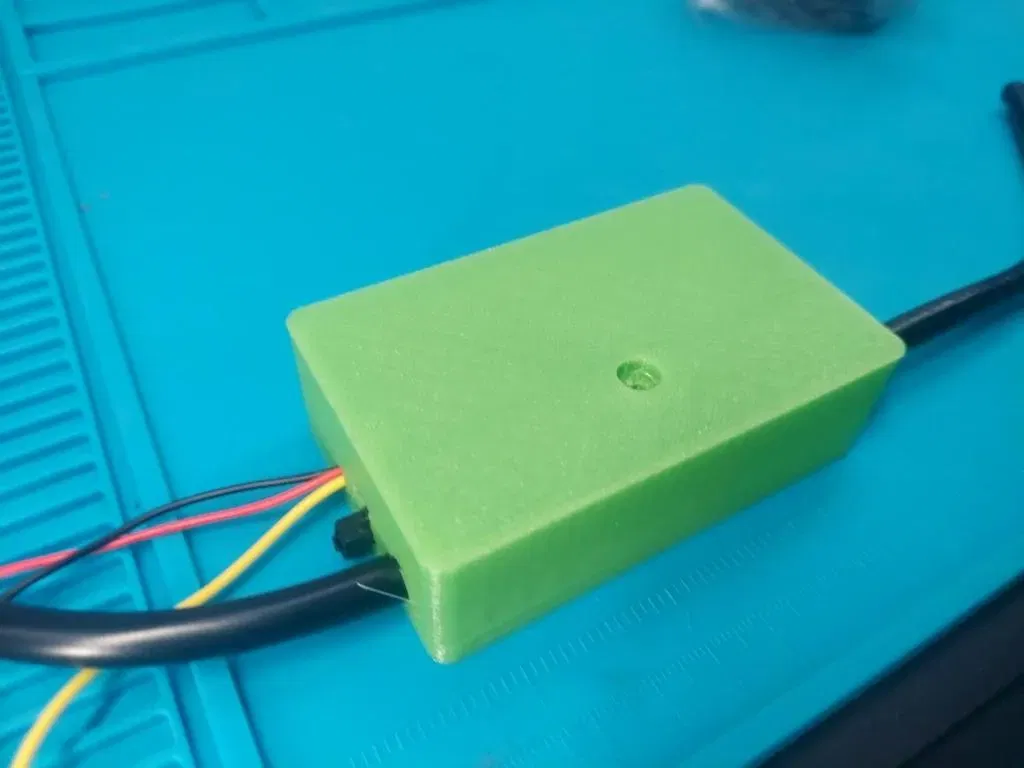

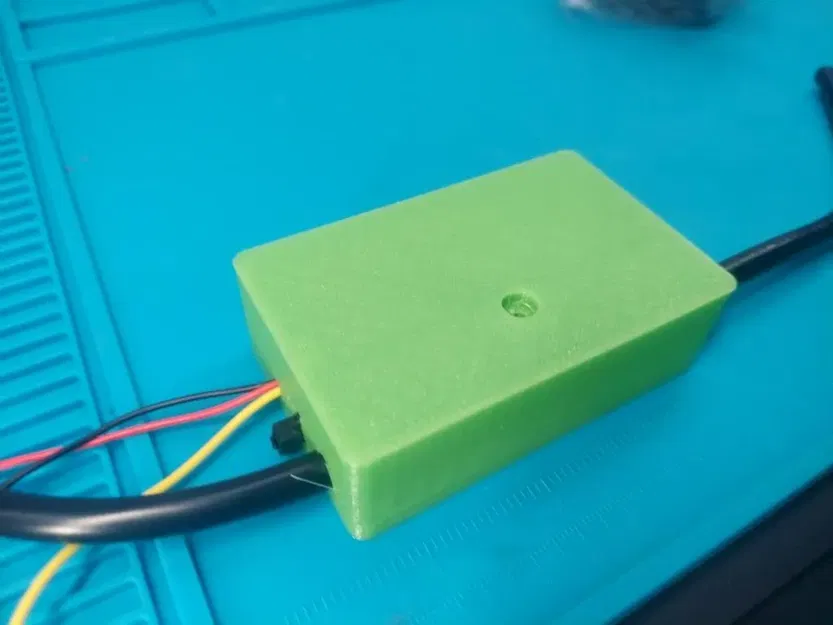

Đây là một vỏ đơn giản cho một hộp rơ le được điều khiển bởi Raspberry Pi hoặc Arduino. Sử dụng theo rủi ro của riêng bạn, đặc biệt khi xử lý với tải AC.

Thiết kế được xây dựng để có thể in dễ dàng với máy in FDM và có đủ dung sai cho hầu hết các máy in (tôi hy vọng). Nó nên rất dễ in.

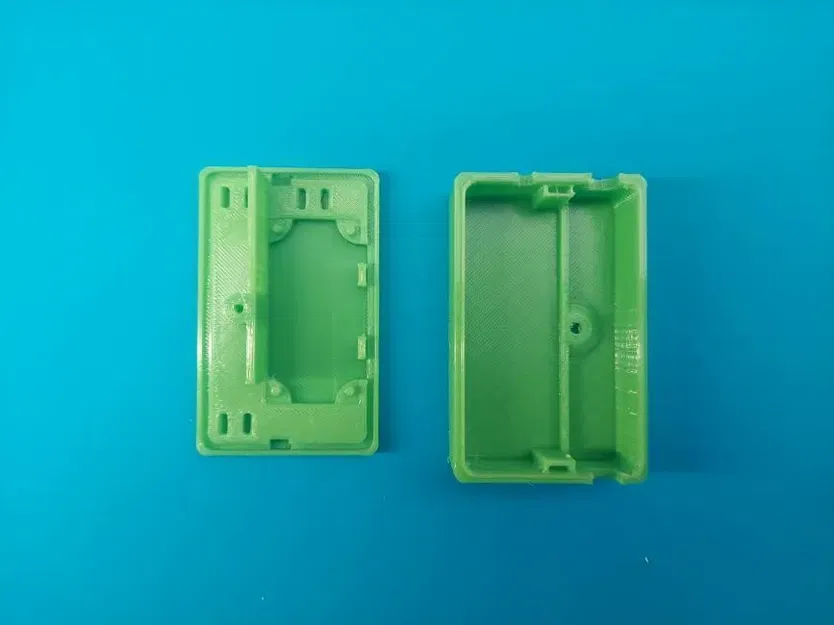

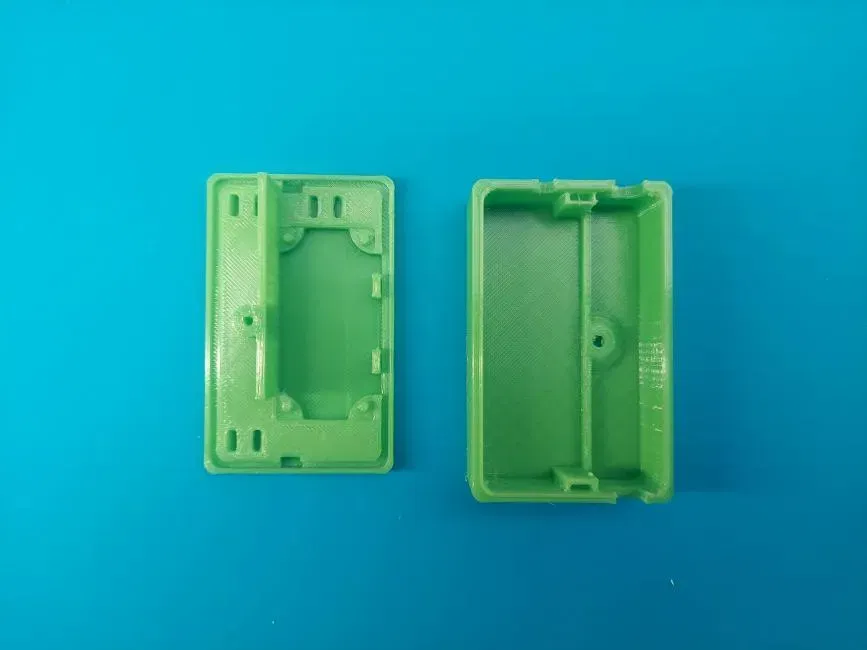

Trong trường hợp mô-đun rơ le của bạn không vừa vặn chính xác, bạn có thể cắt bỏ các chân gắn và kẹp để làm cho nó trở nên lỏng lẻo.

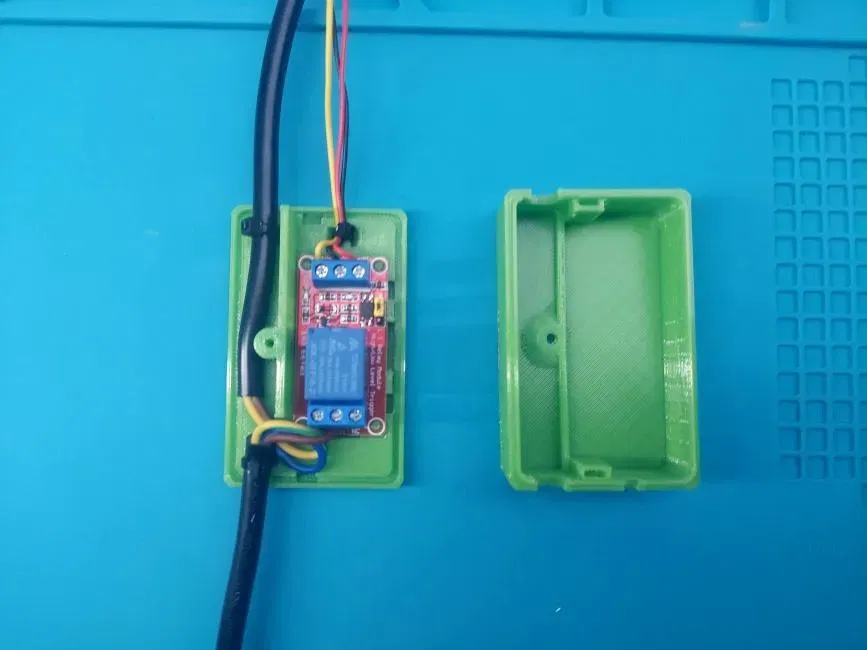

Thiết kế có 2 kênh (một ở trên và một ở dưới) để phù hợp với dây zip nhằm cố định cáp vào đế. Bạn có thể đóng hộp bằng cách sử dụng một vít đơn hoặc đơn giản sử dụng các kênh dây zip ở trên và dưới để lắp ráp không cần dụng cụ. Vì vậy, bạn có thể hoàn toàn sử dụng thiết kế này mà không cần bất kỳ dụng cụ hay vít nào. Chỉ cần một đống dây zip (tổng cộng 5 cái).

Tất nhiên, bạn cũng có thể dán vỏ lại.

Bạn có thể sử dụng các mô-đun rơ le đơn giản như cái này.

Lấy cảm hứng từ Hộp điều khiển rơ le

Cài đặt in

Thương hiệu máy in:

Anycubic

Máy in:
