Mặt nạ (Face Plate) cho cổng cấp nước RecPro RV City Water

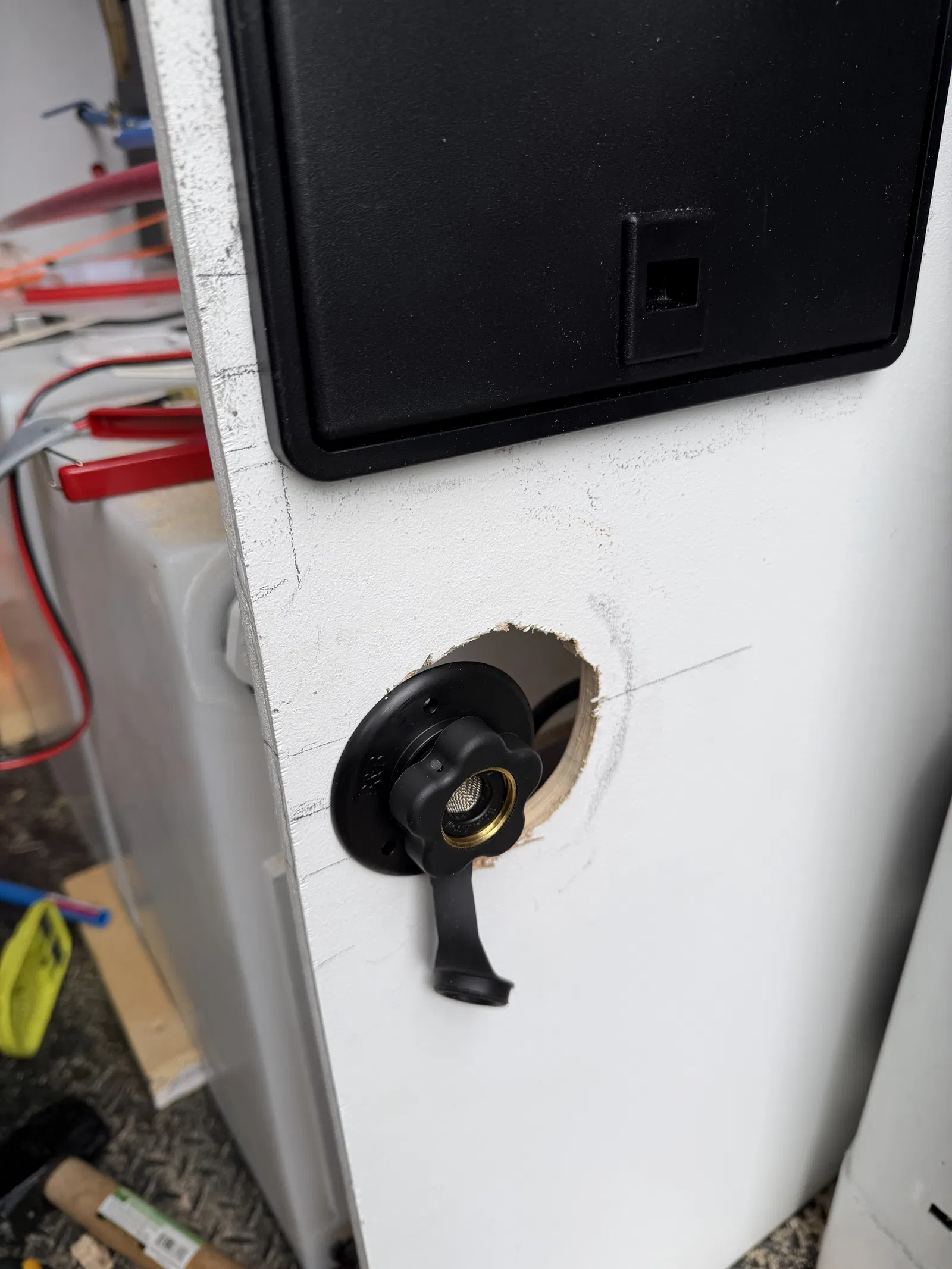

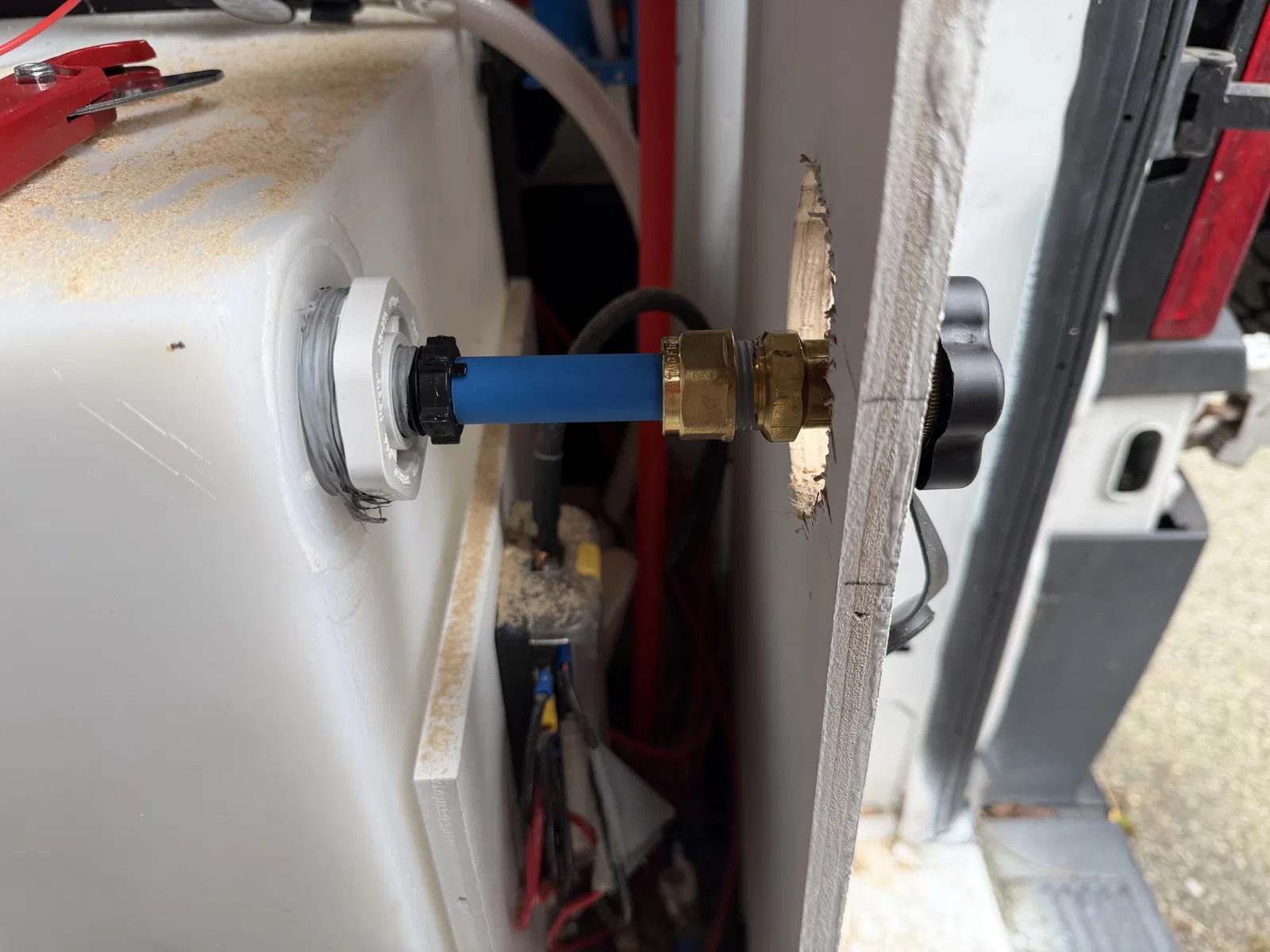

Mình vừa thay cái cổng cấp nước trọng lực (gravity fill inlet) trên xe van bằng một cổng cấp nước trực tiếp (city water inlet) mới, nên cần làm một cái mặt nạ (faceplate) để che đi cái lỗ cũ kích thước lớn hơn.

Mẫu thiết kế này dựa trên RecPro RV City Water Fill Inlet (Amazon; link không phải tiếp thị).

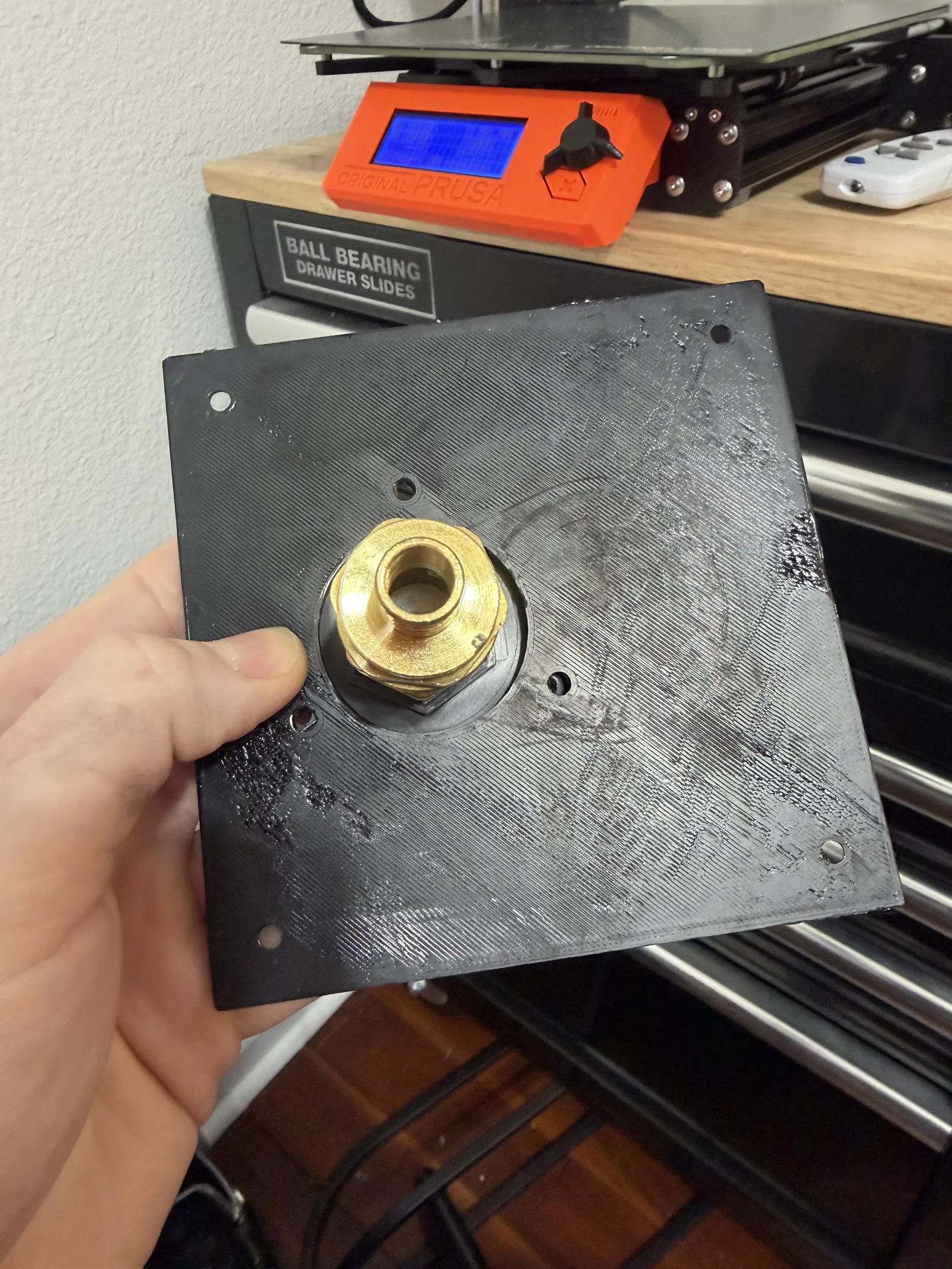

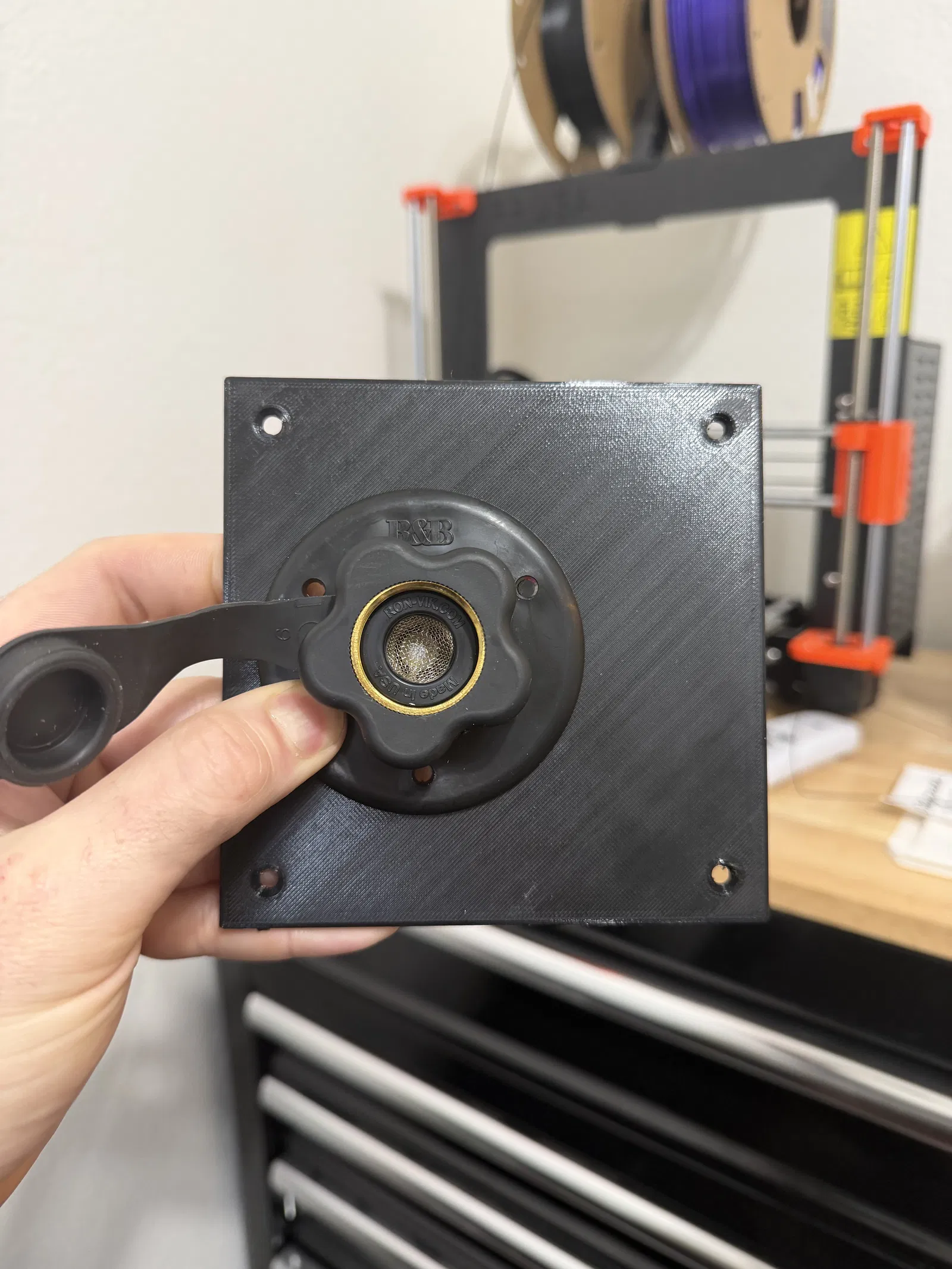

Cái lỗ được mình cố tình làm lệch tâm để vừa với xe van của mình, nhưng mình đã kèm theo file OpenSCAD để bạn có thể dễ dàng thay đổi kích thước. Các biến số, đơn vị tính bằng inch:

• width: chiều rộng tổng thể của mặt nạ
• height: chiều cao tổng thể của mặt nạ
• thickness: độ dày mặt nạ (mặc định là 1/8 inch)
• radius: bán kính bo góc
• hole_diameter: đường kính lỗ chính (mặc định lớn hơn một chút so với cổng RecPro)
• outer_diameter: đường kính ngoài của mặt nạ tích hợp trên cổng cấp nước, dùng làm tham chiếu cho khoảng cách các lỗ bắt vít
• hole_x: độ lệch ngang của lỗ chính (mặc định không nằm ở tâm)
• hole_y: độ lệch dọc của lỗ chính (mặc định nằm ở giữa height / 2)
• corner_hole_dia, countersink_dia, và countersink_depth: kích thước các lỗ bắt vít ở góc, phù hợp cho ốc vít gỗ số 8.
