Kệ Đựng Đồ M3M Plate Shelves Cho Mini Rack 10 Inch

Các Phụ Kiện Đi Kèm

M3M Rail Connectors (Khớp Nối Thanh Ray)

Sử dụng để kết nối các kệ với nhau.

M3M 1U Panels cho Mini Rack 10 inch

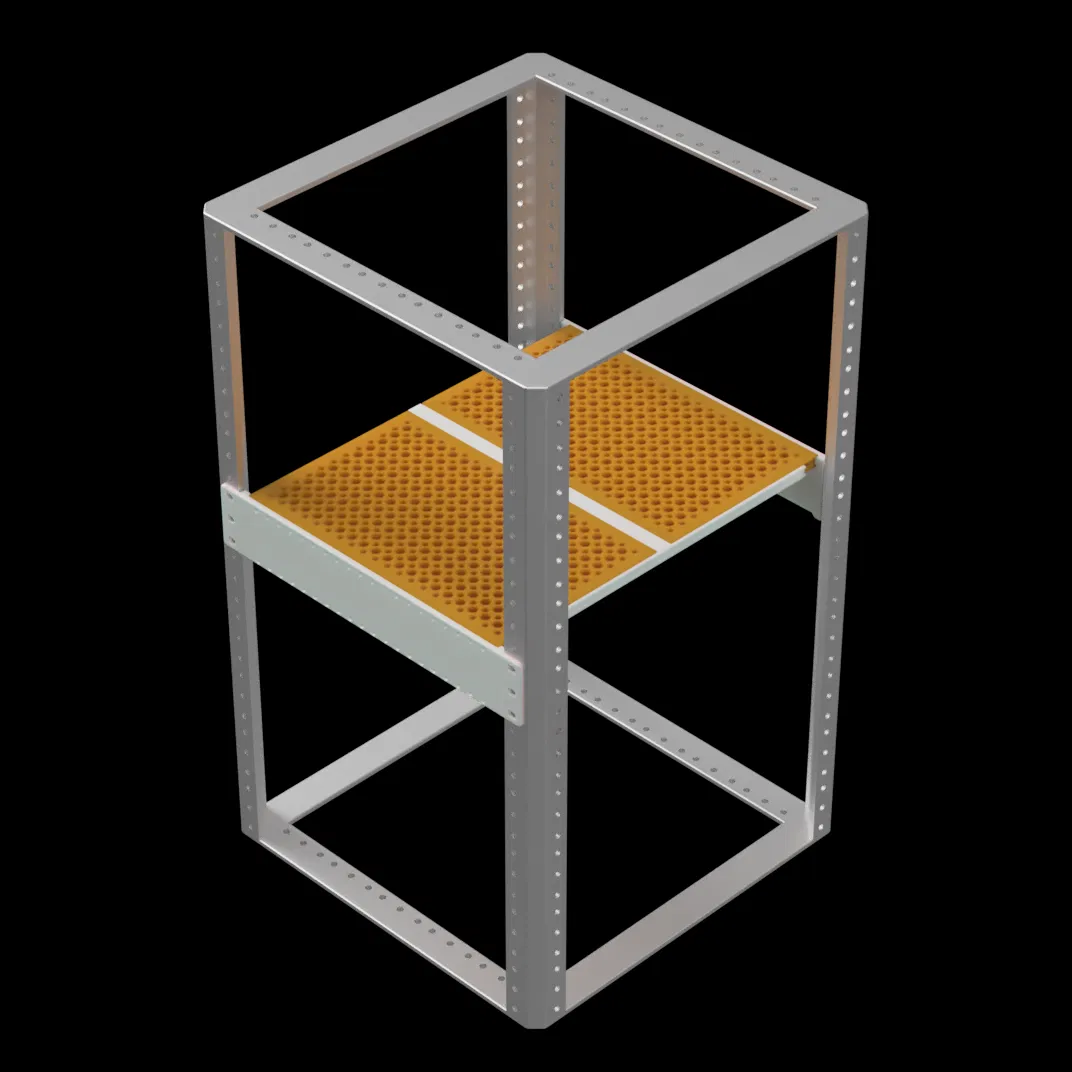

Phần thanh ray âm của kệ sẽ trượt qua thanh ray dương ở mặt sau của tấm panel, tạo thành một chiếc kệ khi được bắt vít lại với nhau. Hệ thống này có thể gắn lên mini rack 10 inch tương tự như các loại kệ kim loại 1U thông dụng.

Thông tin phiên bản v4 (Hiện tại)

• Các lỗ để bắt ốc nhiệt (heat-set insert) có thiết kế hai chiều, giống nhau ở cả hai mặt.
• Các lỗ cố định là loại một chiều, chỉ hoạt động chính xác như các khe t-slot không cần dụng cụ ở một mặt.
• Các thanh ray âm bao quanh toàn bộ kệ, giúp kệ có thể khớp với các thanh ray dương ở bất kỳ cạnh nào trong 4 cạnh.
• Kết hợp với các tấm panel M3M 1U v4 để tạo thành kệ cho mini rack 10 inch.

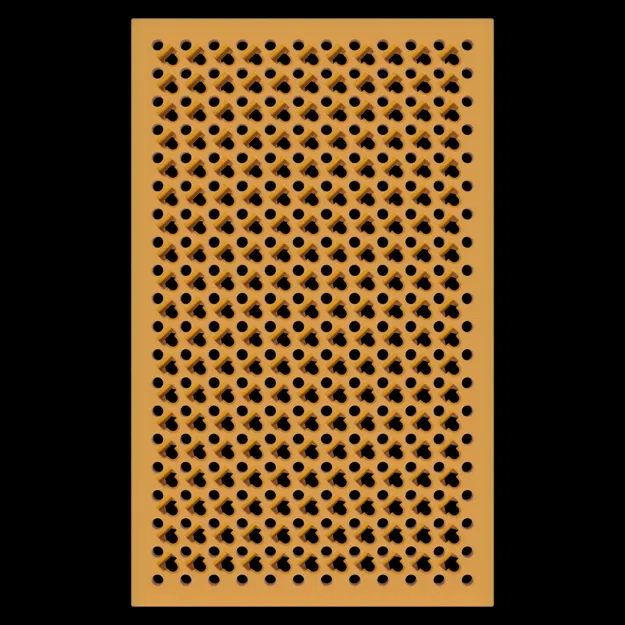

Kích thước mô hình

Đế kệ:

• Độ dày: 7.3mm.
• Chiều rộng: 210mm.

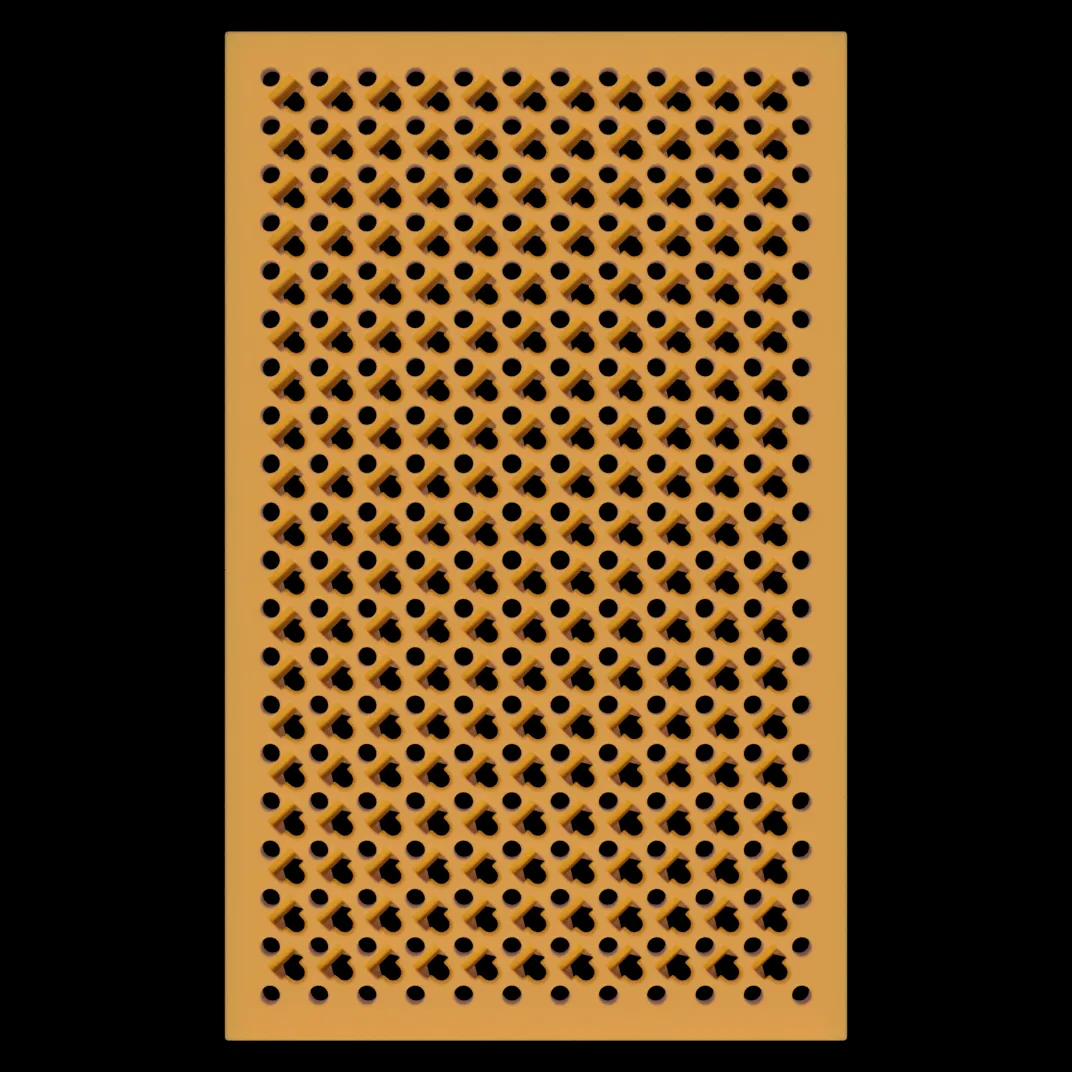

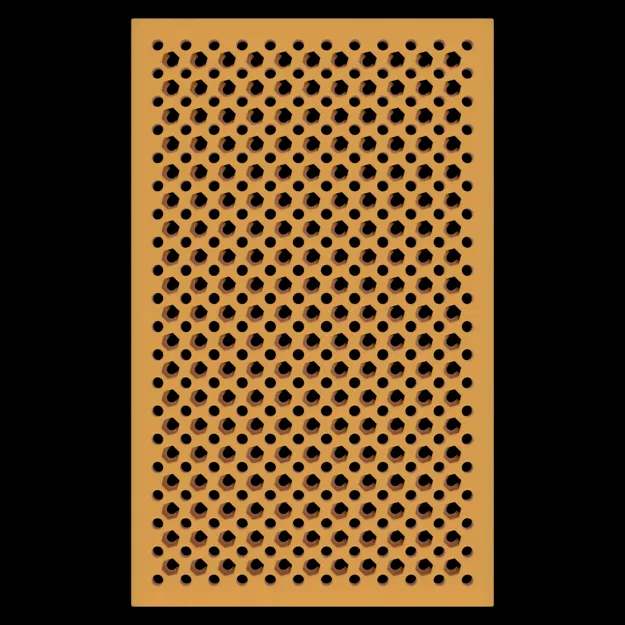

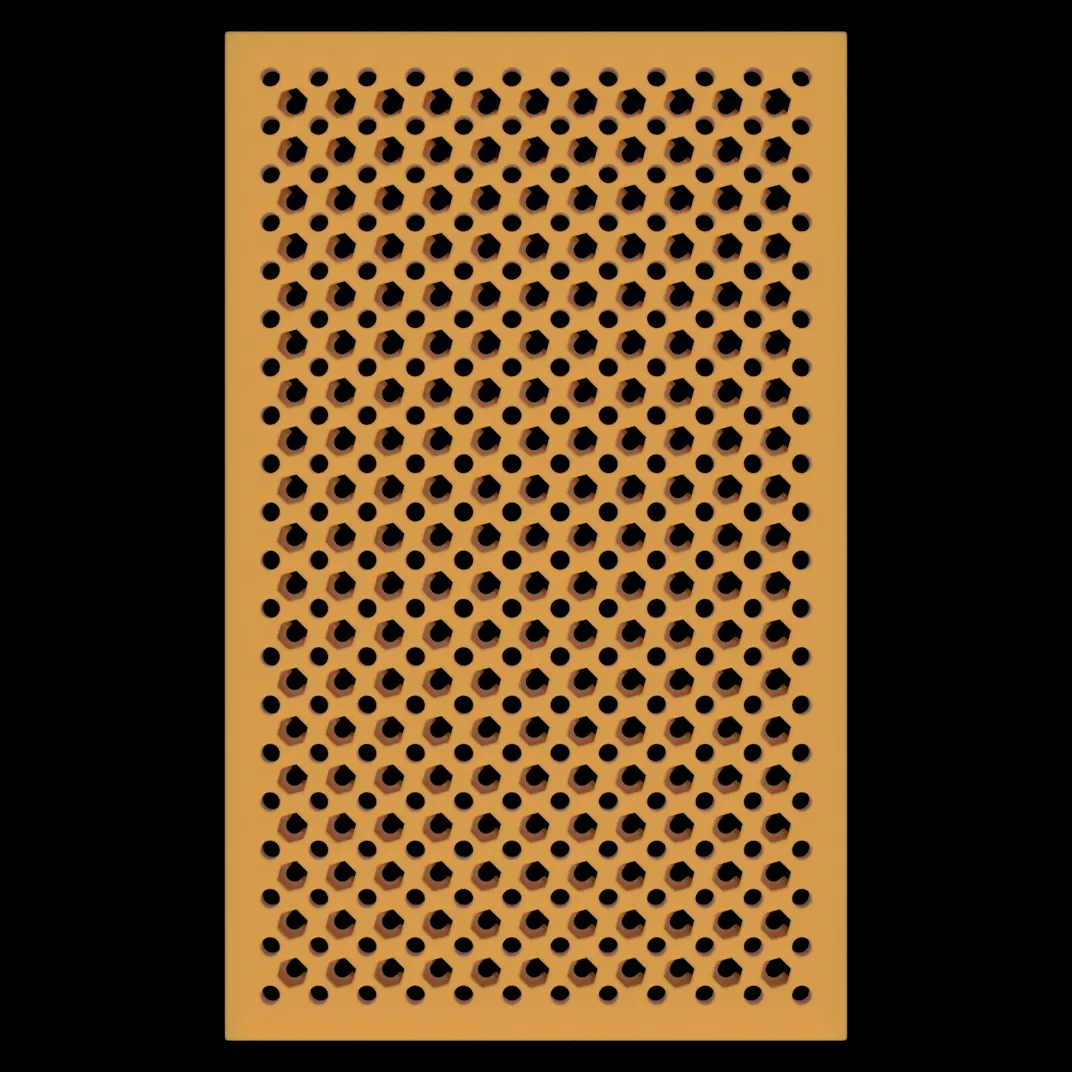

Lưới chính:

• Khoảng cách lỗ: 10x10mm.
• Đường kính lỗ: 4.1mm.
• Độ sâu lỗ: 7.3mm (lỗ xuyên).

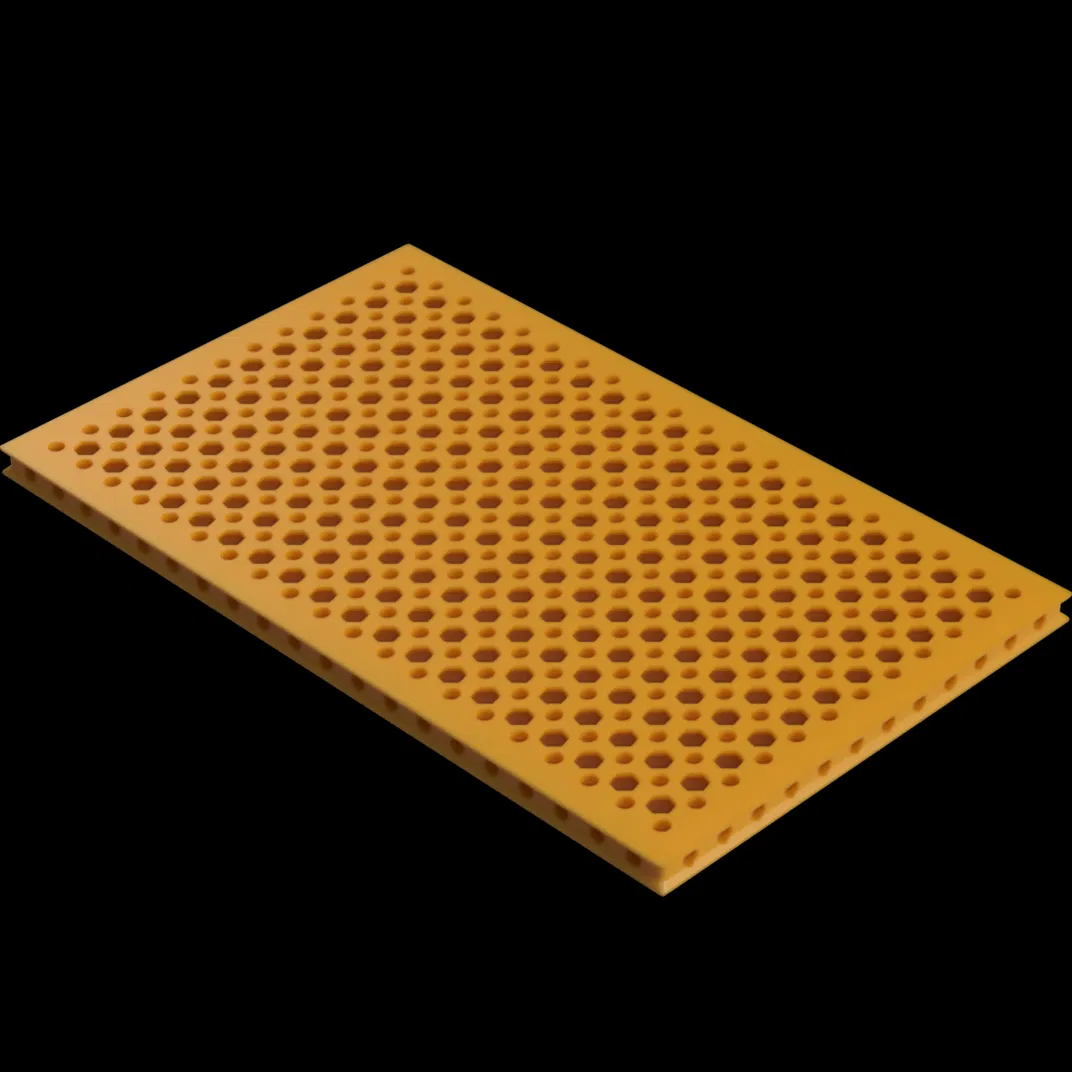

Lưới phụ:

• Lưới cố định không cần dụng cụ với khoảng cách 10x10mm được bố trí xen kẽ giữa lưới bắt ốc nhiệt, dành cho bu-lông đầu lục giác M3.
• Lấy cảm hứng từ hệ thống "Fixit" của @ChrisBorge - cảm ơn Chris rất nhiều!
  • Việc làm cho hệ thống này hoạt động trong một lưới chồng lấp 10x10 với ốc M3 là một thử thách. Bạn có thể cần tạo một chút áp lực ngang khi vặn vít vì đầu lục giác phải xoay sang vị trí ít lý tưởng hơn để tránh chạm vào thành lỗ của ốc nhiệt. Tôi sẽ cố gắng cải thiện trong tương lai, nhưng hệ thống hiện tại vẫn hoạt động khá tốt. :)

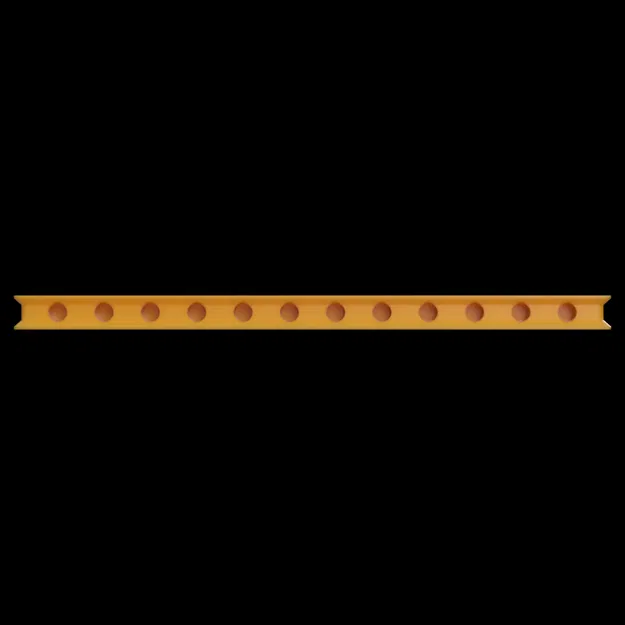

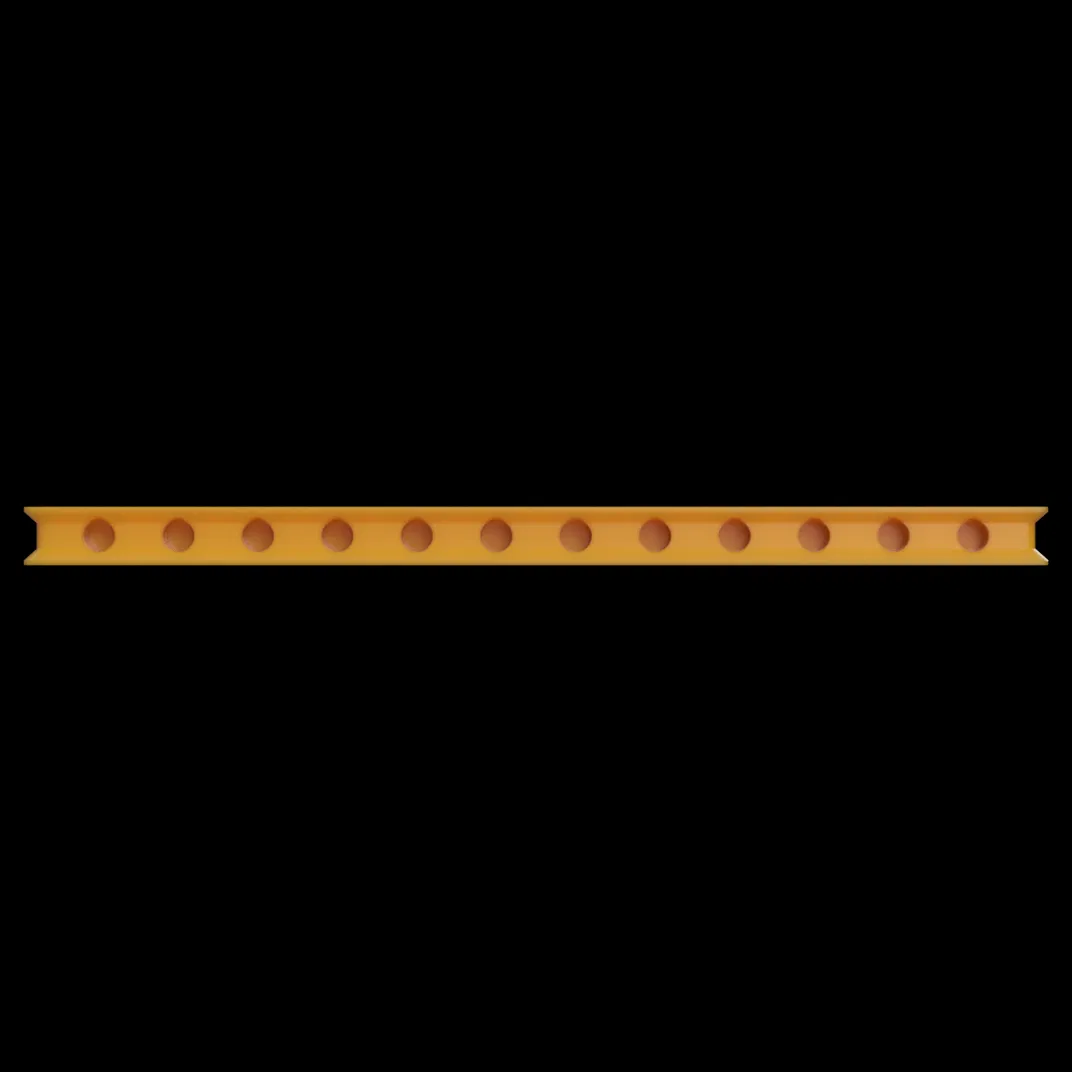

Thanh ray:

• Khoảng cách lỗ: 10mm (20mm giữa các đơn vị kệ, hoặc 30mm nếu dùng miếng đệm TL1).
• Đường kính lỗ: 4.1mm.
• Độ sâu lỗ: 5mm (lỗ mù).
• Độ sâu rãnh ray: 2mm.
• Cạnh ray được vát 45 độ, kích thước 2x2mm.
  • Các cạnh huyền của hình tam giác hướng ra ngoài theo chiều ngang, và hướng vào trong theo chiều dọc khi đặt kệ nằm phẳng.
  • Các đường cắt hình thang âm ăn sâu vào thân kệ.
