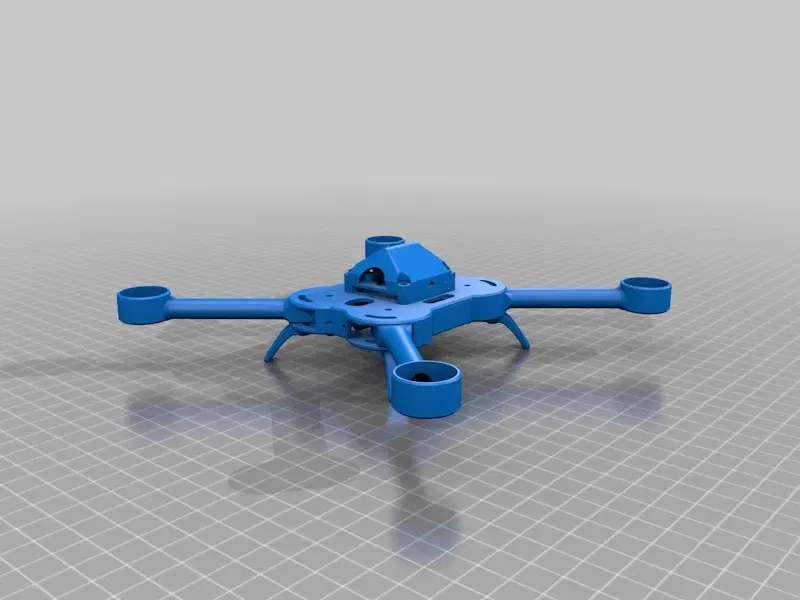

Máy bay không người lái nano gập gọn FNQ220 nhẹ và nhỏ gọn

Phiên bản 2 của FNQ220 (Máy bay không người lái Nano Gập)

Sau 3 năm thử nghiệm thực địa và một số bản dựng riêng với các cấu hình khác nhau, đây là V2 (phiên bản tệp V.39) với nhiều tính năng, sửa lỗi và cải tiến so với V1 (vẫn có sẵn dưới dạng đối tượng thingiverse #819457).

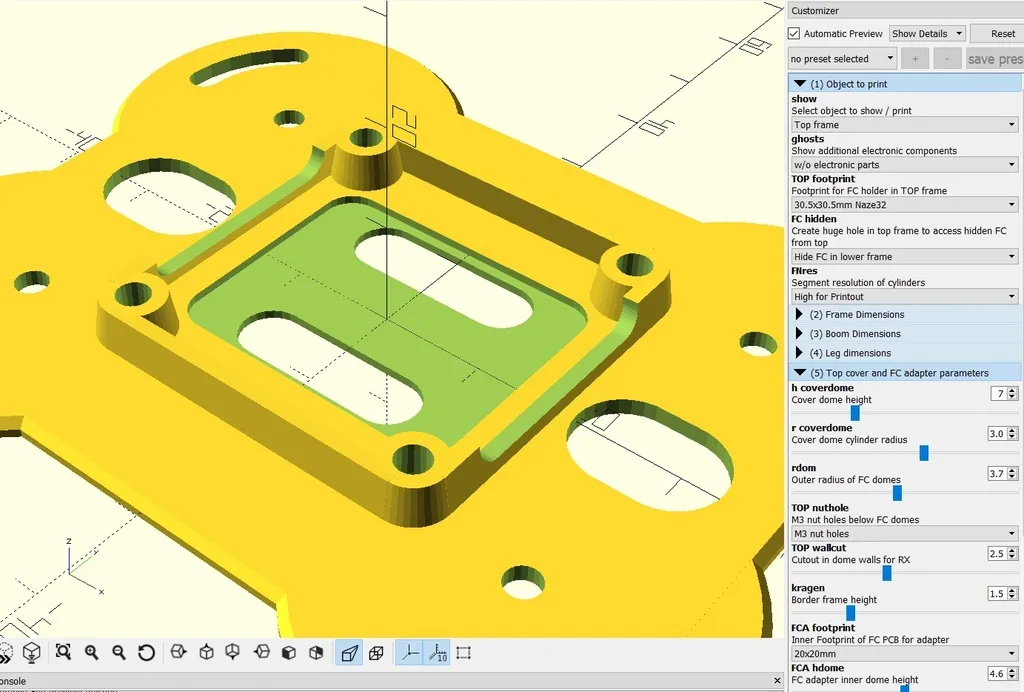

Hầu hết các tham số đều có sẵn dưới dạng "Tham số Tùy chỉnh", tôi khuyên bạn nên sử dụng Openscad Customizer để chơi (ngoại tuyến) với thiết lập tham số.

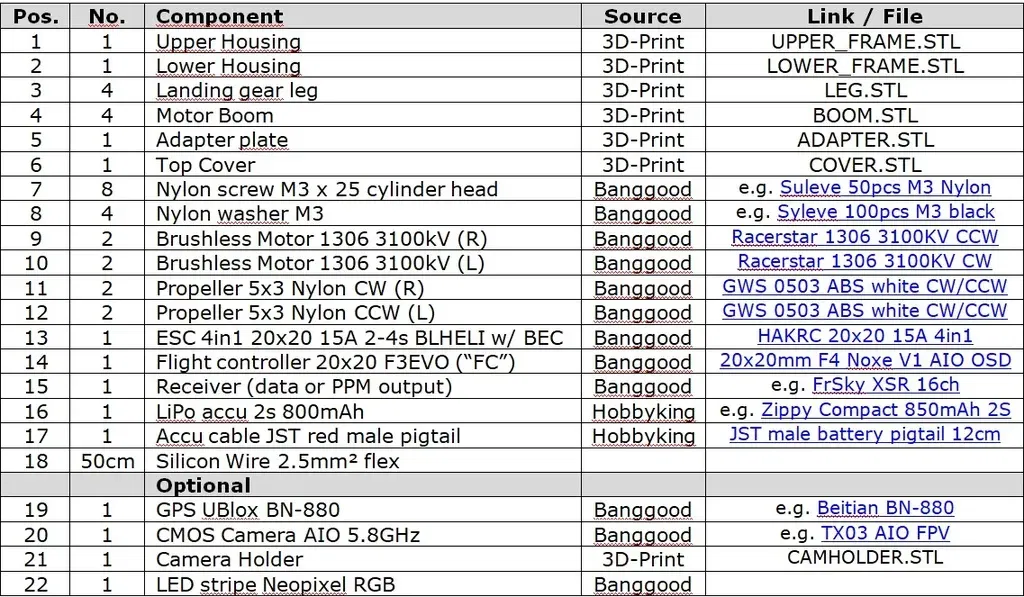

Cài đặt cơ bản được điều chỉnh theo các thành phần "hiện đại nhất năm 2018", chẳng hạn như:

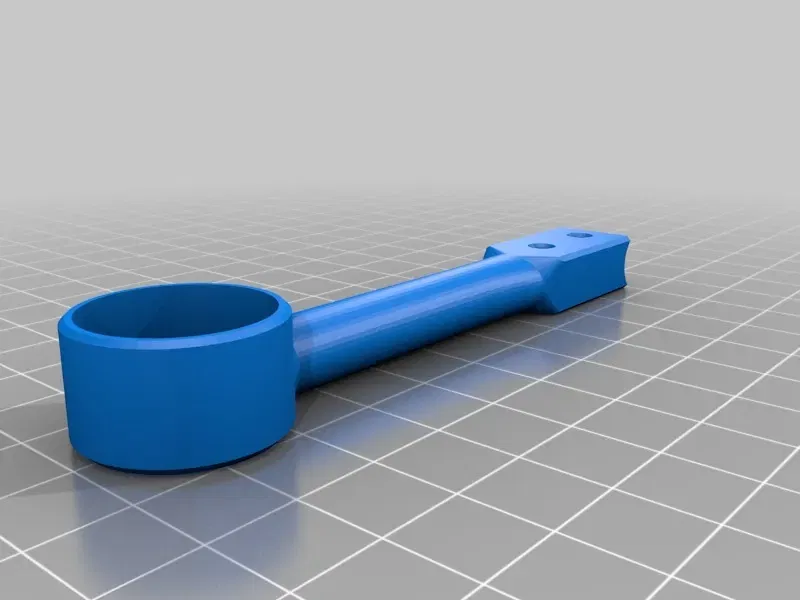

• Khuyến nghị động cơ hiện nay là 1306 3100kv (dễ dàng lắp ráp vào cánh tay)
• Khuyến nghị cánh quạt cho kích thước khung mặc định vẫn là 5" (ví dụ: Gemfan 5030)

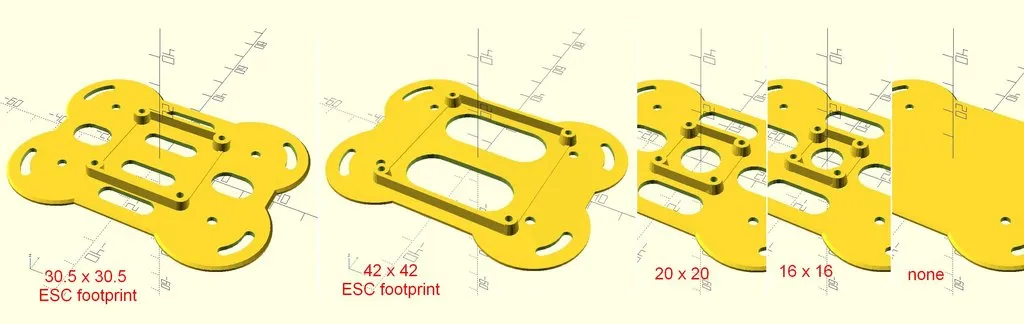

• FC nên có kích thước 20x20 hoặc 30.5x30.5 (ví dụ: Omnibus nano hoặc Pico BLX)

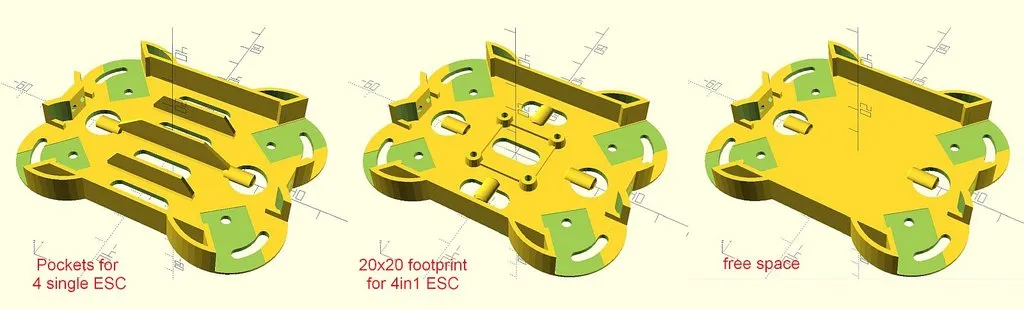

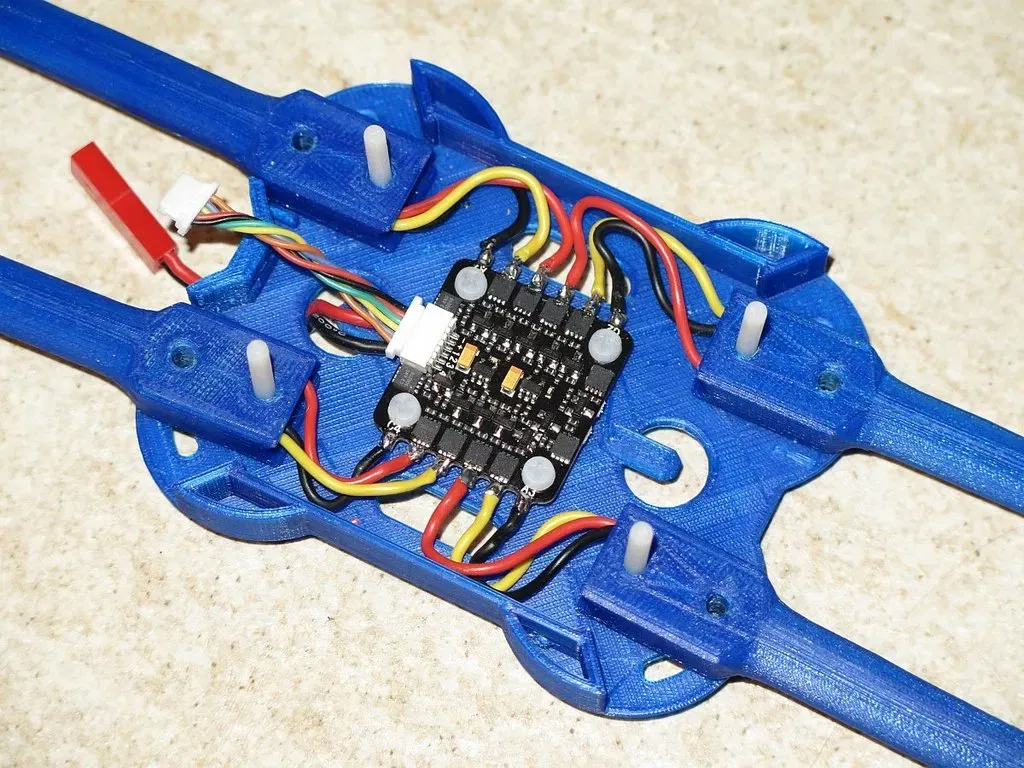

• ESC theo kiểu 4in1 giúp việc đi dây dễ dàng hơn (ít hàn hơn)

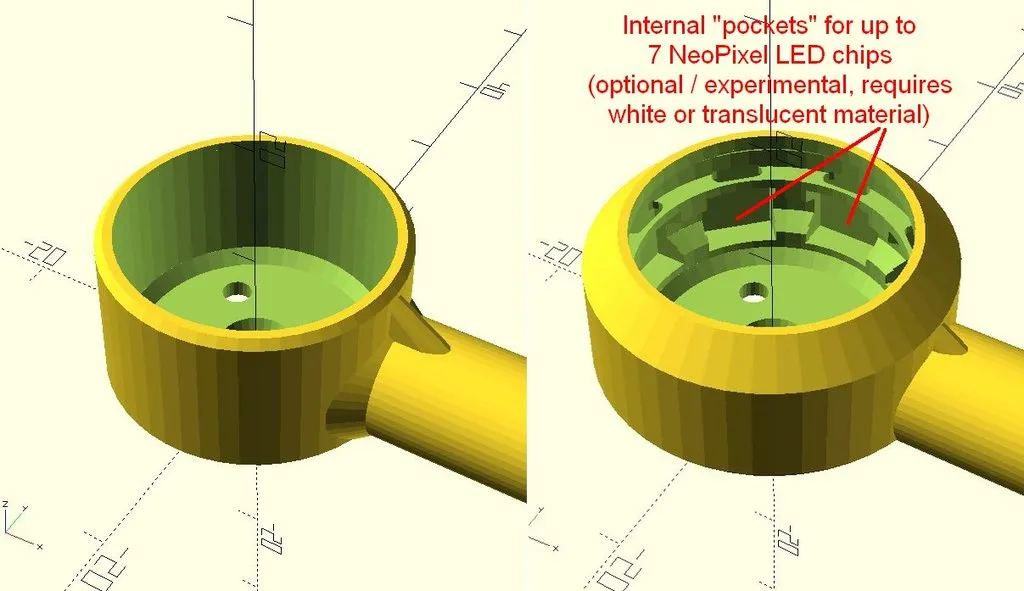

• Biến thể cánh tay Neopixel (tùy chọn, thử nghiệm)

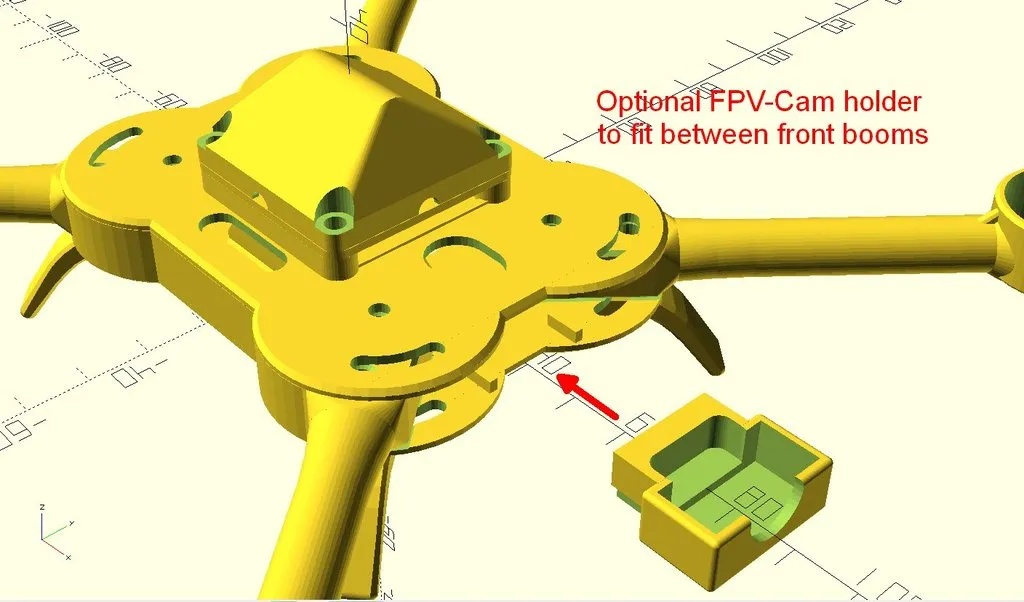

• Giá đỡ camera FPV, được thêm vào như một tùy chọn

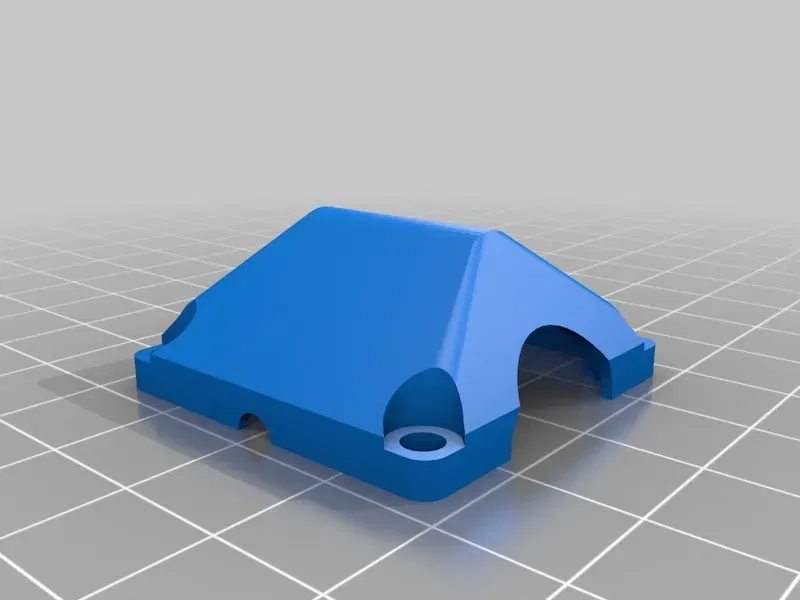

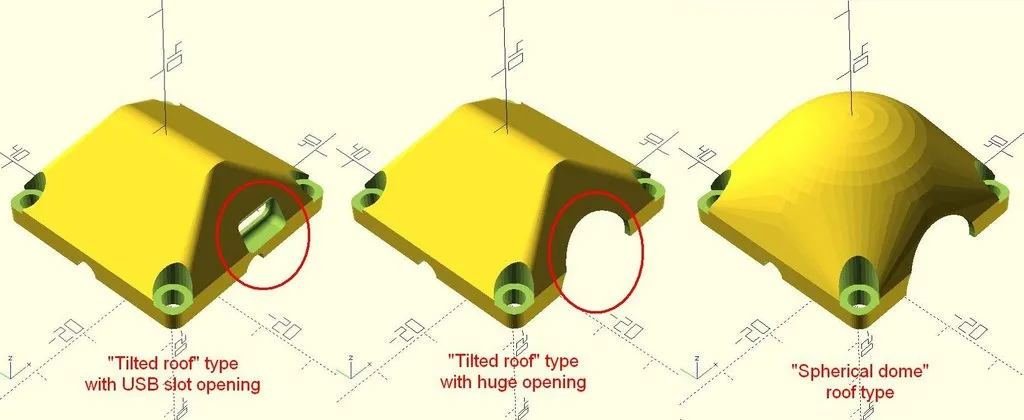

• Các vỏ khác nhau, bao gồm một mái vòm GPS (dành cho những người đam mê INAV "trở về nhà" ...)

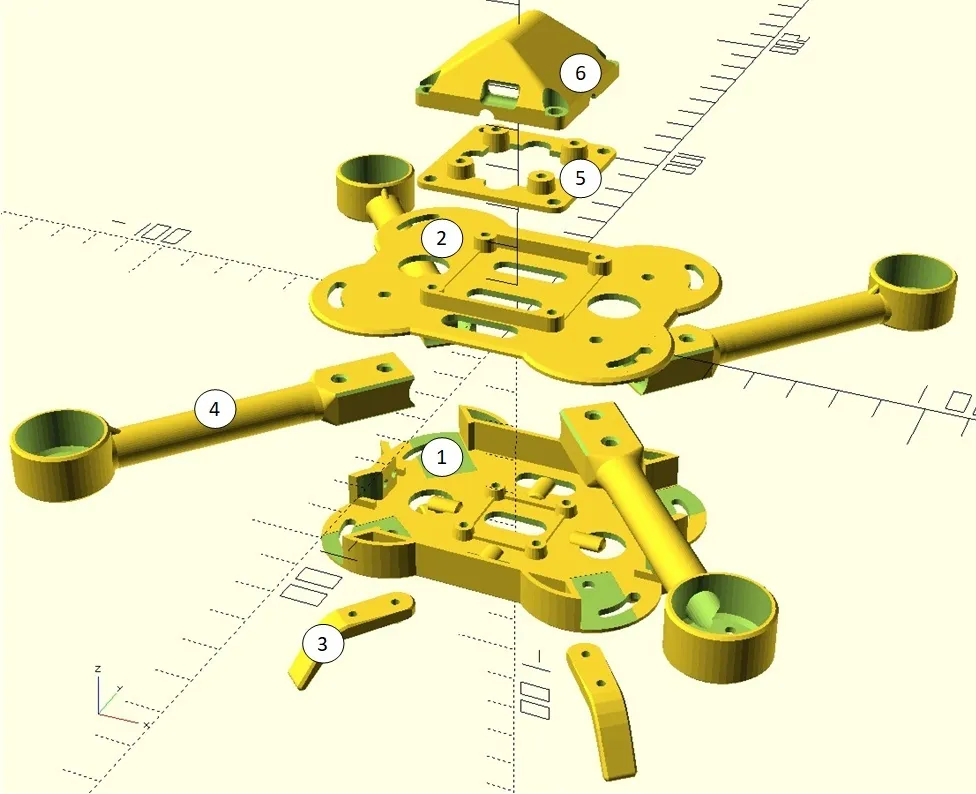

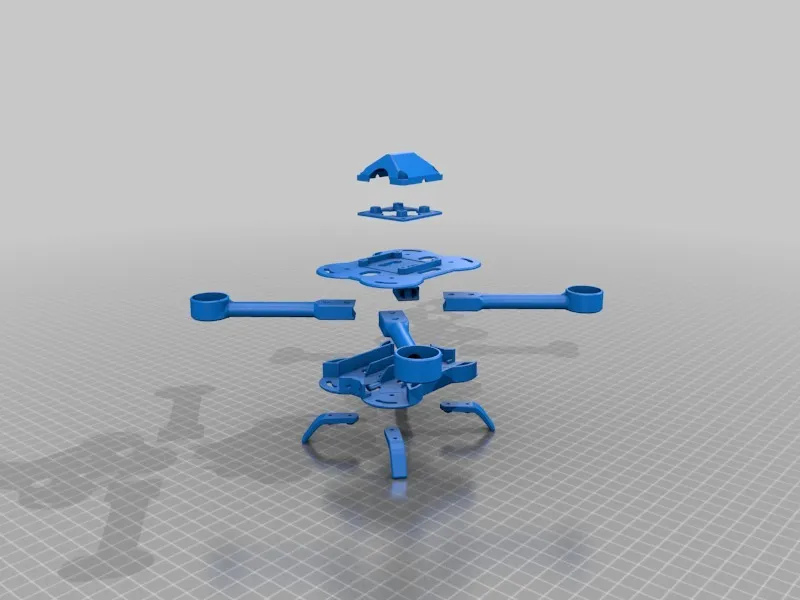

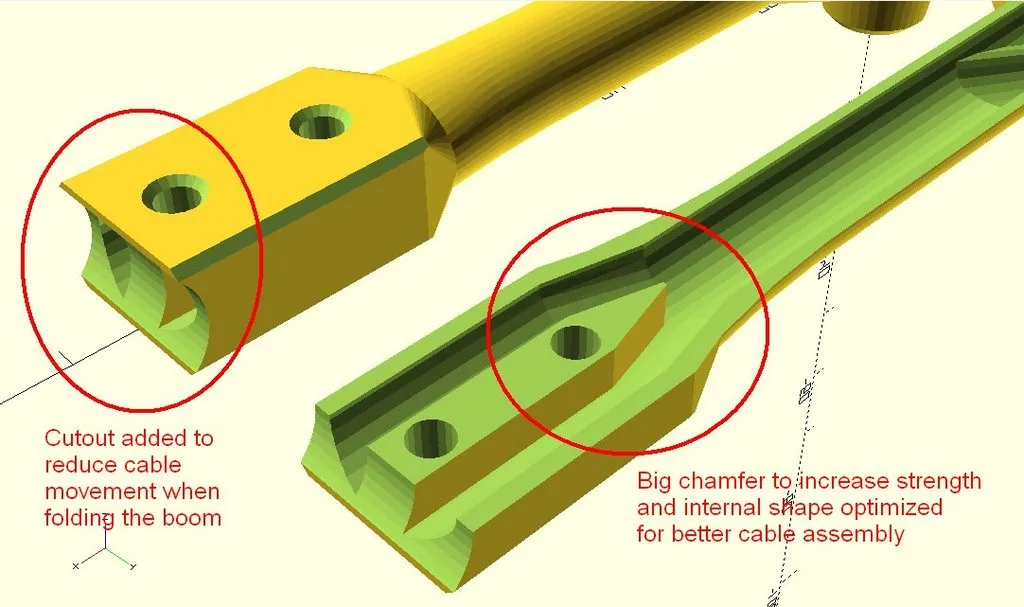

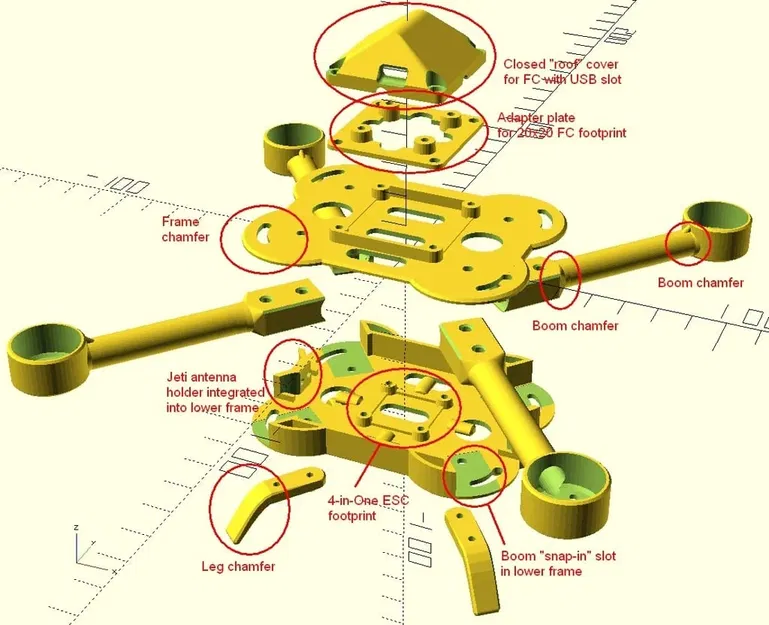

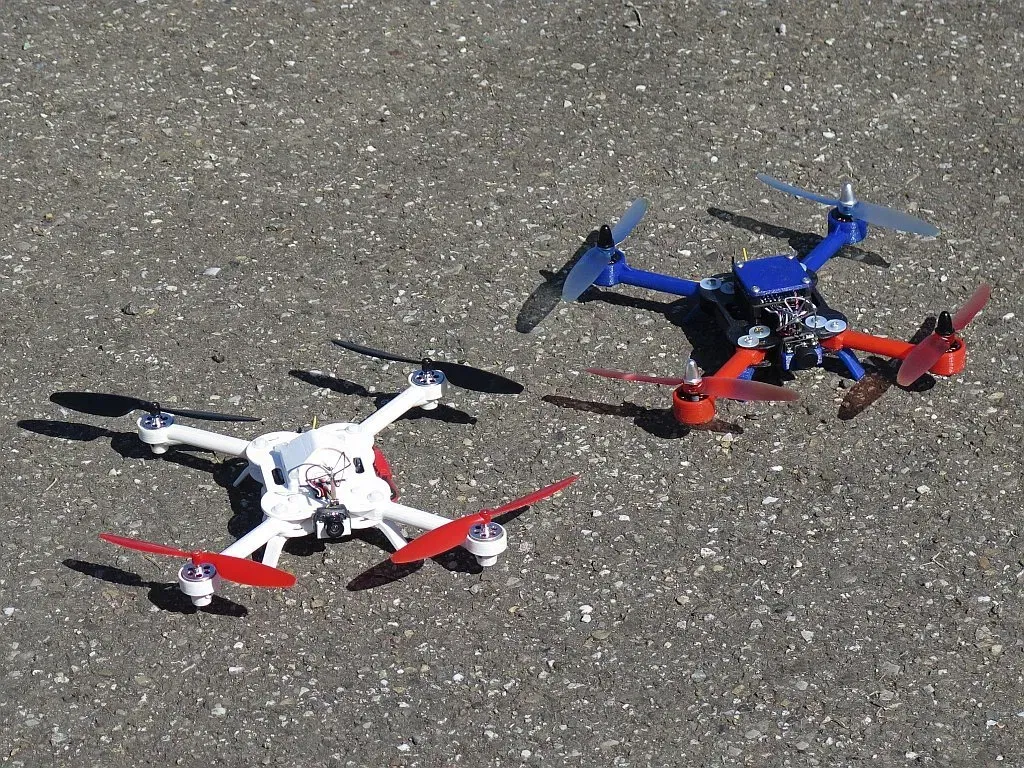

Xem các bức ảnh để biết sự khác biệt chi tiết giữa V2 này và phiên bản V1 cũ.

Sử dụng ốc nylon M3 để lắp ráp quad và nylon M2.5 cho ESC và FC (không cần ốc thép).

Cập nhật 15-MAR-2020 (V43):

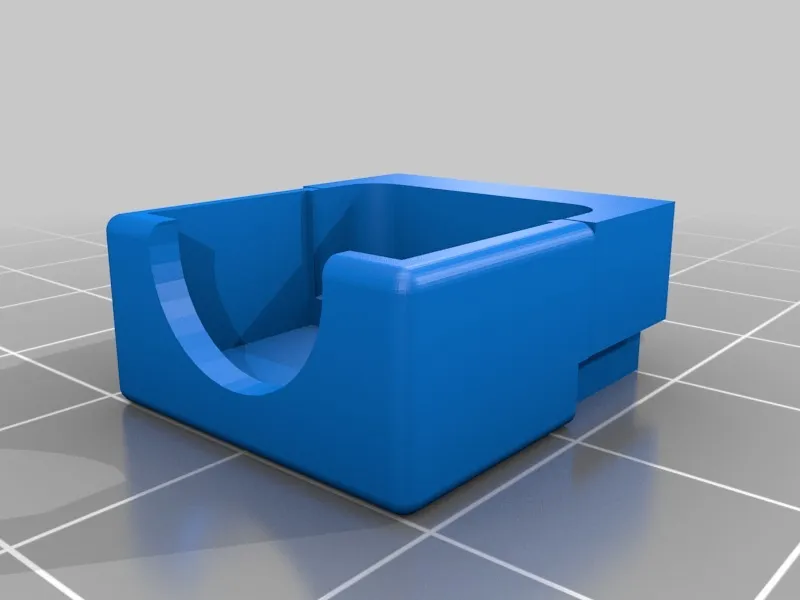

• Thêm khay pin tùy chọn

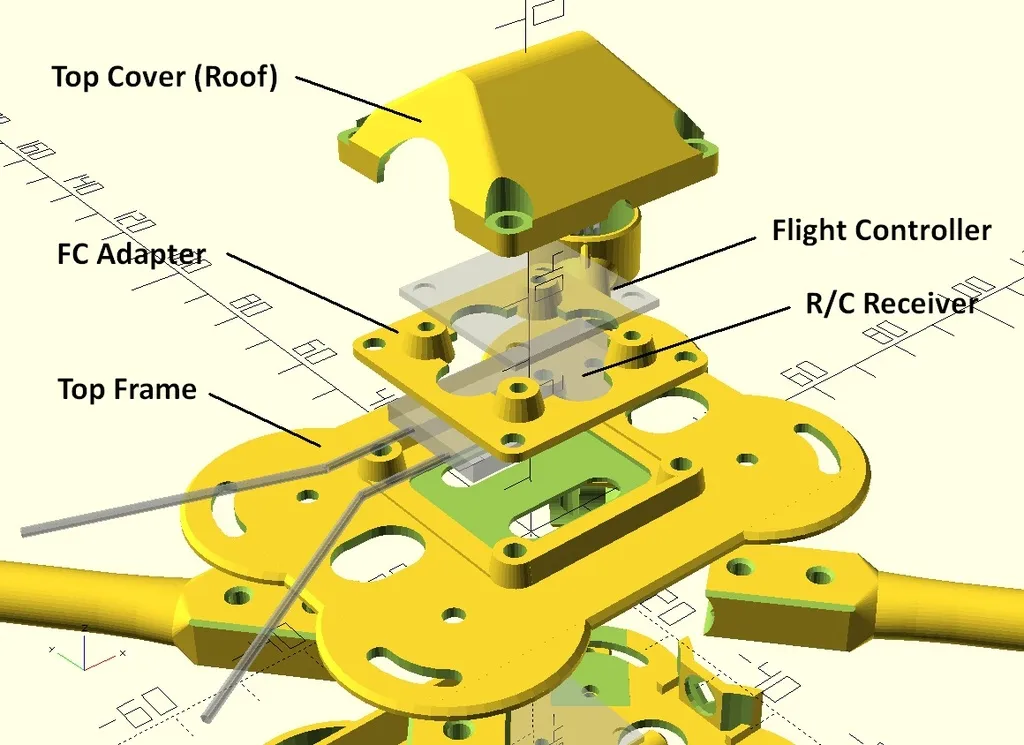

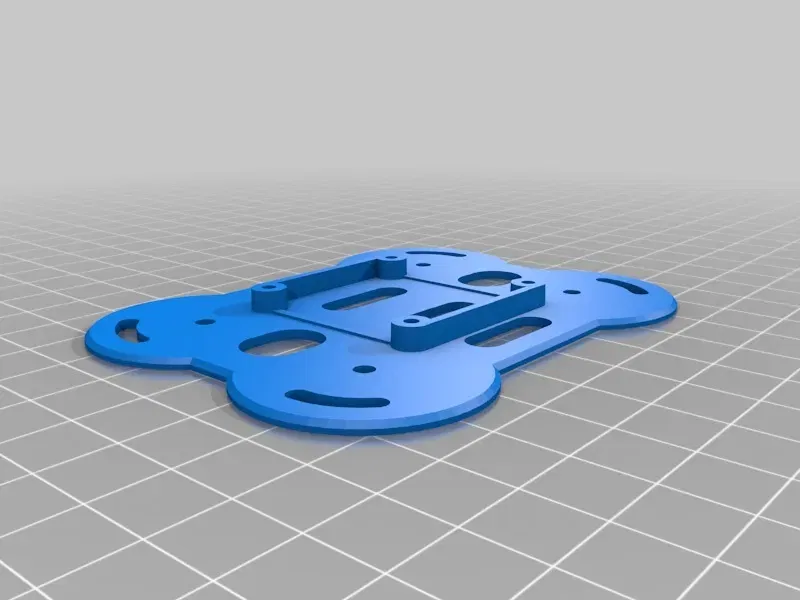

• Khung trên với khoang tùy chọn cho bộ thu R/C và lỗ cho đai M3 bên dưới mái vòm

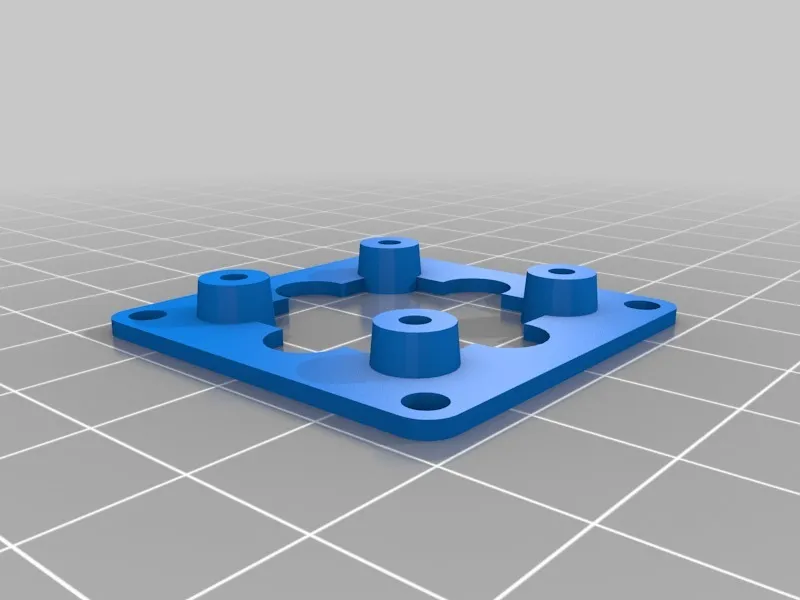

• Bộ chuyển đổi với lỗ tùy chọn cho đai M2.5 bên dưới mái vòm

Chúc bạn vui vẻ khi in, lắp ráp và bay cùng FNQ!

Cài đặt In

Hỗ trợ:

Không quan trọng

Tỉ lệ lấp đầy:

25% - 45%, không quan trọng

Danh mục: Phương tiện
