Ống thông gió (Blower Hose Vent) kết nối nam châm

Tác giả dadbot_588226

Lượt tải
12
Lượt thích
6
Lượt coi
181

File 2 233,8 KB

  • Blower_Vent_-_Hose_Connector_1773164559.stlSTL · 106,7 KB
  • Blower_Vent_-_Window_Connector_1773164559.stlSTL · 127 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

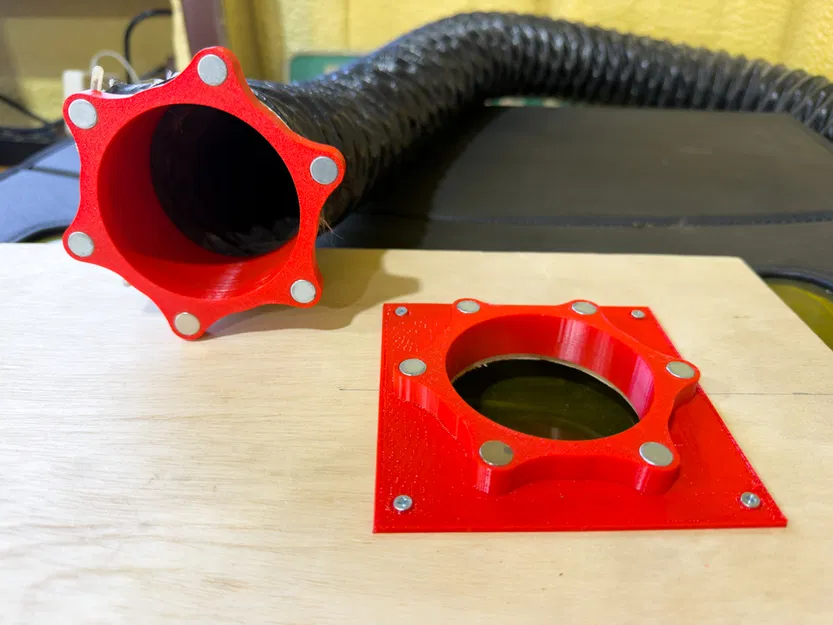

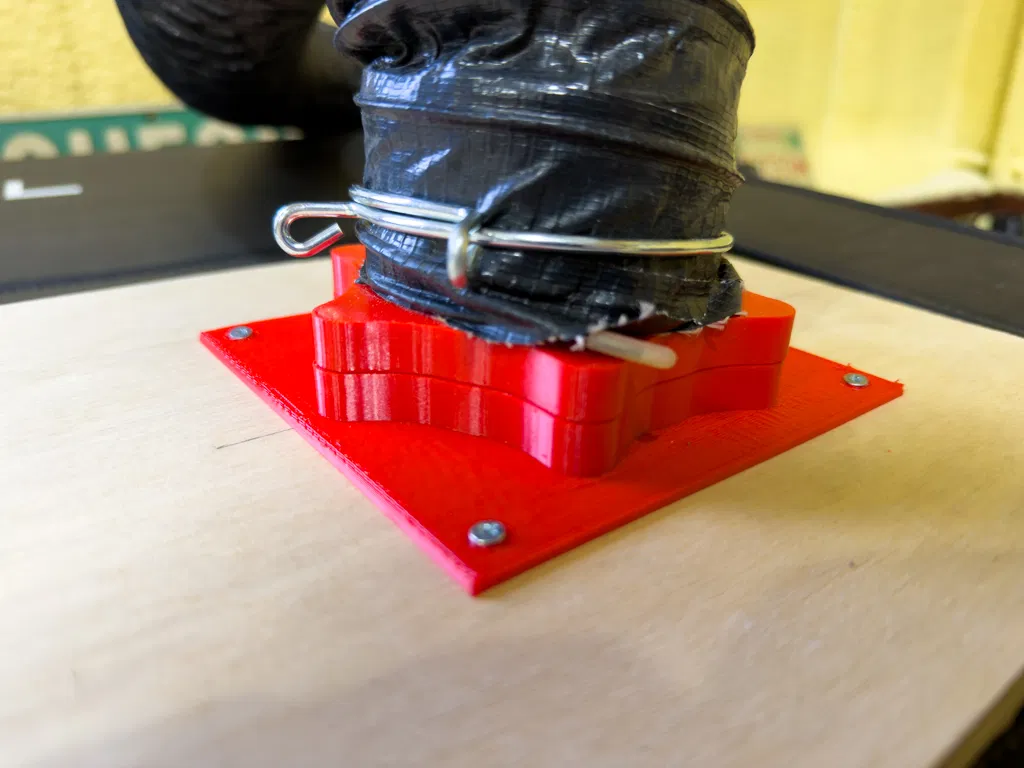

Đây là ống thông gió cửa sổ giúp dẫn khói ra ngoài qua một lỗ thoát. Cổng thông gió này kết nối với ống dẫn 3 inch bằng cơ chế hít nam châm.

Thông số in:

  • 2 lớp vỏ (2 layers)
  • 25% infill
  • Có hỗ trợ (Supports)

Cần sử dụng 12 viên nam châm (kích thước 10 x 5mm).

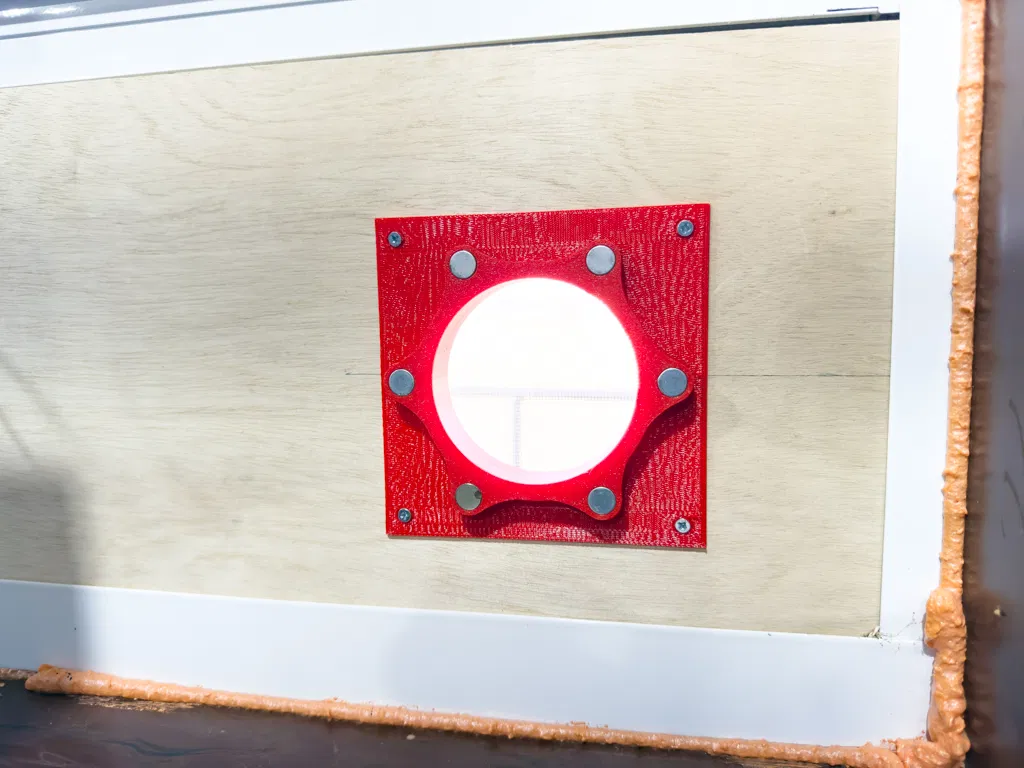

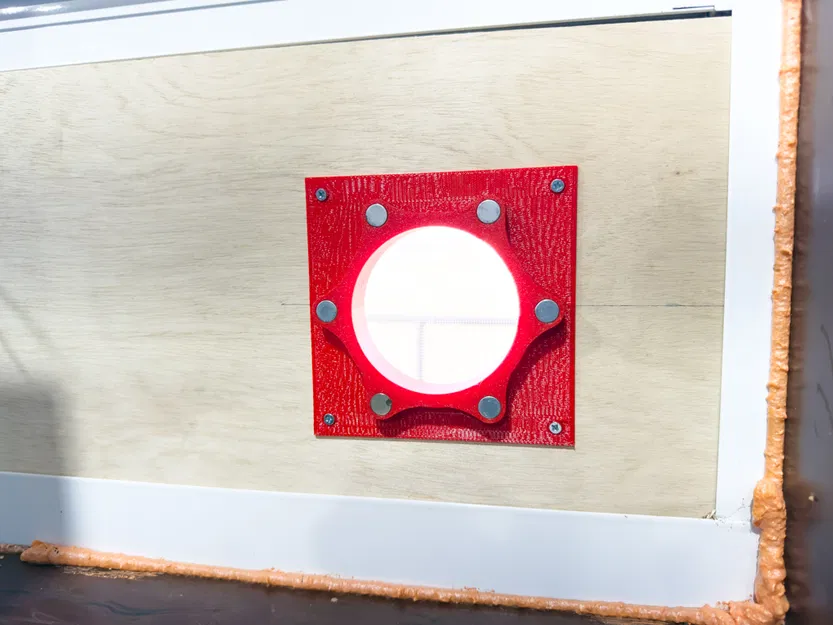

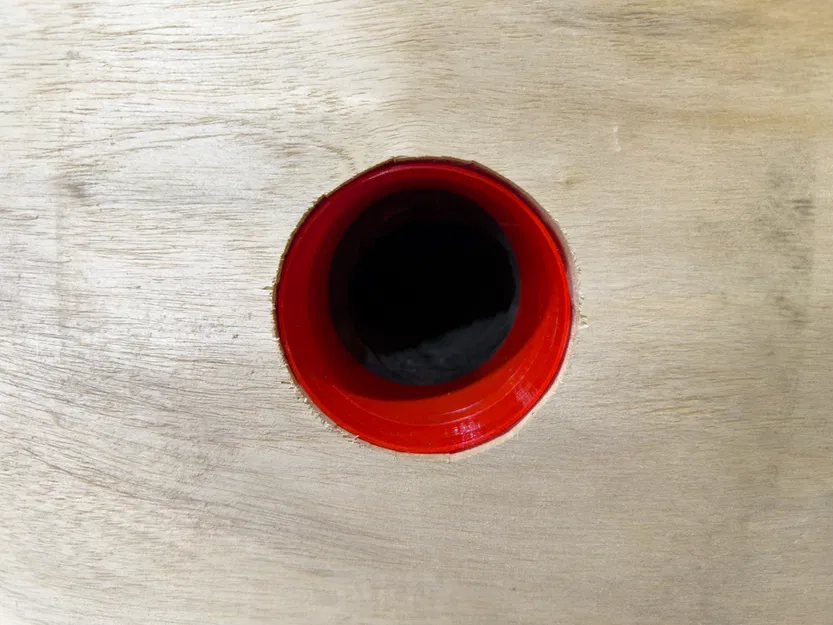

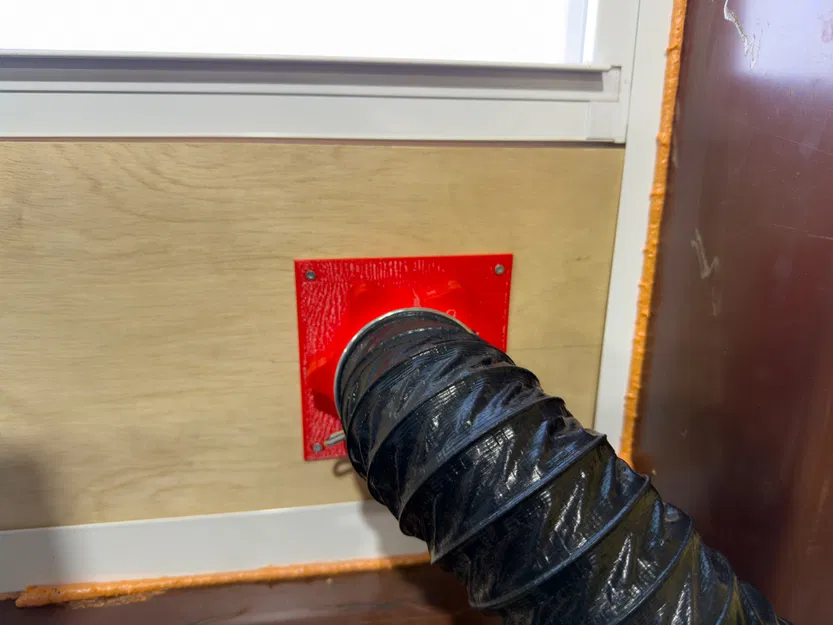

Cách lắp đặt: Mình cắt một tấm bảng có khoét lỗ vừa khít với cổng thông gió rồi đặt vào khe cửa sổ. Sau đó vặn vít cổng thông gió cố định vào tấm bảng, cuối cùng hạ cửa sổ xuống đè lên mép trên của tấm bảng để giữ chặt tại chỗ.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
233,8 KB
File lớn nhất
127 KB
