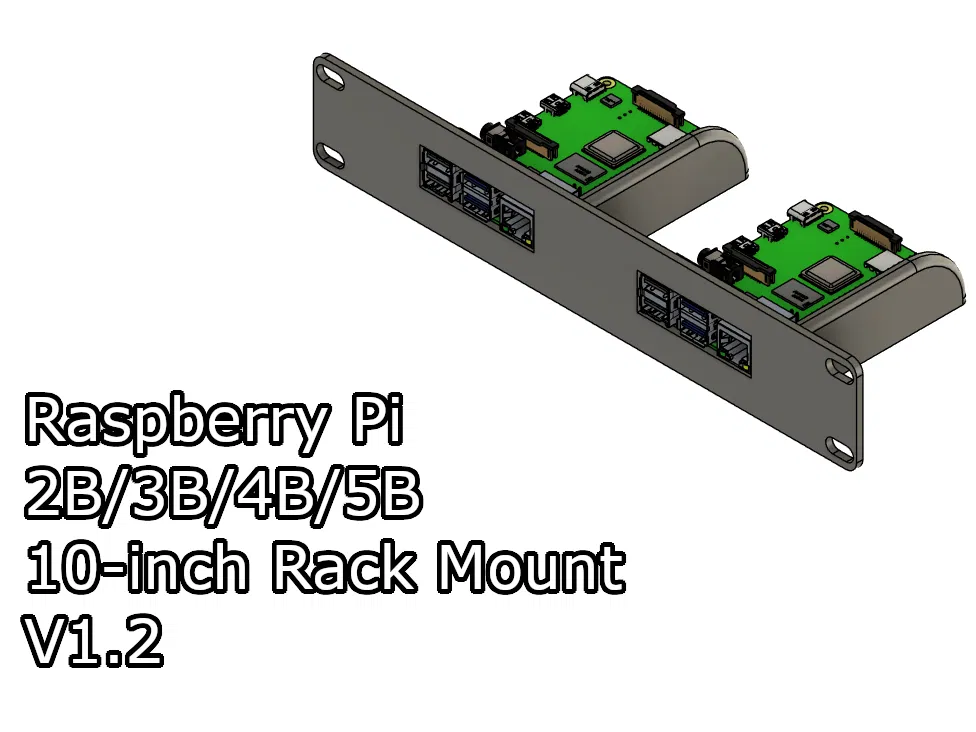

Giá đỡ Raspberry Pi 2B/3B/4B/5B cho Rack 10-inch

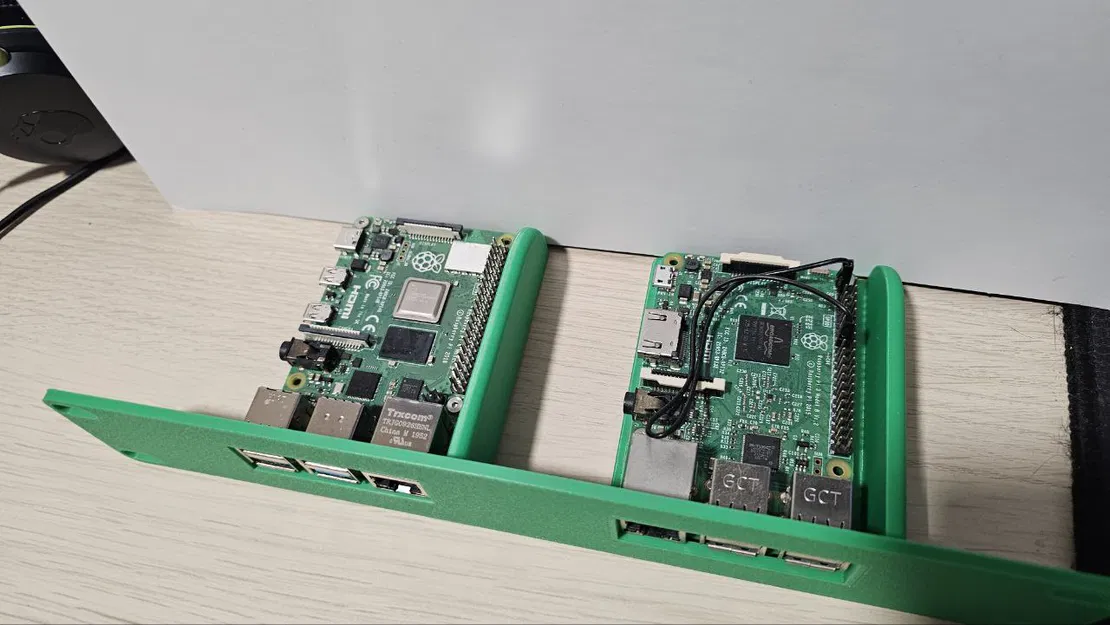

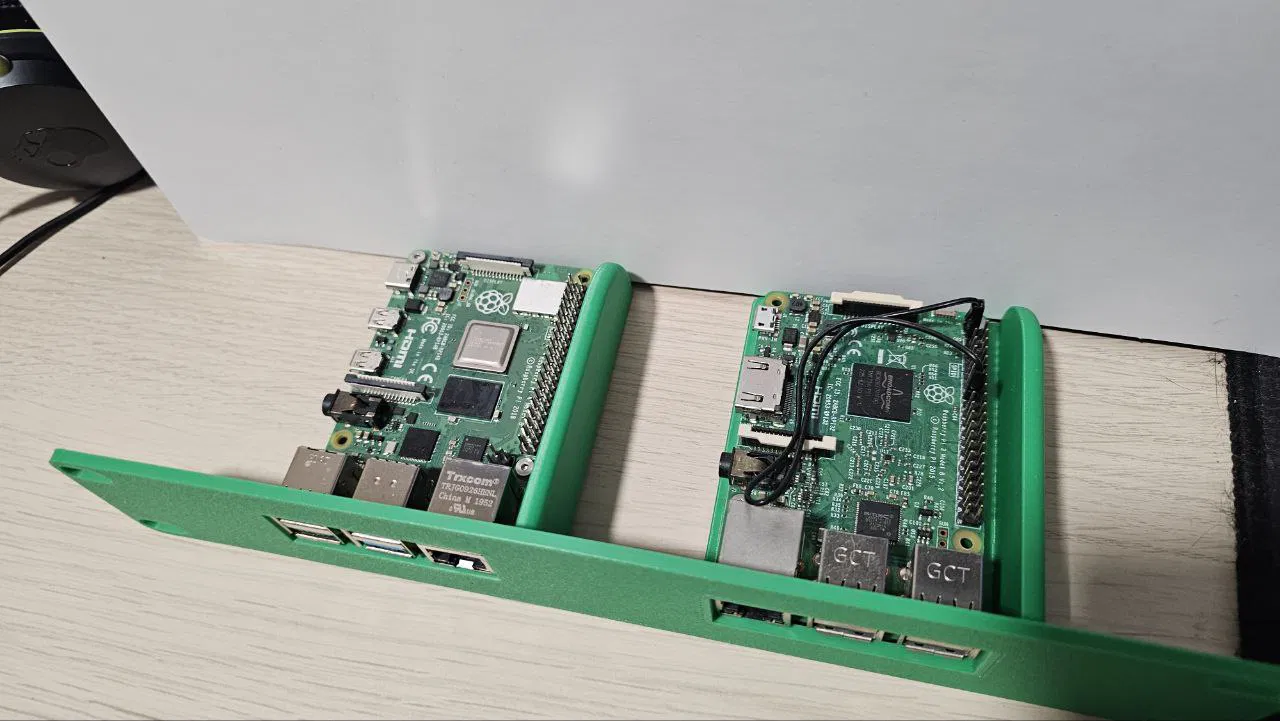

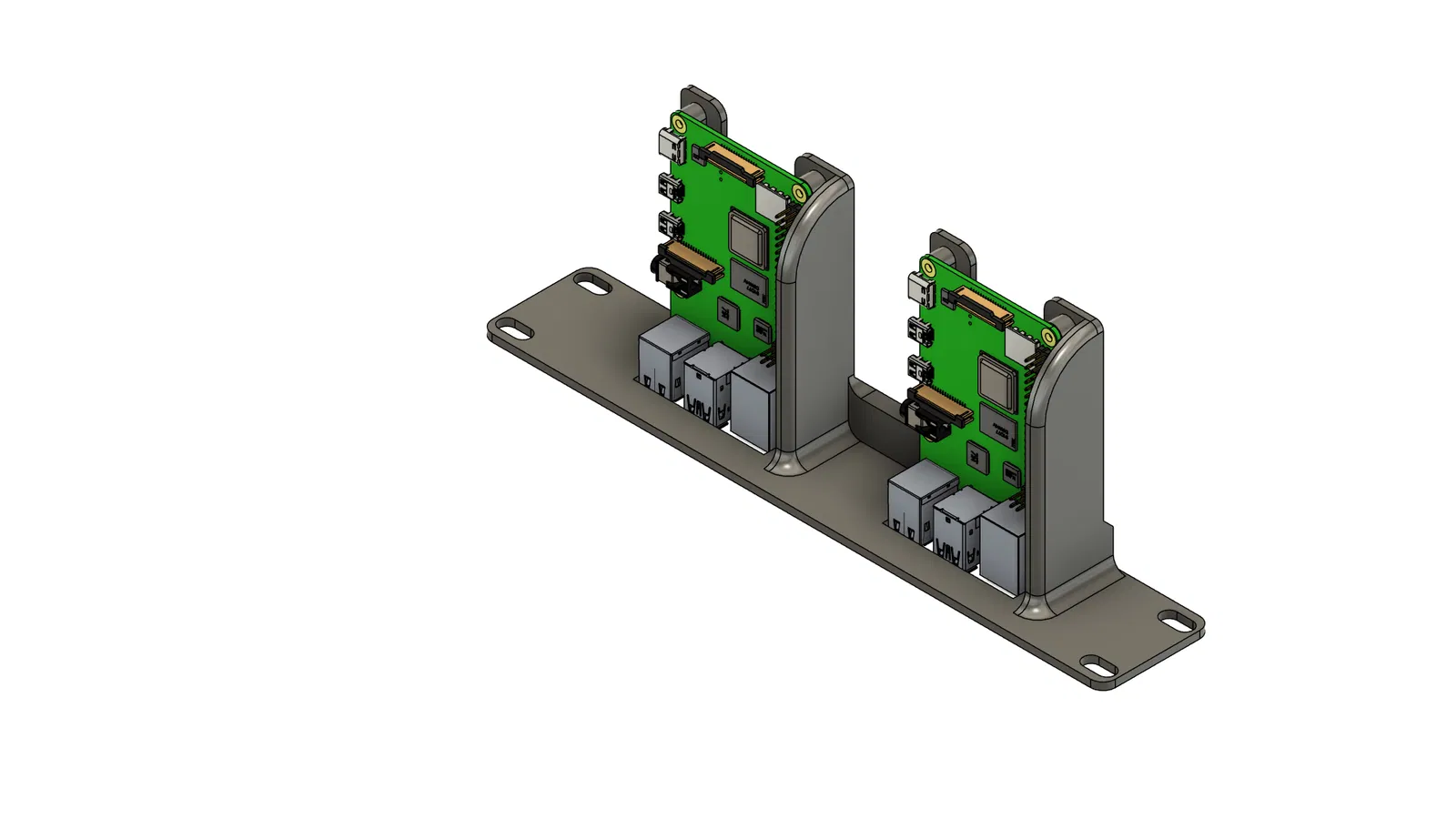

Đây là giá đỡ rack 10-inch cho phép gắn cùng lúc hai chiếc Raspberry Pi. Sản phẩm tương thích tốt với các dòng RPi 2B, 3B, 4B và 5B.

Mô hình này nằm trong chuỗi giá đỡ rack 10-inch do mình thiết kế. Bạn có thể xem thêm các mẫu khác tại đây.

Nếu bạn thấy các mẫu thiết kế của mình hữu ích, hãy cân nhắc mời mình một ly cà phê nhé ;)

Cập nhật

• 02 Thg 8, 2025: Mình đã bổ sung phiên bản 1.2 của mô hình này với các cải tiến sau:
  • Thêm tùy chọn không cần dùng ốc cấy (thread insert).
  • Bổ sung lỗ bắt vít xuyên suốt phía sau, giúp bạn dễ dàng gắn các loại HAT cần bắt vít từ dưới lên.

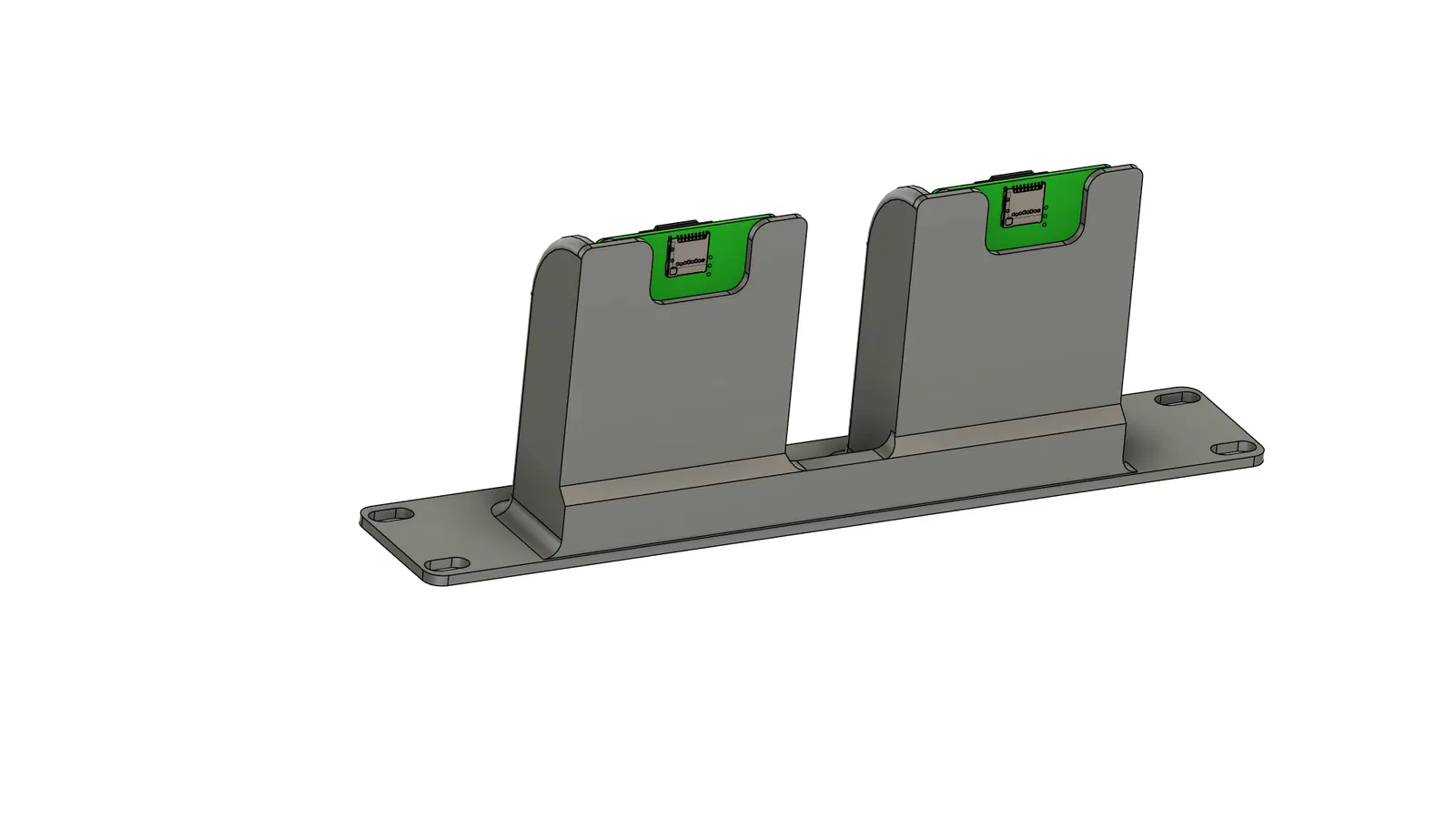

• 11 Thg 2, 2025: Mình đã phát hành phiên bản 1.1 với các khe hở cho thẻ micro SD, giúp việc tháo lắp thẻ dễ dàng hơn. Mình cũng đã gia cố lại giá đỡ để sản phẩm cứng cáp hơn.

Linh kiện cần thiết

• (Tùy chọn) 8x Ốc cấy M2.5.
• 8x Ốc M2.5.

Hướng dẫn lắp ráp

• Nếu dùng phiên bản có ốc cấy, hãy gắn 8 ốc cấy M2.5 vào giá đỡ.
• Đặt Raspberry Pi vào giá đỡ.
• Cố định bằng 4 ốc M2.5.
• Làm tương tự cho chiếc Pi thứ hai.

Thiết lập in (Print Settings)

Rafts:

Không cần thiết.

Supports:

Không cần.

Resolution:

0.2 hoặc 0.24

Walls/Perimeters:

Infill:

20% trở lên.

Filament:

Loại nào cũng được.
