Giá đỡ cho camera Keychain HD #808 V16 với cơ chế gắn linh hoạt

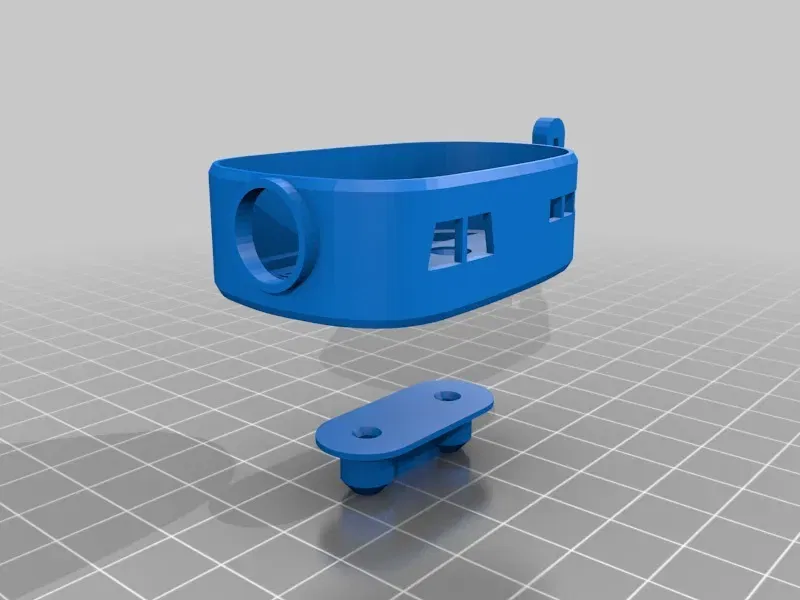

Giá đỡ nhẹ cho camera video HD Keychain #808 V16, bao gồm các khái niệm cố định khác nhau (đinh vít M3 hoặc mỏ servo R/C).

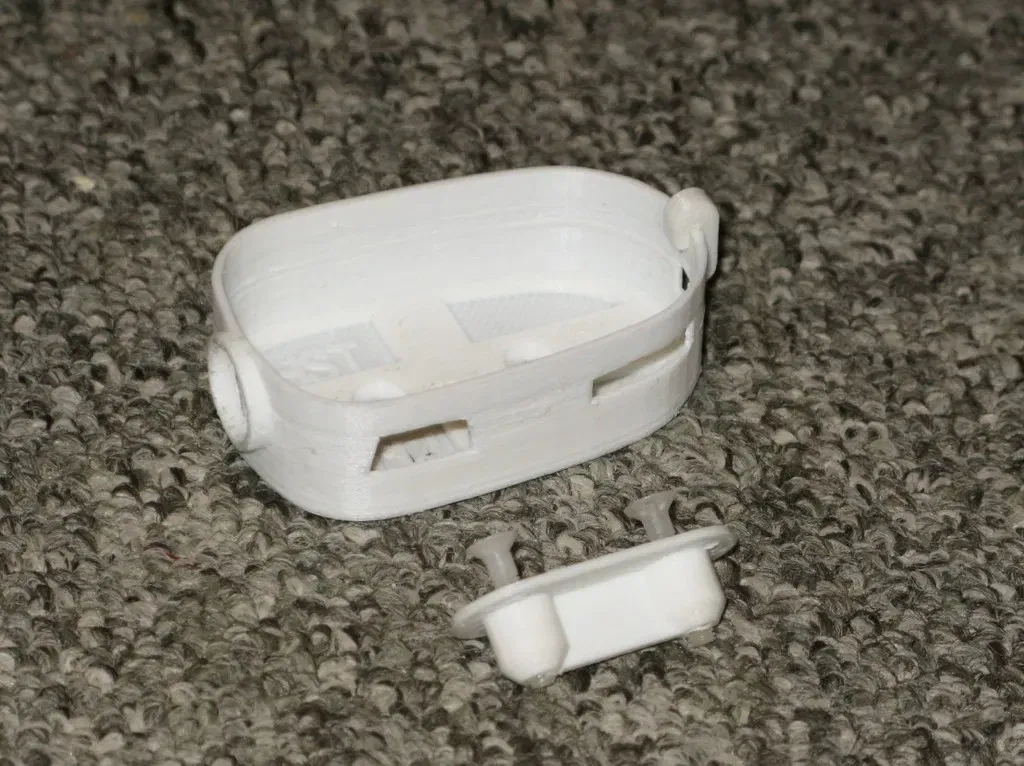

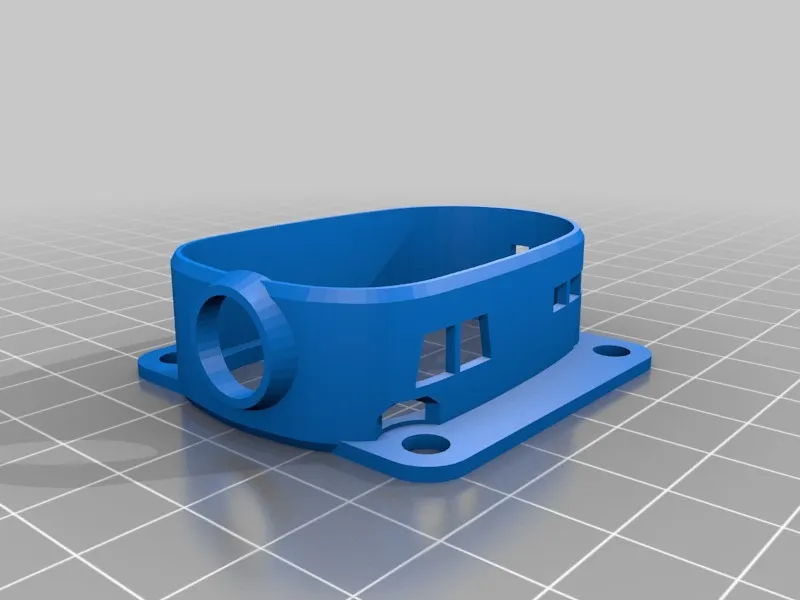

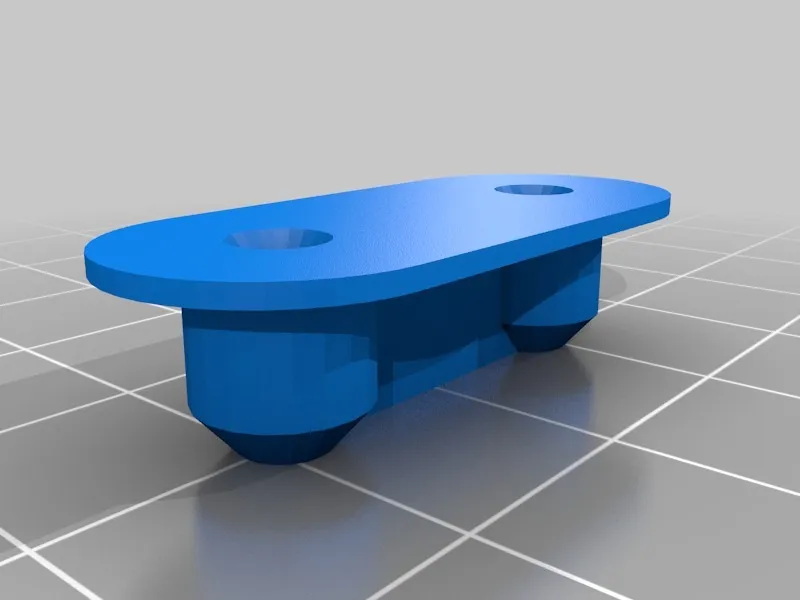

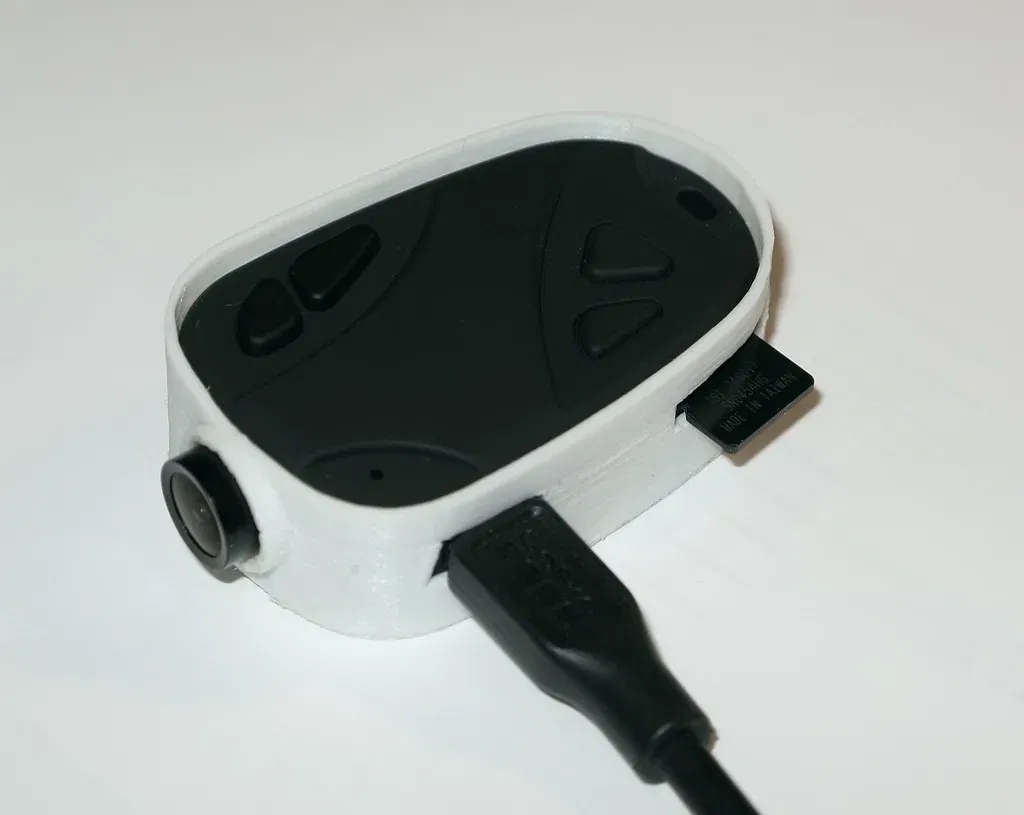

Ổ cắm cố định M3 được cung cấp để dán vào bề mặt bọt của mô hình R/C. Cố định mỏ servo cho phép xoay 1 trục với servo 9g tiêu chuẩn. Cổng USB vẫn dễ tiếp cận, vì vậy nó hữu ích ngay cả cho một thiết bị FPV nhỏ.

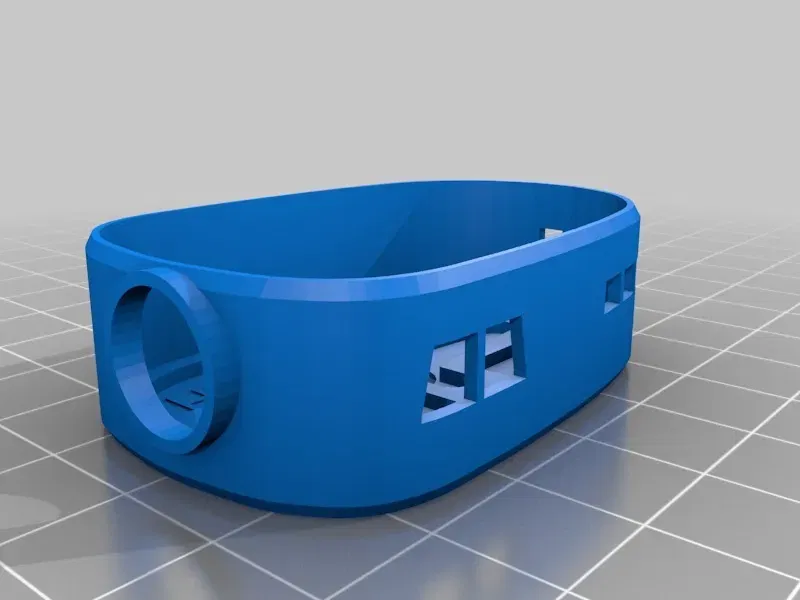

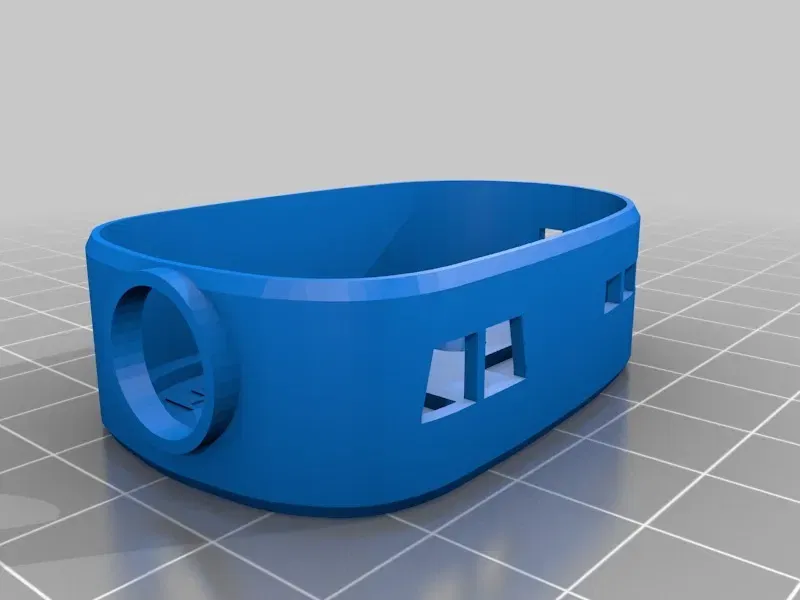

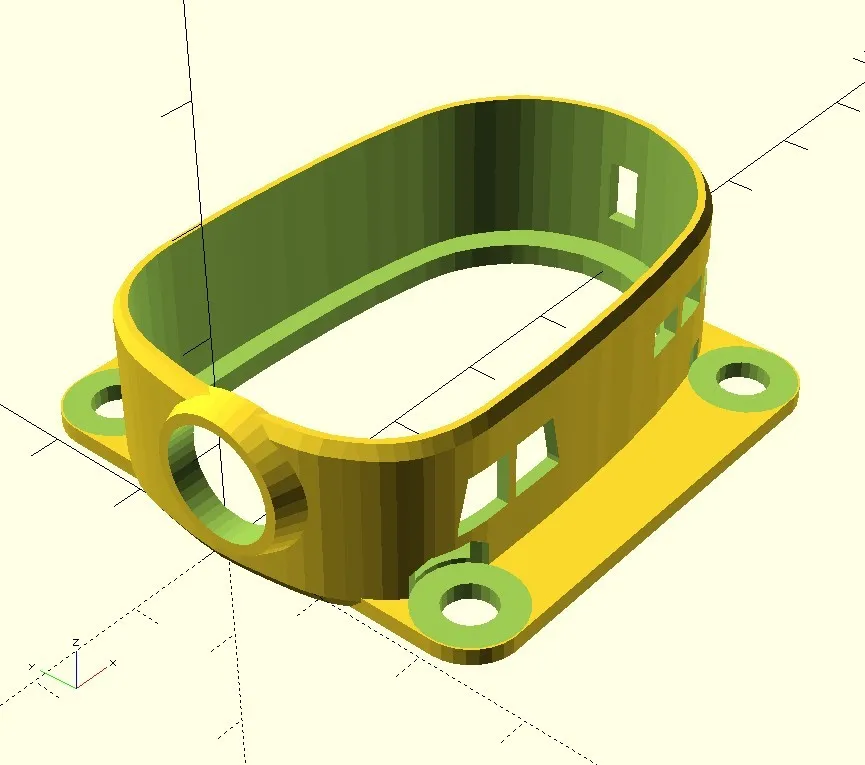

Tất cả các đối tượng đều được mô hình hóa hoàn toàn tham số với OpenScad.

Cập nhật 21-THÁNG-12-2015 "V8":

• Loại gắn mới "Eachine Racequad FPV 250"
• Biến thể "Không đáy" với lỗ lớn cho các loại ổ cắm 1 và 3

Cập nhật 18-THÁNG-10-2015 "V7":

• Nhiều tham số tùy chỉnh bổ sung
• Tối ưu hóa cho Thingiverse Customizer

Hướng dẫn

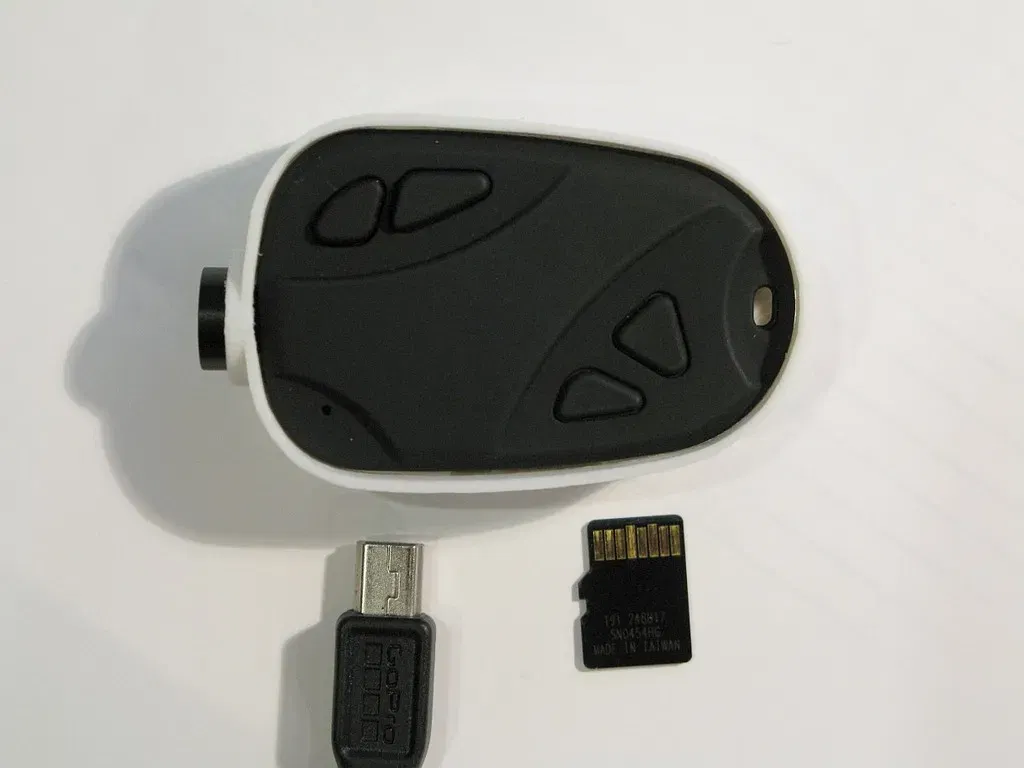

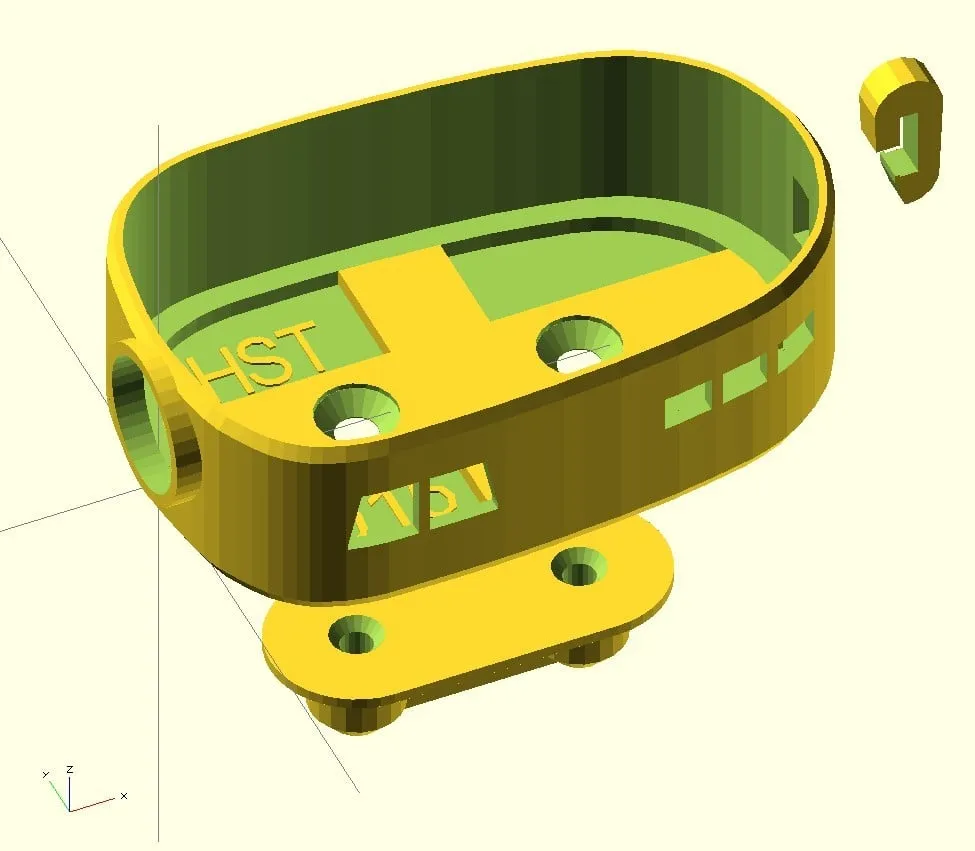

Hoàn toàn được thiết kế từ đầu với OpenScad, sử dụng một bức ảnh của camera keycam 808 của tôi, được số hóa thủ công cho hình dạng khung.

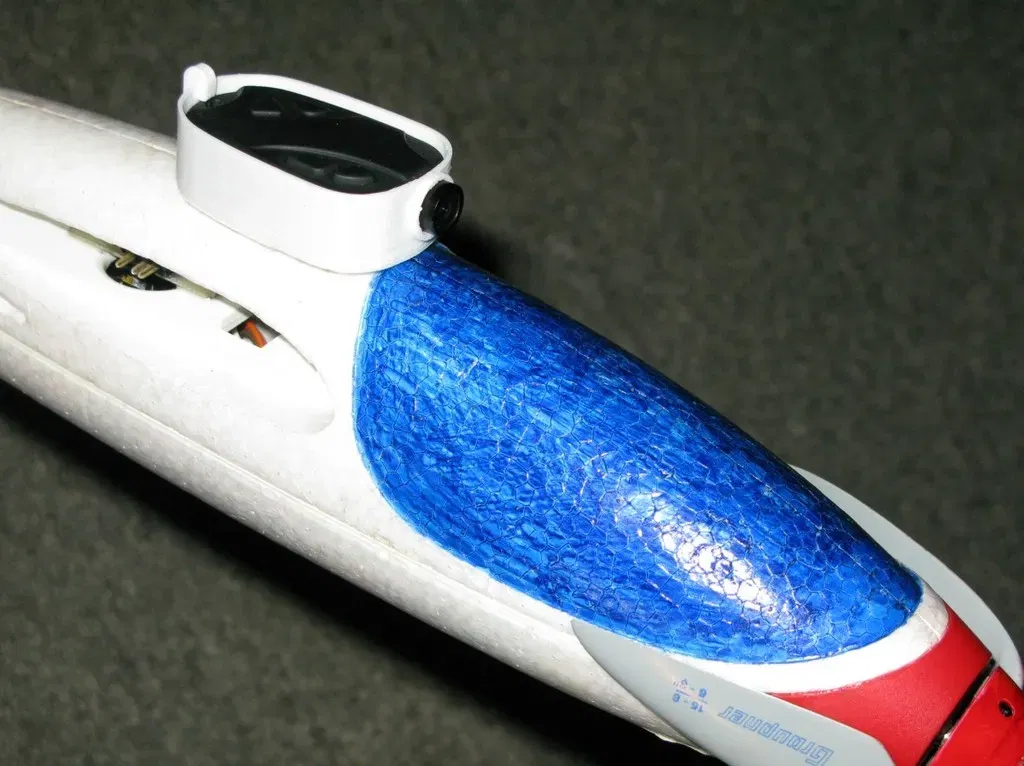

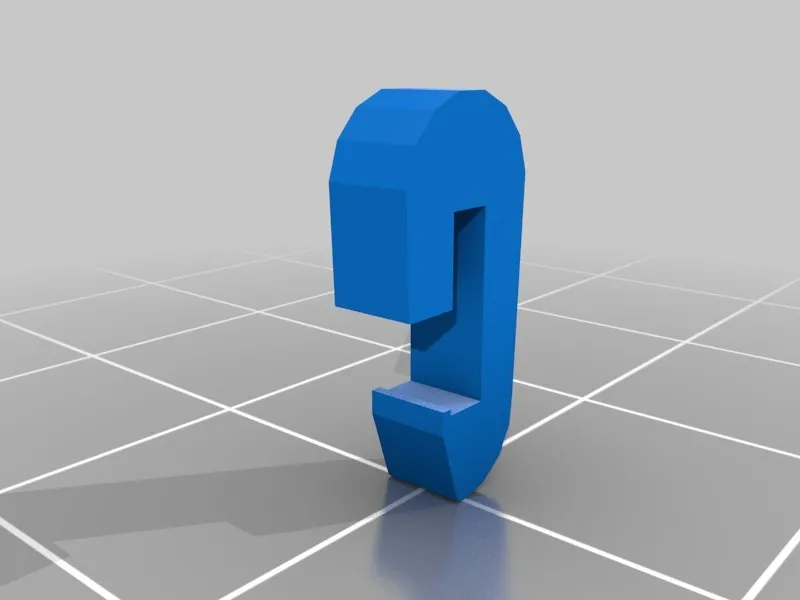

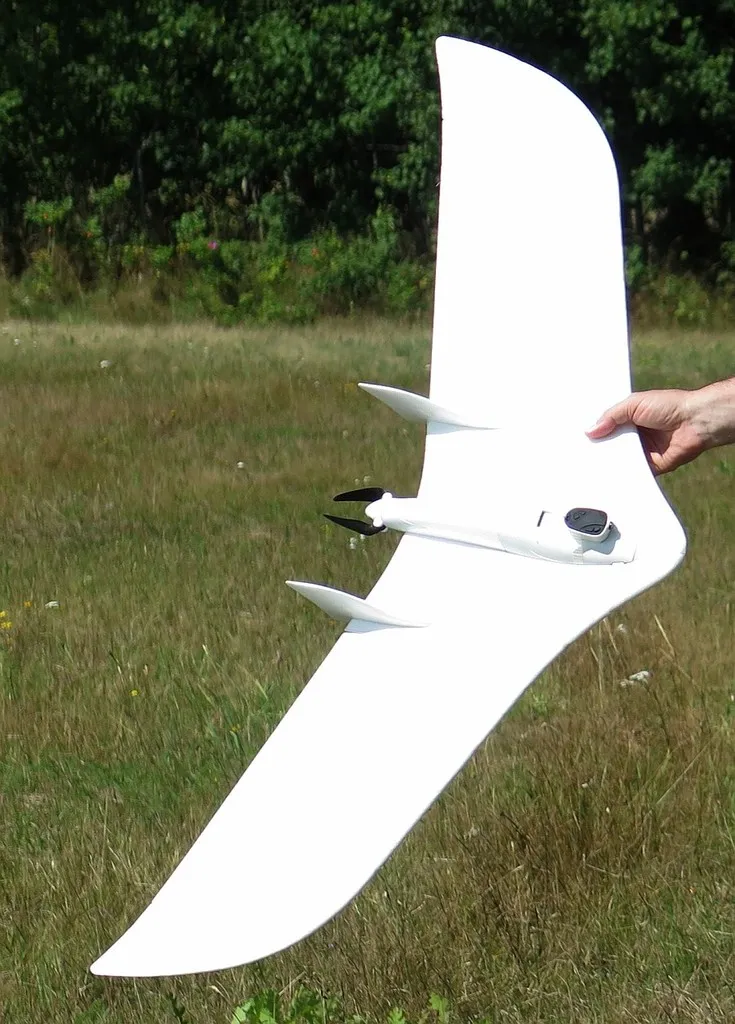

Khái niệm cố định với đinh vít M3 đã được thử nghiệm trên nhiều mô hình bọt R/C khác nhau (Merlin, Xeno, Cularis) thành công. Camera sẽ không rơi ra khỏi hộp khi có kẹp cuối gắn vào, cũng đã được thử nghiệm tích cực.

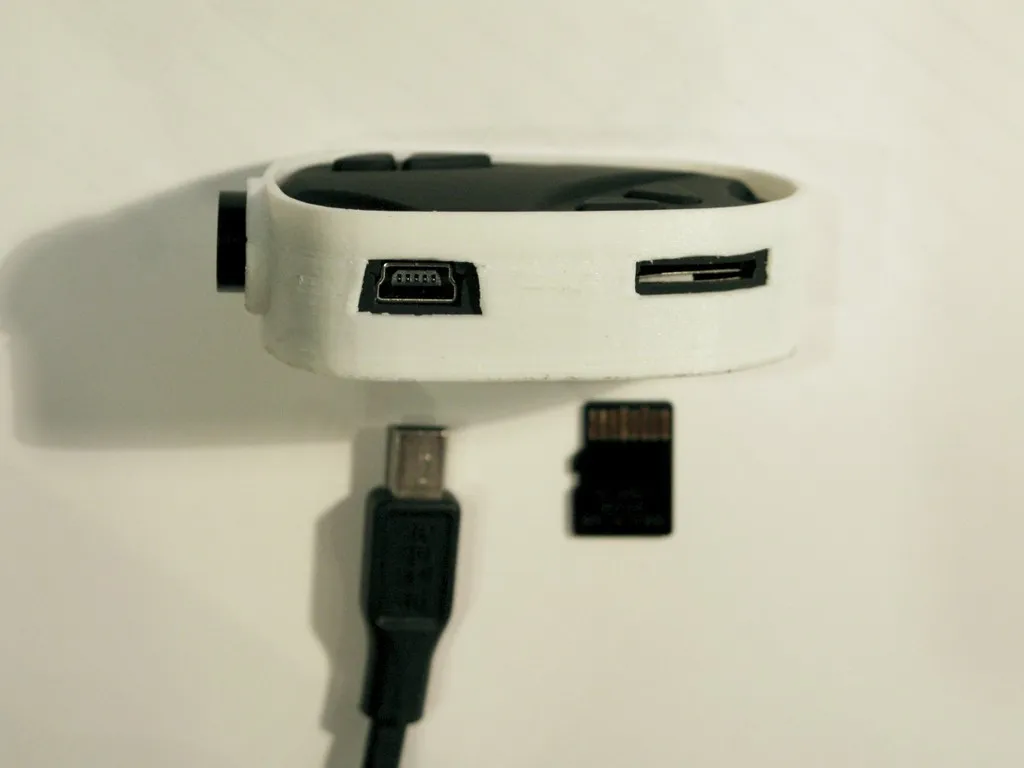

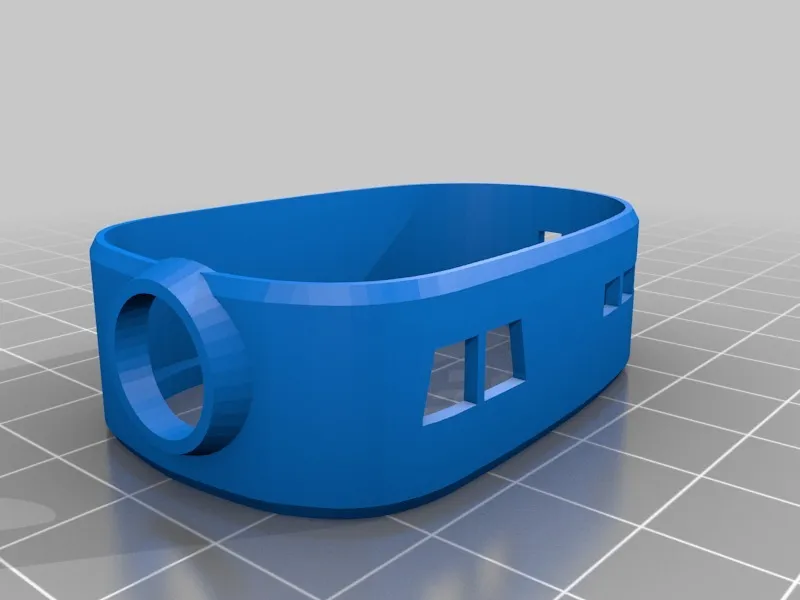

Cấu trúc hỗ trợ nhỏ được thêm vào tại cổng USB và micro SD, vì vậy nó in mà không cần hỗ trợ bổ sung tốt trong PLA. Trong trường hợp hình dạng Keycam của bạn có thể khác, chỉ cần điều chỉnh các tham số "tỷ lệ" trong mã nguồn.
