Tổ chức chìa khóa Allen theo kiểu parametric cho SKÅDIS

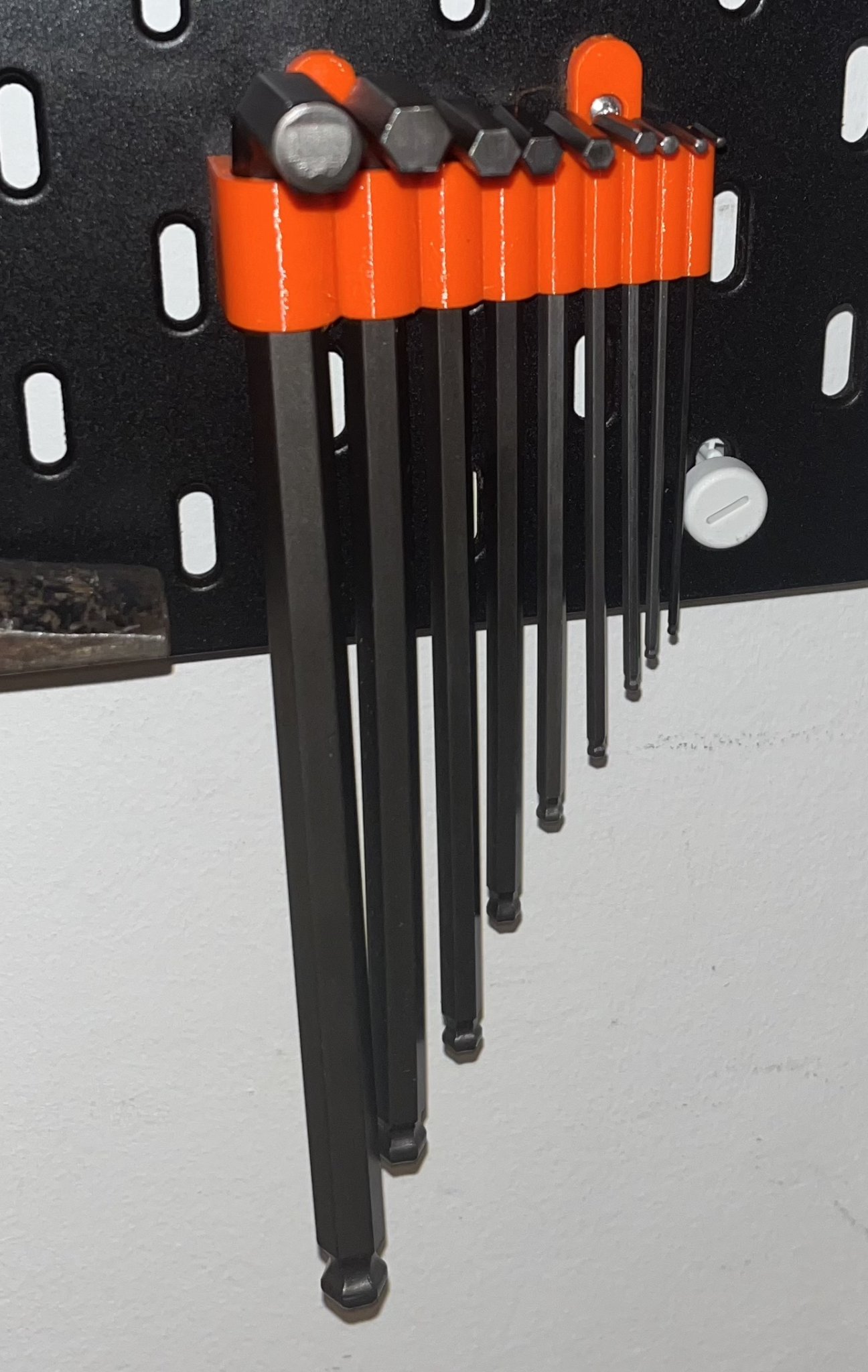

Một bộ tổ chức chìa khóa Allen theo tham số cho IKEA SKÅDIS. Điều này sẽ cho phép bạn tạo ra một bộ tổ chức phù hợp với bộ chìa khóa Allen của bạn, với điều kiện chúng là “trần”, tức là không có tay cầm, v.v.

STL đi kèm hoạt động với bộ chìa khóa Allen BAHCO BE-9770 của tôi, có các kích thước sau (tính bằng mm): 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10

Sử dụng hệ thống T-Nut từ @6d6178.

Cách sử dụng

Nếu kích thước của bạn khớp với các kích thước trong STL, bạn chỉ cần in cái đó.

Nếu không, bạn có thể mở tệp .scad trong OpenSCAD và điều chỉnh các tham số sau:

• keys: Danh sách các kích thước chìa khóa, được đo là khoảng cách giữa hai cạnh song song của chìa khóa.
• height: Chiều cao của giá đỡ, không bao gồm các bộ gắn.
• tolerance_scale: Một giá trị tỷ lệ áp dụng cho kích thước lỗ cuối cùng, nếu bạn cần.
• tolerance_add: Một giá trị được thêm vào kích thước lỗ cuối cùng, sau khi tỷ lệ.
• back_spacing: Độ sâu của phần rắn ở phía sau, trước khi các lỗ bắt đầu. Điều này nên ít nhất là 4mm.
• spacing: Khoảng cách giữa các lỗ, cũng như kích thước của các đường viền ngoài của các lỗ.

Hãy chắc chắn rằng bạn có tệp hướng dẫn căn chỉnh trong cùng thư mục với tệp .scad.

Sau đó lưu, kết xuất và xuất, sau đó bạn sẽ có một STL mà bạn có thể cắt và in.

Cài đặt Slicer

Tôi đã có thể in mô hình bằng PETG trên một tấm có kết cấu trên Prusa i3 MK3S+ của tôi mà không gặp bất kỳ vấn đề gì. Không cần đáy hoặc hỗ trợ.

Phần cứng cần thiết

Để gắn, bạn nên có hai đai ốc M2.5 và hai vít M2.5 dài 12 mm hoặc 16 mm.
