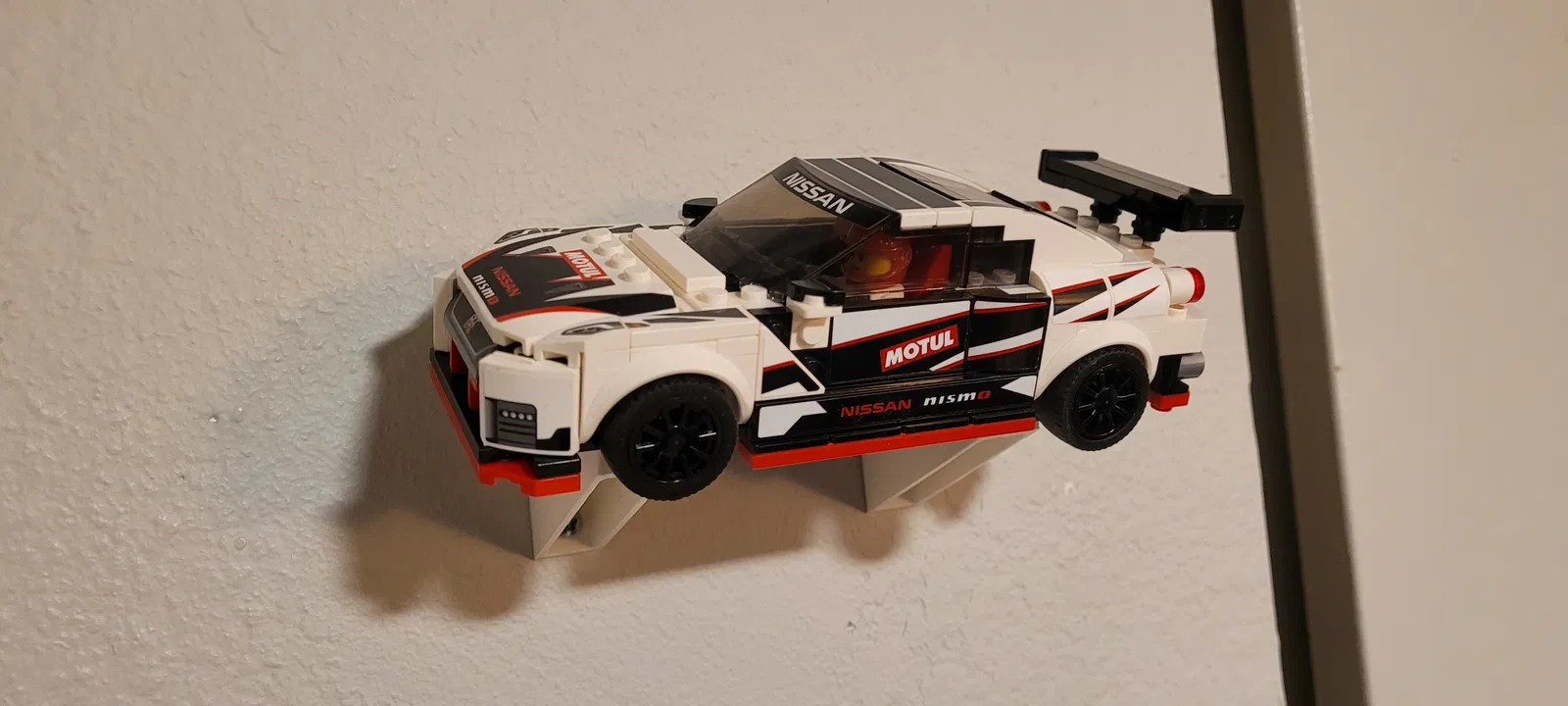

Giá treo tường cho mô hình xe LEGO® (có độ nghiêng, chốt khớp chuẩn)

Tất nhiên là mình không sở hữu thương hiệu LEGO®, và việc sản phẩm này lắp vừa với gạch của họ không có nghĩa là họ ủng hộ mô hình này. Bạn hãy mua sản phẩm chính hãng nếu muốn chất lượng tốt nhất, đây chỉ là một sản phẩm tri ân thương hiệu, không phải sản phẩm được LEGO® hỗ trợ.

Mình đã thử tải xuống các loại giá treo tường khác nhưng gặp phải vài vấn đề:

1. Chúng thường được mô phỏng theo số đo gạch thông thường chứ không theo tiêu chuẩn kỹ thuật (spec), nên khi in 3D ra, các chốt (stud) không khớp khít.
2. Chúng thường nằm hoàn toàn theo chiều ngang, và mình thấy cách đó không hiển thị được vẻ đẹp của các mô hình xe hơi.

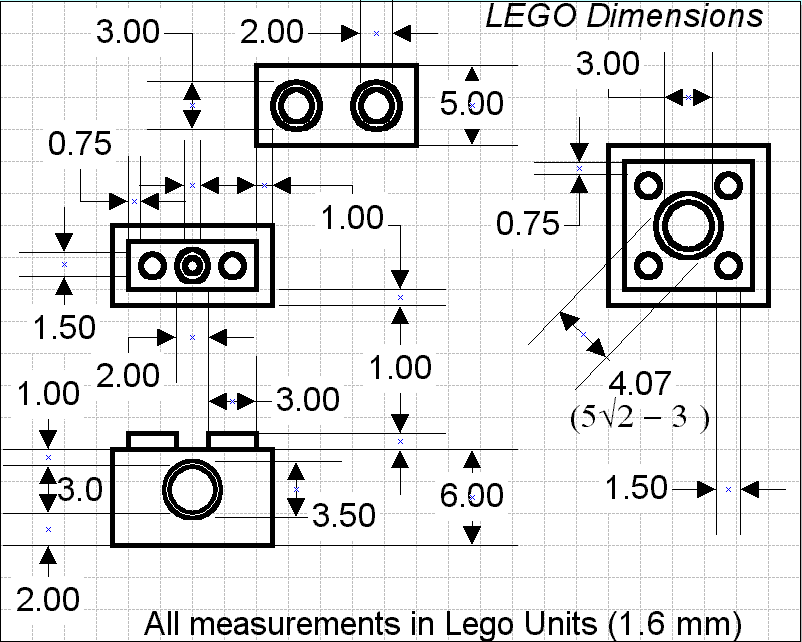

Vì thế, mình đã tìm hiểu kỹ thông số kỹ thuật của LEGO® và nhận ra họ sử dụng đơn vị đo 1.6mm. Gạch của họ được mô phỏng dựa trên đơn vị đó chứ không phải con số milimet tròn trịa mà bạn thường thấy trên mạng.

…Hơn nữa, nếu mô hình được thiết kế đúng kích thước, khi cắt lớp (slice), G-code tạo ra có thể sai lệch 0.1-0.2mm, dẫn đến việc chốt không giữ chặt được mô hình!

Mình đã in thử các chốt với kích thước khác nhau và tìm ra loại phù hợp nhất. Mình thiết kế theo hướng hơi chặt một chút để đảm bảo mô hình không bị rơi, nhưng không quá mức làm biến dạng chốt khi in bằng PLA. Mình không khuyến khích in bằng PETG vì khó đảm bảo độ bền cho các chốt khi tháo lắp nhiều lần.

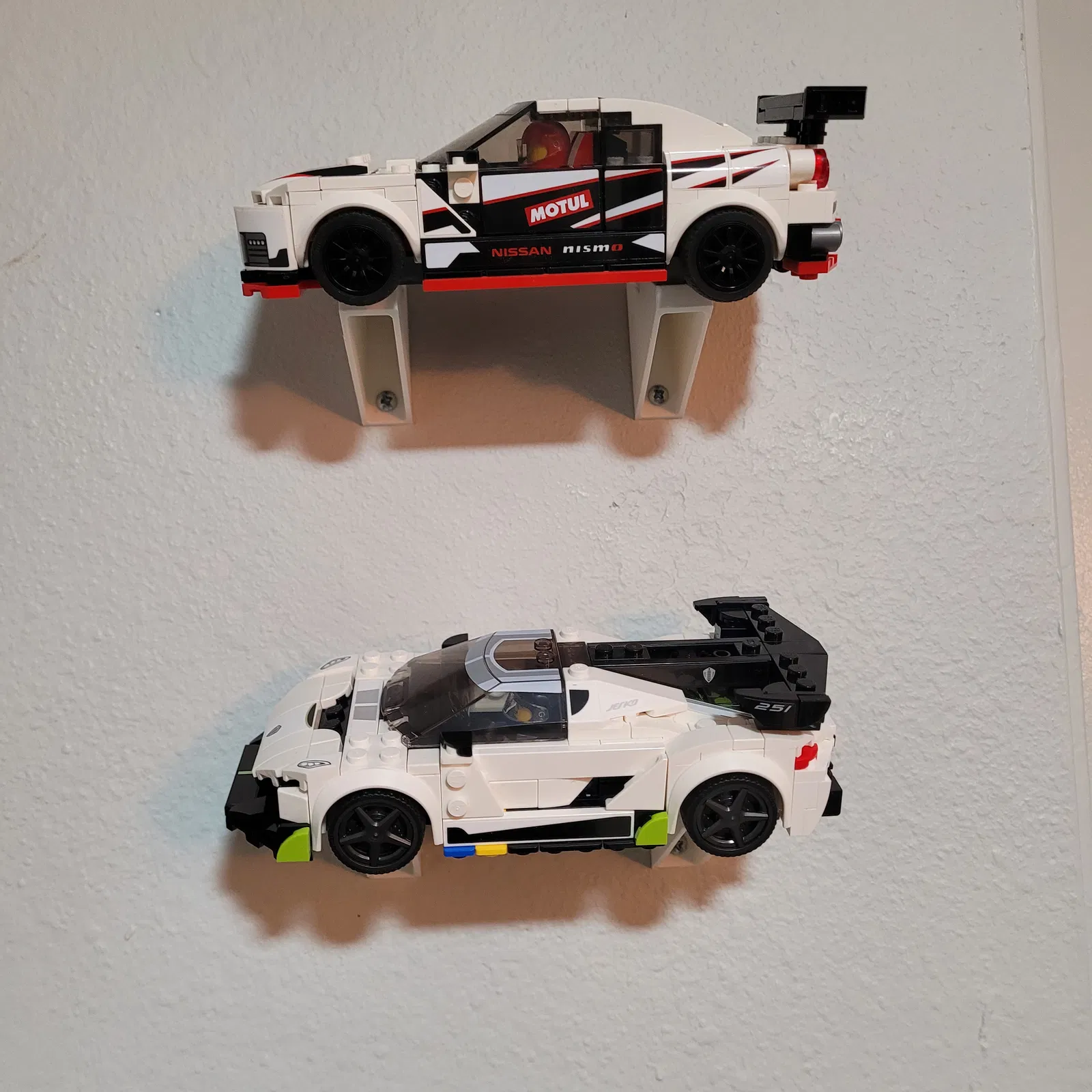

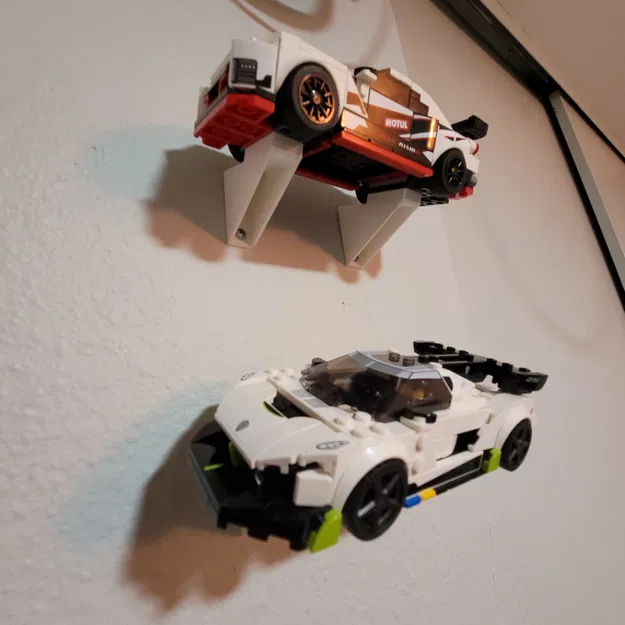

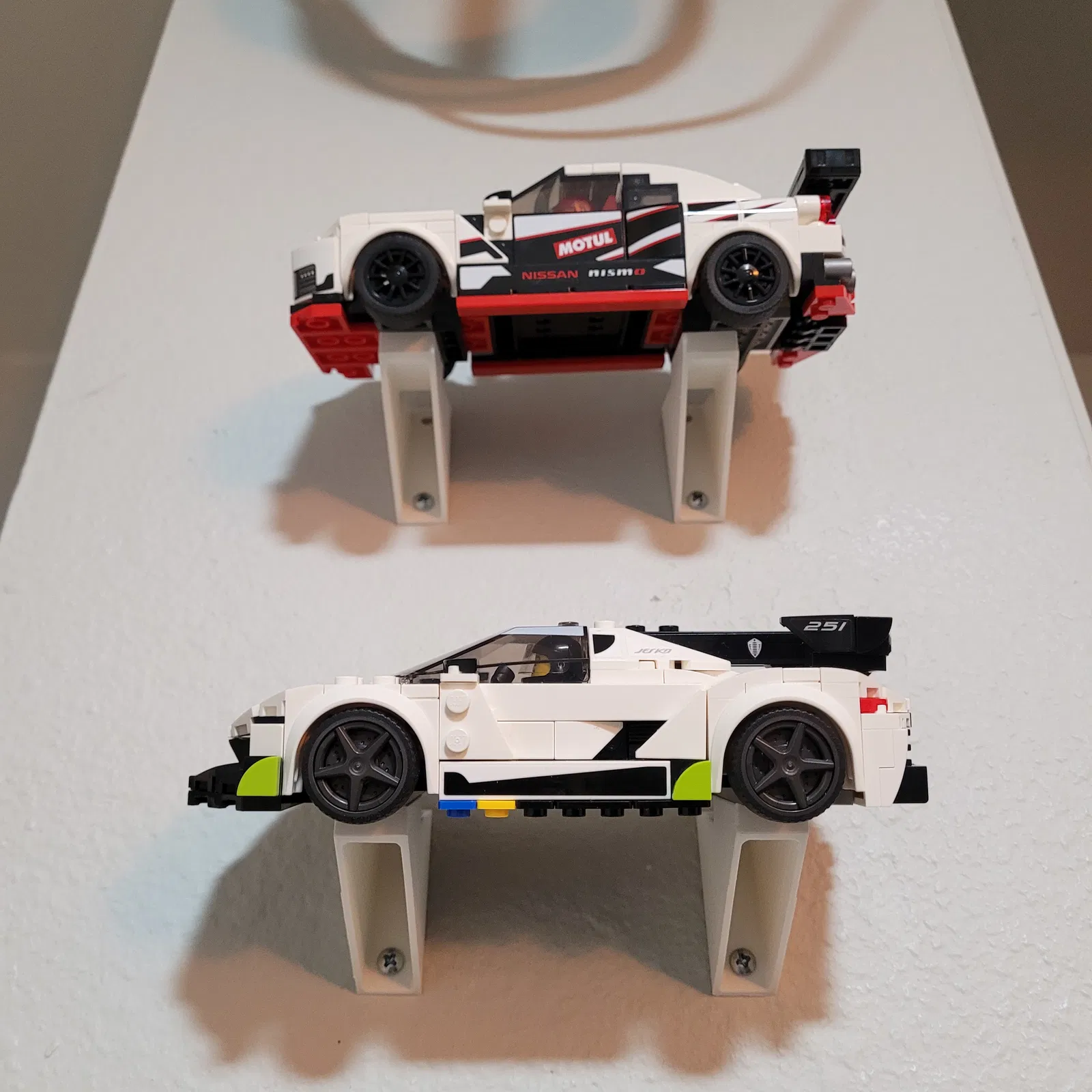

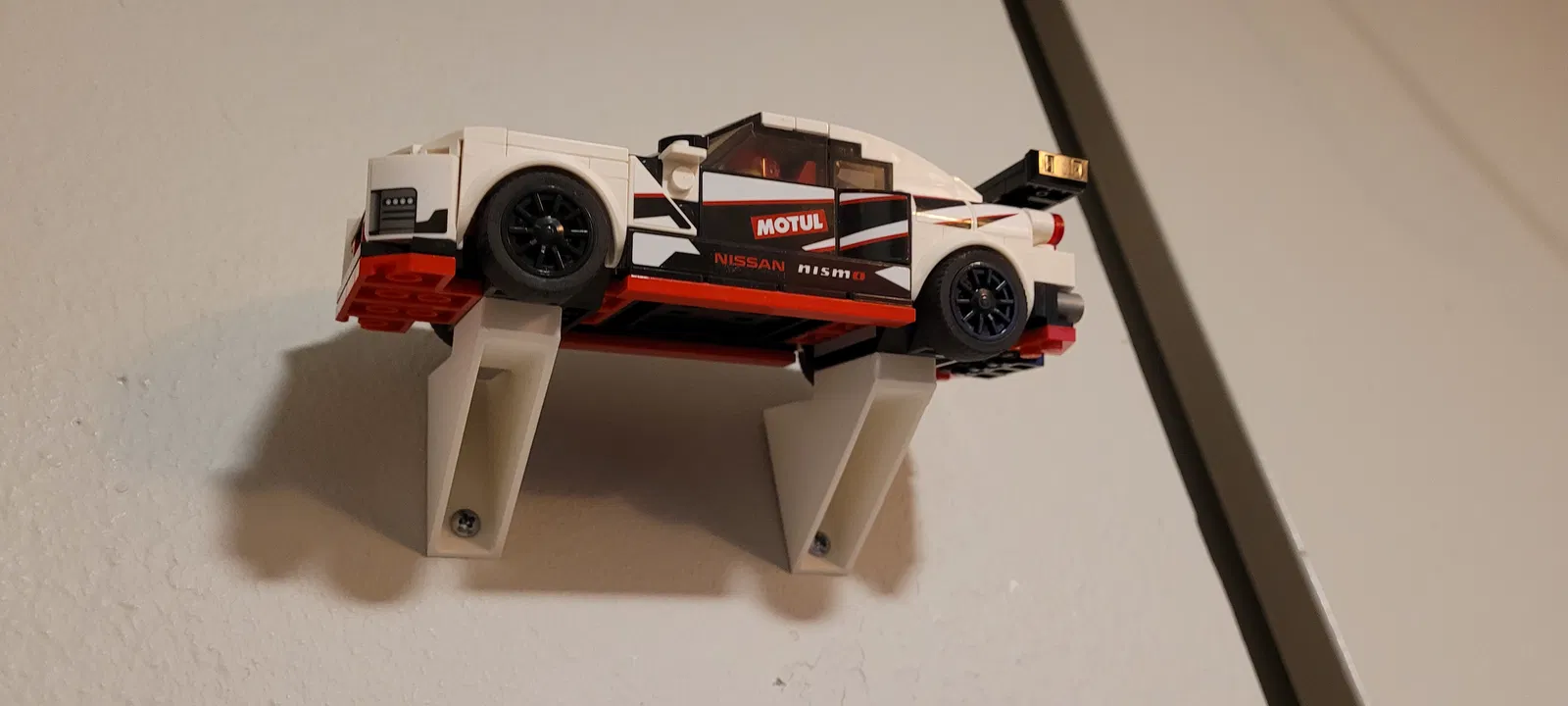

Mình đã thêm góc nghiêng 25 độ hướng xuống để trưng bày mô hình đẹp hơn và dễ thao tác với lỗ bắt vít phía trên.

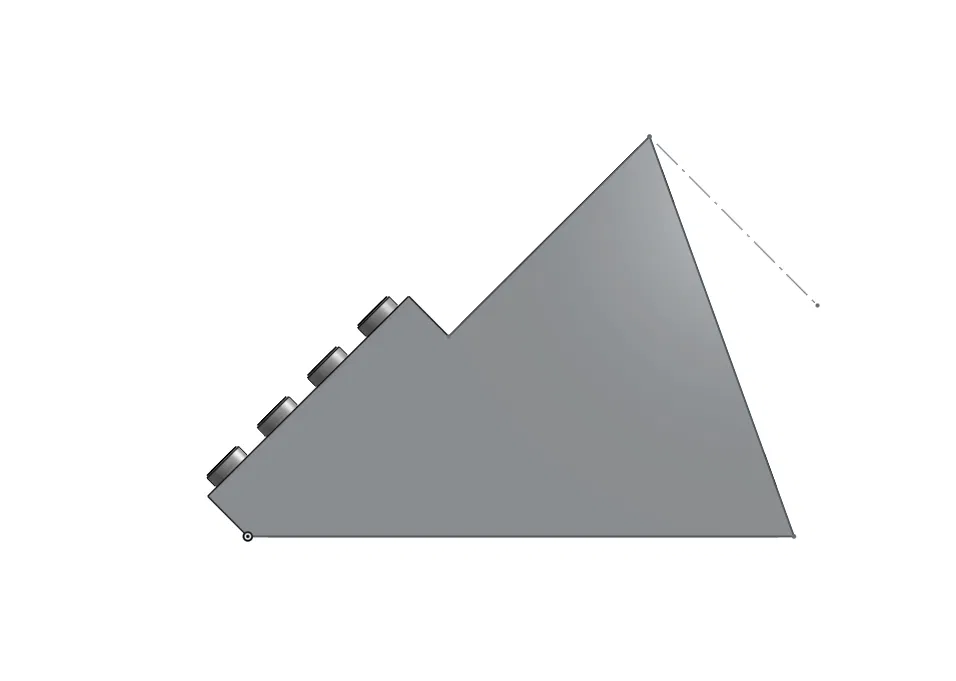

Hướng dẫn in: Hãy đặt mặt "lower-front" xuống dưới để các chốt được in theo góc, và dùng độ dày lớp in (layer height) 0.1mm để có độ bền tốt nhất (xem hình minh họa cid:image_N).

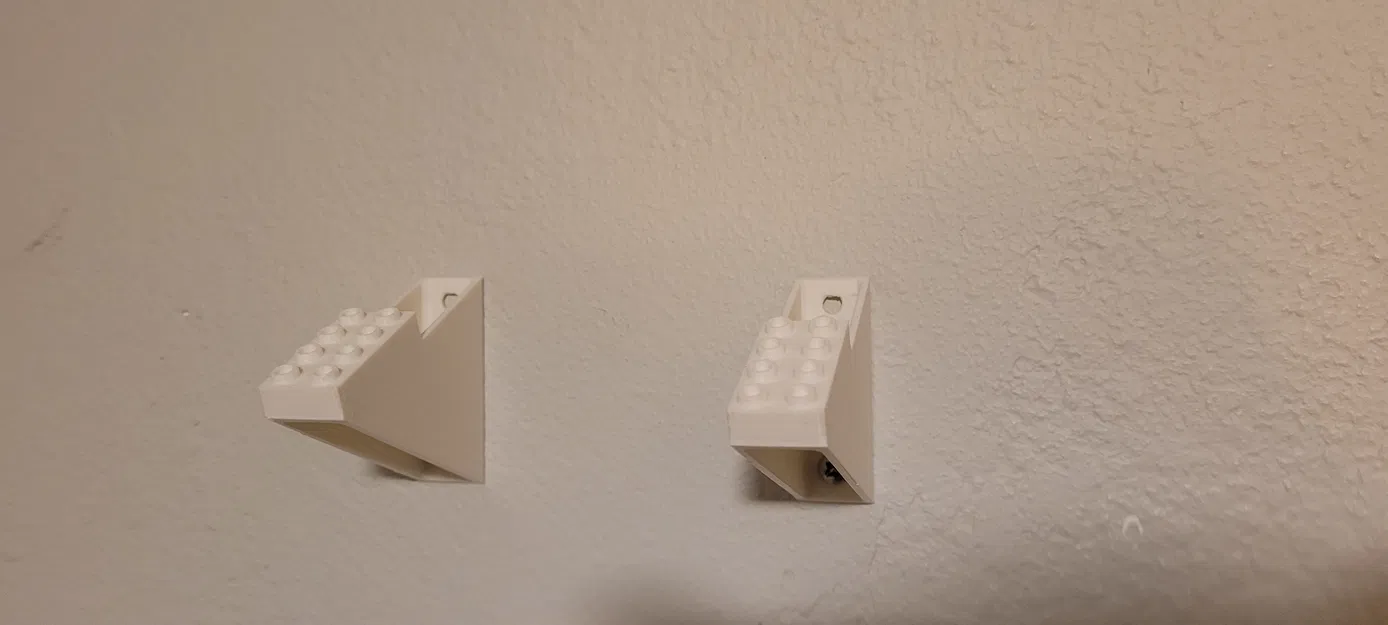

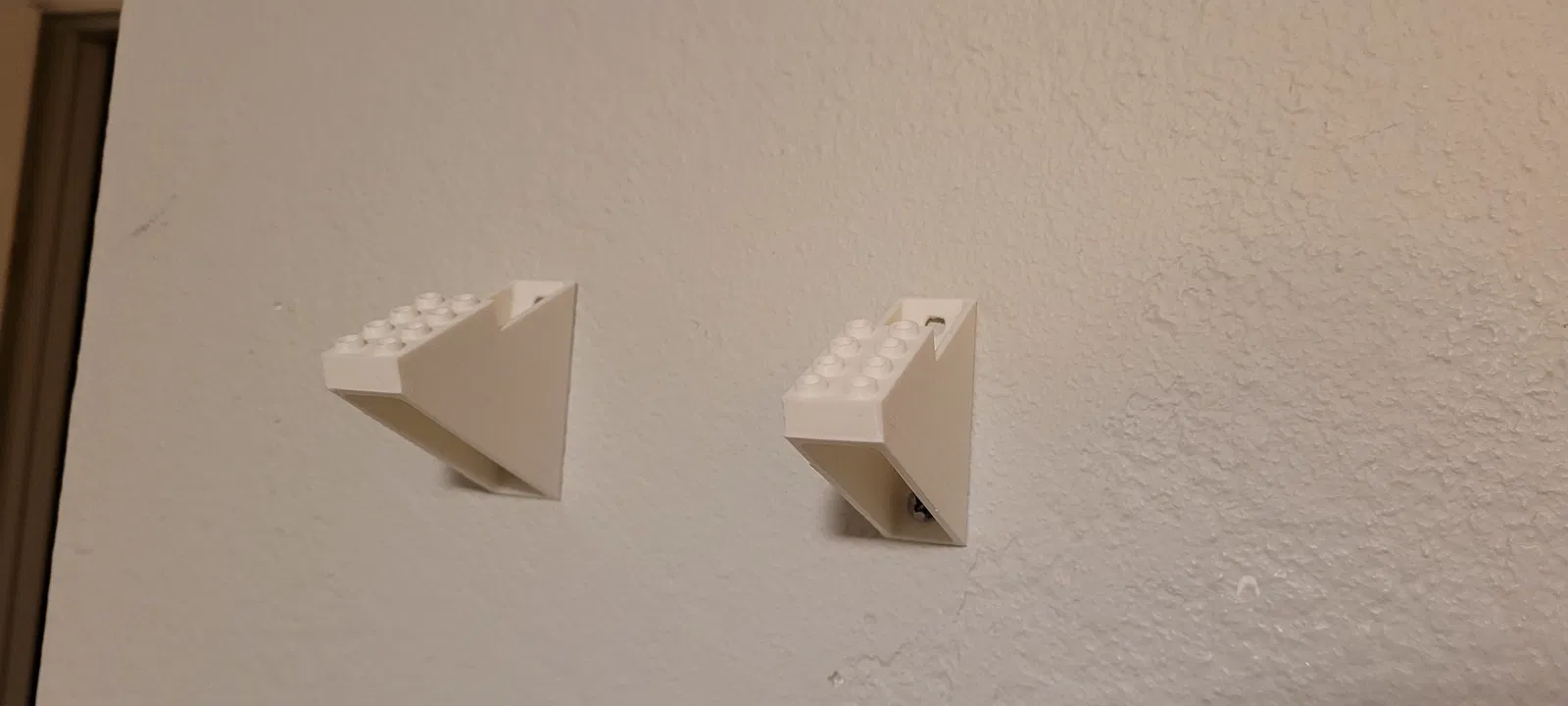

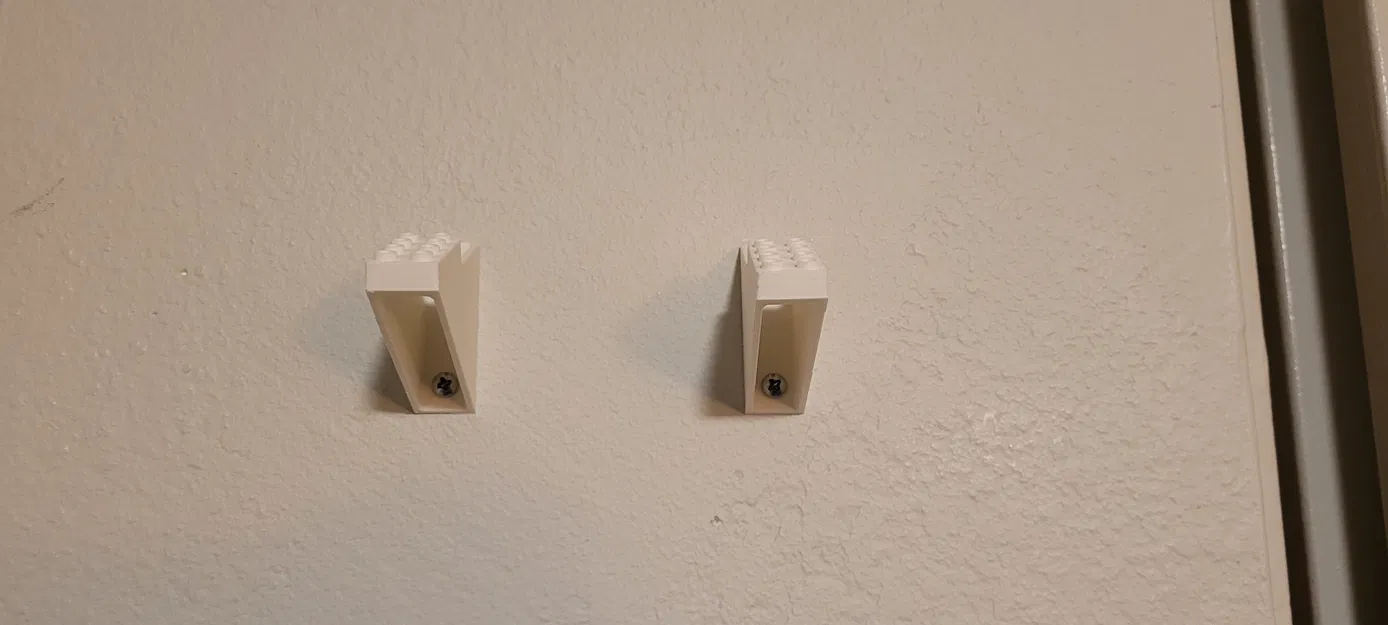

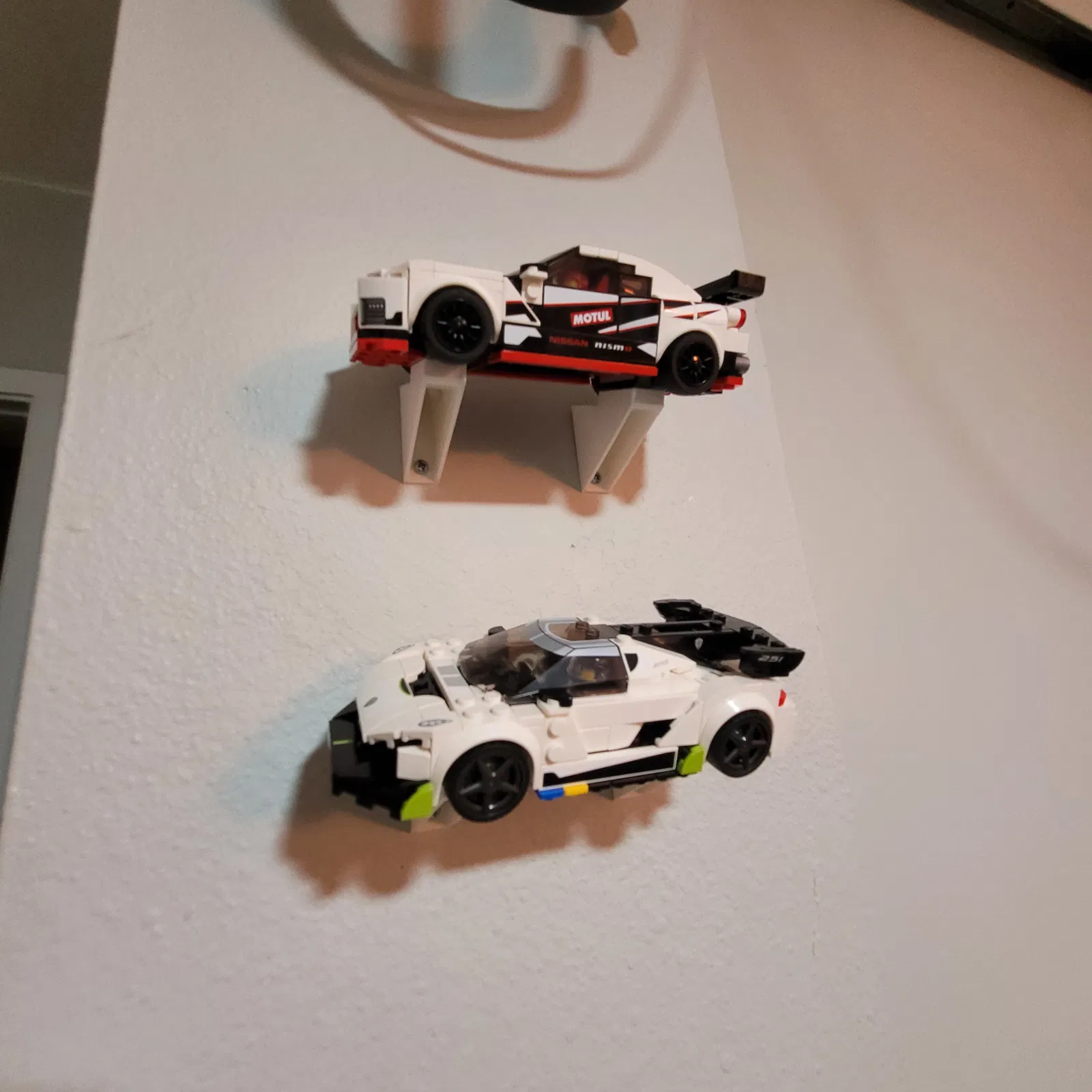

Mình đã lắp cái này lên tường thạch cao và đây là loại tắc kê mình ưng ý nhất.

Mình có đính kèm file đã cắt sẵn với hướng đặt mặt dưới cho dòng máy Mk3*.

Một lần nữa, đây không phải sản phẩm của LEGO®, đây chỉ là cách mình tạo ra để treo những mô hình tuyệt vời của họ lên tường.
