Case Tùy Chỉnh Cho Bàn Phím Dygma Raise 1 (ISO)

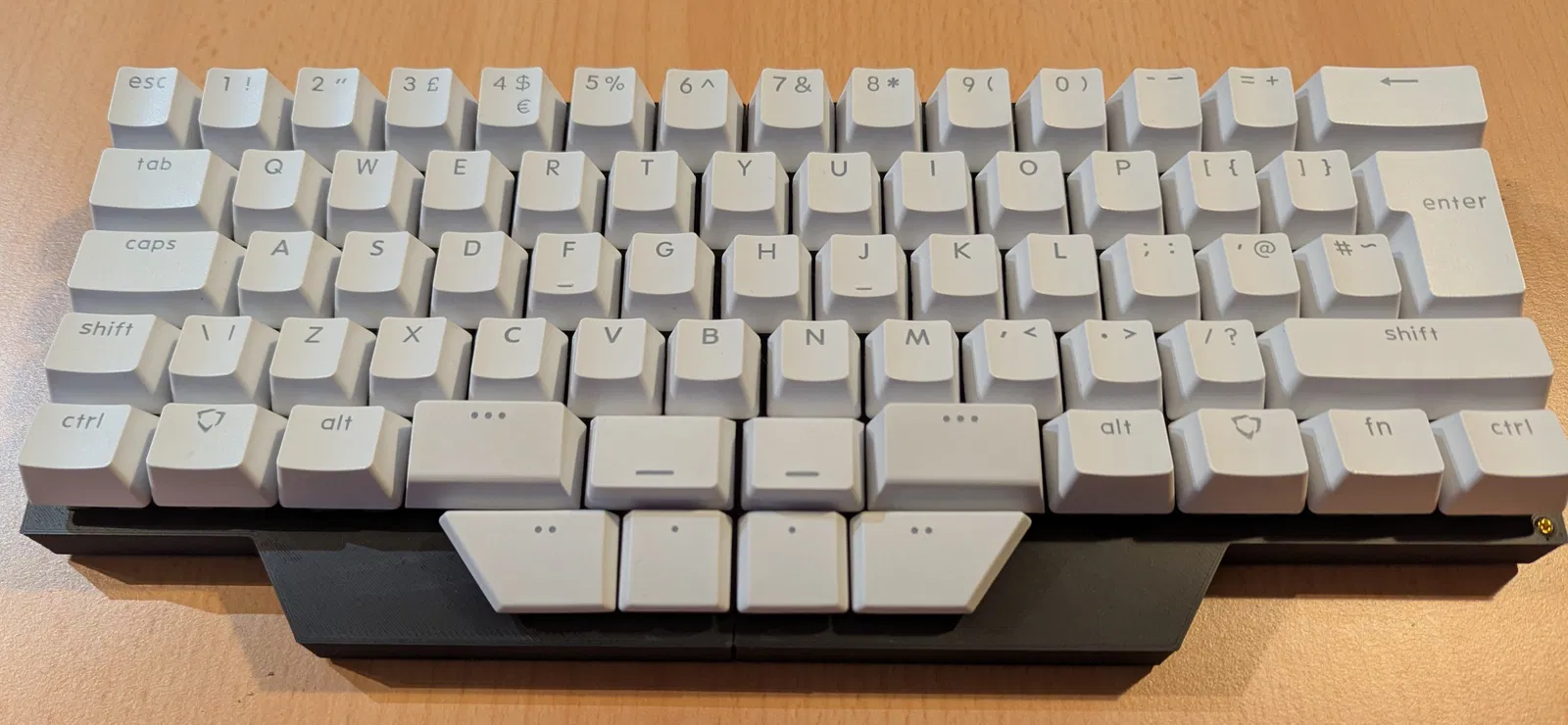

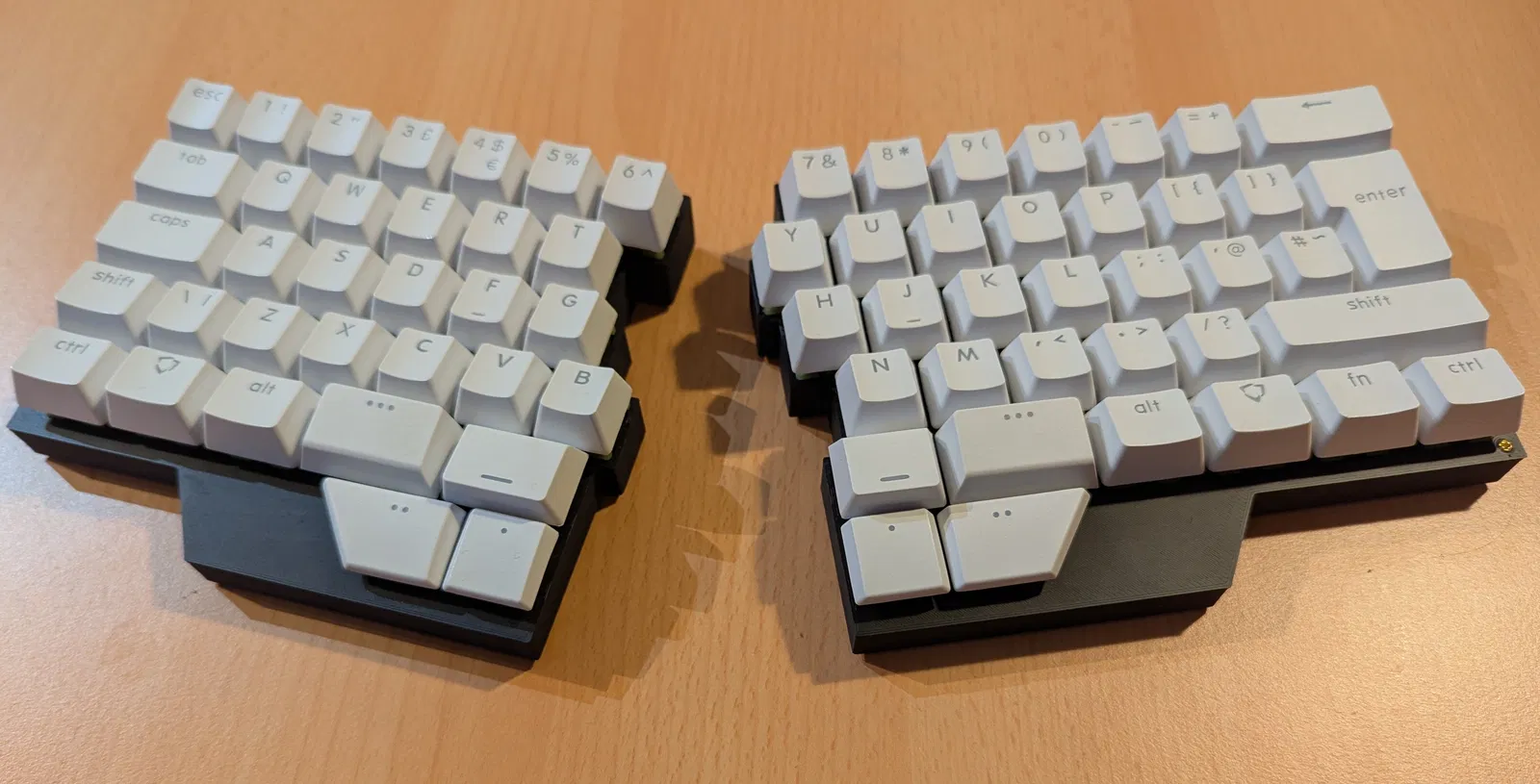

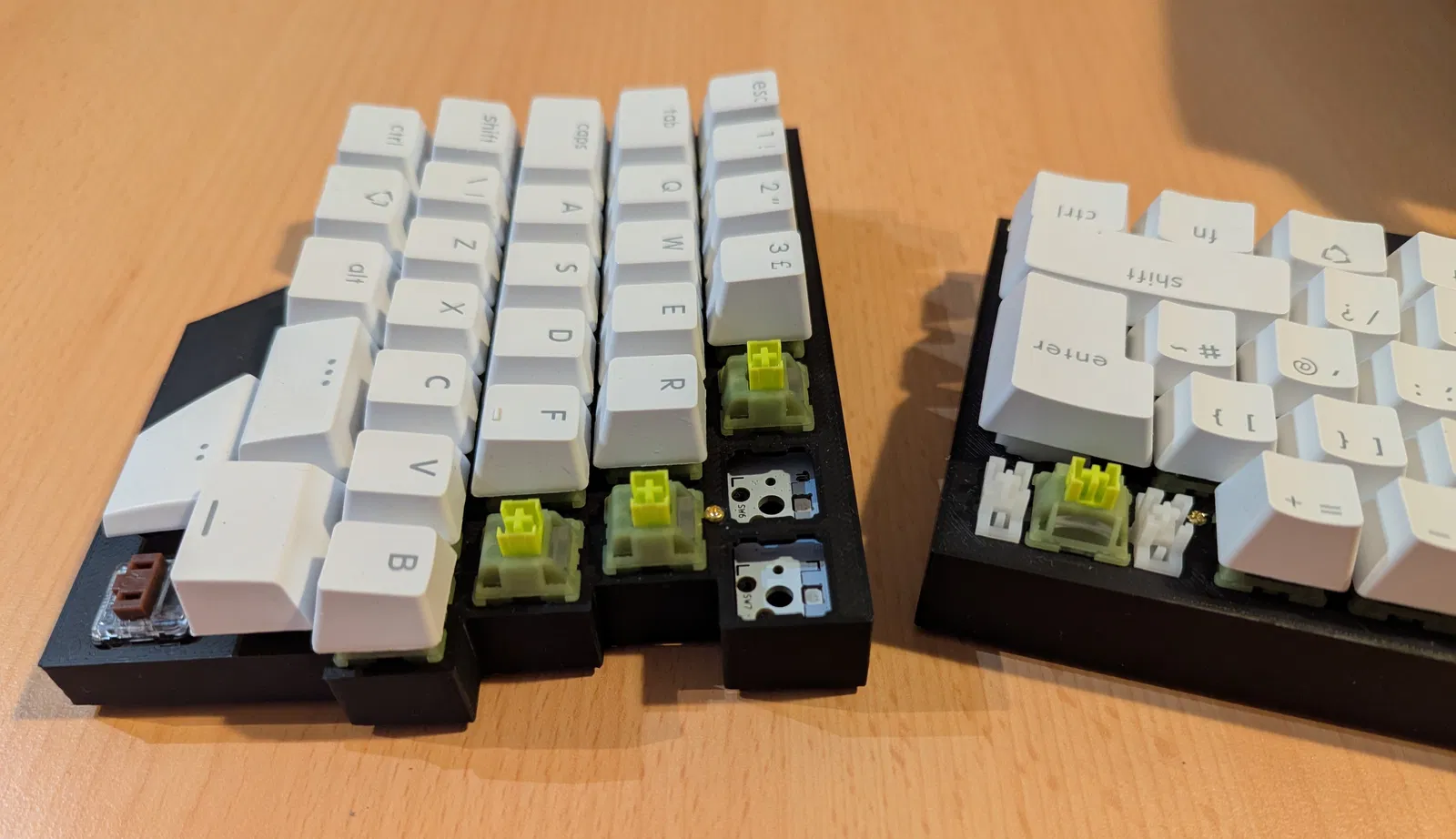

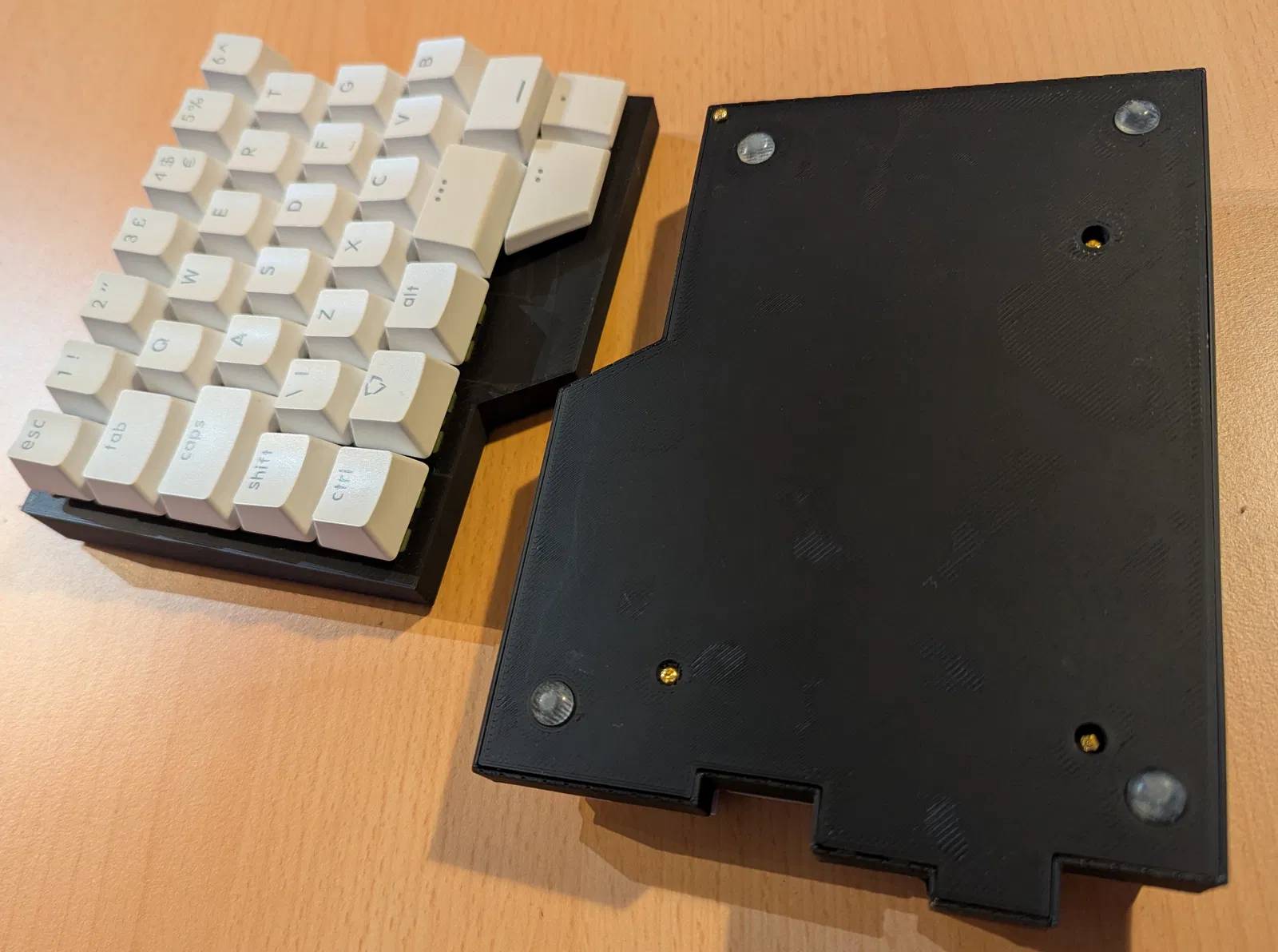

Mình muốn thử cảm giác dùng bàn phím mà không có kê tay sẽ như thế nào. Hai nửa bàn phím vẫn có thể đặt sát vào nhau, dù không có cơ chế khóa lại. Tấm top plate được thiết kế chỉ dành riêng cho layout ISO. Các linh kiện cần thiết: 16 con ốc M2 x 5mm, 8 trụ đồng M2 x 10mm, 8 chân cao su (đường kính khoảng 8mm). Đây vẫn chỉ là bản thử nghiệm nên còn nhiều điểm cần khắc phục và cải thiện. Các vấn đề đã biết: Một trong các vị trí trụ giữa top plate và bottom plate của nửa bên trái bị lệch, PCB tại đó không có lỗ nên chỉ gắn được 3 trụ. PCB không bắt ốc cố định được do không gian hạn chế để lắp đai ốc, nên nó chỉ được ép giữa các trụ và giữ bằng switch. Điều này khiến switch và socket phải chịu lực ngang khi cắm dây USB. Stabilizer bị lỏng do các rãnh không khớp. Switch của phím Enter bị lỏng do hướng của stabilizer. Các phím choc hơi lỏng do rãnh trên top case được thiết kế để mở switch mà không cần tháo phím. Hướng cải thiện: Bo góc (Fillets). * Thêm miếng đệm giữa top plate và PCB nhỏ. Một vài lưu ý cho bạn nào muốn làm tương tự cho bản ANSI hoặc các loại bàn phím khác. Vì mình không tìm thấy mô hình 3D chính thức nào nên đã tự thiết kế từ đầu: 1. Truy cập https://keyboard-layout-editor.com/ -> Presets -> ISO 60%. Xóa phím Space và thay bằng 4 phím: 1.5u, 1.25u, 1.75u, 1.25u. Bạn có thể di chuyển các phím nửa bên phải sang một chút bằng cách chọn tất cả rồi dùng phím mũi tên. Mình đã thử thêm phím thumb ở đây nhưng vị trí chưa chuẩn nên cuối cùng đã tinh chỉnh lại trong phần mềm CAD. 2. Truy cập http://builder.swillkb.com/. Dán dữ liệu “raw data” từ trang trước vào. Lưu ý chọn stabilizer là Cherry (mình đã quên bước này nên bản upload bị lỏng). Đặt kích thước phím là 18.8mm. Nhấn “Draw CAD”. 3. Nhập file dxf vào phần mềm CAD để làm mẫu cho top plate. 4. Thiết kế case bằng cách đo đạc kỹ lưỡng các thông số từ case gốc để xác định vị trí trụ, ốc và hình dáng.
