Giá đỡ đồng hồ so cho Flashforge AD5X
Giá đỡ đồng hồ so chuyên dụng cho dòng máy Flashforge AD5X, giúp cân bàn chính xác. Thiết kế chắc chắn, dễ in, tương thích với đồng hồ đo Neoteck 57mm. Chia sẻ file thiết kế gốc trên Onshape để mọi người dễ dàng tùy chỉnh theo nhu cầu.
Mô tả

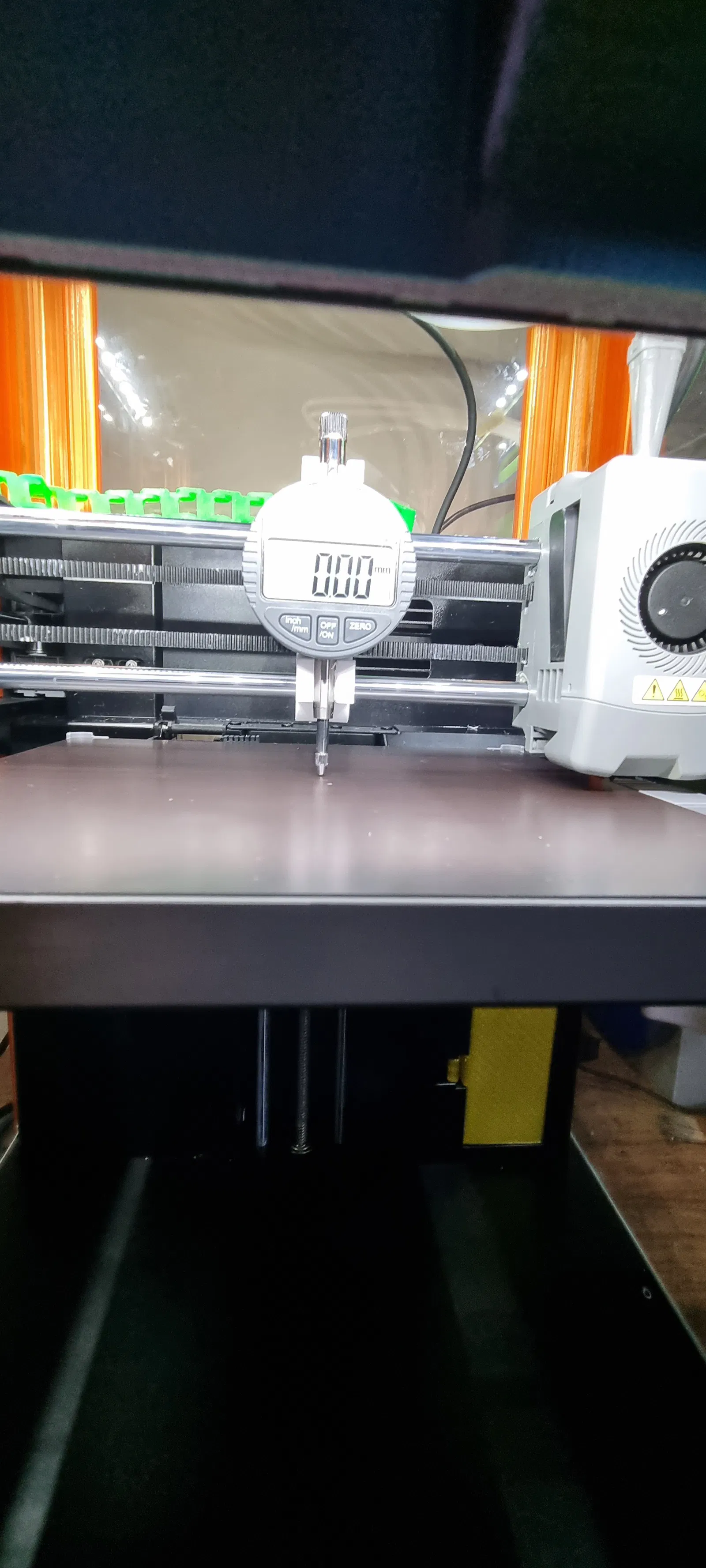

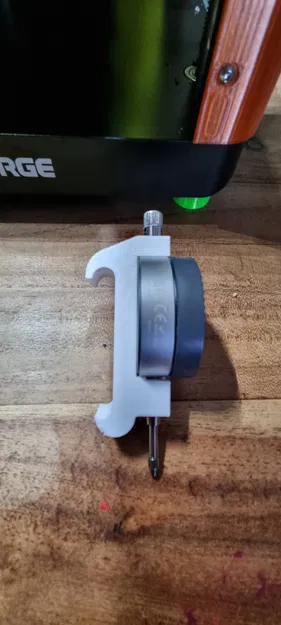

Cái giá đỡ đồng hồ so này gắn vừa khít trên thanh ray dẫn hướng của máy in Flashforge Adventurer 5M và đặc biệt là nó rất chắc chắn, không bị rung lắc ở bất kỳ vị trí nào. Mình thiết kế nó bằng Onshape với tiêu chí đơn giản, tối ưu công năng và rất dễ in.
Thông số in:
- Đầu phun 0.4mm, chiều cao lớp in 0.2mm.
- Mình in bằng nhựa PETG vì mình dùng loại này cho hầu hết mọi sản phẩm.
- Cấu trúc hỗ trợ (support): Tree slim, top gap 0.25, chỉ chọn build plate only.

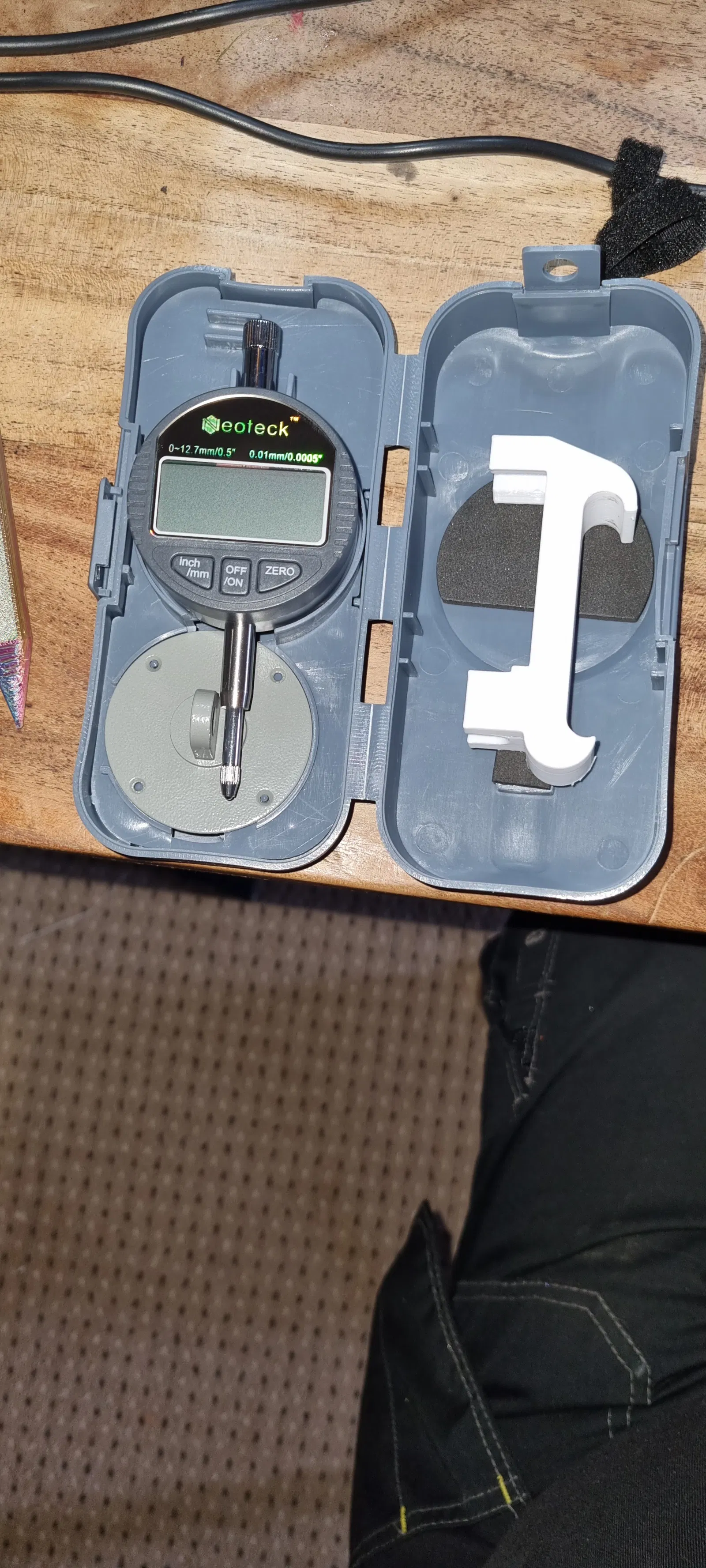

Đồng hồ so mình sử dụng là loại Neoteck với đường kính mặt đồng hồ là 57mm (thông số lấy theo hướng dẫn đi kèm).
Mọi người cứ thoải mái sử dụng, chỉnh sửa hay nâng cấp tùy thích nhé.
Nếu anh em nào gặp khó khăn khi chỉnh sửa file của người khác giống mình, có thể tìm kiếm tên dự án trong mục public documents trên Onshape để lấy file thiết kế gốc và xem thông số kỹ thuật nhé.
