Giá đỡ tay điều khiển và pin 12V cho mount SkyWatcher

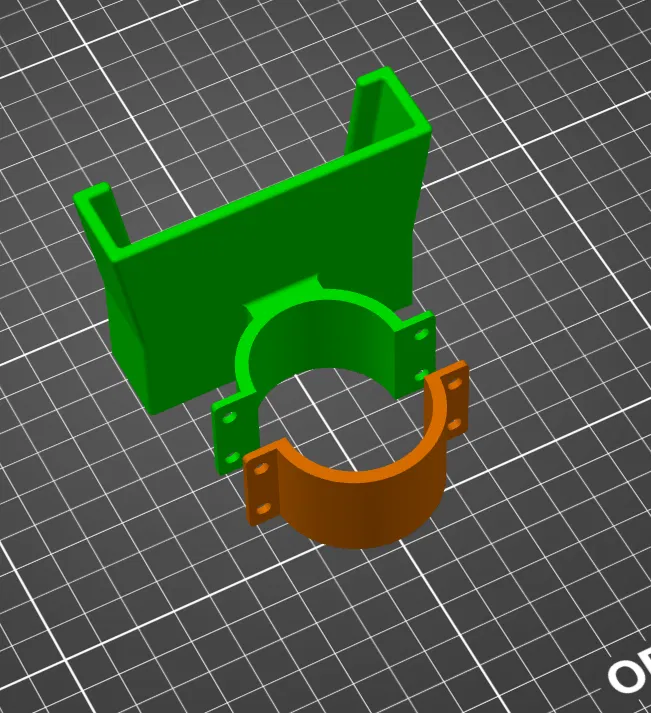

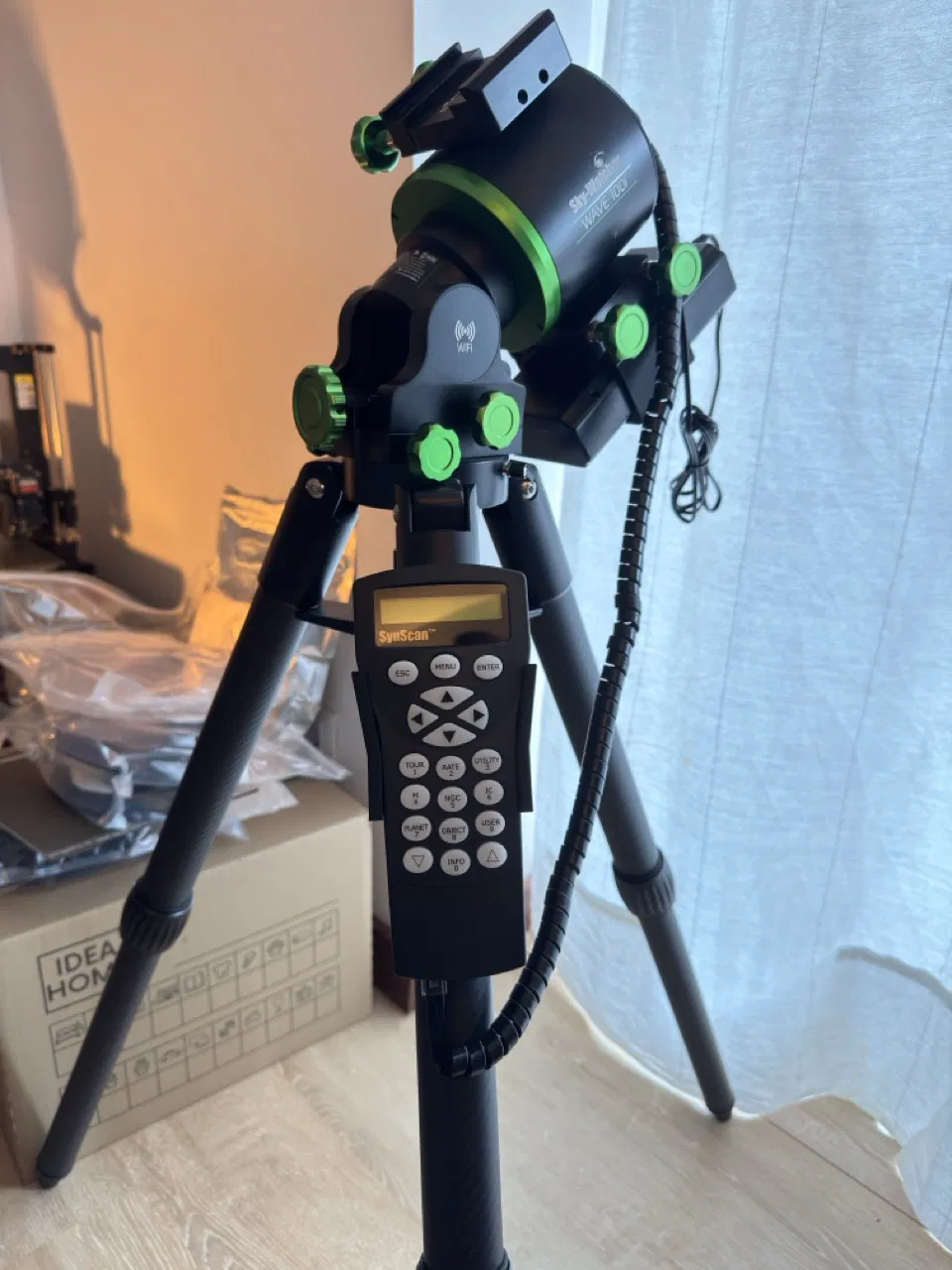

Chiếc mount SkyWatcher Wave 100i của mình khi mua về không có sẵn giá đỡ cho tay điều khiển (hand controller). Mình làm ra mô hình này để khắc phục vấn đề đó. Giá đỡ được thiết kế để vừa với phần chân tripod carbon đường kính 40mm của SkyWatcher, mình có đính kèm cả file Fusion 360 để mọi người tiện tùy chỉnh nhé.

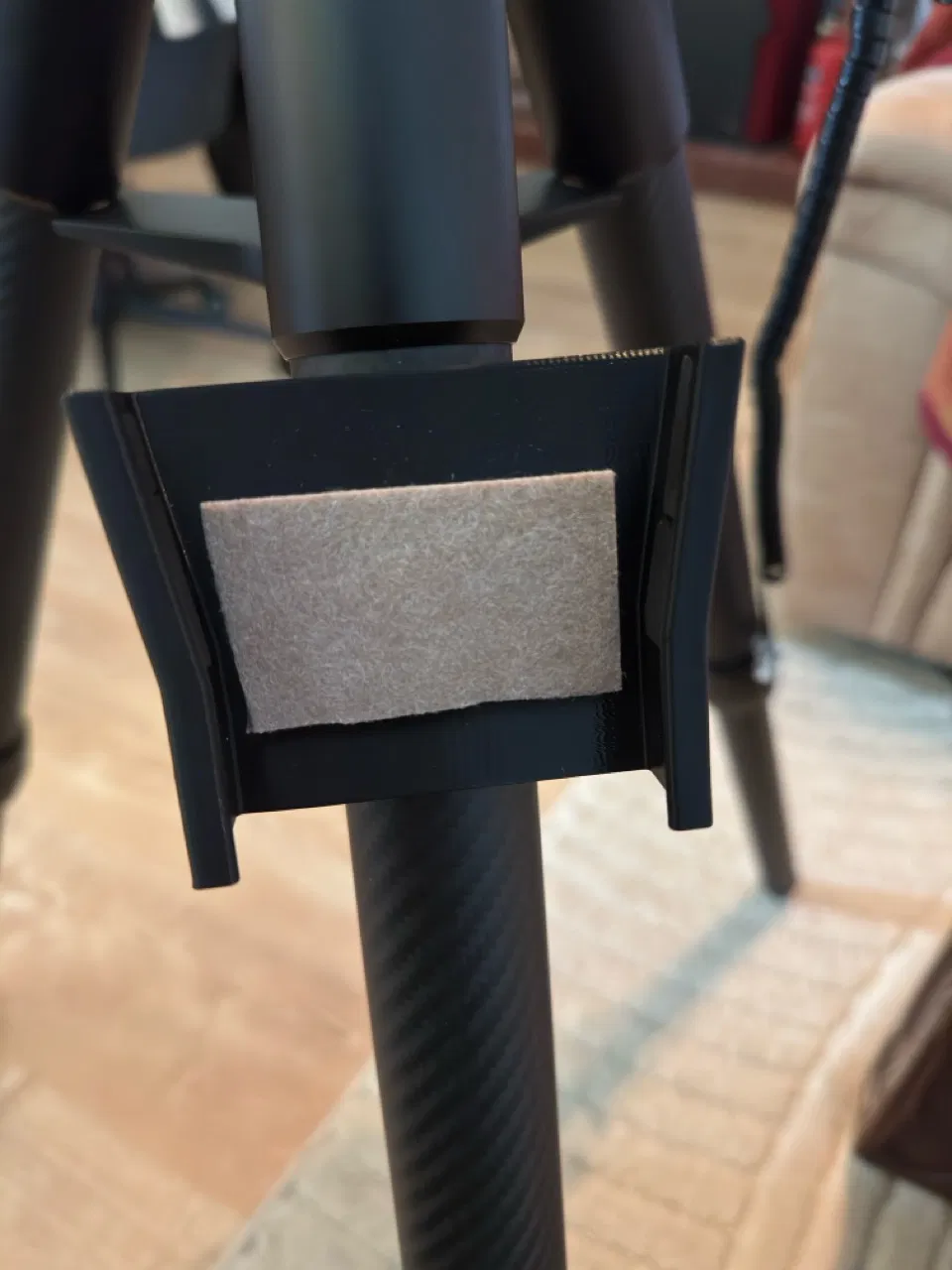

Phần giá đỡ được làm rộng rãi xung quanh tay điều khiển, nên mọi người có thể dán thêm mút xốp hoặc miếng nỉ để chống trầy. Mình thì tận dụng miếng nỉ dán chân bàn 3M dư ở nhà.

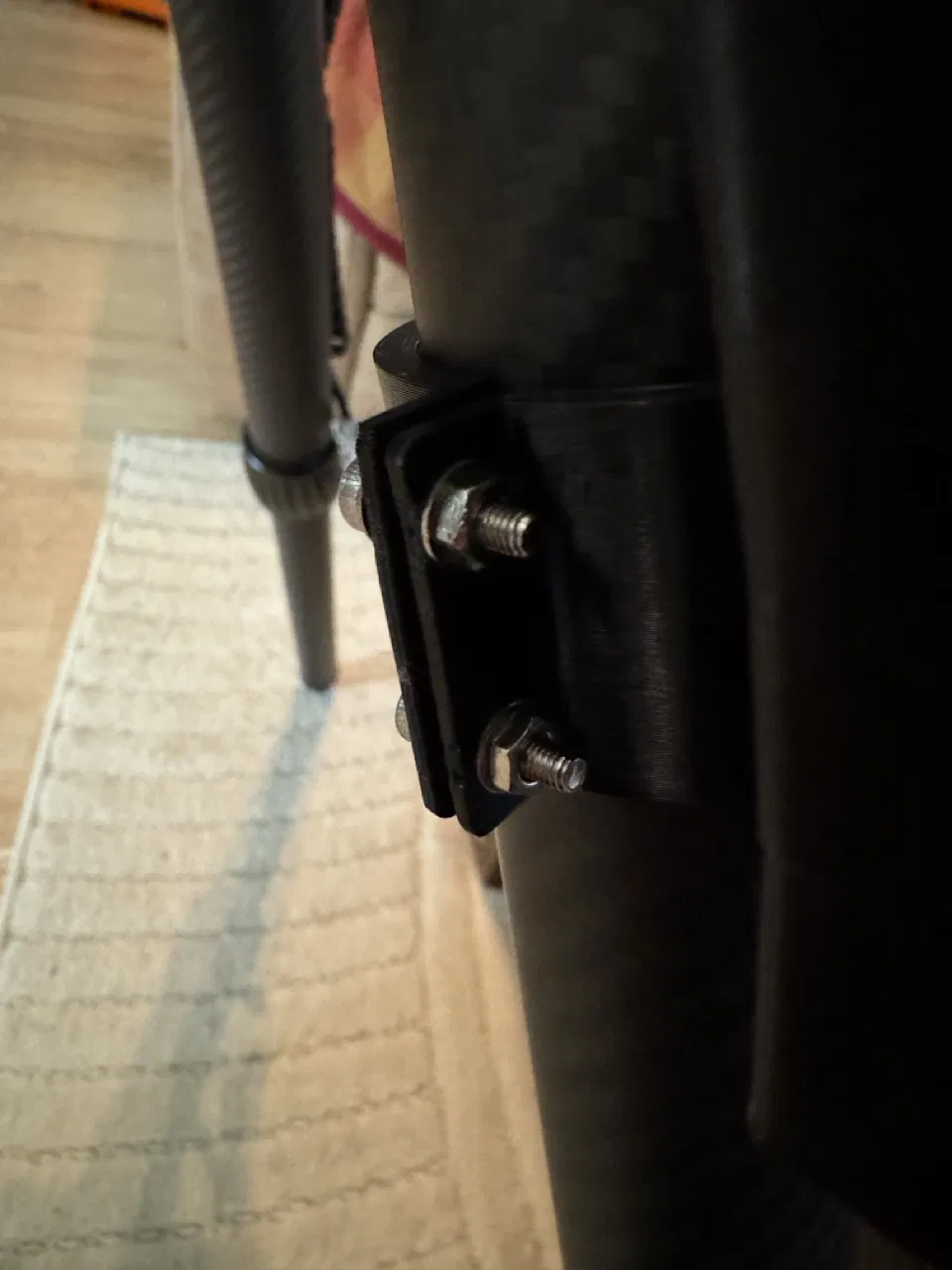

Cách lắp đặt cần dùng bốn con ốc M3 hoặc M4, hơi khó thao tác một chút nhưng thành quả rất chắc chắn, không bị trượt hay xoay.

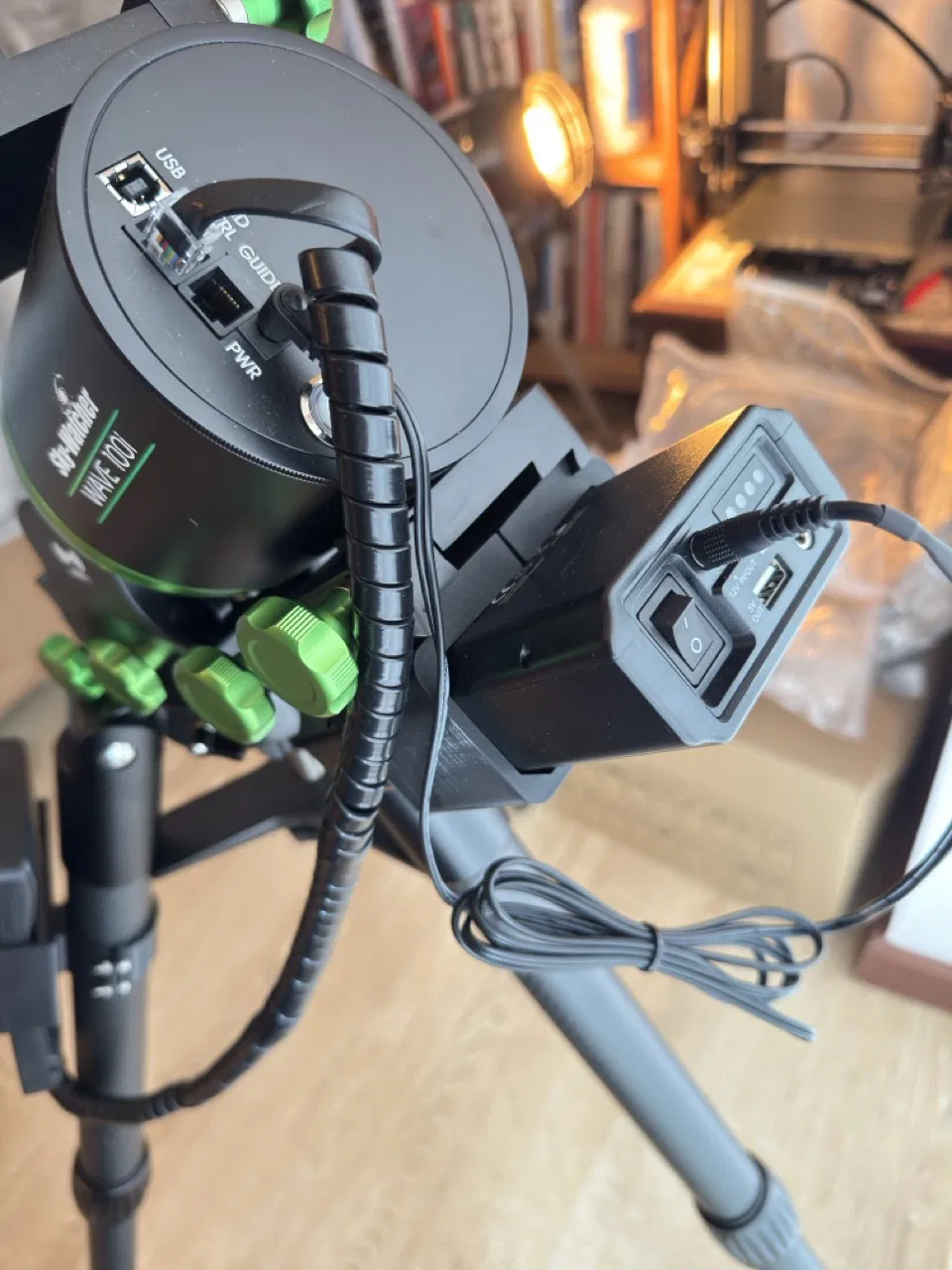

Giá đỡ pin được thiết kế để gắn vào phần mount Losmandy còn dư. Nó vừa với các loại pin 12V phổ biến bán trên mạng. Khi siết chặt ngàm kẹp thì giá đỡ pin cũng sẽ được cố định chắc chắn.

Lưu ý nhỏ là các file mô hình có thể chưa được xoay đúng chiều khi mở trong phần mềm, các bạn nhớ đặt đứng lại để in cho tối ưu nhất nhé. Mình dùng nhựa PETG, loại này vừa đủ độ cứng cáp lại có độ dẻo phù hợp cho ứng dụng này.
