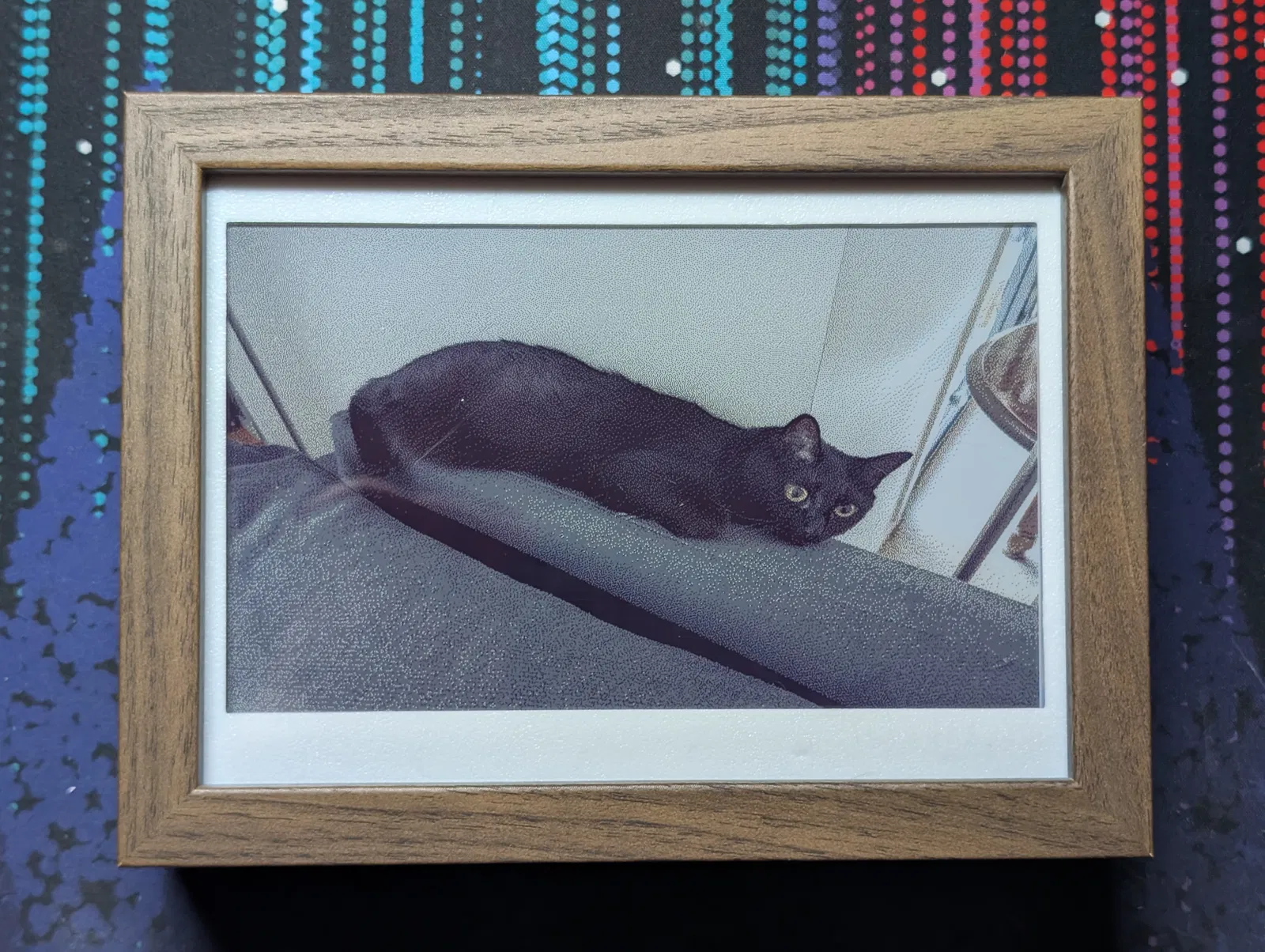

Khung ảnh kỹ thuật số E-ink

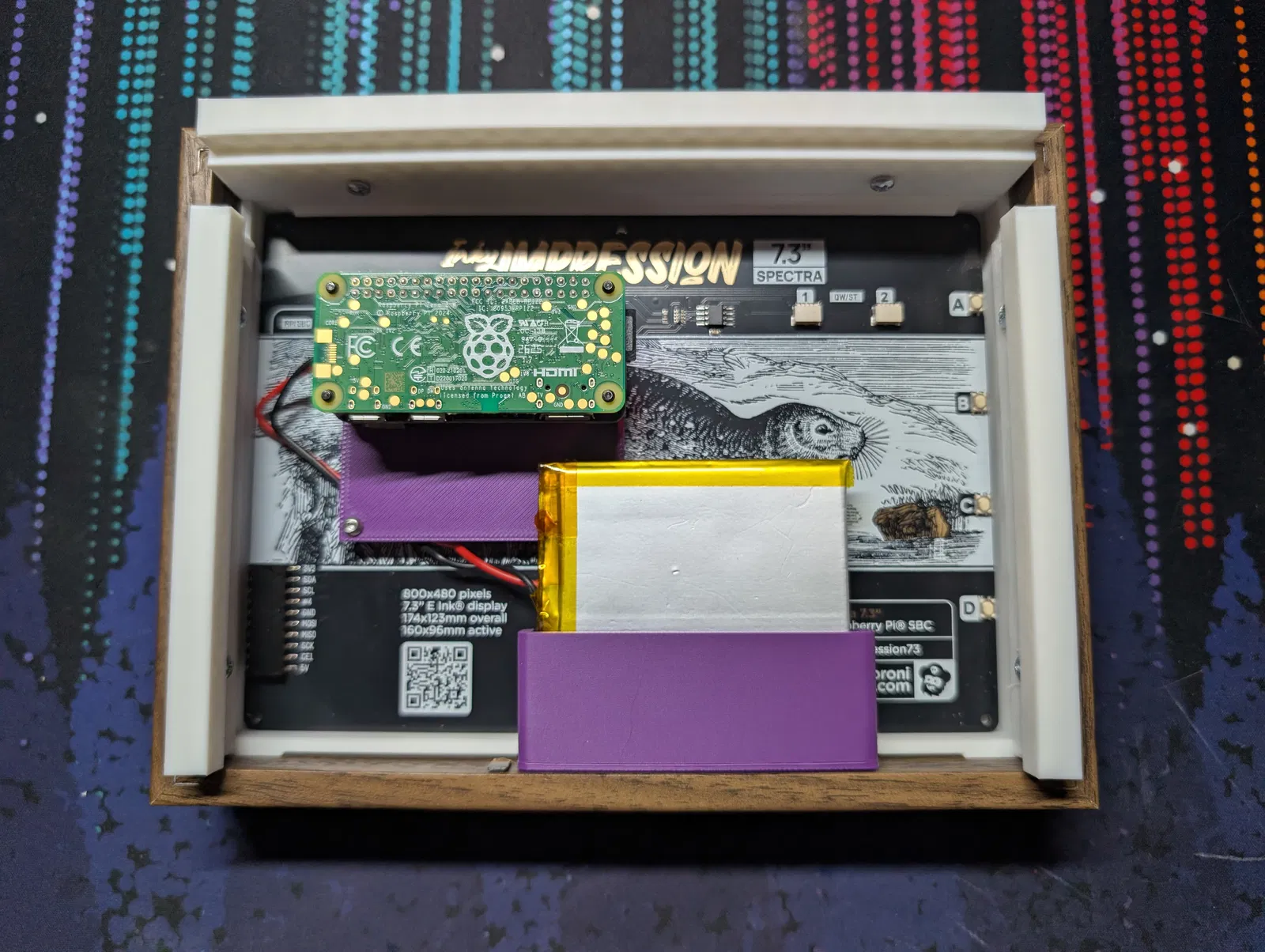

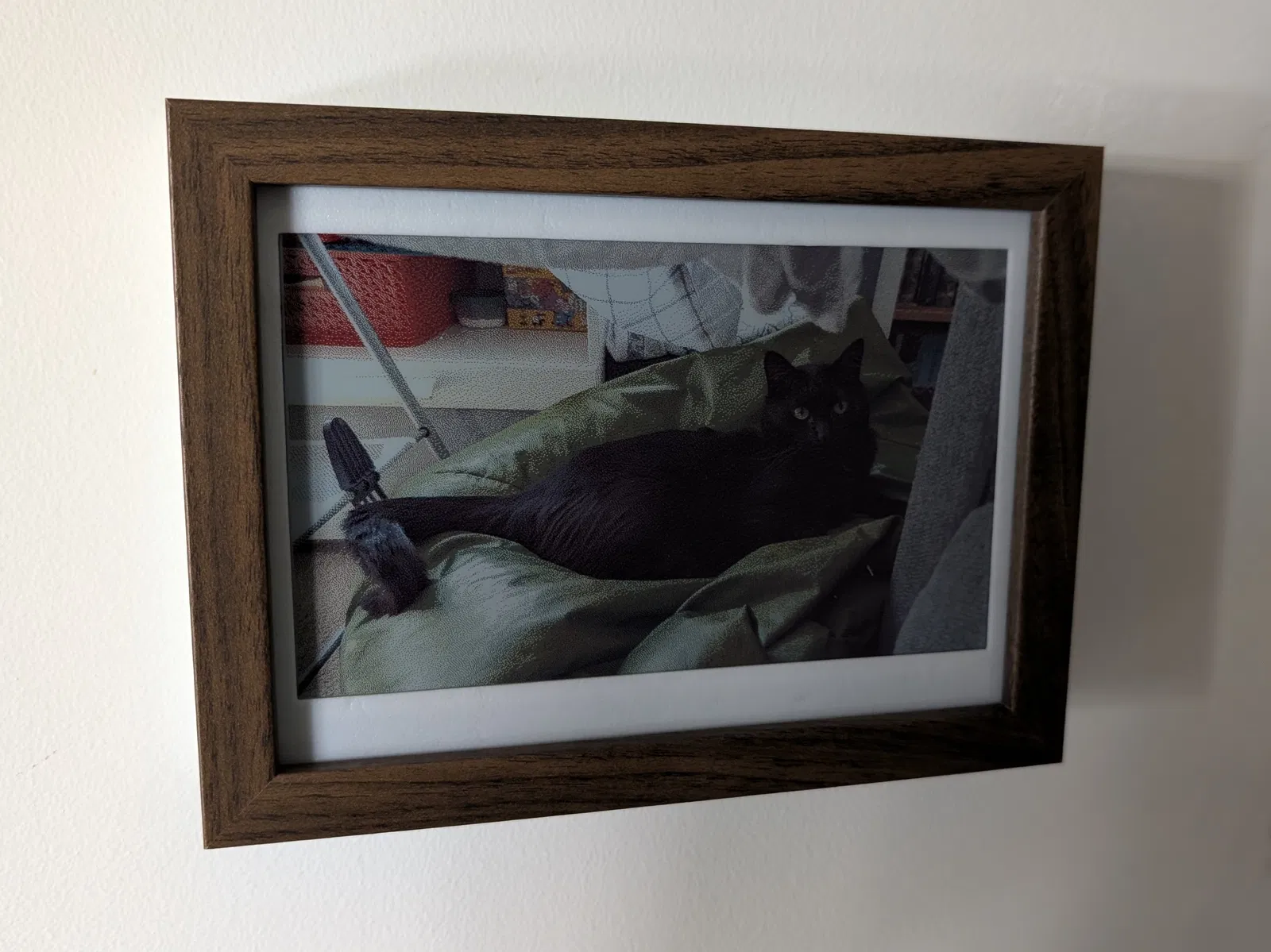

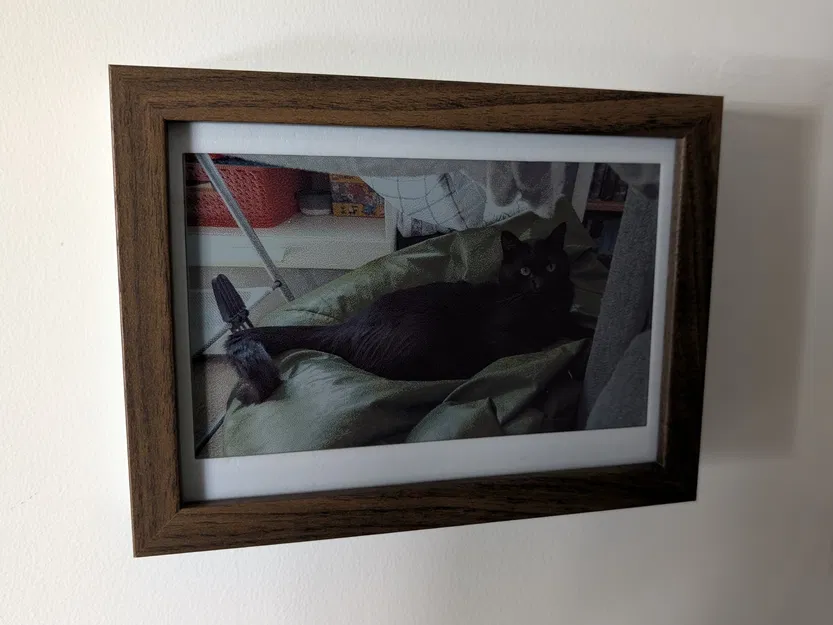

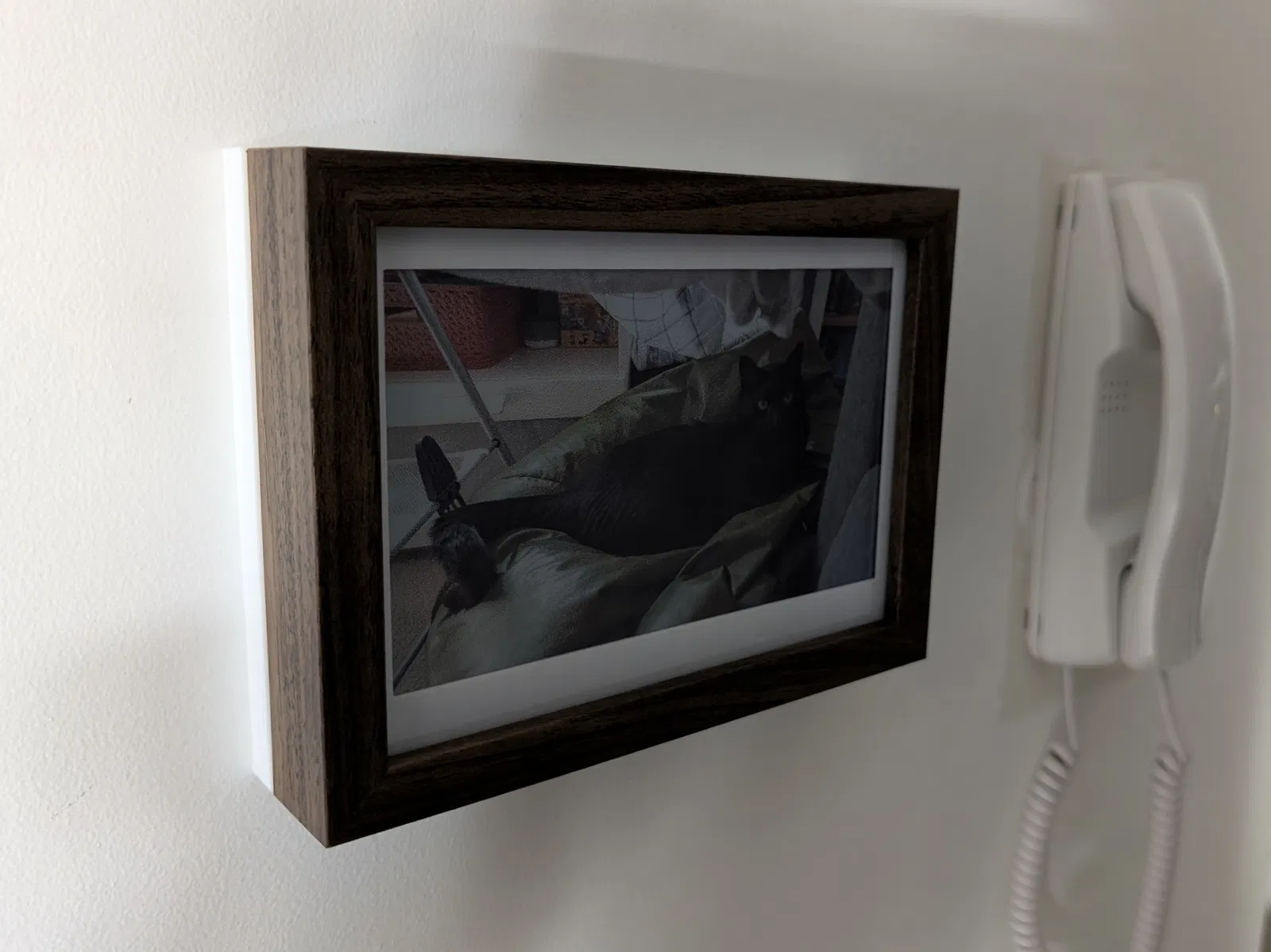

Những file này giúp bạn lắp màn hình Inky Impression vào bên trong khung ảnh Ikea RÖDALM và gắn lên tường, với khoảng trống vừa đủ cho Raspberry Pi Zero cùng với WittyPi Hat. Khung được gắn vào giá treo tường bằng các thanh trượt, giúp bạn dễ dàng tháo ra để sạc pin.

Các file mô hình được thiết kế trên OnShape, bạn có thể truy cập link này nếu muốn tùy chỉnh thêm: https://cad.onshape.com/documents/4913049a9a49f8f4cdaf3a0f/w/25e13eeb061b24291810236e/e/7fa965596a244ea4fc1d81bc?renderMode=0&uiState=6983d51955dd59293dddc37a

Mình cũng đã viết code để tự động cập nhật hình ảnh trên màn hình theo chu kỳ, giúp máy Pi tắt nguồn giữa các lần cập nhật để tiết kiệm pin. Bạn có thể tìm thấy code trên GitHub kèm hướng dẫn cài đặt tại đây:

https://github.com/deAmber/eink-pictures/tree/main/3d-models

Thông số in

Tất cả các chi tiết này đều có thể in bằng nhựa PLA trên mọi loại bàn in có kích thước từ 200x200mm trở lên, ví dụ như Bambu Lab A1 hoặc Prusa Core One.

Mình in với đầu phun 0.4mm, layer height 0.28mm và độ lấp đầy (infill) 15%. Bạn cũng hoàn toàn có thể dùng đầu phun lớn hơn nếu muốn.

Do có các phần nhô ra (overhangs), mình khuyên bạn nên bật hỗ trợ (support) cho các file slides, frame_insert và wall_hanger-wall_mount.

Phần pi_support và battery_holder có thể in bằng bất kỳ màu nào, nhưng các chi tiết khác sẽ bị lộ ra ngoài nên bạn nên chọn màu đồng bộ với khung ảnh hoặc màu tường của mình nhé.
