Bảng điểm pétanque có thể điều chỉnh cho các môn thể thao k...

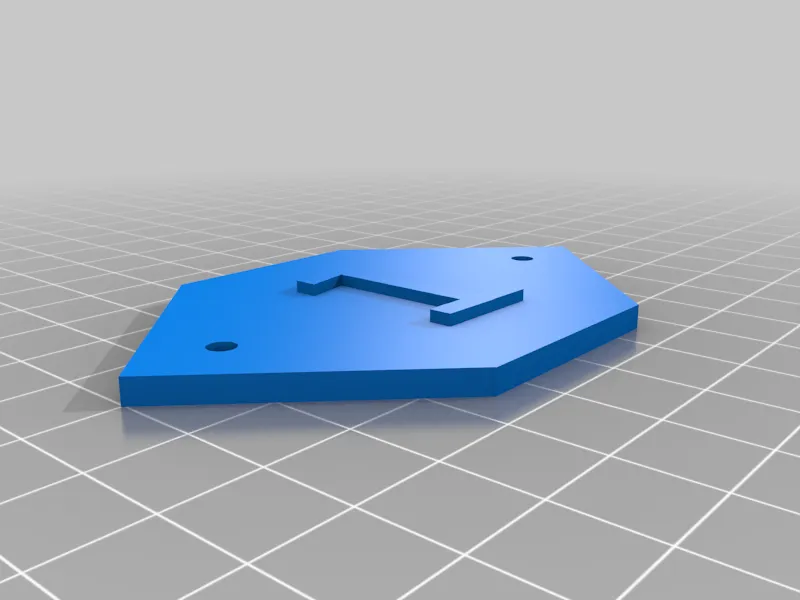

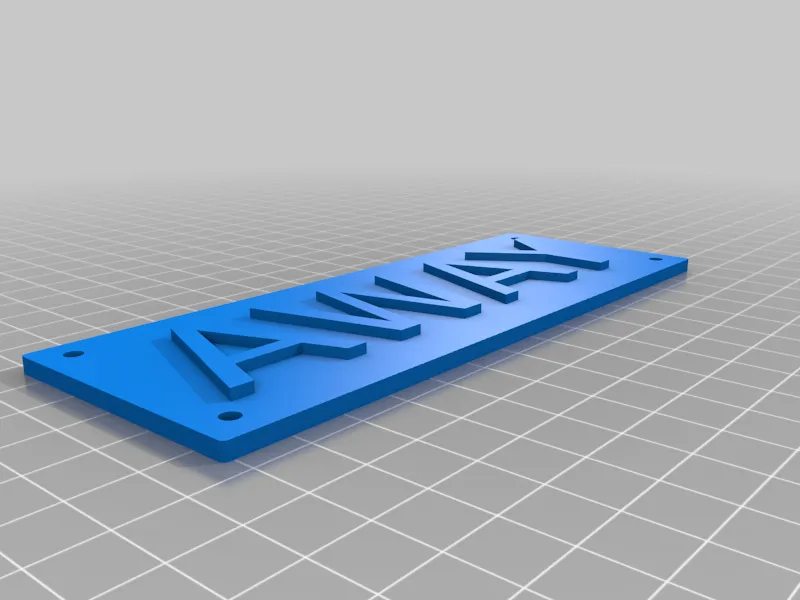

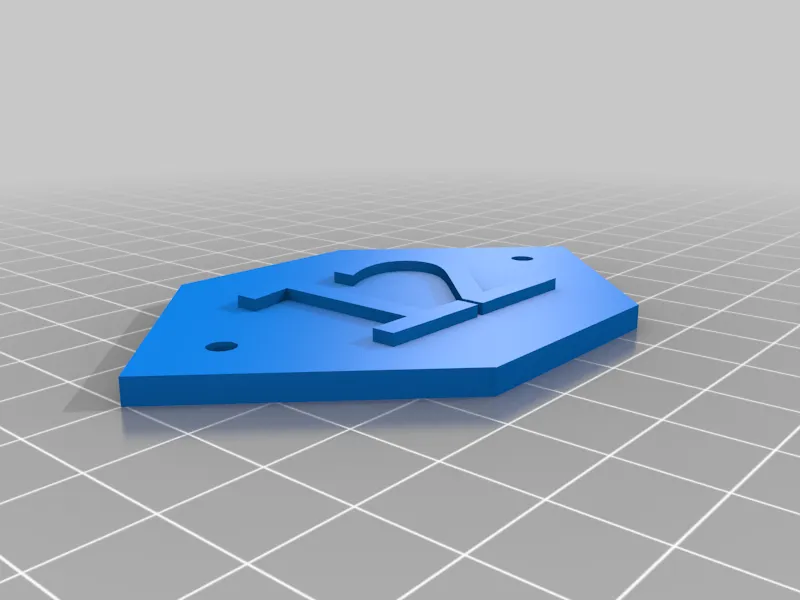

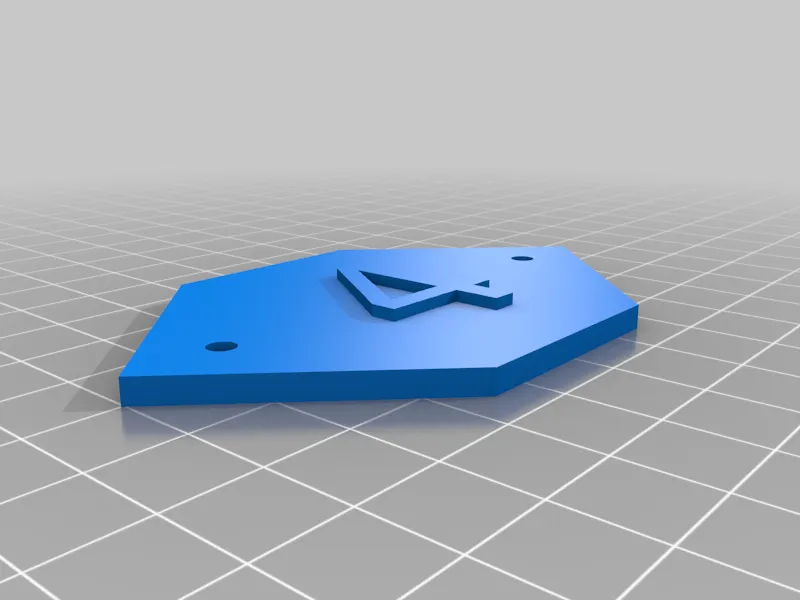

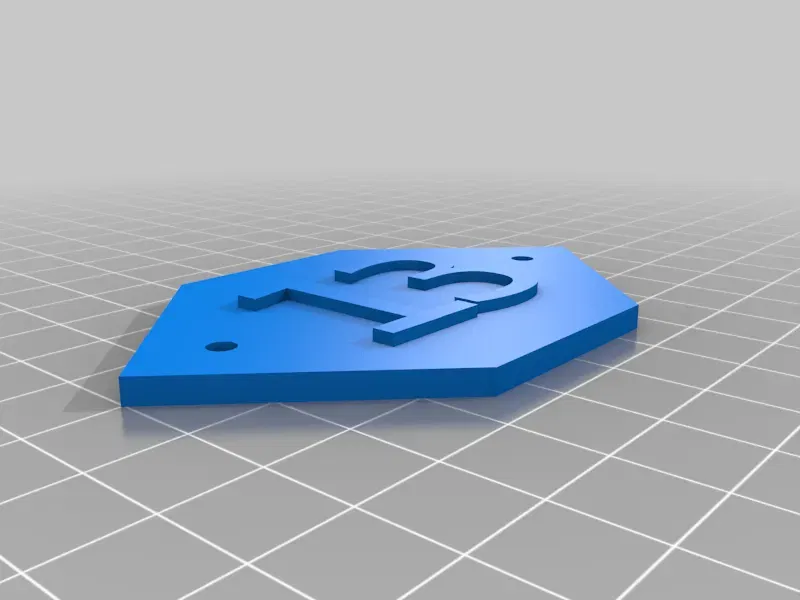

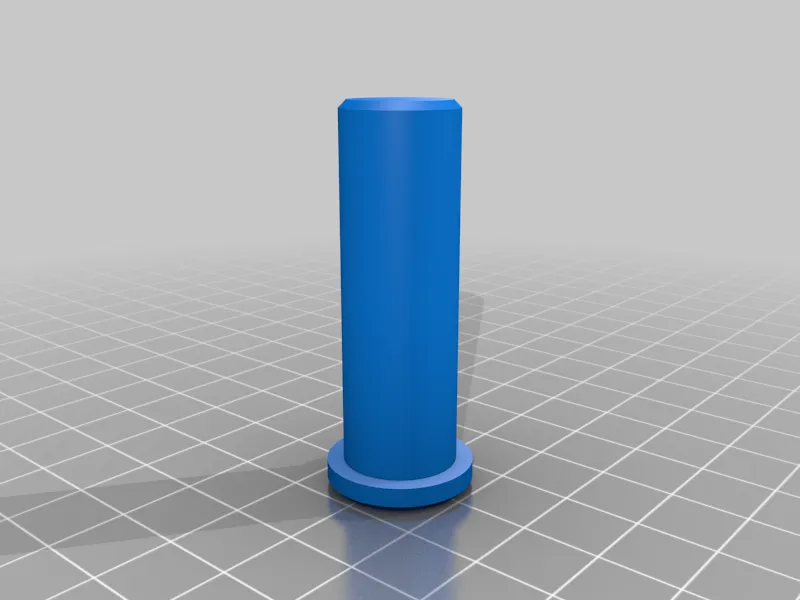

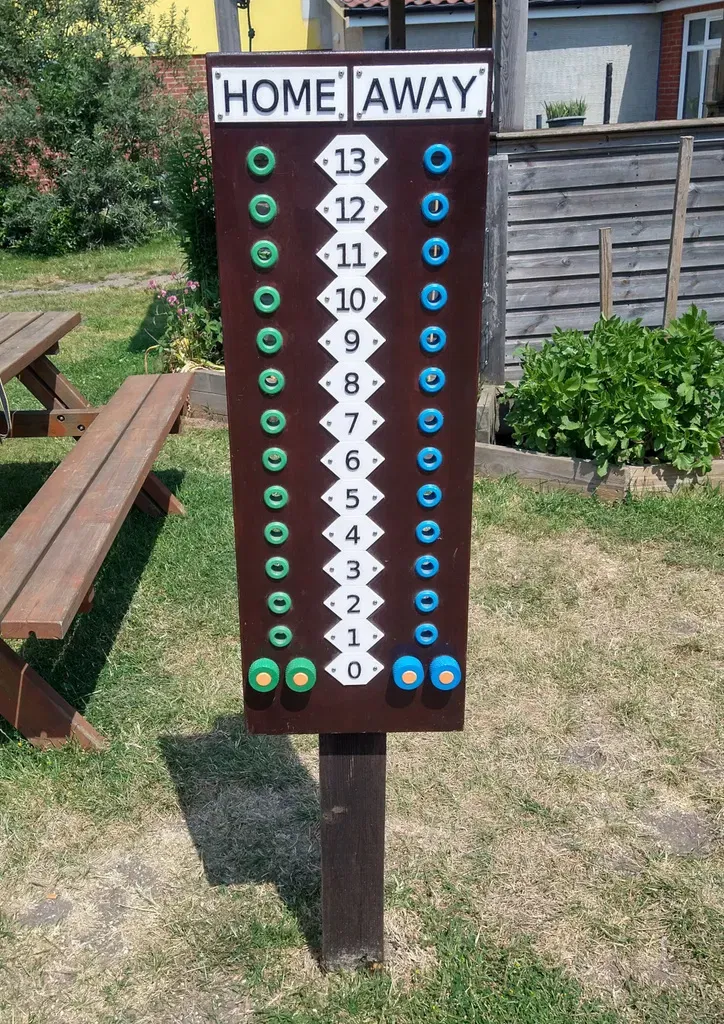

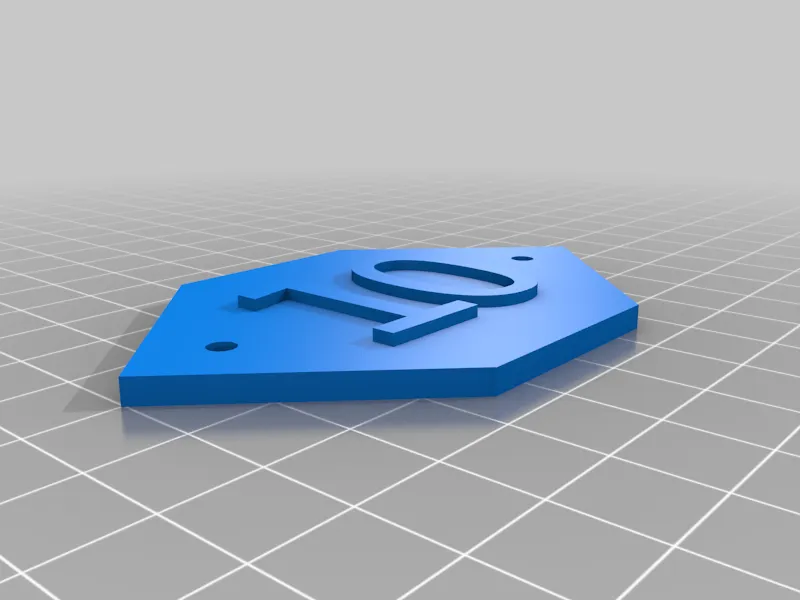

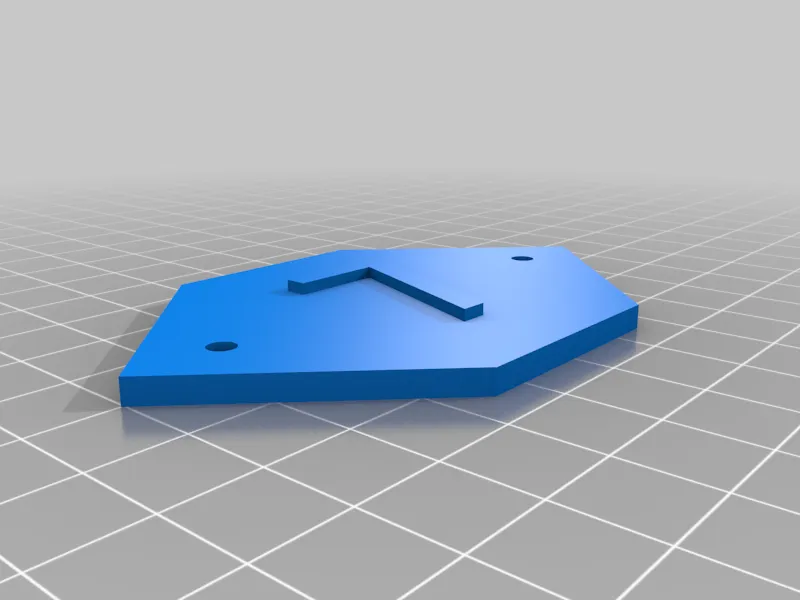

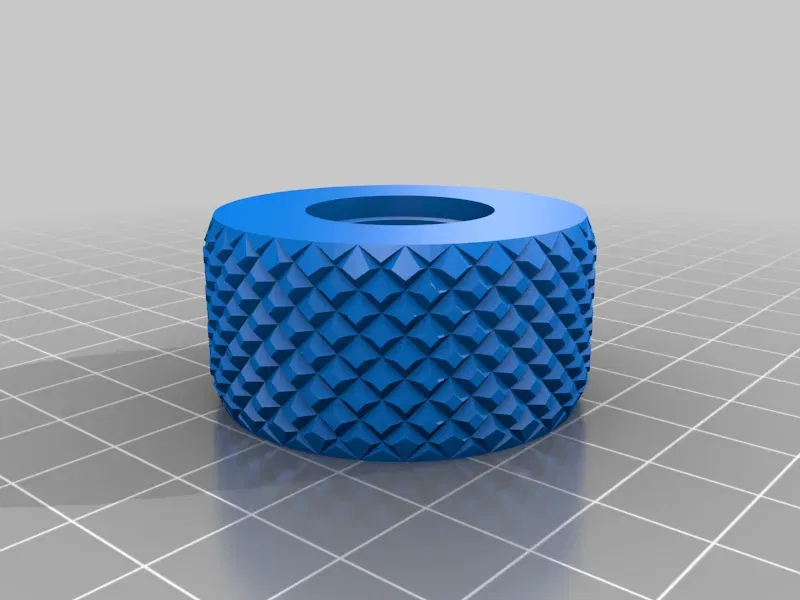

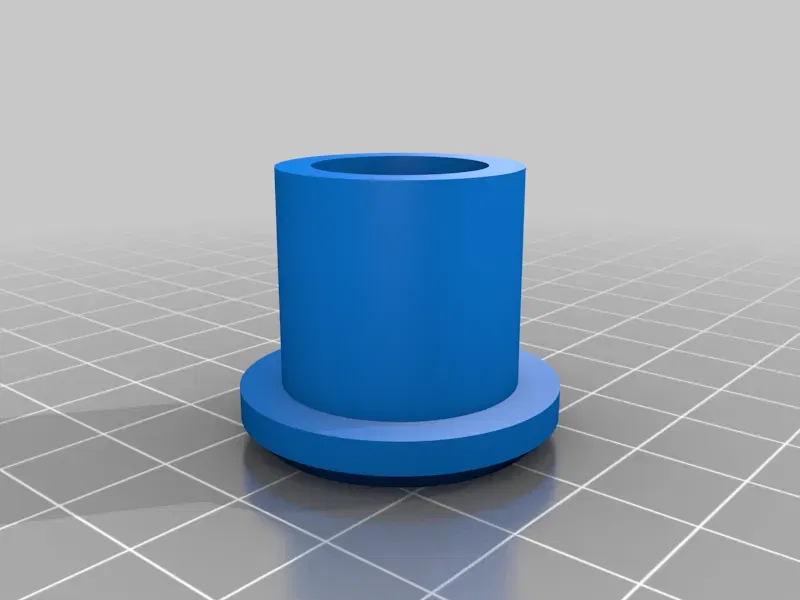

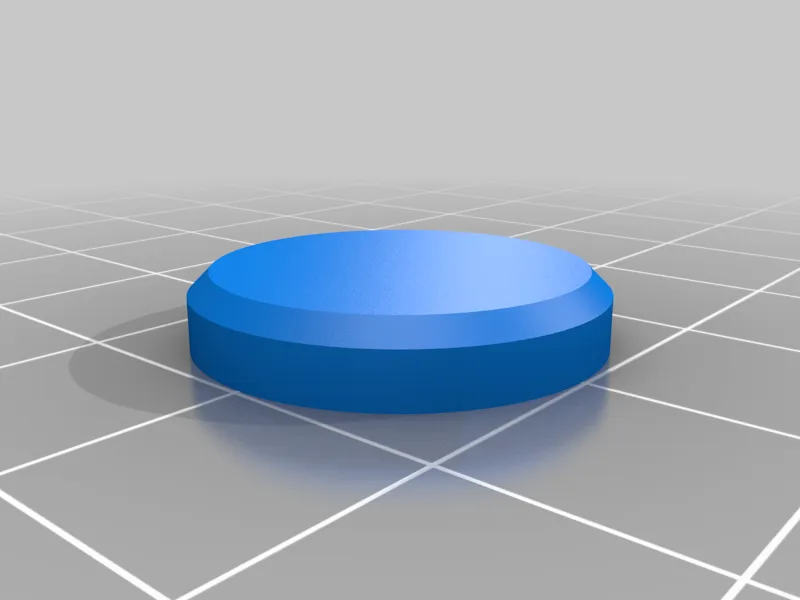

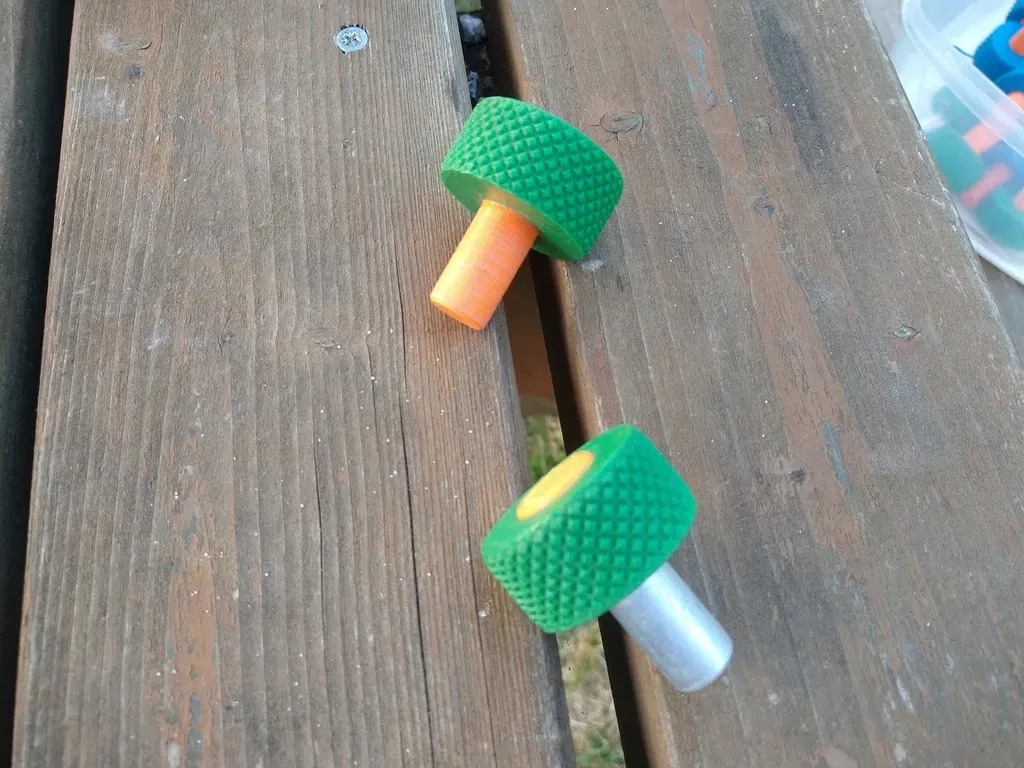

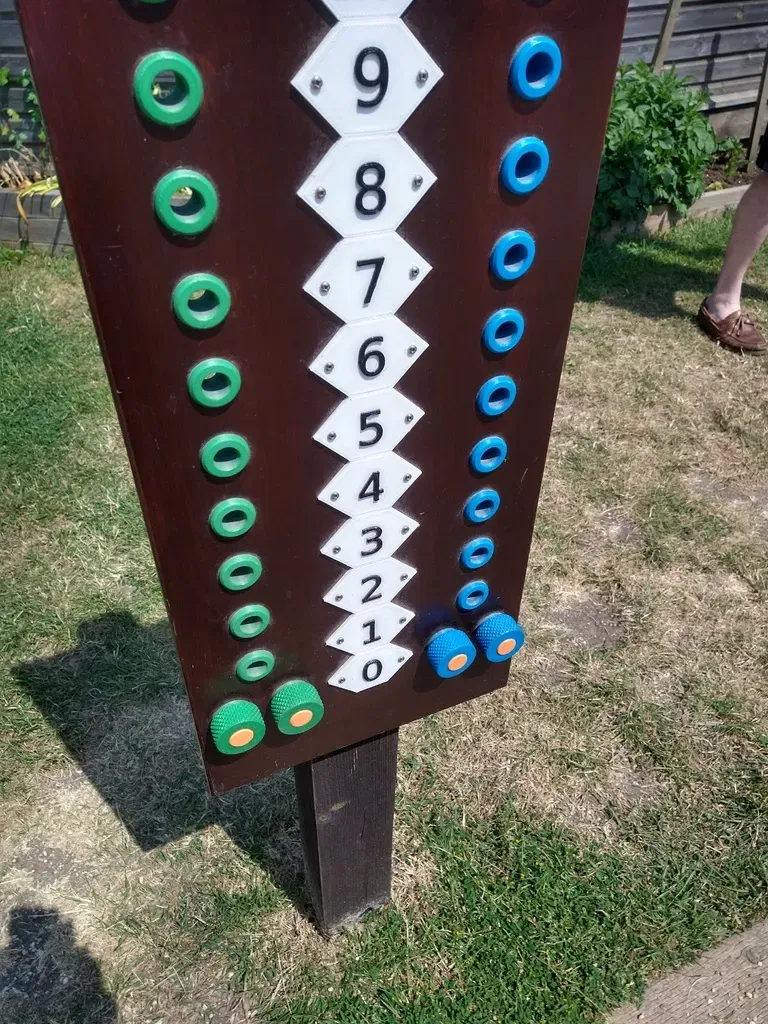

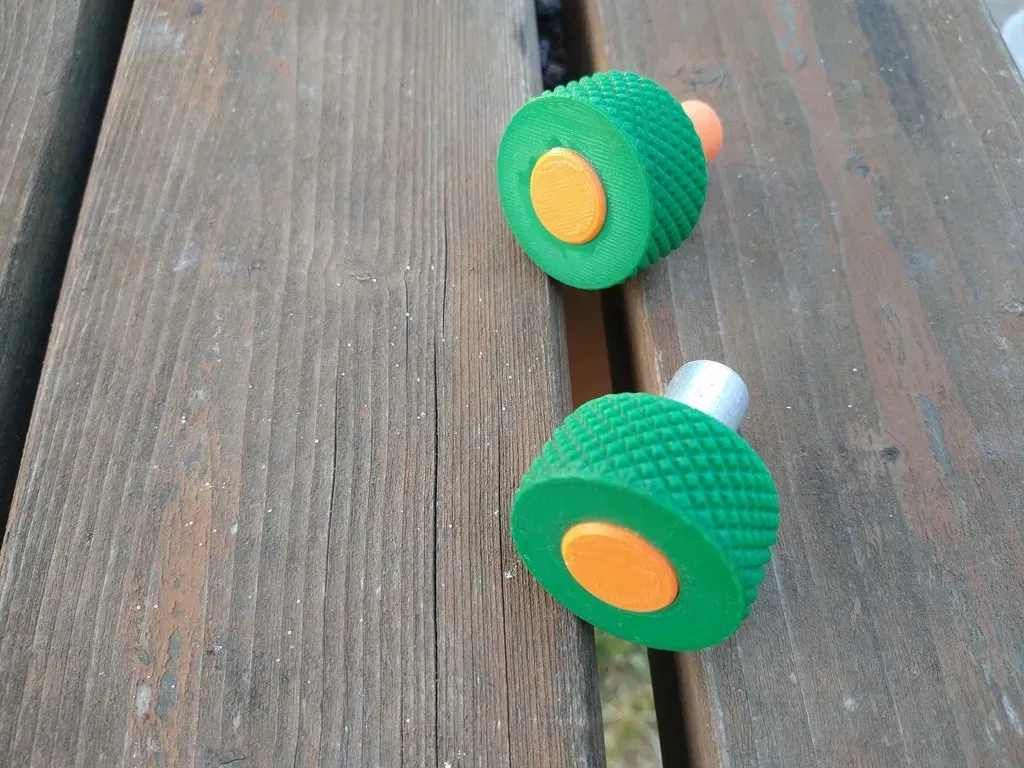

Giới thiệu Tôi chơi pétanque tại quán rượu địa phương của mình (The Wheatsheaf, Tattingstone, Suffolk, Vương quốc Anh) và bảng điểm cũ của chúng tôi đã trở nên rất xập xệ, cuối cùng thì bị hỏng. Tôi quyết định rằng chúng tôi nên có một thứ gì đó tốt hơn - nhưng, giống như tất cả những ý tưởng sáng chói này, thiết kế cứ phát triển mãi! Thiết kế cơ bản thực ra khá đơn giản với một vài bảng tên, một loạt các số, ổ cắm và chốt để phù hợp với các ổ cắm. Những mảnh này được gắn lên một hình chữ nhật bằng plywood chất lượng tốt (tôi đã sử dụng plywood hàng hải) đã được đánh dấu, khoan, chà nhám và sau đó được sơn. Các bảng tên và số được bắt vít vào, và các ổ cắm được dán vào lỗ của chúng. Các chữ "NHÀ", "KHÁCH" và các số được in bằng cách tính toán khi nào phần nền sẽ kết thúc và số chuẩn bị in, tạm dừng máy in và đổi filament. Như có thể thấy, tôi đã sử dụng màu trắng cho nền và màu đen cho các ký tự. Các bảng số được tạo ra từ tệp OpenSCAD number_plate.scad. Tệp này chứa một lựa chọn các hình dạng bảng, nếu hình dạng được cung cấp không phù hợp với bạn. Nó cũng cho bạn cơ hội để thay đổi các yếu tố khác, chẳng hạn như kích thước bảng và kiểu/kích thước phông chữ. home-away.scad cũng cung cấp cho bạn cơ hội tương tự để thay đổi các bảng văn bản (ví dụ: để thay đổi ngôn ngữ). Hãy nhớ đánh giá kích thước bảng văn bản một cách cẩn thận, nếu không thiết kế có thể bị mất cân bằng ("NHÀ" và "KHÁCH" thì dễ dàng!) Tôi đã làm 2 kiểu chốt - một phiên bản in hoàn toàn và một cái sử dụng một đoạn thanh nhôm đường kính 15mm được dán vào thân. Trục chốt in có nắp riêng, trong khi cái có trục kim loại có nắp in vừa vặn vào chỗ lõm của thân. Tất cả các mảnh đều được dán lại với nhau khi vừa khít. Chốt nhôm sử dụng trơn tru, trong khi chốt in cần một chút cẩn thận để có được độ khít chính xác. CẬP NHẬT MUỘN: Tôi đã in một số chốt bằng ABS - sau một thời gian dài, nhựa đang lão hóa và trở nên giòn - tôi vừa bận rộn chuyển đổi tất cả các chốt nhựa sang sử dụng thanh nhôm! In các thứ để phù hợp với nhau Tôi khuyên bạn nên in một ổ cắm, một thân chốt và hoặc là phần chèn (nếu sử dụng thanh nhôm) hoặc chốt nhựa hoàn chỉnh. Kiểm tra rằng tất cả các mảnh này phù hợp với nhau trước khi cam kết in toàn bộ bộ - hoặc sửa đổi tệp OpenSCAD hoặc thay đổi kích thước các mảnh một chút. Mục tiêu là có một sự phù hợp dễ dàng, không quá lỏng lẻo hoặc quá chặt. Hãy nhớ rằng nhựa có thể bị thô ráp hoặc sưng lên do sử dụng hoặc thời tiết. Tệp OpenSCAD Các bảng chữ và số có thể được sửa đổi trong OpenSCAD mà không cần tải thêm thư viện, nhưng bạn sẽ cần một số cho các chốt và ổ cắm. Đây là: knurledFinishLib.scad - bạn sẽ phải xóa phần "_v2" khỏi tên tệp (hoặc thêm nó vào tệp OpenSCAD). (thân chốt) chamfer.scad (chốt và ổ cắm). Gắn kết Các bảng điểm của chúng tôi được gắn trên các cột gỗ - chi tiết gắn có thể được tìm thấy ở đây: (https://www.printables.com/model/508600). Gắn kết này phù hợp với nhu cầu của chúng tôi, nhưng còn nhiều cách khác để đạt được kết quả tương tự! ### Cài đặt in Máy in: G&C CoreXY Bệ in: Không Hỗ trợ: Không Độ phân giải: Lựa chọn của bạn Lấp đầy: Lựa chọn của bạn Vật liệu in: Various Something suitable for the outdoors. Ghi chú: Thực sự, sự lựa chọn là của bạn. Tôi đã làm của tôi bằng ABS, nhưng PETG có lẽ sẽ hoạt động tốt. Các bảng điểm của chúng tôi ở ngoài trời trong nhiều giờ liên tục nên PLA có lẽ sẽ không tồn tại tốt. Danh mục: Thể thao & Ngoài trời
