Bộ chuyển đổi ISP Flasher cho Mega8 Atmel AVR TQFP32

Nhiều dự án vi điều khiển DIY yêu cầu lập trình/nạp chương trình cho uC (ví dụ: với một bootloader) trước khi nó có thể sử dụng trong mạch.

PCB nhỏ hơn thường không cho phép truy cập vào chip uC tại các chân ISP của nó để nạp chương trình một cách dễ dàng, vì vậy cách dễ nhất là lập trình uC trước khi hàn nó vào PCB.

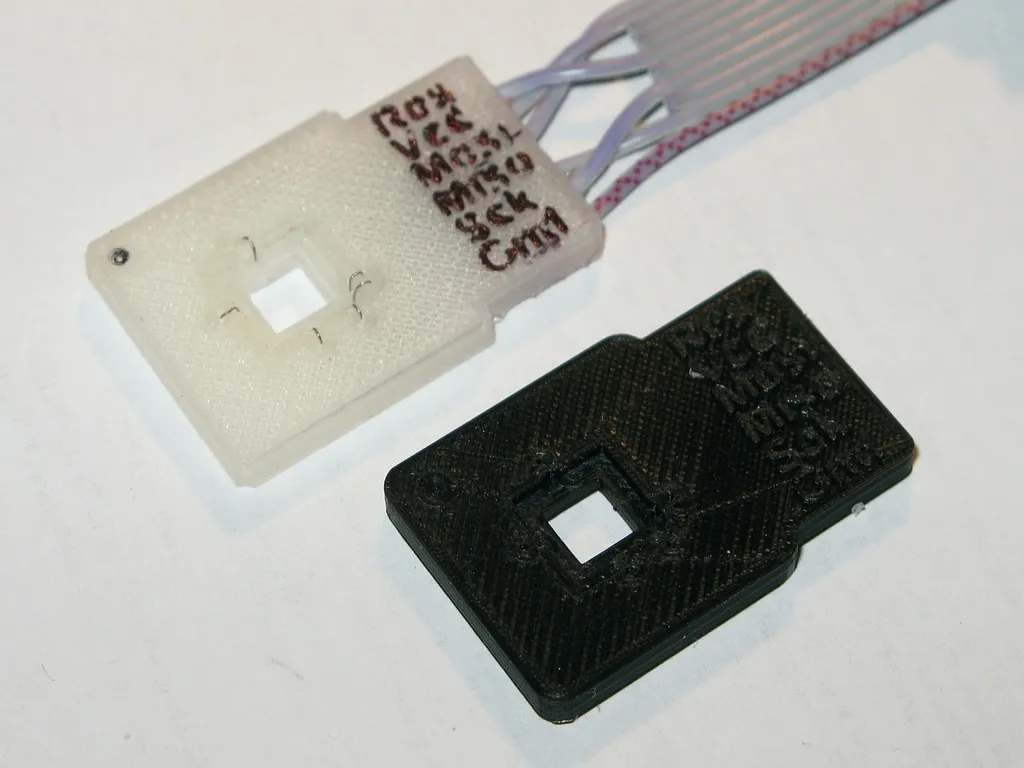

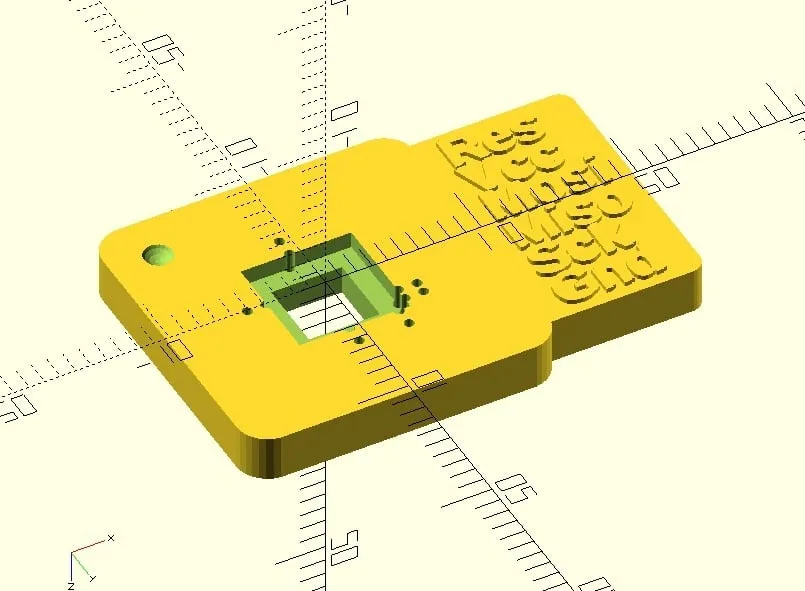

Với bảng chuyển đổi DIY rẻ này, bạn có thể làm điều đó. Nhấn uC vào lỗ vuông để tiếp xúc với tất cả 6 chân ISP và nó sẽ tiếp xúc với thiết bị lập trình.

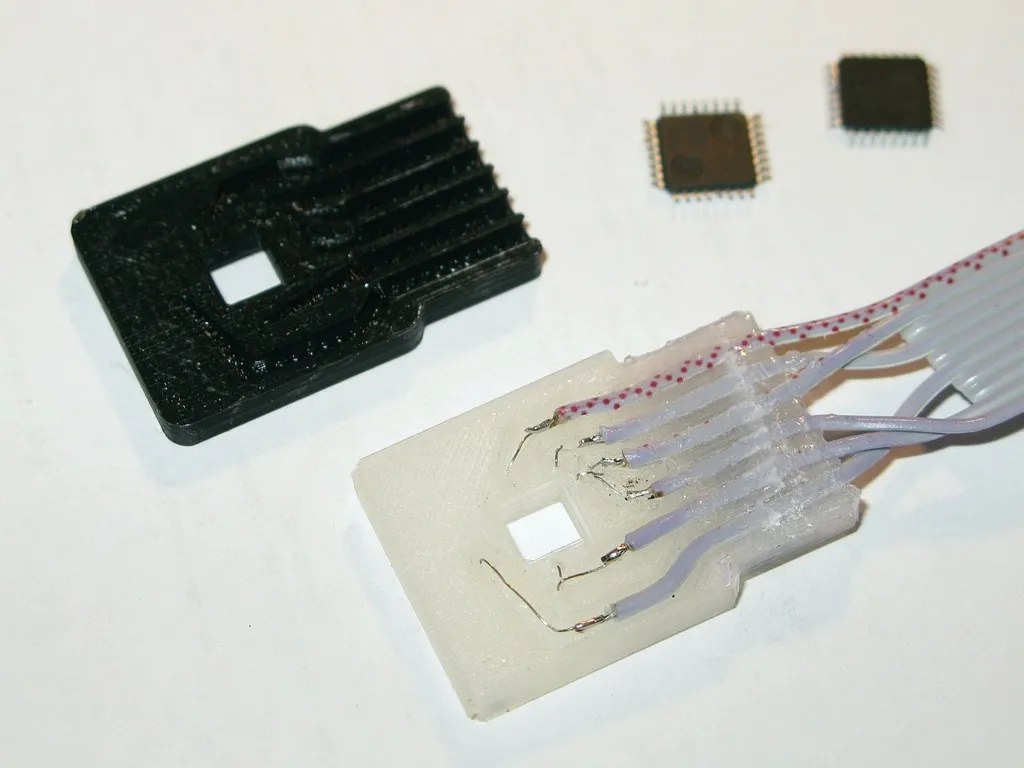

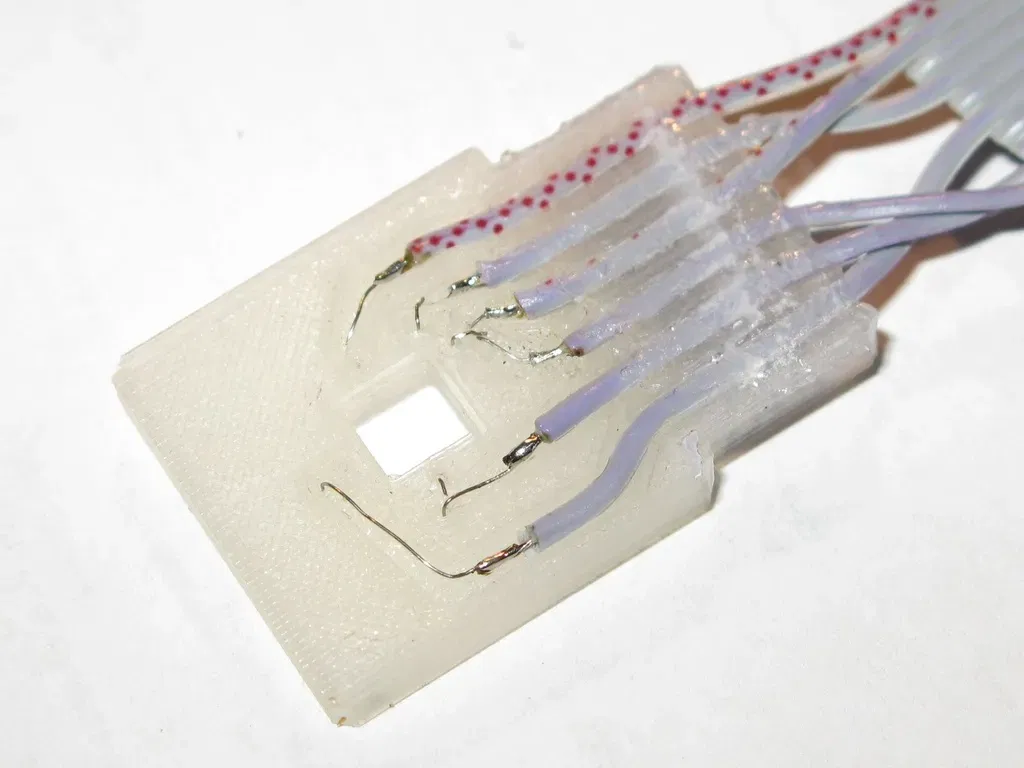

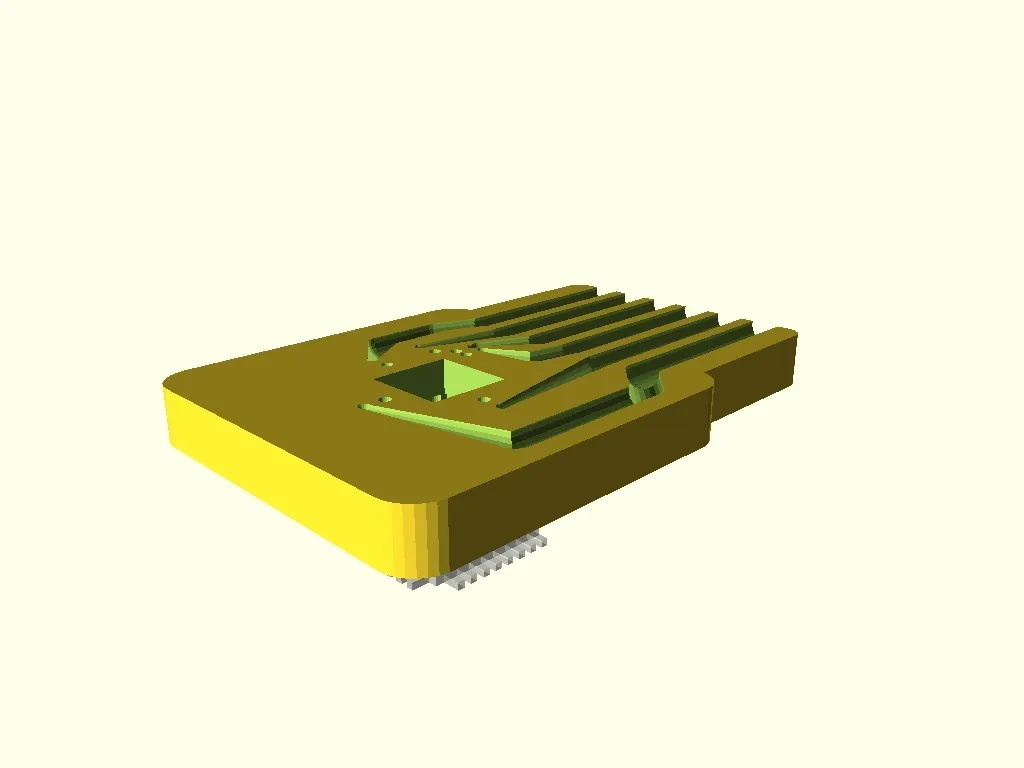

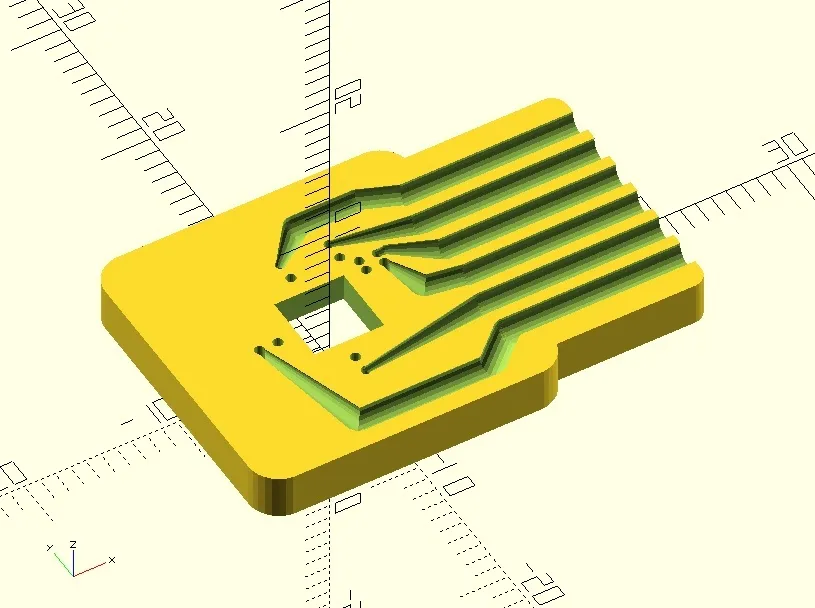

Để lắp ráp đơn vị này, chỉ cần sử dụng 6 dây bện và loại bỏ tất cả nhưng một dây đồng ở đầu của chúng. Cuộn các dây đơn mỏng qua 6 lỗ nhỏ ở mở vuông và dán đầu "mập" vào ổ cắm trên bảng chuyển đổi (xem hình).

Để lập trình uC, đặt nó úp xuống vào lỗ vuông (dấu chấm chỉ bạn hướng). Kiểm tra sự căn chỉnh của 6 dây tiếp xúc, sau đó nhấn uC chắc chắn vào lỗ để bắt đầu. Các dây đồng đơn tạo ra tiếp xúc tốt với uC - nó rẻ và đơn giản, nhưng nó hoạt động!

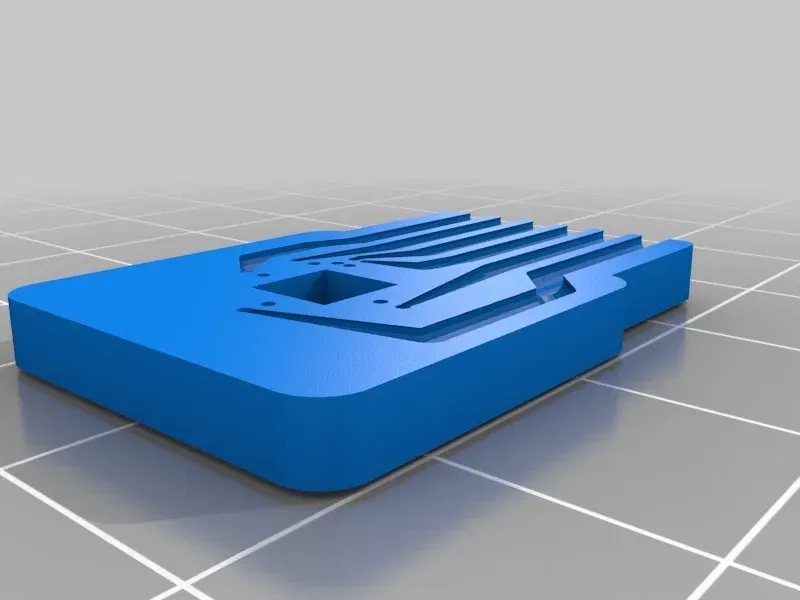

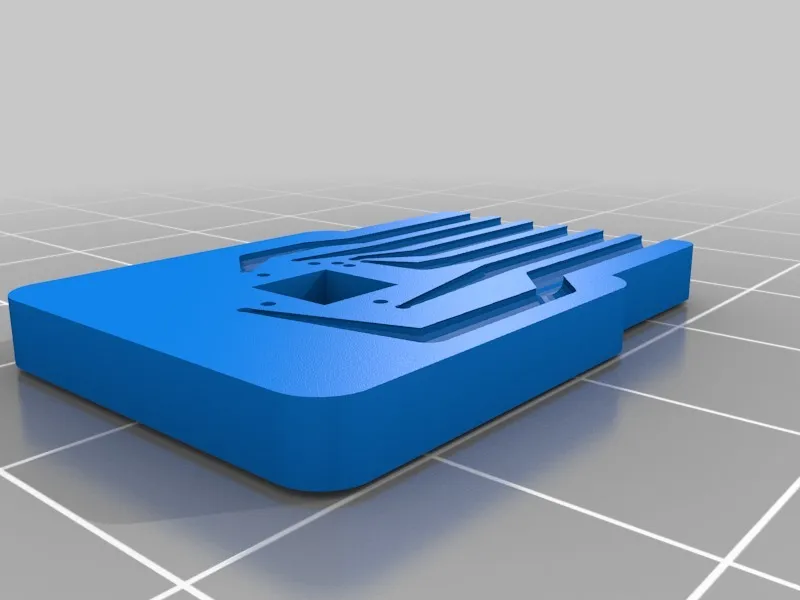

In với bước 0.1mm, vòi phun 0.4mm và 40% độ đầy. Không cần cấu trúc hỗ trợ.
