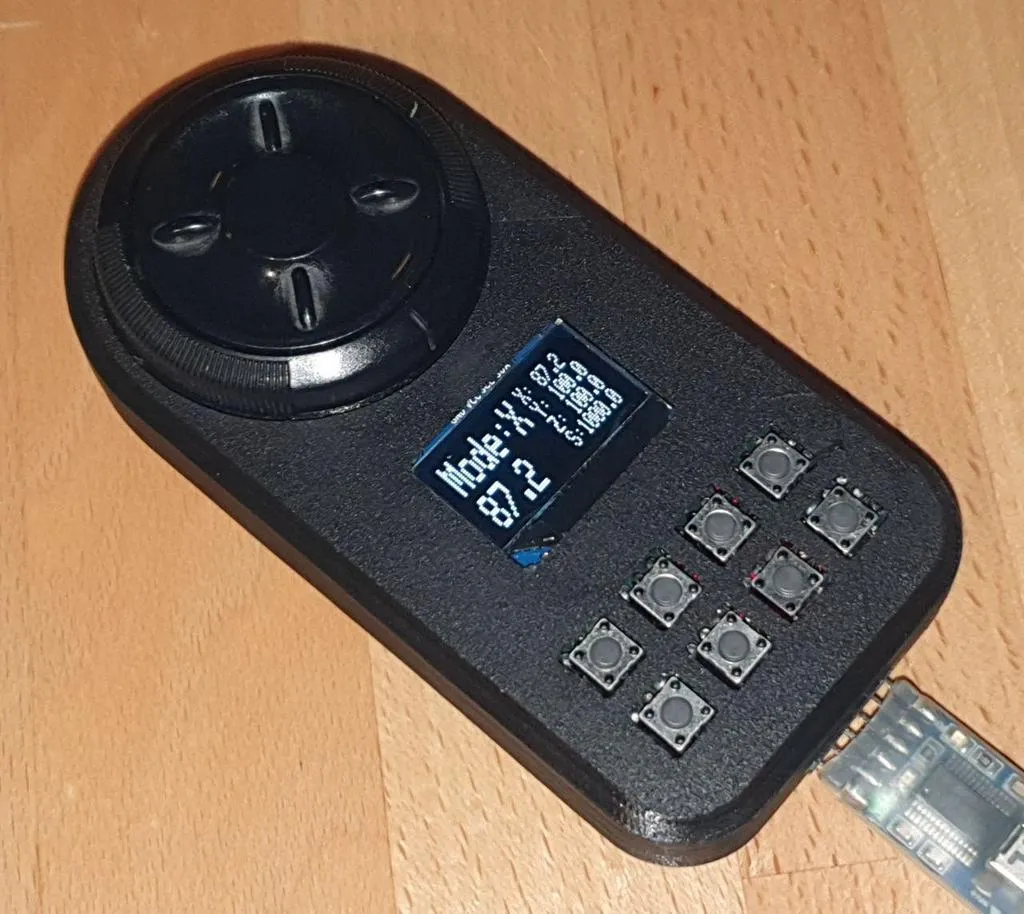

Bánh xe điều khiển CNC Jog & Shuttle cho máy phay DIY

Tôi đã phát triển bánh xe tay này cho máy phay CNC DIY của mình, được thiết kế bằng OpenScad hoàn toàn từ đầu.

Với OpenScad và các ghi chú kèm theo trong mã nguồn CAD, bạn có thể dễ dàng điều chỉnh thiết kế theo nhu cầu của riêng mình, ví dụ như để phù hợp với các kích thước màn hình, bánh xe điều chỉnh hoặc bàn phím khác nhau.

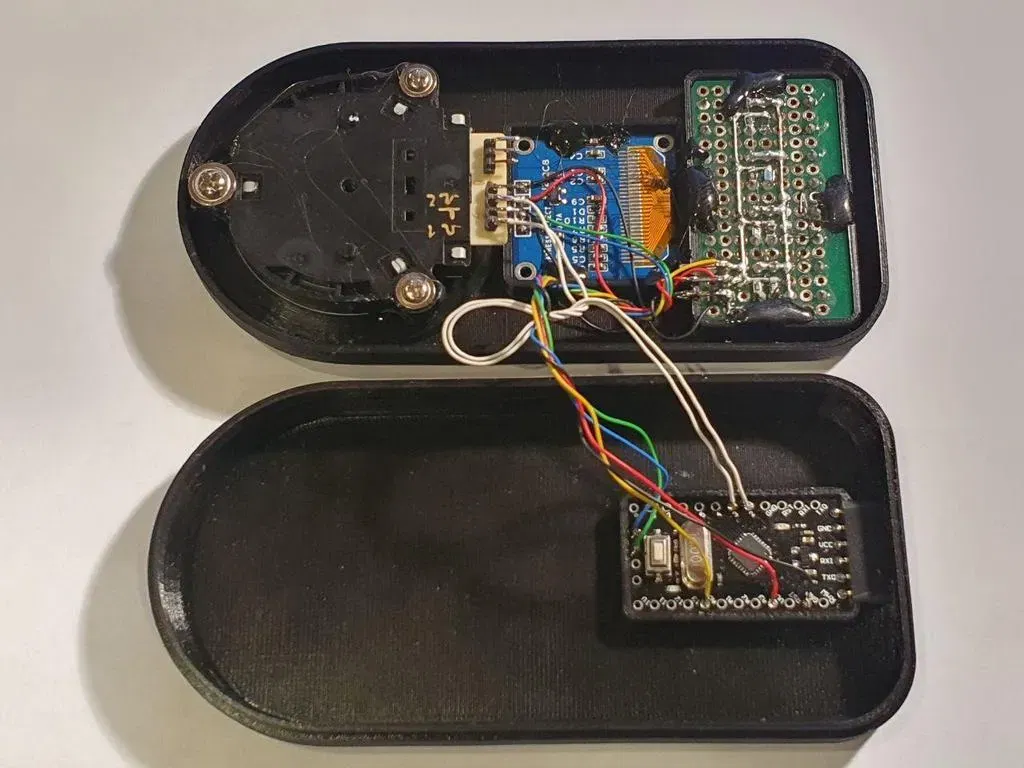

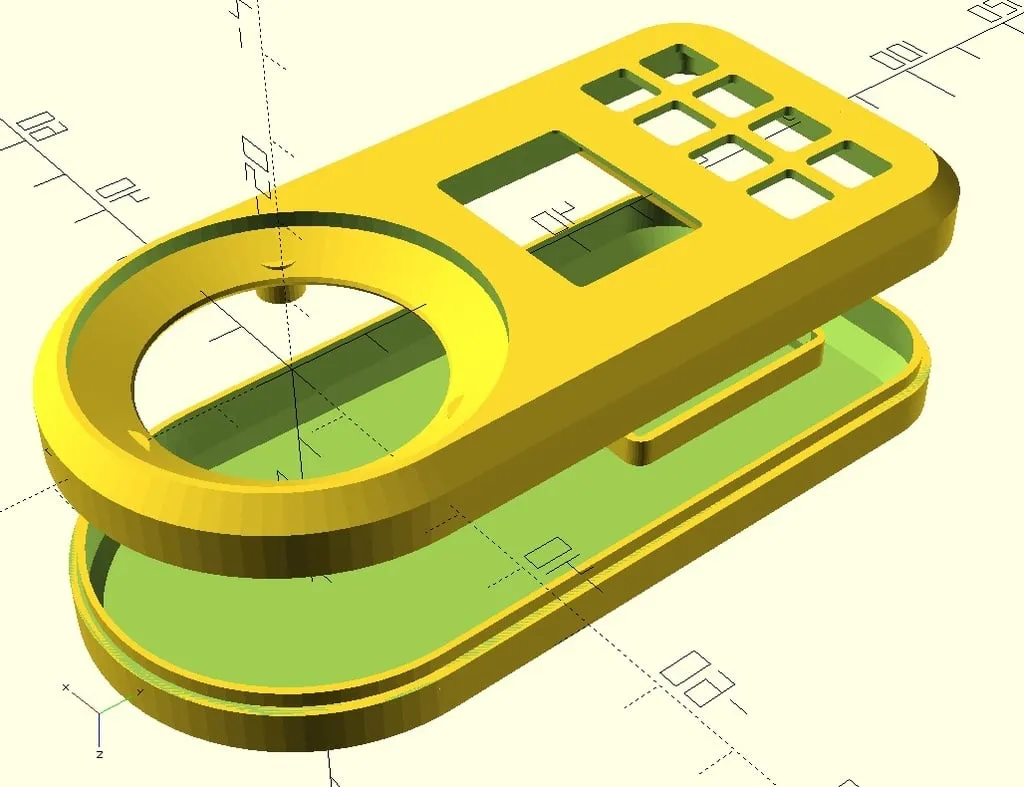

Vỏ máy được làm từ một vỏ trên và một vỏ dưới chứa các linh kiện điện tử:

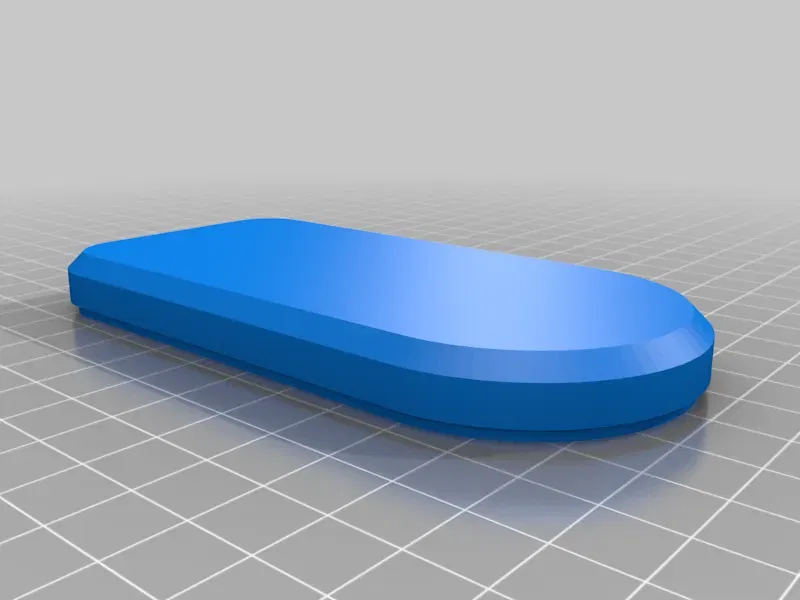

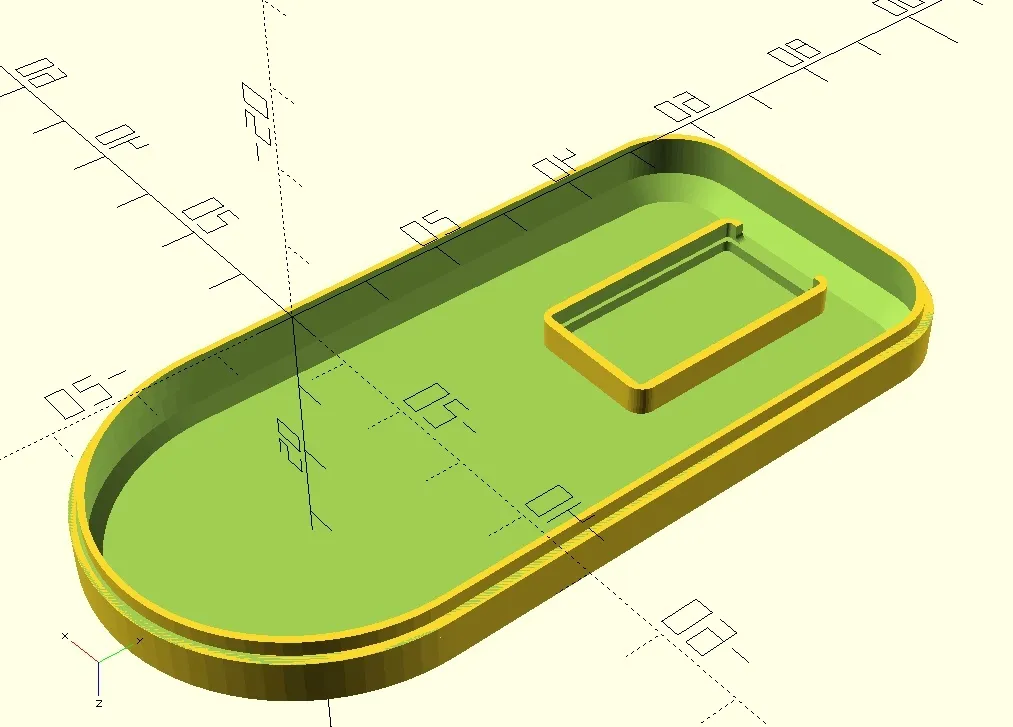

A) Vỏ dưới chứa:

• Bộ điều khiển vi xử lý Arduino Pro Mini

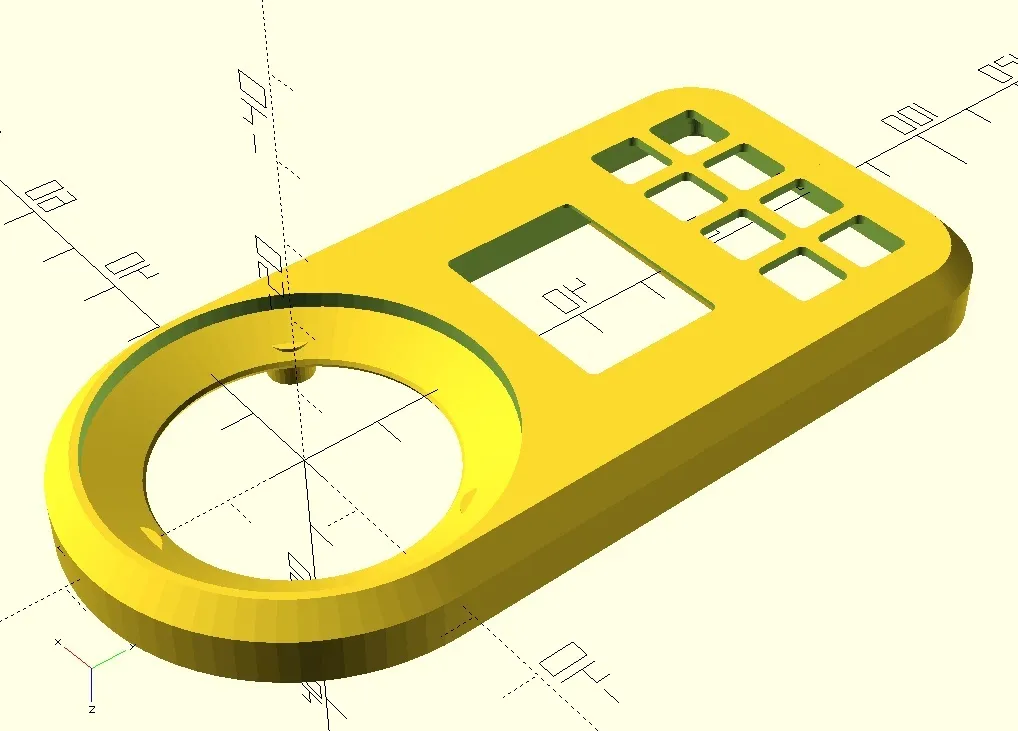

B) Vỏ trên chứa:

• Màn hình OLED 0.91" đơn sắc (giao diện I2C)
• Bánh xe Jog & Shuttle từ Mitsumi, lấy từ điều khiển từ xa của VCR Panasonic cũ
• Bàn phím gồm 8 nút nhấn trên một PCB nhỏ

Mã Arduino xử lý mọi thứ và giao tiếp với bộ điều khiển máy CNC qua cổng nối tiếp với mã G.
