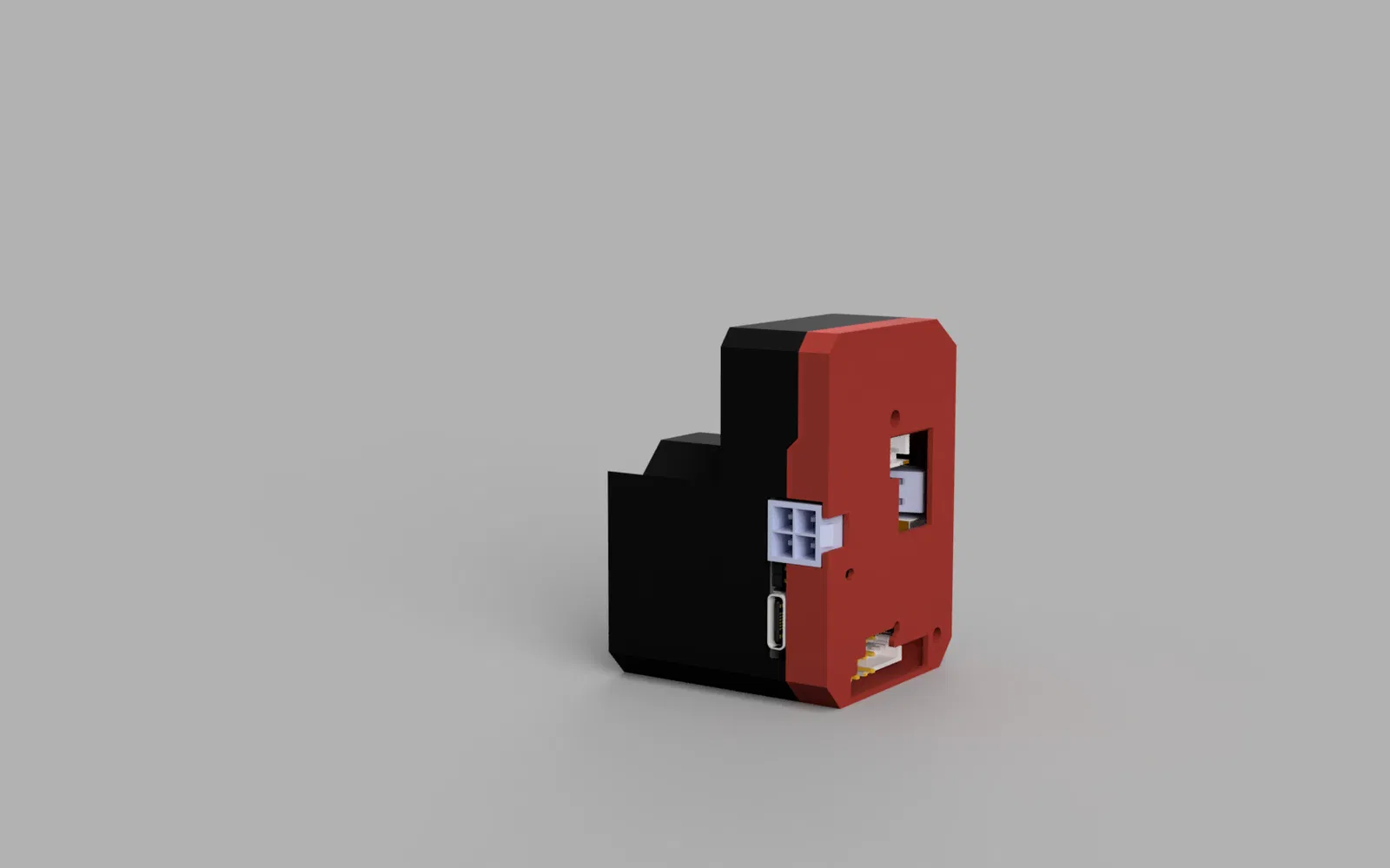

Giá đỡ, nắp và phần mở rộng PCB EBB42 cho 4-Lane Pico MMU - Bản Remix xoay cổng nguồn/USB ra sau

Mô tả và Lý do

Đây là bản remix của giá đỡ PCB, nắp PCB và phần mở rộng giá đỡ của @JesseCrash để lấp đầy phần dưới của Pico MMU. Mình gắn Pico MMU trên đỉnh máy Ender 3 V3 SE, và gặp vấn đề là các ống PTFE bị vướng vào đầu nối nguồn và USB khi đầu in di chuyển lên vùng in cao nhất (z=230+).

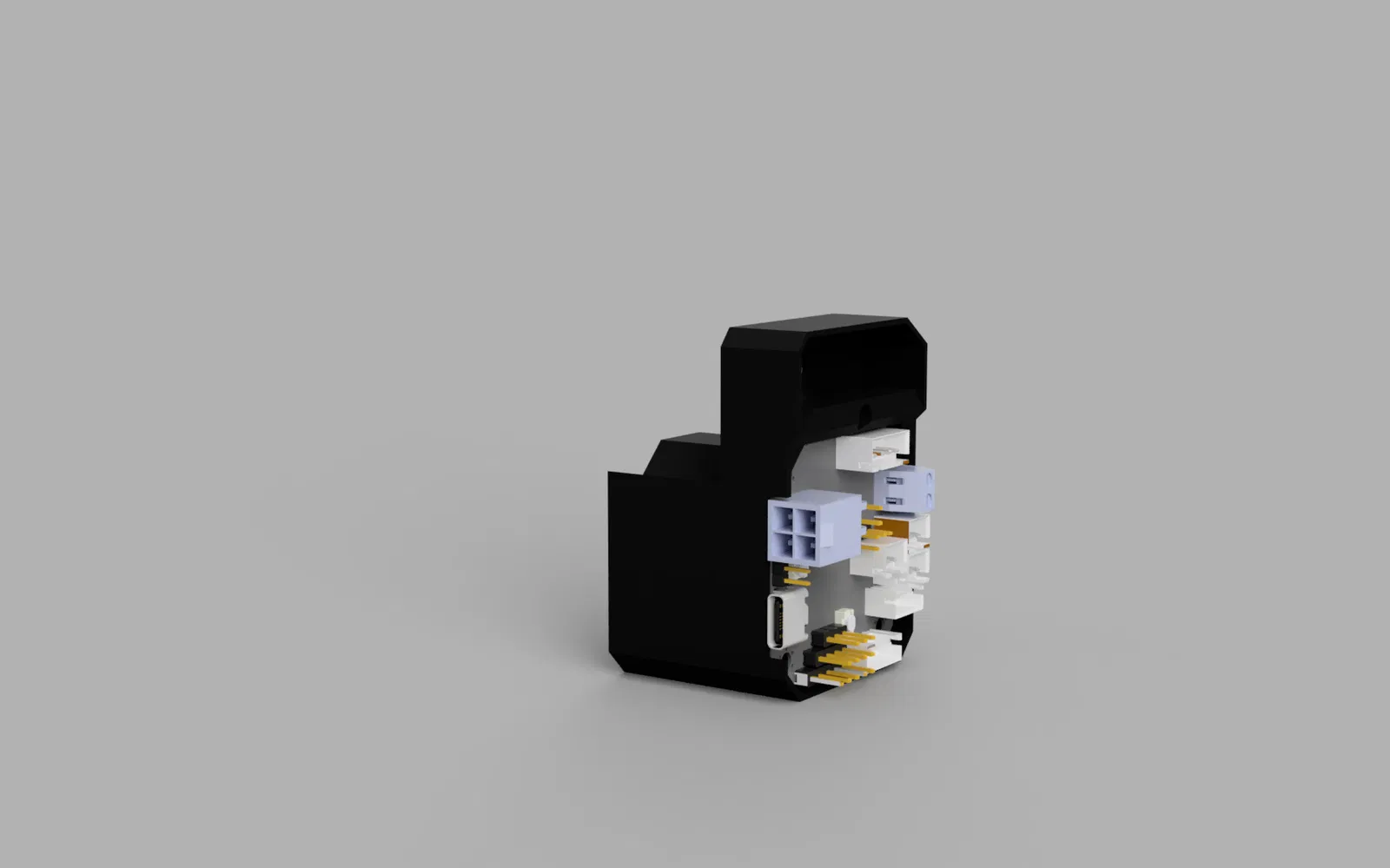

Đầu tiên, mình khó có thể thực hiện dự án này trong thời gian ngắn nếu không có các tệp .step được cung cấp, nên cảm ơn bạn rất nhiều vì điều đó. Việc này đòi hỏi mình phải thiết kế lại tất cả các điểm gắn cho EBB42, và thay vì cắt rãnh cho EBB42 xoay, mình đã mở rộng độ sâu của giá đỡ PCB để có nhiều không gian bên dưới, đồng thời đảm bảo đủ chỗ cho các vòng ren M3 (threaded inserts).

Cá nhân mình không thích các linh kiện đặt trực tiếp lên vòng ren, nên mình đã thiết kế một phần "gờ" bên trên. Bạn có thể gọt bớt một chút nếu muốn, nhưng mình thấy kiểu này nhìn dày dặn hơn.

Phần mở rộng giúp mọi thứ trông gọn gàng hơn và lấp đầy khoảng trống giữa động cơ bước và giá đỡ PCB.

In ấn & Hậu xử lý

• Chất liệu: PLA
• Chiều cao lớp: 0.2 mm
• Độ đặc (Infill): 15% (dạng Gyroid)
• Hỗ trợ (Supports): Bạn sẽ cần hỗ trợ cho giá đỡ PCB; phần nắp và phần mở rộng không cần hỗ trợ.
• Hướng in: Hướng in đã được thiết lập đúng trong các tệp .stl.
• Thời gian in: Mình in mất hơn 1 tiếng 15 phút.
• Hậu xử lý: Chỉ cần làm sạch tối thiểu ở mặt sau giá đỡ PCB nơi đặt hỗ trợ và nơi lắp các vòng ren nhiệt.

Linh kiện cần thiết

• Bo mạch EBB42 - Amazon, Aliexpress - Theo trang Pico MMU, bạn không cần phiên bản có MAX31865.
• 5x Vòng ren đồng M3 (M3 x 4.6 x 3.8) - Không có đường dẫn cụ thể vì bạn có thể dùng bất kỳ loại nào có đường kính ngoài 4.4-4.6mm miễn là không quá dài.
• Ốc vít M3, tùy bạn chọn đầu mũ. Mình tin là cần ít nhất một con 16mm, 2-3 con 10mm và một con 8mm.

Lắp ráp

Bạn cần tháo hai ốc vít ở phía không có bánh răng của tháp A, phần nối tháp với cụm Pico MMU. Chỉ cần cẩn thận thì tháo cùng lúc cả hai con ốc này cũng không sao cả.

Sau khi gắn giá đỡ PCB vào tháp A, hãy lắp bo mạch PCB bằng hai con ốc trên cùng.

Trượt phần mở rộng vào phía sau giá đỡ PCB và vặn ốc ở dưới cùng bên trái.

Cuối cùng, gắn nắp vào và dùng ốc M3x16mm ở phía dưới bên phải để cố định nắp cùng với một con ốc ở phần giữa phía trên của nắp.

Ghi chú

Dự án này được tạo bằng Fusion (bản cá nhân). Mình cũng có tệp .f3d nhưng hiện tại chưa chia sẻ vì quy trình làm việc còn khá lộn xộn. Nếu mọi người yêu cầu nhiều, mình sẽ cân nhắc thêm vào sau.

Để bù đắp lại, mình đã đính kèm các tệp step nếu bạn muốn tự chỉnh sửa thêm.
