Ram_Remix_2X4 SODIMM và các khe cắm DIM

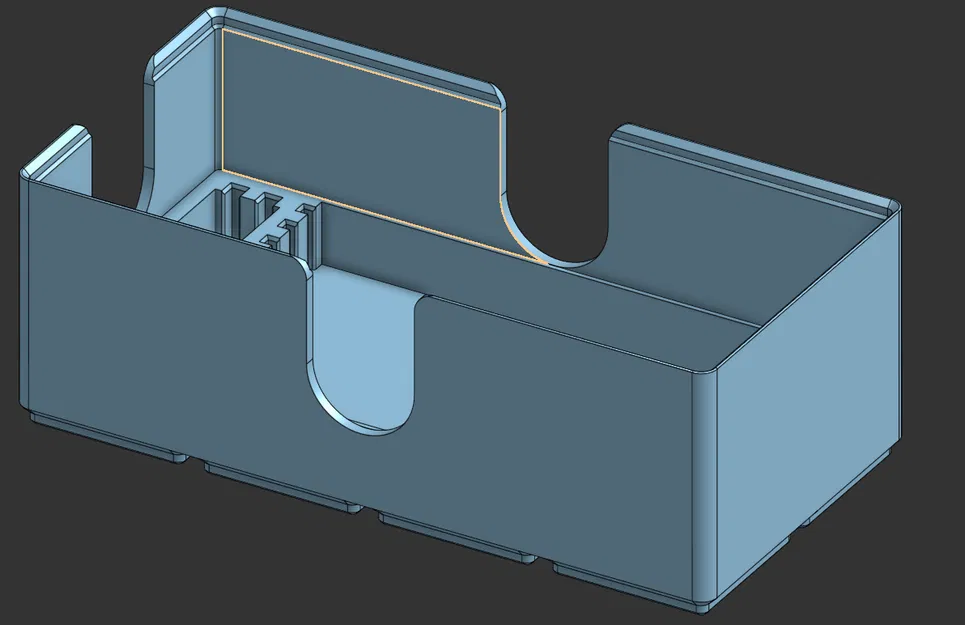

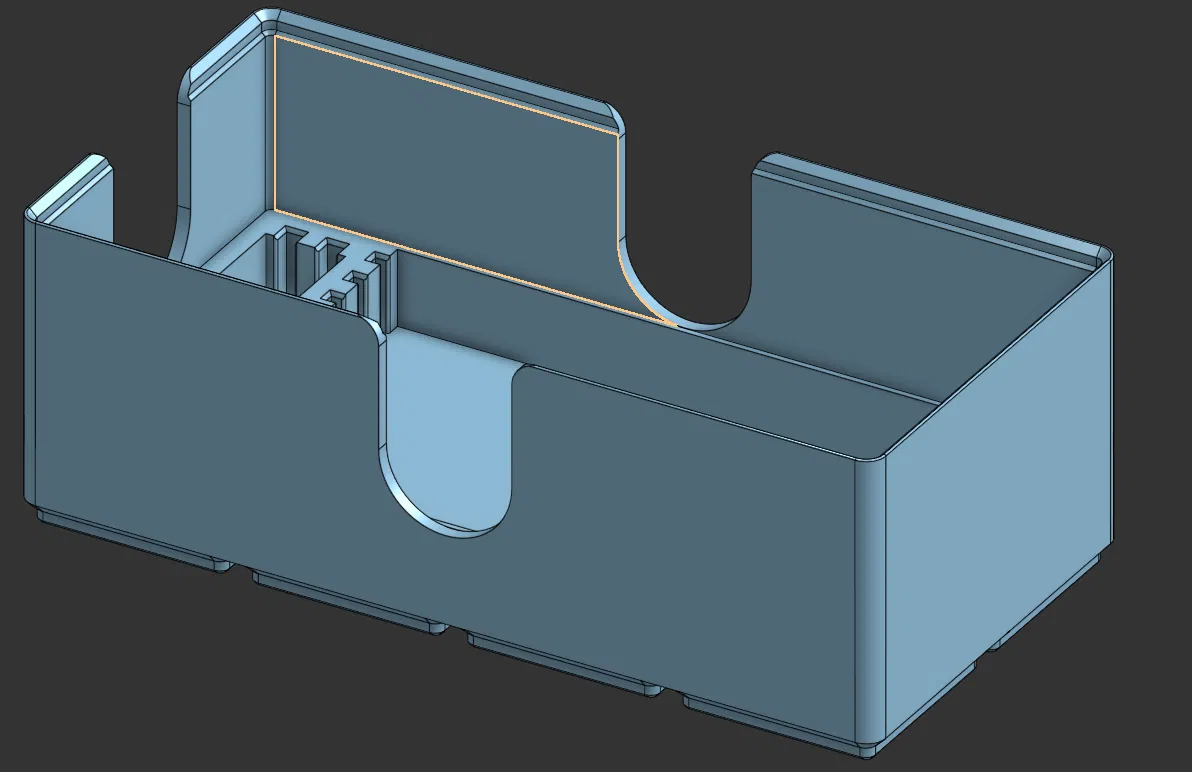

Mình tạo ra mẫu này vì không thích cách bản gốc bỏ qua phần tản nhiệt (heat spreaders), lại còn quá nhiều khe cắm khiến các thanh RAM bị rơi vào không đều.

Vì vậy, đây là những cải tiến chính:

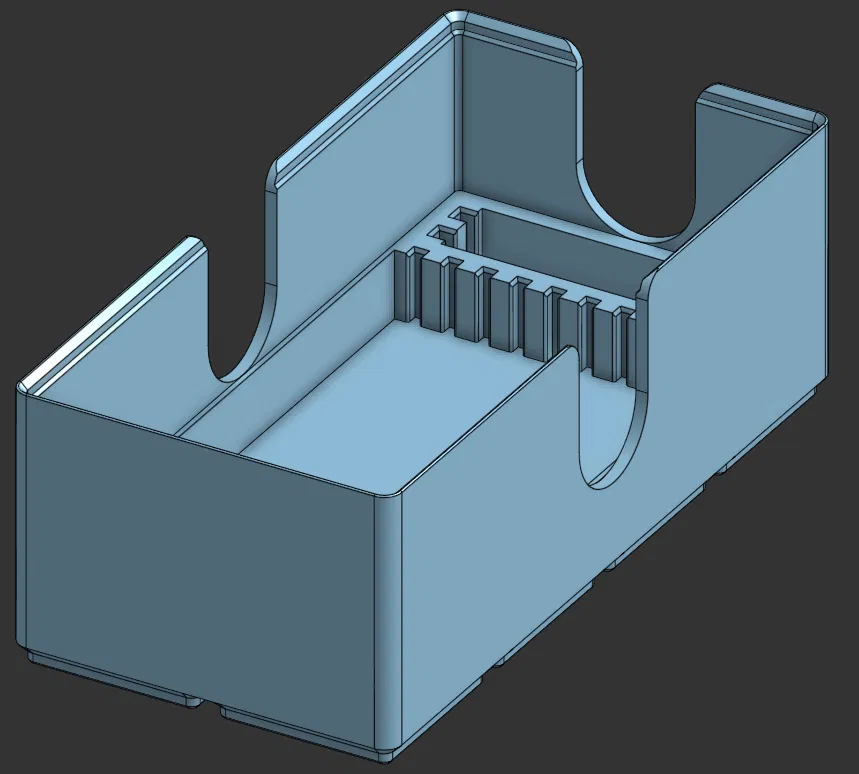

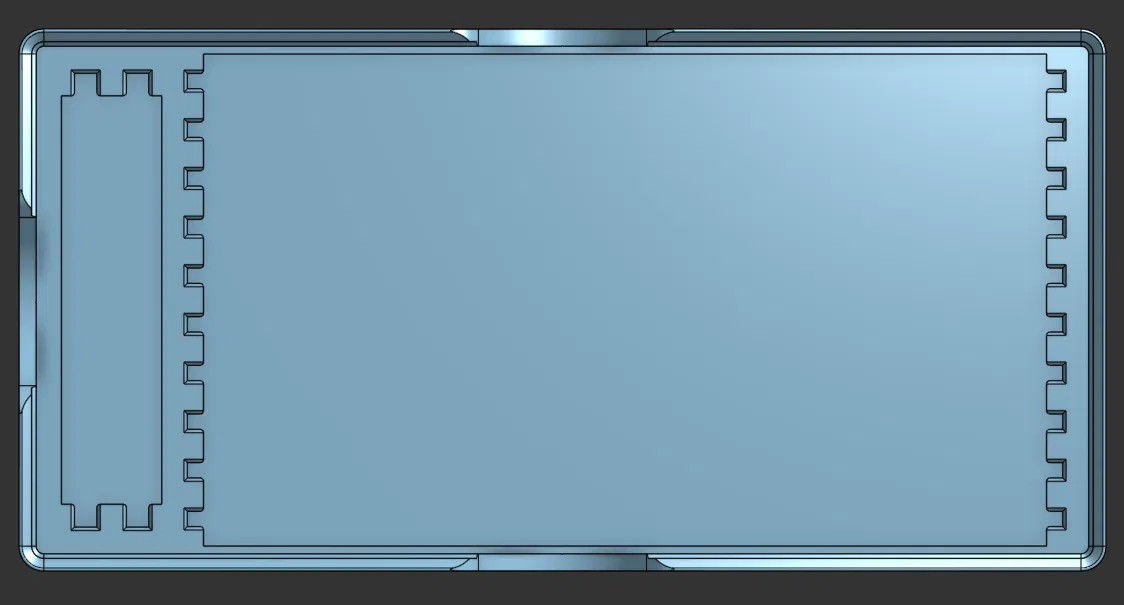

• Giảm số lượng khe cắm xuống còn 10 thay vì 19 như bản gốc và thêm vát cạnh (chamfer) để cắm vào dễ dàng hơn.
• Bổ sung thêm 2 khe cắm SODIMM vì mình thấy khoảng trống dư thừa trên bản cũ rất phí.
• Điều chỉnh các lỗ khoét ngón tay (thumbholes):
  • Thêm đường bo tròn (fillets) vì mình hay bị xước tay khi dùng bản gốc.
  • Thu hẹp bớt chiều rộng để tăng độ cứng cáp vì bản cũ cảm giác hơi lỏng lẻo.
  • Thêm lỗ khoét để lấy thanh SODIMM ra dễ hơn.
• Tăng độ dày các vách để khớp với cạnh dưới của hệ thống Gridfinity.
• Làm mô hình cao hơn để có thể xếp chồng thoải mái ngay cả khi thanh RAM có tản nhiệt.

Mình đã cố gắng hết sức để nó tuân theo tiêu chuẩn chiều cao của Gridfinity, nhưng lại thấy thông tin về tiêu chuẩn này khá trái ngược nhau. Mình đã tham khảo nhiều mô hình và cả file step từ bản gốc của Zack, nhưng vẫn bị lệch mất 0.0355mm. Mình quyết định thế là đủ ổn rồi vì nếu chỉnh nữa chắc mình phát điên mất.

https://gridfinity.xyz/specification/ https://stu142.com/Gridfinity-Documentation/

CẢNH BÁO: Trong quá trình thử nghiệm, mình thấy rằng chiều rộng của các loại SODIMM không đồng nhất giữa các thế hệ. Mình đã cố gắng tính đến điều này nhưng các bạn hãy cẩn thận khi cắm vào khe nhé. Đừng cố ép nếu thấy chặt vì chúng nên trượt vào một cách dễ dàng. Việc cố ấn mạnh có thể làm bung các tụ điện hoặc điện trở SMT nằm sát mép của thanh SODIMM.
