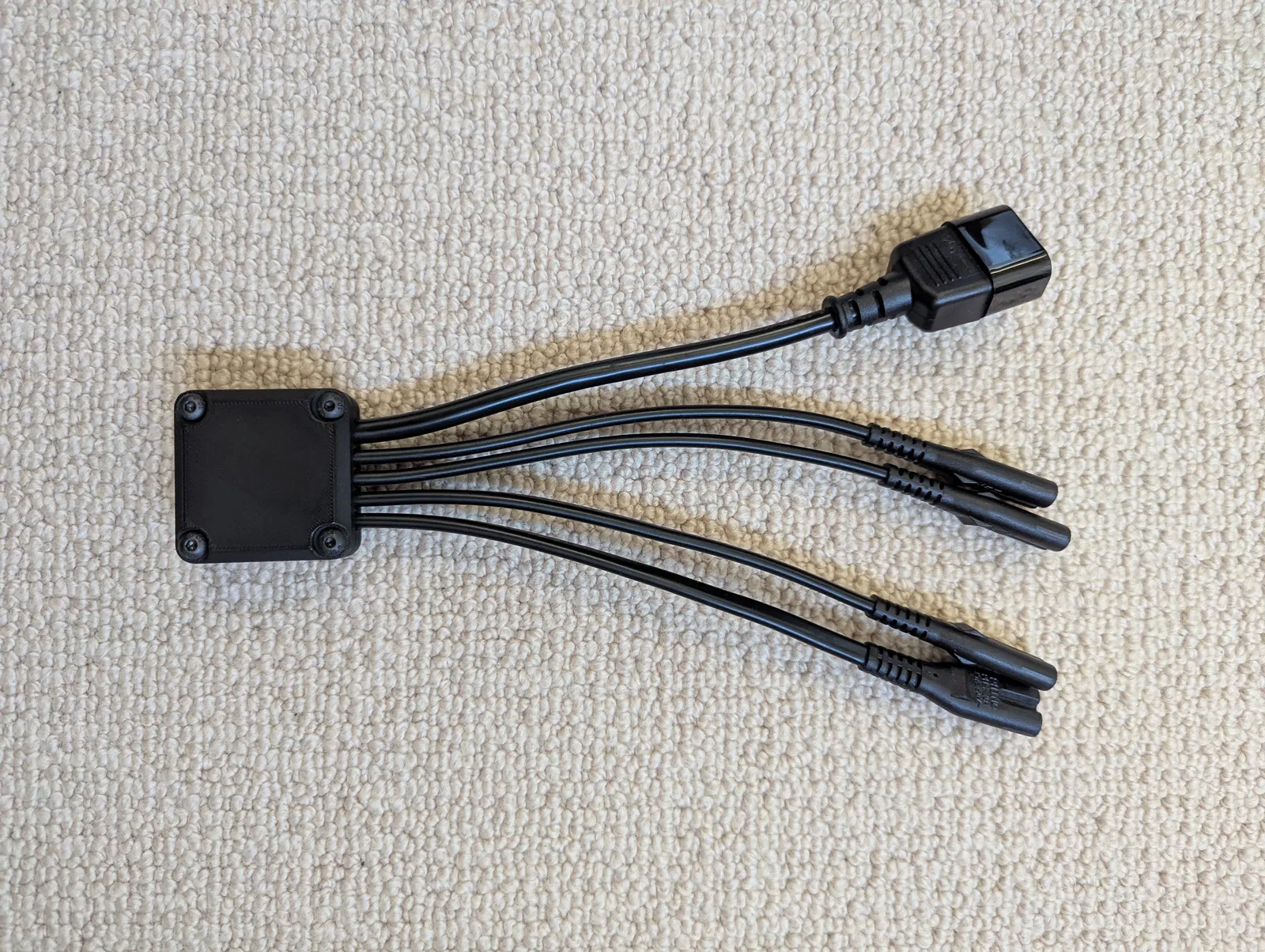

Bộ chia nguồn du lịch 4 cổng IEC C7 (Figure-8)

Với vô số thiết bị dùng nguồn điện lưới thông qua cáp IEC C7 hình số 8 (như sạc USB, sạc laptop, sạc flycam, sạc pin máy ảnh...), mình đã tạo ra giải pháp gọn gàng này để giữ cho mọi thứ luôn được cấp điện khi đi du lịch. Thiết bị sử dụng cổng đầu vào IEC C14, cho phép bạn dùng dây nguồn phù hợp với từng quốc gia mà không cần mang theo cả đống cáp khác nhau.

Thiết bị này liên quan đến việc đấu nối điện lưới, rất nguy hiểm nếu làm không đúng cách. Nếu bạn không rành về điện, hãy nhờ người có chuyên môn hỗ trợ.

BOM (Danh sách linh kiện)

• 2x Cầu đấu Wago 221-415 (loại 5 cổng)
• 1x Cáp IEC C14 (dễ nhất là mua dây nối dài C13 sang C14)
• 4x Cáp IEC C7 (đầu còn lại không quan trọng)
• 4x Ốc vít đầu dù M4x12 (độ dài từ 10mm đến 16mm đều ổn, vít dài hơn thì tốt vì bạn sẽ bắt trực tiếp vào nhựa).

Lắp ráp

1. Cắt dây theo độ dài mong muốn. Mình để dây ngắn để giảm trọng lượng và gọn gàng khi di chuyển.
2. Tuốt đầu dây. Do không gian bên trong khá chật nên hãy tuốt ngắn thôi để phần vỏ nhựa kẹp chặt được dây cáp.
3. Nối tất cả dây nóng (thường là màu nâu) vào một cầu đấu Wago. Dây từ cổng IEC C14 phải nằm ở một đầu.
4. Nối tất cả dây nguội (thường là màu xanh) vào cầu đấu Wago còn lại.
5. Đặt hai cầu đấu Wago áp lưng vào nhau để chúng nằm gọn trong vỏ.
6. Thử lắp ráp vào vỏ. Kiểm tra kỹ các dây cáp xem có vướng không. Nếu vỏ không đóng lại được dễ dàng, bạn có thể cần cạo bớt các gờ nhựa trong rãnh dây (mục đích của chúng là giữ chặt cáp). Đảm bảo không làm kẹt dây điện.
7. Vít vỏ lại với nhau. Không cần tạo ren trước nhưng làm vậy sẽ giúp bắt ốc dễ hơn nếu bạn dùng loại vít hơi ngắn.
