Cữ chặn độ sâu khi khoan không làm xước bề mặt (tùy biến parametric)
Cữ chặn độ sâu được thiết kế xoay trên ổ bi chặn, giúp bảo vệ bề mặt gỗ không bị trầy xước khi khoan. Thiết kế tối ưu với các khe thoát phôi lớn, kèm theo tùy biến parametric linh hoạt cho nhiều kích thước mũi khoan khác nhau.
Mô tả

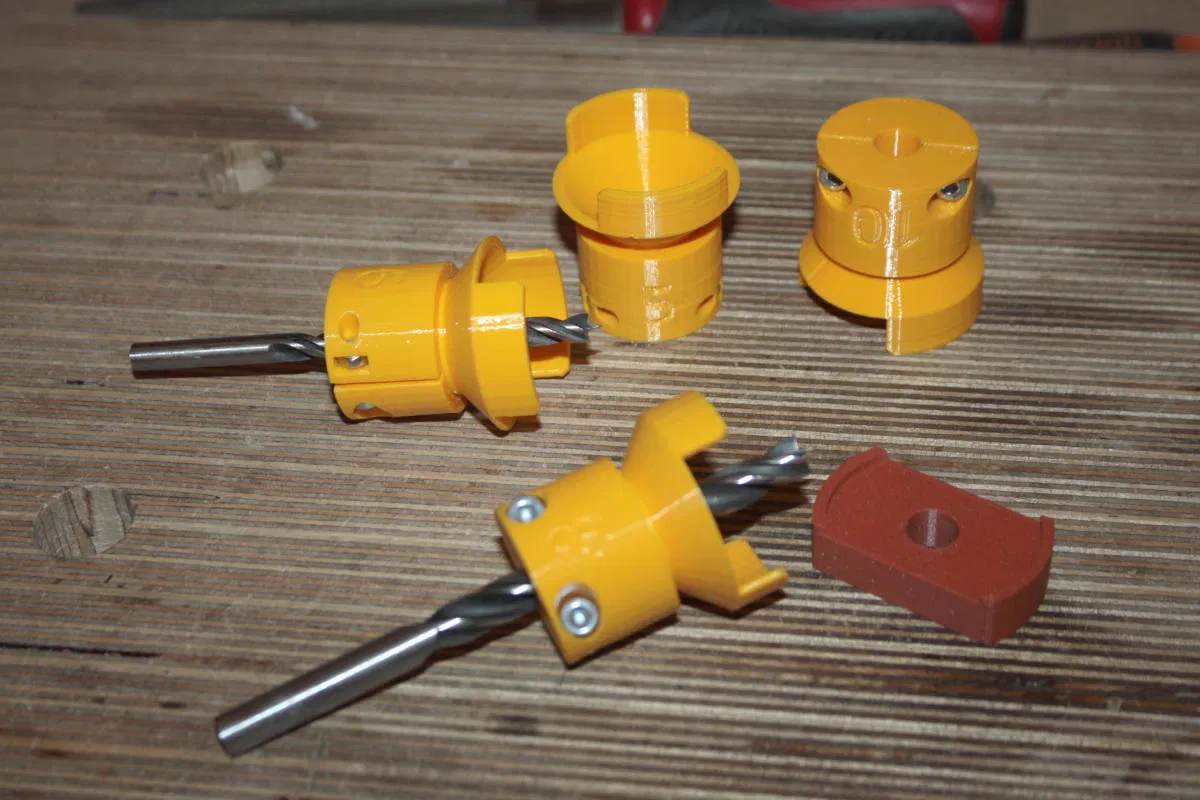

Đây là cữ chặn độ sâu khi khoan với phần rổ xoay trên một ổ bi chặn (thrust bearing), nhờ đó nó không để lại vết xước trên bề mặt gỗ. Phần rổ có các lỗ lớn giúp phôi gỗ không bị kẹt vào rãnh của mũi khoan.
Tôi thấy thiết kế này lần đầu qua sản phẩm của Taytools trên kênh YouTube "Wood by Wright" (dù có vẻ Taytools không còn bán loại này nữa).
LƯU Ý: Ổ bi chặn là bộ phận quan trọng của thiết kế này. Bất kỳ ma sát nào giữa phần rổ và cổ chặn cũng sẽ khiến rổ xoay theo mũi khoan, từ đó trượt trên bề mặt gỗ và để lại các vết tròn. Thiết kế không có ổ bi hoạt động không hiệu quả.

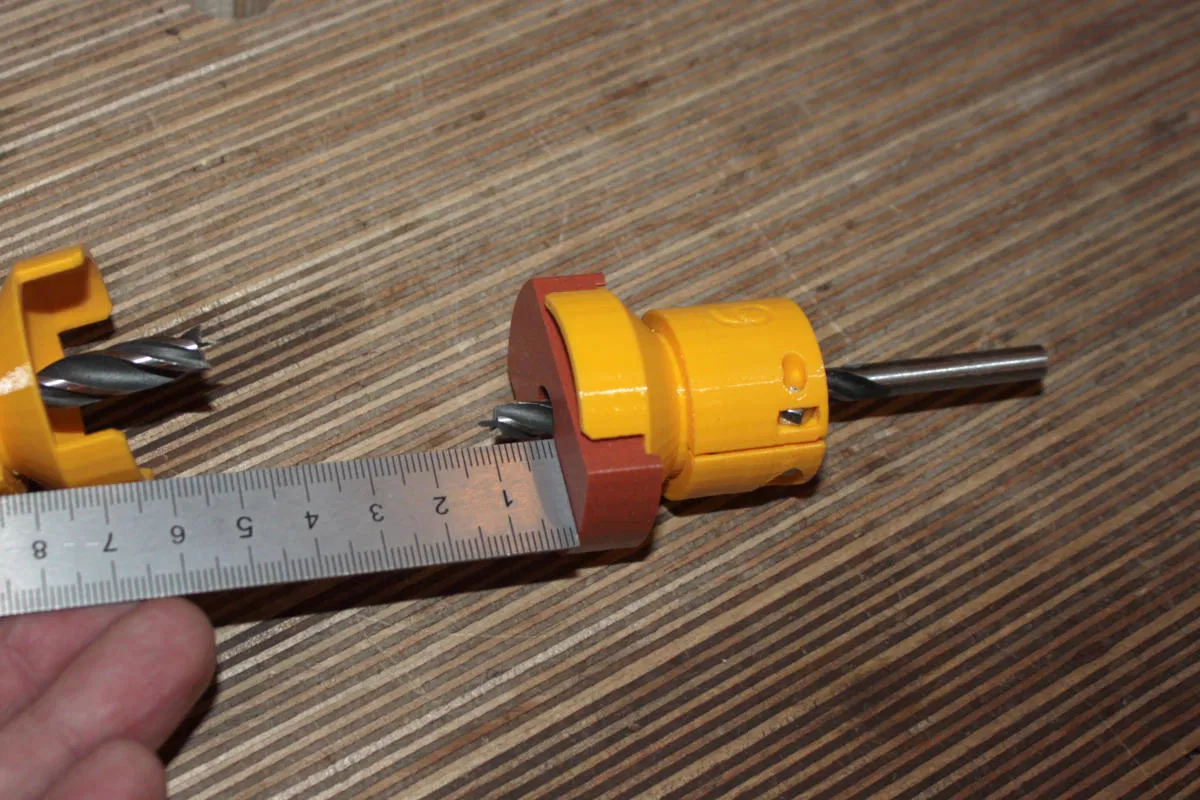

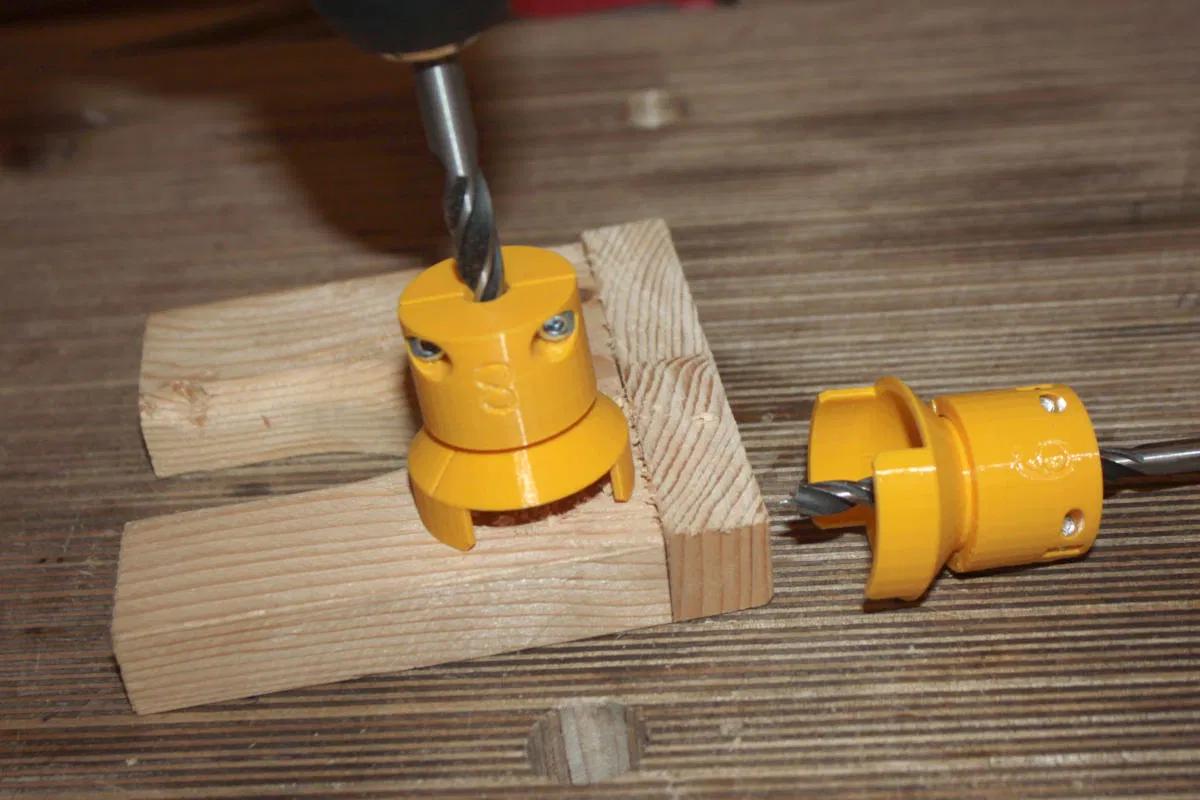

Để khoan các lỗ không xuyên qua tấm gỗ thì chỉ cần đặt cữ chặn vào, nhưng nếu bác cần khoan đến một độ sâu cụ thể, một phụ kiện nhỏ để đặt thước đo lên sẽ rất tiện lợi.
Phụ kiện phần cứng cần thiết
Cho một cữ chặn, bác sẽ cần:
- Hai ốc M4x10 (dùng ốc dài hơn cũng được)
- Hai đai ốc lục giác M4
- Một ổ bi chặn (thrust bearing)
Ốc đầu trụ hoặc đầu tròn đều dùng được, nhưng lưu ý chúng dùng lục giác khác nhau (3.0 cho đầu trụ, 2.5 cho đầu tròn), nên bác hãy chọn loại phù hợp với dụng cụ trong xưởng của mình.

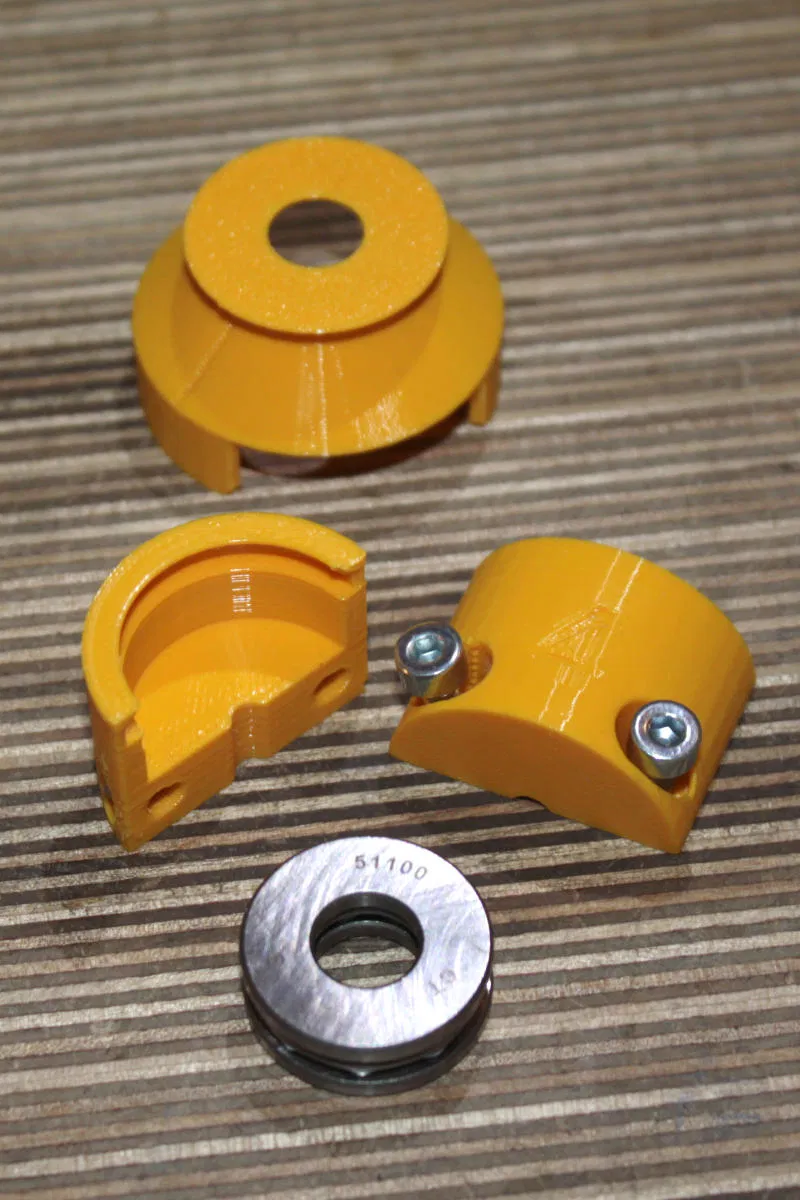

Các ổ bi chặn cần thiết cho các file STL được cung cấp là: 51100 (10x24x9mm) cho mũi khoan từ 4mm đến 8mm, và 51101 (12x26x9mm) cho mũi khoan 10mm.
