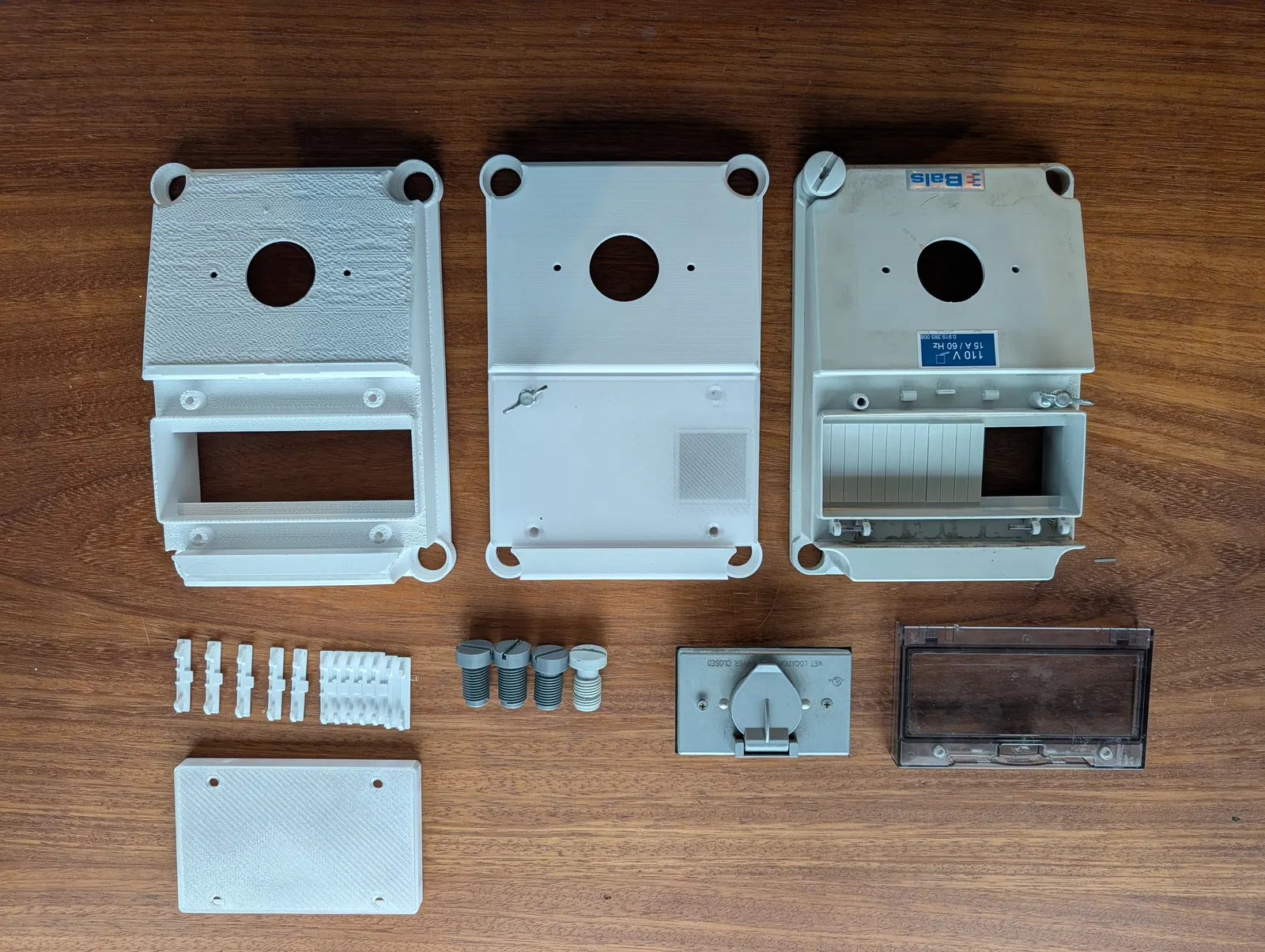

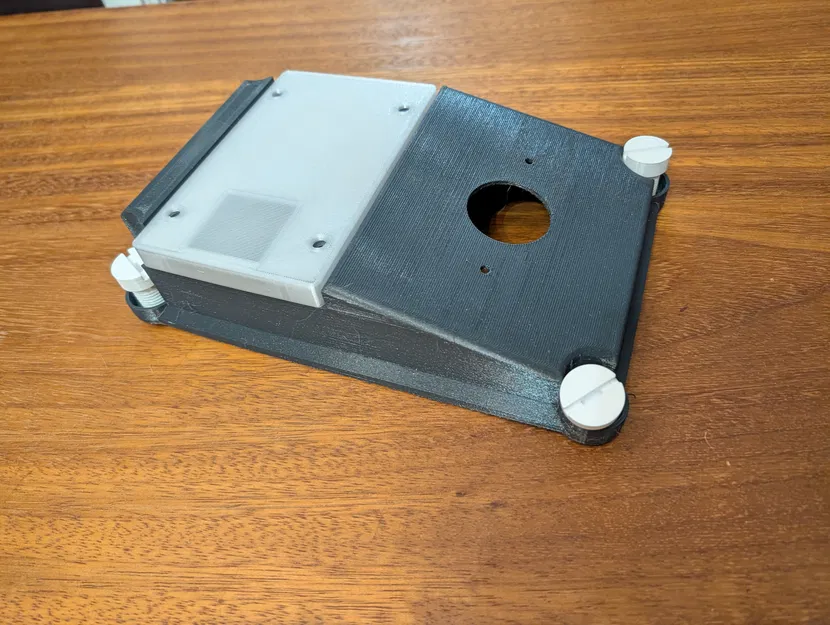

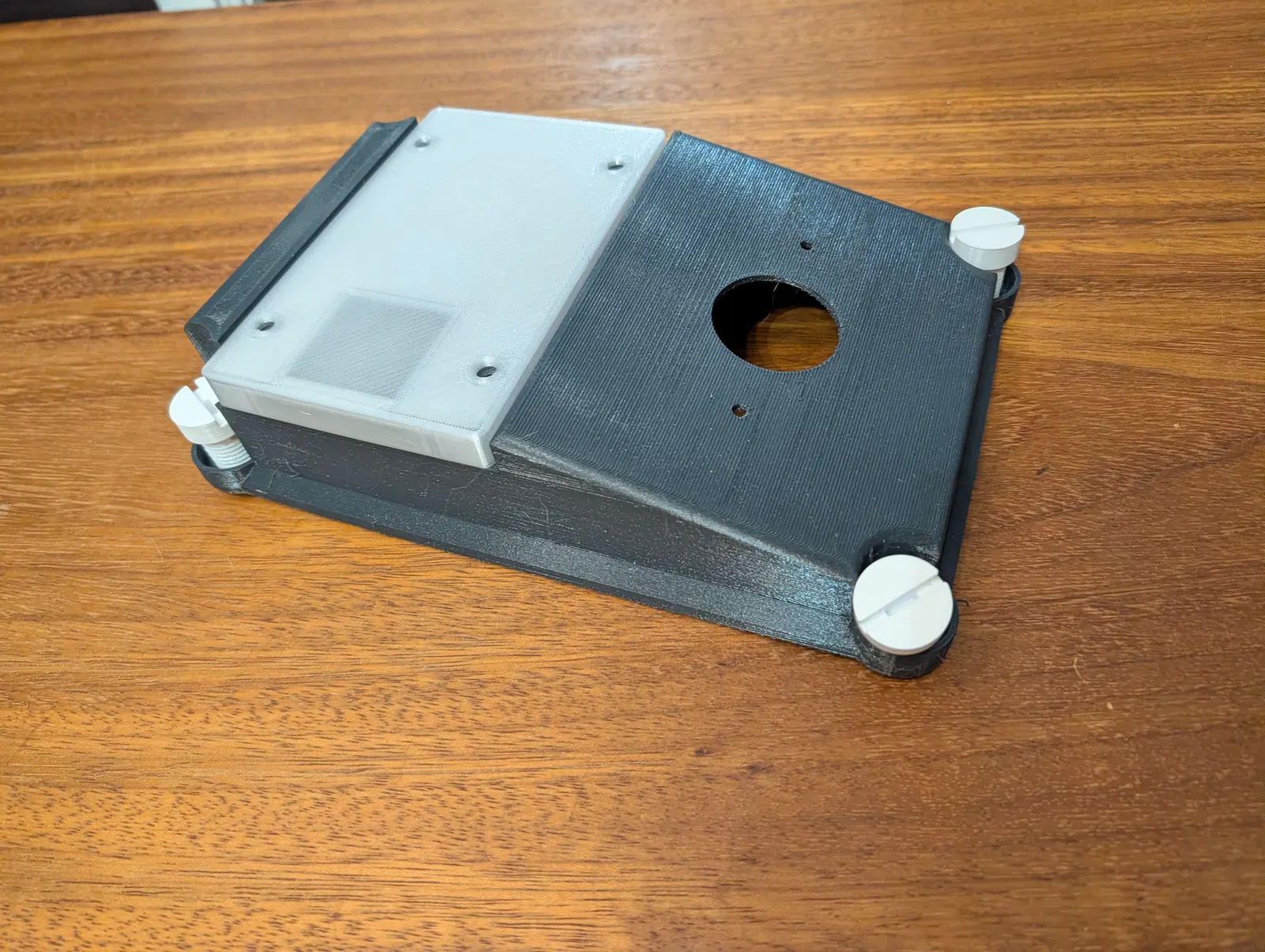

Đây là mẫu nắp đậy hộp DIN rail đôi của Bals. Nửa trên của nắp dành cho các loại cầu dao DIN rail tiêu chuẩn, còn phần dưới được thiết kế để gắn ổ cắm điện hình tròn.
Bạn của con trai tôi cần cái này để thay thế nắp hộp bị hỏng cho một thiết bị hạng nặng, vì Bals hiện không còn sản xuất mẫu này nữa. Họ đã gửi cho tôi một chiếc cũ, và tôi đã vẽ lại nó bằng FreeCad.
Tôi in bằng chất liệu PCTG trên máy Prusa XL, sử dụng nhựa PCTG trong suốt tự nhiên của 3D-Fuel để đạt độ "trong suốt đủ dùng". Khi in ở nhiệt độ 270°C trở lên, nắp sẽ trong hơn. Bạn sẽ cần dùng mũi taro M6 để tạo ren cho 4 lỗ nhỏ và dùng vít M6 để cố định phần nắp trong suốt.
Sản phẩm bao gồm vít 20mm để gắn vào hộp và các tấm đậy dạng kẹp (snap-in) mà bạn có thể thấy hữu ích khi dùng riêng lẻ.
Thông số in
- Định dạng
- obj
- Số file mô hình
- 4
- Tổng dung lượng
- 6,2 MB
- File lớn nhất
- 2,4 MB
