Giá đỡ cuộn filament yên tĩnh cho Prusa i3 MK3 với vòng bi và lốp

***phiên bản tiếng Đức bên dưới***

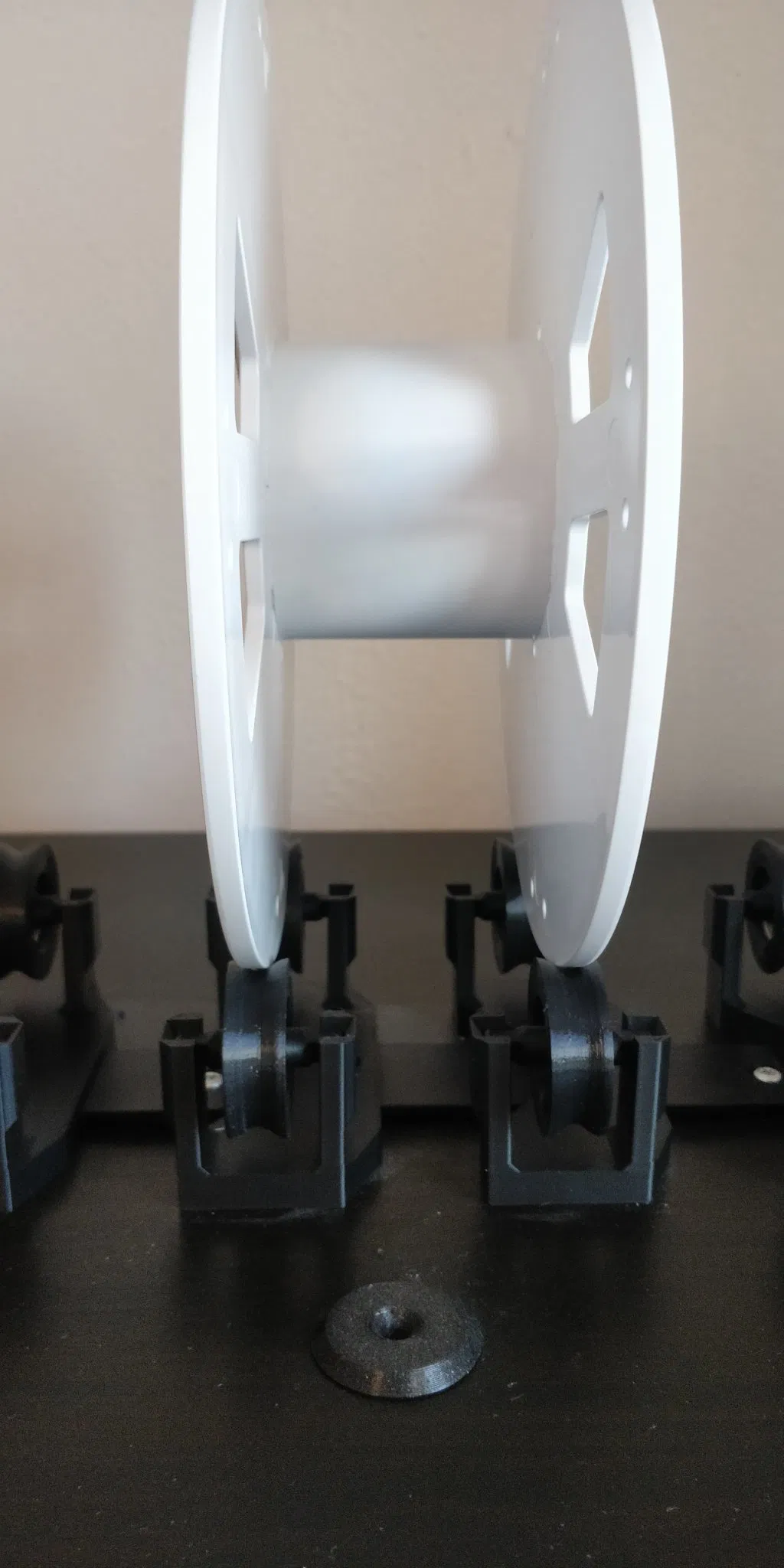

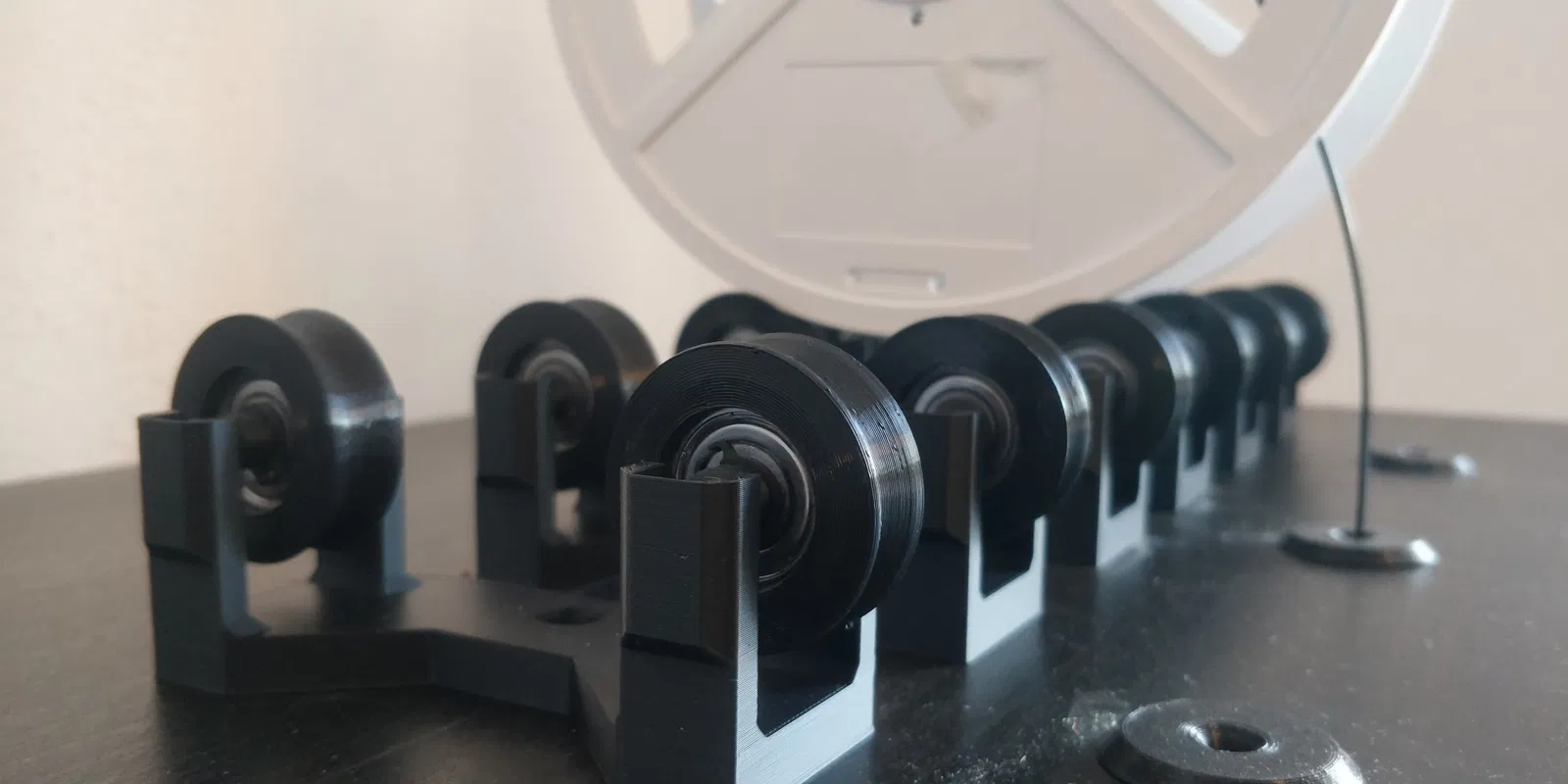

Tôi thực sự thích sự linh hoạt và đơn giản của thiết kế giá đỡ cuộn nguyên bản của vỏ Prusa Lack. Nhưng nó có hai nhược điểm. Nó khá ồn ào và nó kéo dài filament linh hoạt khá nhiều khi in. Vì vậy, tôi đã mua một số vòng bi và điều chỉnh thiết kế nguyên bản để phù hợp với chúng. Tôi cũng đã tận dụng cơ hội này để thử nghiệm với filament linh hoạt và in một số lốp xe. Những gì bạn cần: (cho mỗi giá đỡ cuộn)

• 4 trục
• 1 giá đỡ cuộn
• 1 bộ trượt giá đỡ cuộn
• 4 lốp xe
• 4 vòng bi
• (8 vòng giữ cho trục 8mm)
• 2 ốc vít gỗ 3mm

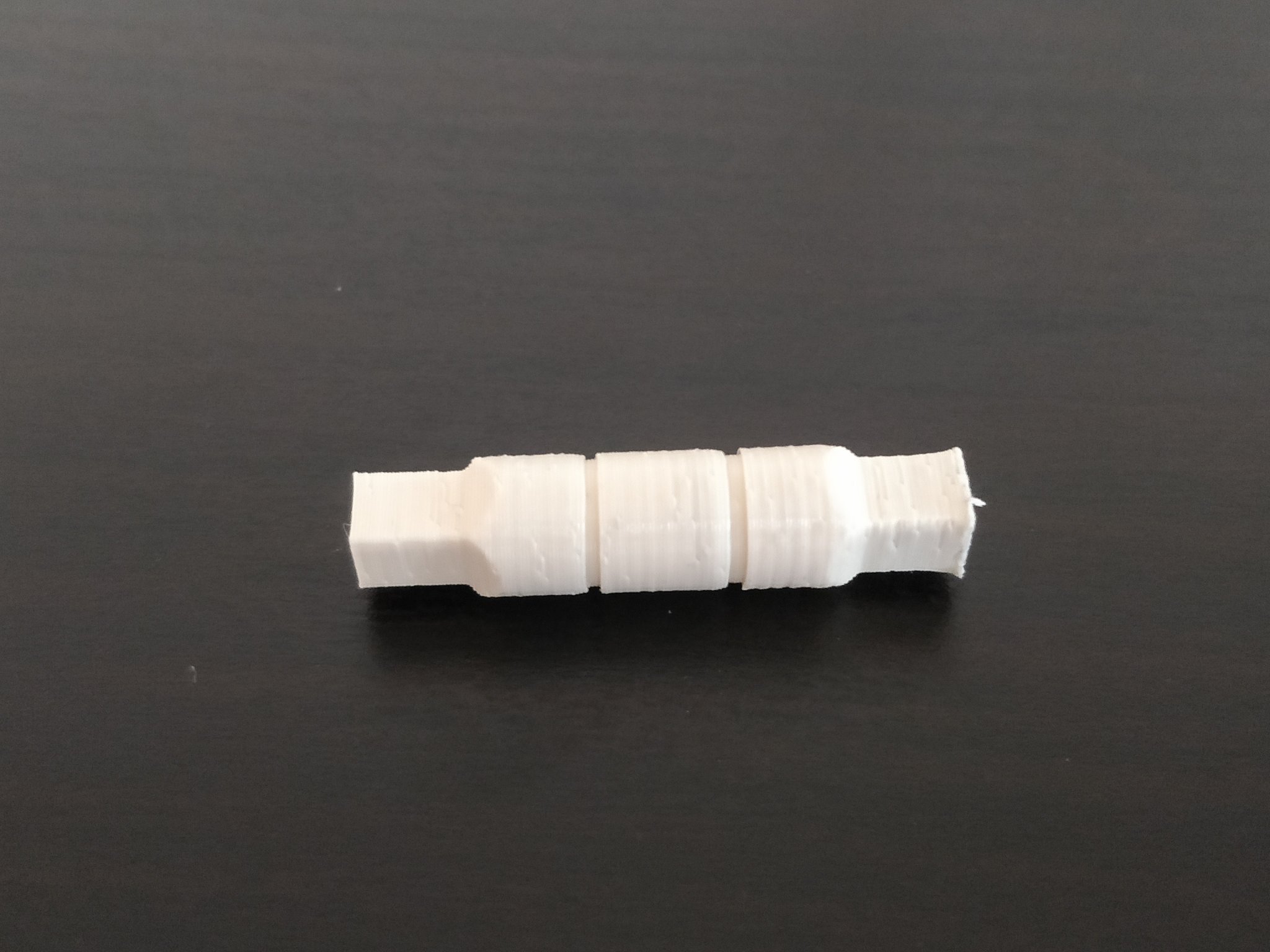

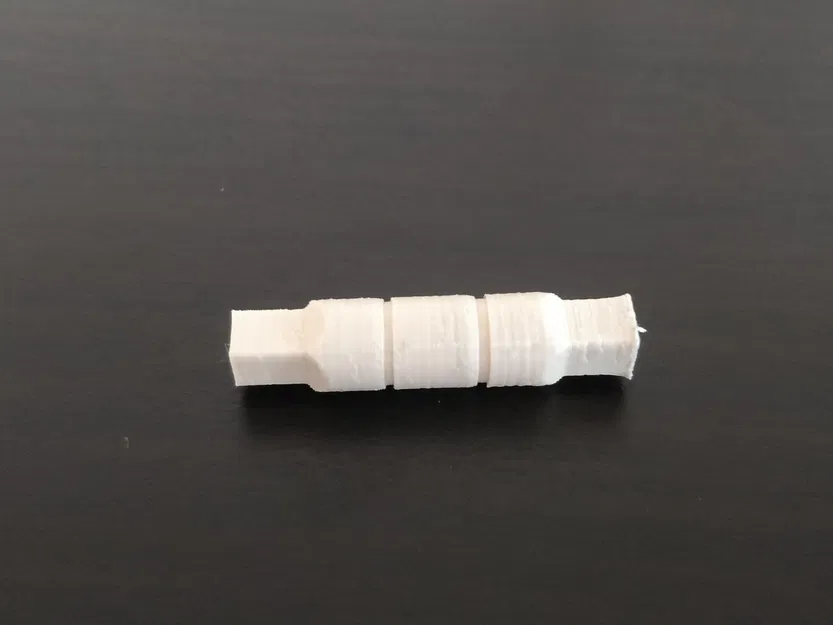

Các vòng giữ là tùy chọn vì các vòng bi nên được ép vào trục và không di chuyển một mình. Nhưng nếu chúng di chuyển, bạn có thể cố định chúng bằng các vòng giữ. Các vòng bi cũng có thể được thay thế bằng các vòng in như thế này:

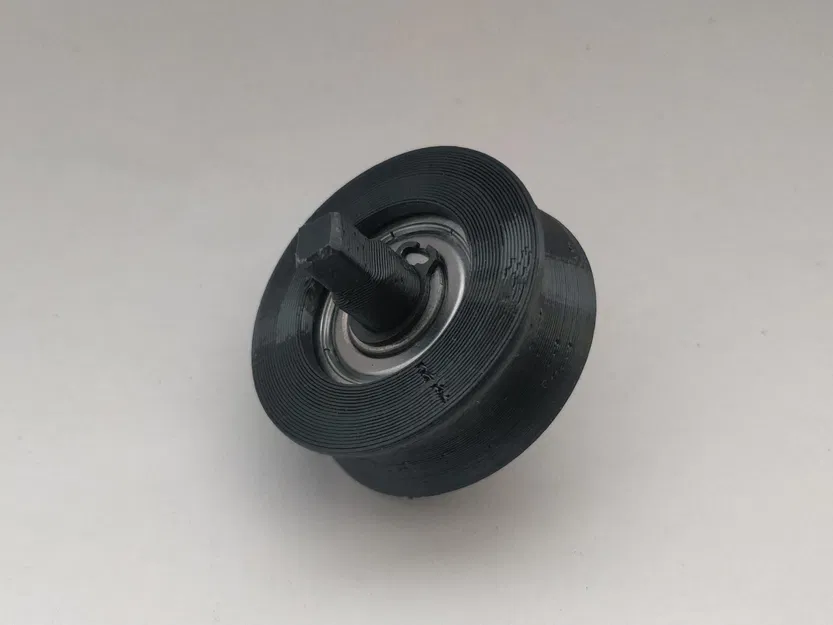

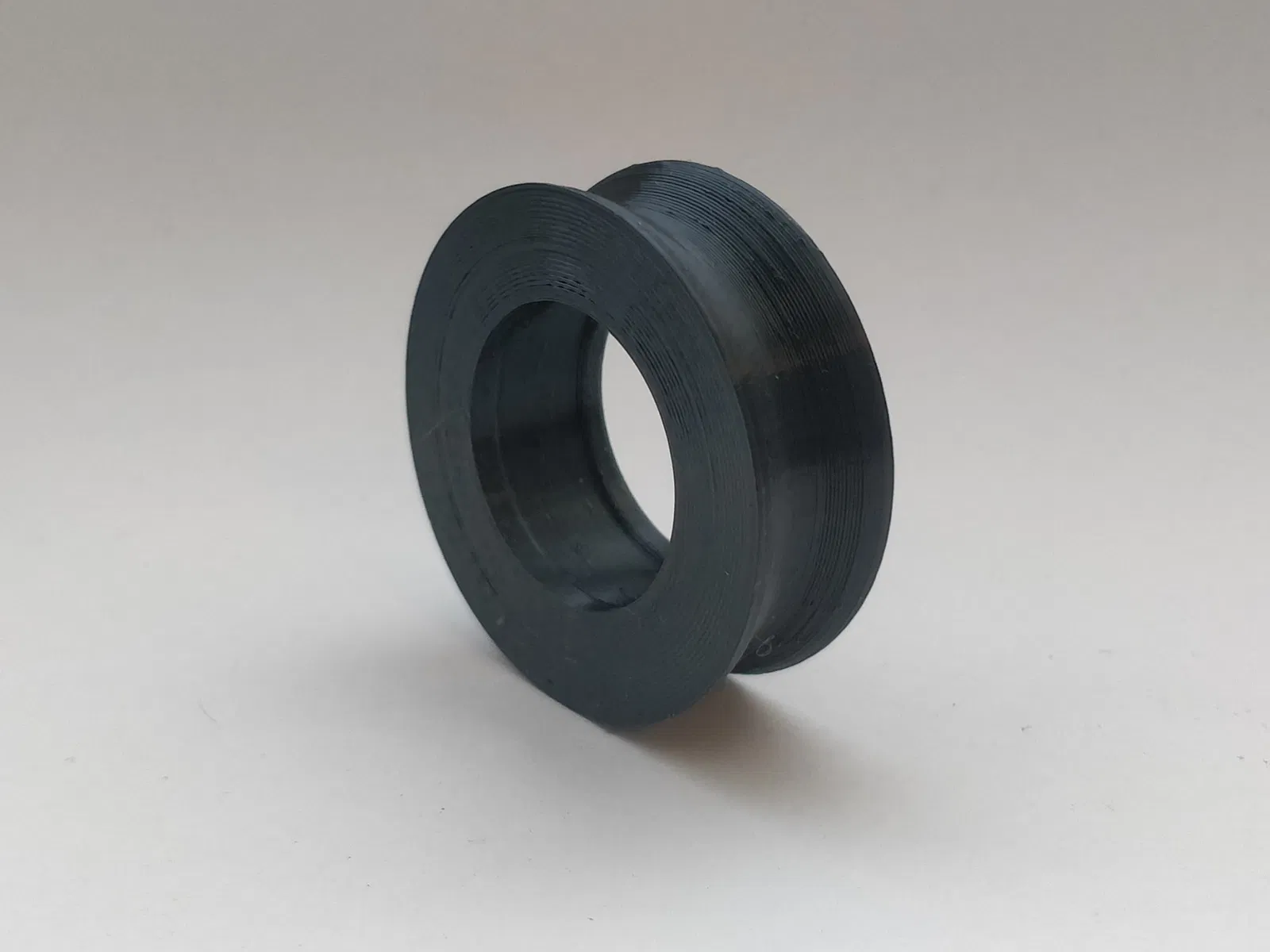

Chúng có thể sẽ không êm như các vòng kim loại nhưng cũng sẽ hoạt động tốt. Nếu bạn không có filament linh hoạt, bạn có thể in các lốp xe rắn. Bạn sẽ không có cùng mức giảm tiếng ồn như với các lốp linh hoạt nhưng các cuộn sẽ quay mượt mà hơn trước. Các lốp linh hoạt chỉ hoạt động với filament linh hoạt. Cả lốp xe và trục đều được thiết kế cho các vòng bi có đường kính ngoài 22mm, chiều rộng 7mm và đường kính trong 8mm. Tôi đã sử dụng những cái này. Việc lắp ráp rất đơn giản, bạn ép các vòng bi vào trục và tùy chọn cố định chúng bằng các vòng giữ. Sau đó, bạn trượt các lốp xe lên các vòng bi. Sau đó, bạn đặt các trục vào các rãnh của giá đỡ và bộ trượt. Ở bước cuối cùng, bạn trượt bộ trượt lên nền và vặn chặt giá đỡ cuộn vào vị trí. ***phiên bản tiếng Đức***

Tôi đã rất hài lòng với các giá đỡ cuộn của vỏ Prusa Lack, nhưng về lâu dài, các bánh xe khá ồn và sợi filament Flex của tôi bị kéo dài khi được kéo vào. Tôi đã mua vòng bi và nhân tiện đã thử nghiệm với sợi TPC của mình và in lốp linh hoạt. Vật liệu cần thiết cho mỗi giá đỡ cuộn:

• 4 trục (axle)
• 1 giá đỡ cuộn (spool holder)
• 1 thanh trượt (slider)
• 4 lốp (tire)
• 4 vòng bi
• (8 vòng giữ cho trục 8mm)
• 2 đinh vít gỗ 3mm

Các vòng giữ là tùy chọn, các vòng bi chỉ nên vừa với trục bằng lực để giảm tiếng ồn khi quay. Tuy nhiên, bạn vẫn có thể giữ các vòng bi bằng các vòng giữ trên trục. Các vòng bi cũng có thể được thay thế bằng các vòng in, như cái này:

Chúng có thể không im lặng như các vòng bi thật, nhưng vẫn nên cải thiện tính chất vận hành. Nếu bạn không có sợi filament linh hoạt, bạn có thể in lốp PLA tối ưu (solid tire). Những lốp này sẽ không giảm tiếng ồn hiệu quả như các lốp linh hoạt, nhưng nhờ vào các vòng bi, các cuộn sẽ lăn tốt hơn so với trước đây. Các lốp linh hoạt (flexible tires) chỉ hoạt động với sợi filament tương ứng. Trục và lốp được thiết kế cho vòng bi có đường kính ngoài 22mm, đường kính trong 8mm và chiều rộng 7mm. Tôi đã sử dụng cái này từ SKF:

Lắp ráp sau khi in các bộ phận là rất đơn giản. Đầu tiên, người ta ép các ổ bi vào trục và có thể cố định chúng bằng các vòng giữ. Sau đó, người ta kéo lốp vào các ổ bi. Tiếp theo, người ta đẩy các trục vào các khe trong giá đỡ cuộn. Cuối cùng, người ta trượt giá đỡ di động lên giá đỡ khác và vặn chặt nó vào bàn sơn.
