Nền tảng module quét phim analog

Tình trạng: Đây là bản đang trong quá trình phát triển ("phiên bản beta") và sẽ có các cập nhật để phù hợp với nhiều loại máy ảnh và ống kính hơn, cũng như các cải tiến khác.

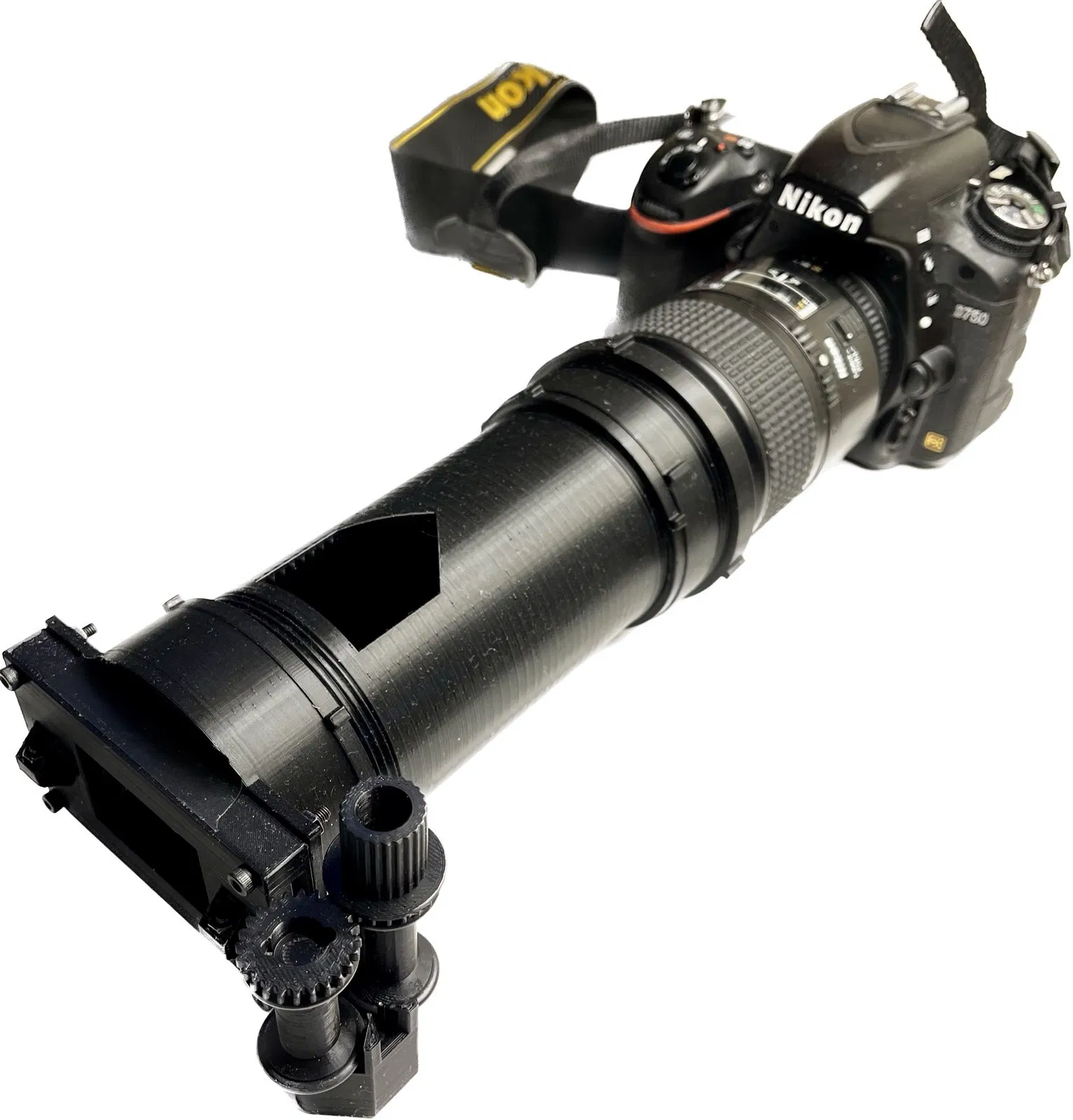

Đây là một nền tảng module để quét / số hóa phim analog bằng máy ảnh kỹ thuật số với ống kính macro.

Lưu ý quan trọng: Chiều dài của ống phải phù hợp với khoảng cách lấy nét của ống kính được sử dụng. Ý tưởng là cung cấp nhiều độ dài ống khác nhau để bạn có thể in ra độ dài phù hợp với ống kính của mình.

Nếu bạn muốn in mô hình này và không tìm thấy ống nào trong các tệp in có thể tạo ra khoảng cách phù hợp từ ren lọc của ống kính đến mặt phẳng phim, vui lòng hỏi về nó và tôi có thể bổ sung.

Toàn bộ cấu trúc được gắn vào ống kính bằng một vòng adapter lọc tiêu chuẩn (làm bằng kim loại). Mặt trước của vòng này khớp chặt vào một lỗ cắt hình tròn và được giữ chặt bằng một bộ siết ren và sẽ không tự xoay. Xin lưu ý rằng nếu ống kính có bộ phận lấy nét chuyển động thì đây có thể không phải là giải pháp tốt nhất. Tuy nhiên, những ống kính như vậy đôi khi có ren lọc thứ cấp lớn hơn, cố định, ví dụ: Nikon Micro AF-D 105/2.8.

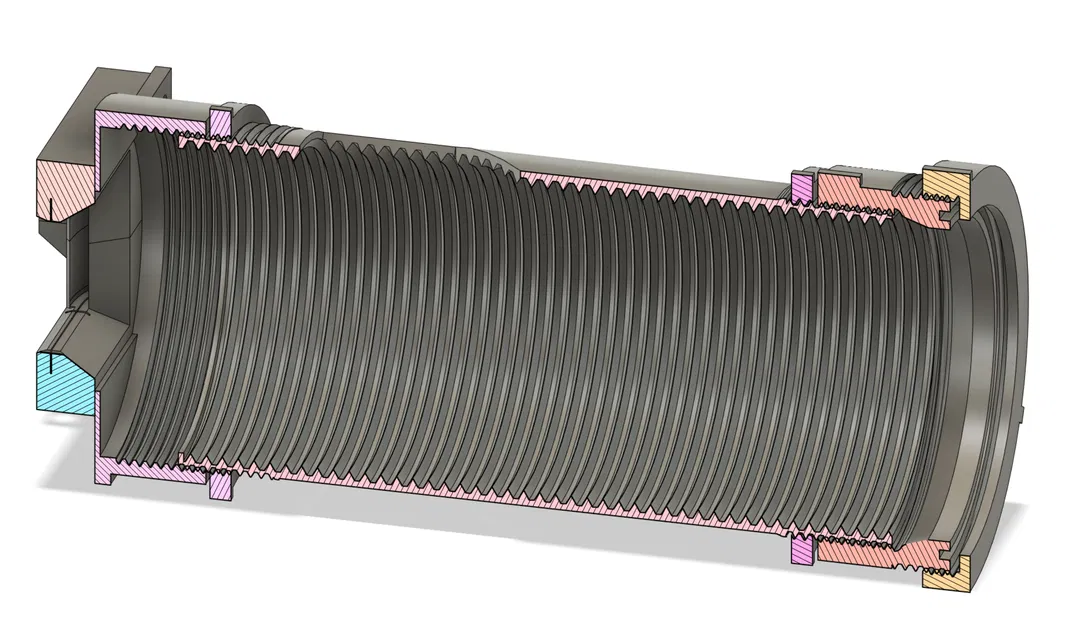

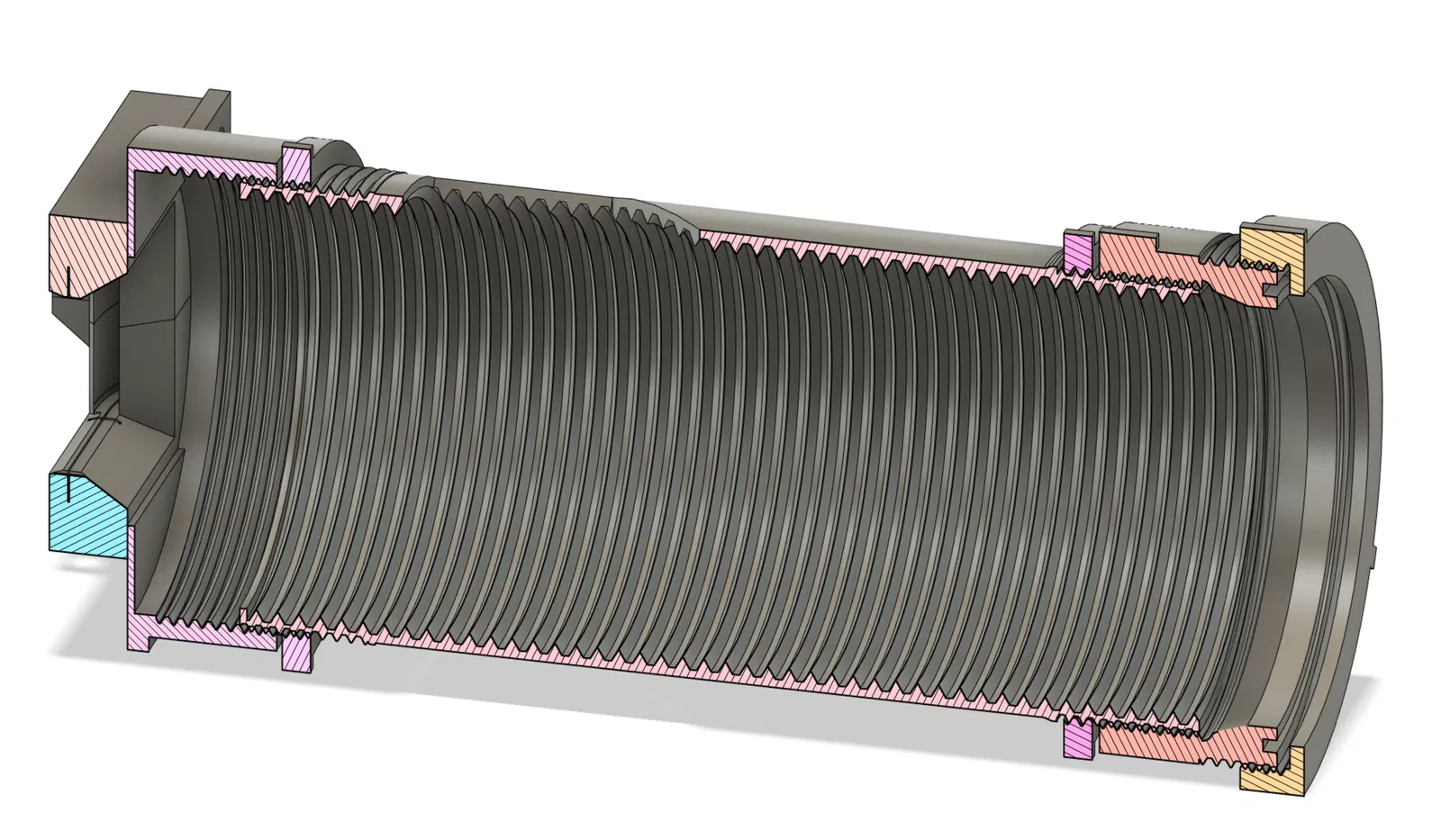

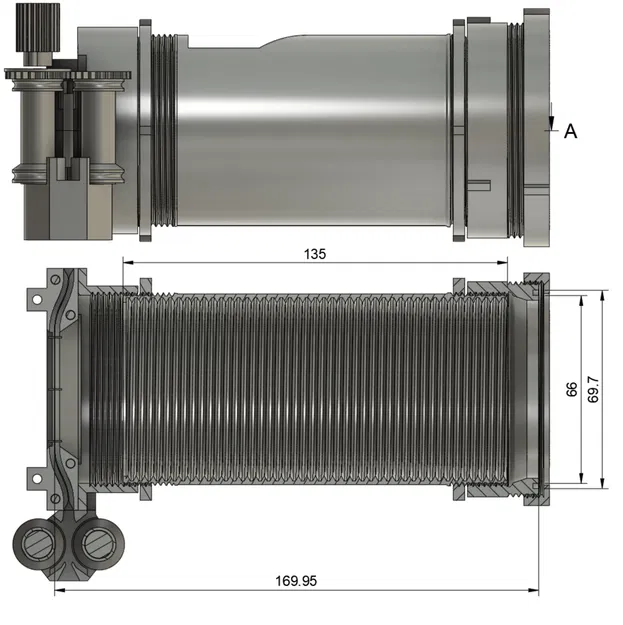

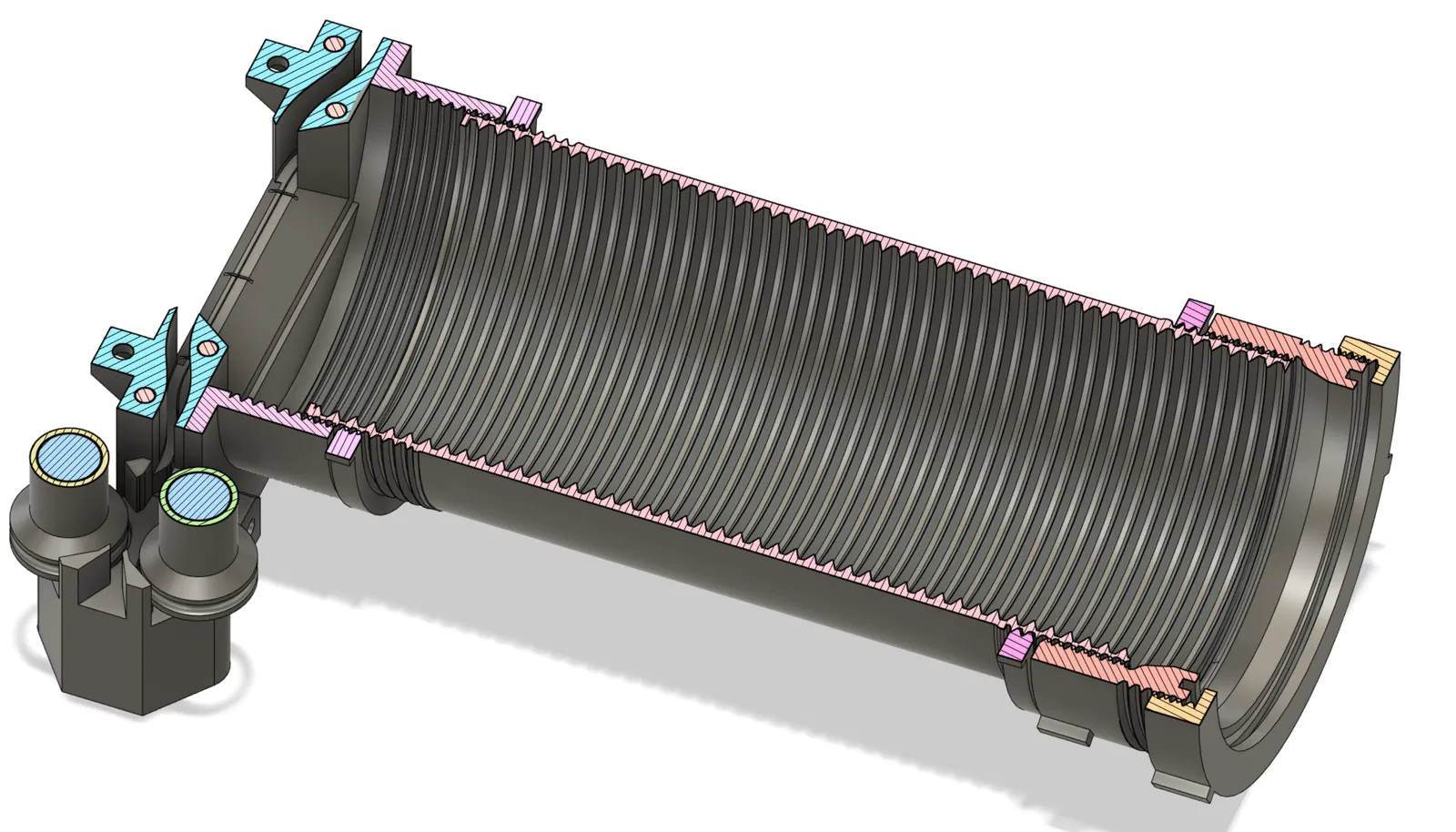

Khoảng cách chính xác đến mặt phẳng phim có thể được điều chỉnh ở cả hai đầu của ống chính. Ống hiện tại dài 135 mm và cho phép điều chỉnh khoảng cách từ ren của ống kính đến mặt phẳng phim khoảng 160 - 184 mm.

Khoảng cách và độ xoay của khay giữ phim được giữ cố định bằng hai vòng siết ở cuối ống.

Các bộ phận không in 3D cần thiết:

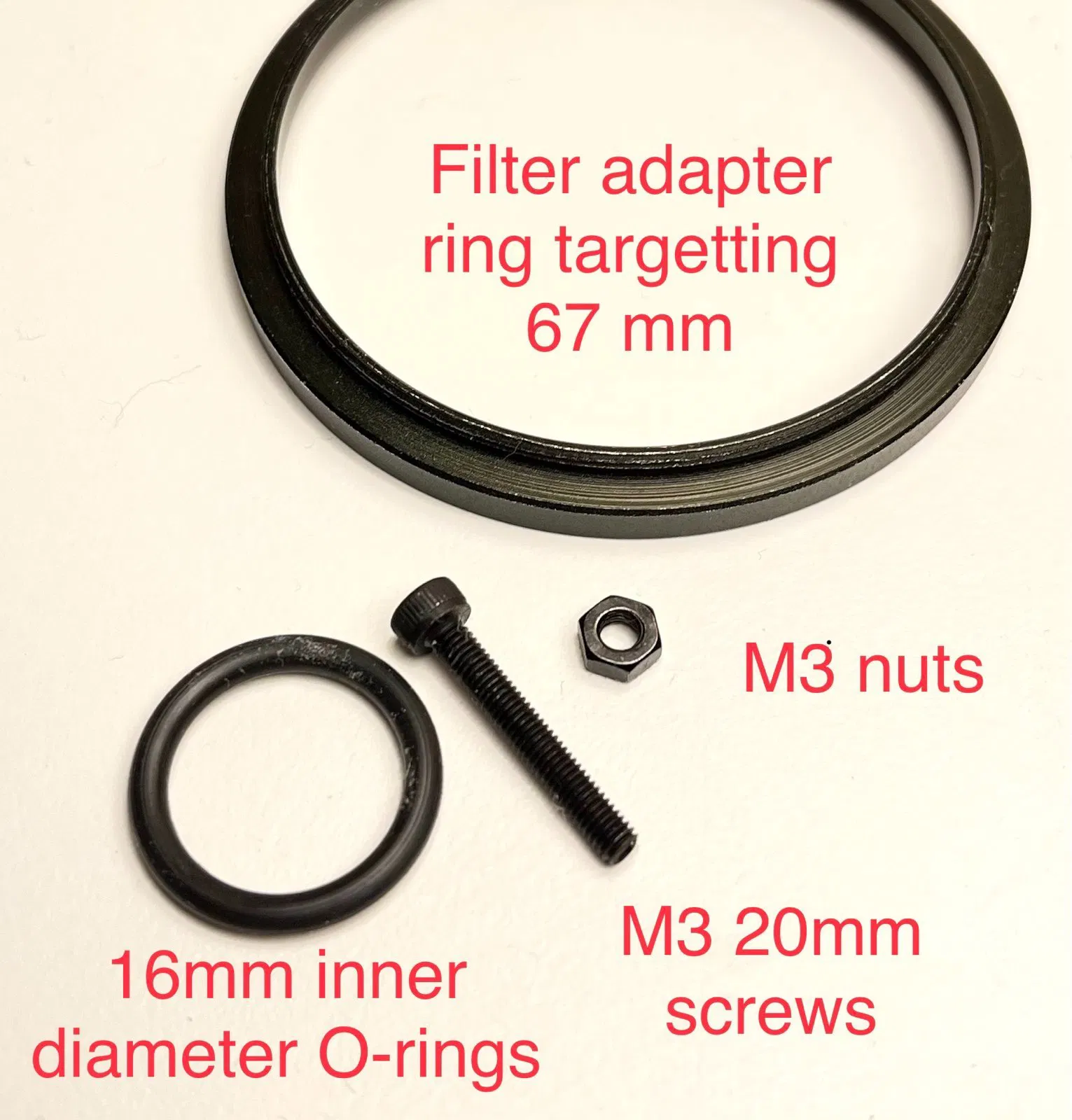

• Vòng adapter lọc có kích thước tăng dần 67 mm (có thể cần nhiều vòng tăng dần). Điều này có nghĩa là hiện tại chỉ tương thích với các ống kính có ren lọc nhỏ hơn 67 mm.
• 8 con đai ốc M3
• Đối với khay giữ dải phim 35 mm:
  • 6 con vít M3x20mm, 2 con vít M3x10mm
  • Đối với mỗi con lăn: 2 vòng O-ring cao su có đường kính trong khoảng 16 mm và độ dày khoảng 2.6 mm

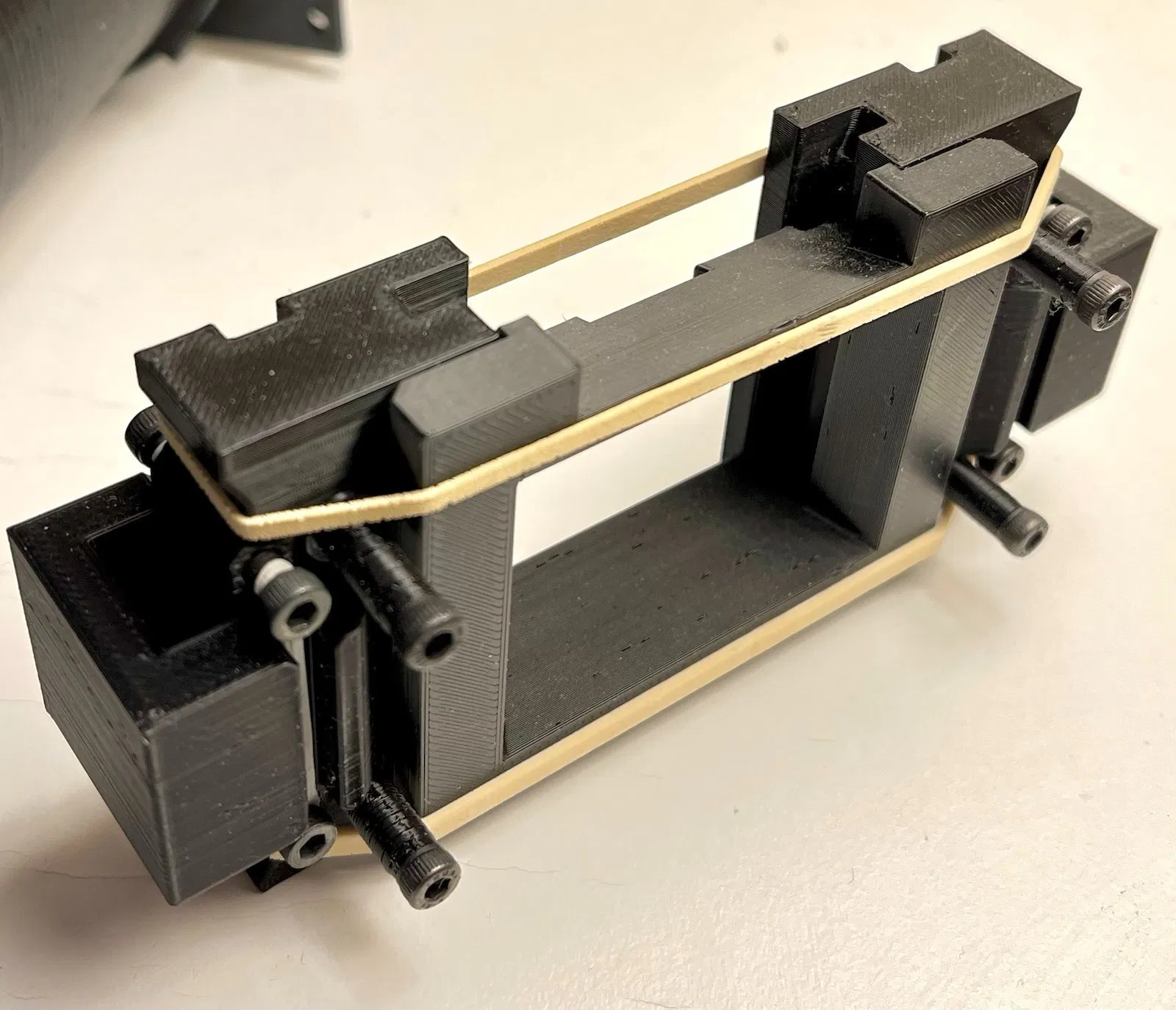

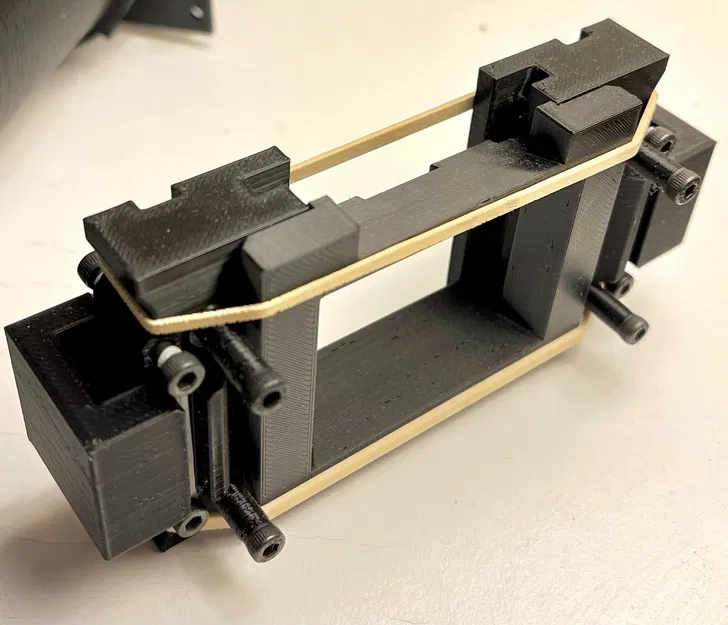

• Đối với khay giữ mount slide:
  • 4 dây chun rất nhỏ, dài khoảng 15 mm khi dẹt (loại dùng cho tóc thì ổn), và hai dây chun cỡ bình thường
  • 4 con vít M3x25mm, và 8 con vít M3x10mm

Các tính năng đáng chú ý khác:

• Một lỗ mở trên ống cho phép căn giữa khung hình trực quan nếu không muốn xem nguồn cấp dữ liệu hình ảnh trực tiếp từ cảm biến máy ảnh, điều này có thể xảy ra với một số DSLR.
• Ống có ren lớn ở bên trong để giảm thiểu phản xạ (đây là mục đích duy nhất của nó).

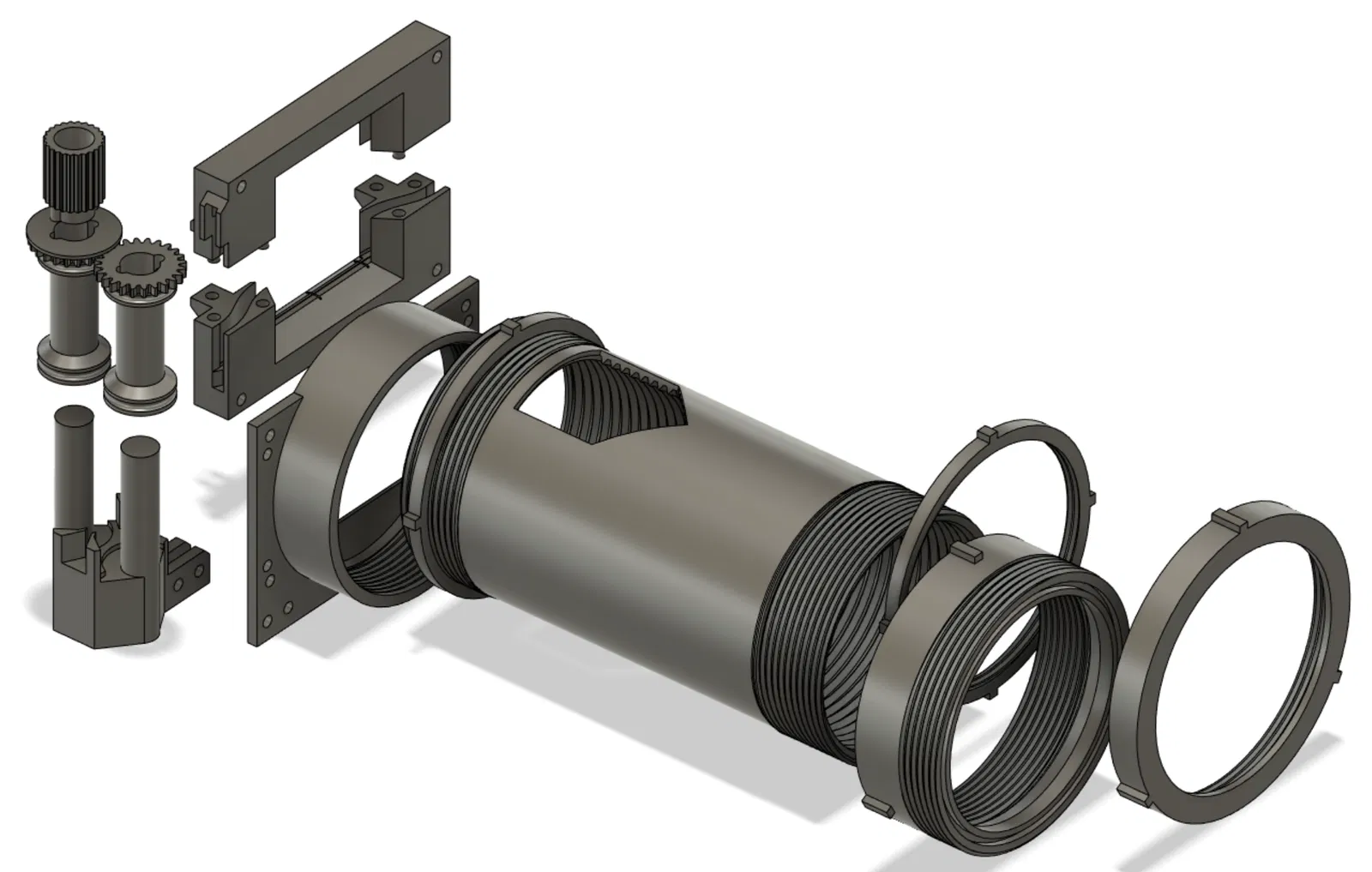

• Đế adapter phim và đầu cuối có thể lắp các khay giữ phim khác nhau. Được cung cấp là khay giữ dải phim 35 mm và khay giữ mount slide cho các mount slide vuông 50 mm.
• Lý do có một đĩa nhỏ trên đỉnh của một trong các con lăn dẫn phim là để đẩy con lăn kia xuống và tránh nó bị trôi lên, do đó lực giữ nên đặt vào con lăn có đĩa. Con lăn nào đặt vào chốt nào là vấn đề về công thái học và không ảnh hưởng đến chức năng.

Mẹo in

Các cài đặt tôi đã sử dụng chủ yếu là chiều cao lớp 0.1 mm với đầu phun 0.4 mm. Sử dụng chiều cao lớp thay đổi có thể tăng tốc độ in.

Chiều cao lớp 0.15 mm có thể hoạt động tốt cho nhiều bộ phận nhưng chưa được kiểm tra.

Tùy chọn “Tránh đi qua chu vi” hoặc tương đương rất có giá trị để làm cho bề mặt mịn hơn.

Không cần hỗ trợ ở bất kỳ đâu.

In hai cái "tube position tightener".

Đối với các chốt con lăn trong "film advancer base", số lượng chu vi nên tăng lên 4-5 để tăng độ cứng (hoặc sử dụng nhiều infill).
