Khớp Nối Bật Hai Chiều Mạnh Mẽ, Lắp Ráp Linh Hoạt
Khớp nối bật hai chiều, chắc chắn và đơn giản, có lò xo kẹp ở giữa và chốt khóa tùy chọn. Sản phẩm lấy cảm hứng từ khớp đuôi cá và cơ cấu đàn hồi, dễ dàng lắp và tháo.
198
Lượt Xem
6
Lượt Thích
2
Lượt Tải
Cập Nhật Mar 08, 2026
Mô tả

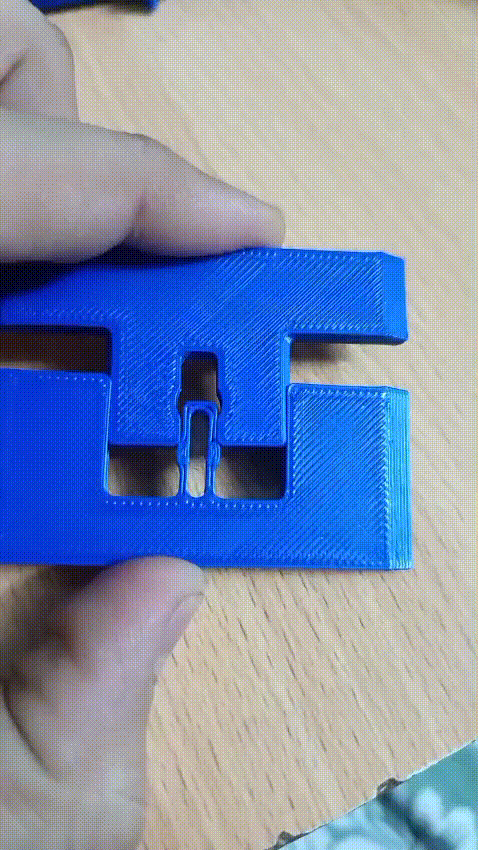

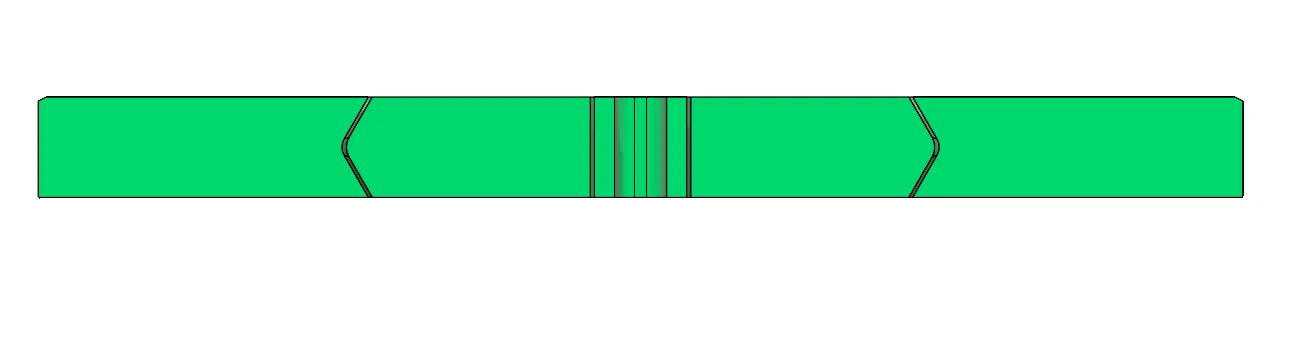

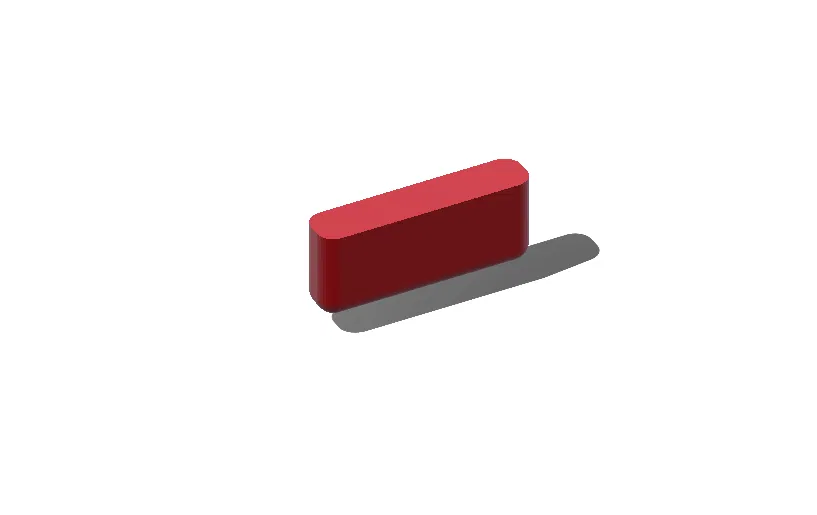

Lấy cảm hứng từ khớp đuôi cá (dove tail joint), khớp nối bật (snap fits) và cơ cấu đàn hồi (compliant mechanism), để cố định thêm chỉ cần đẩy chốt khóa vào, tháo chốt cố định bằng tua vít đầu dẹp.

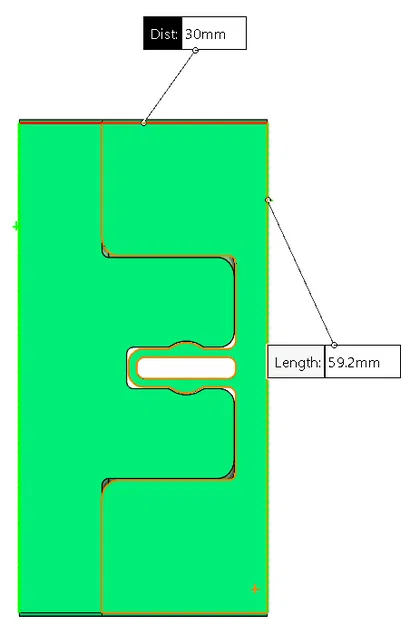

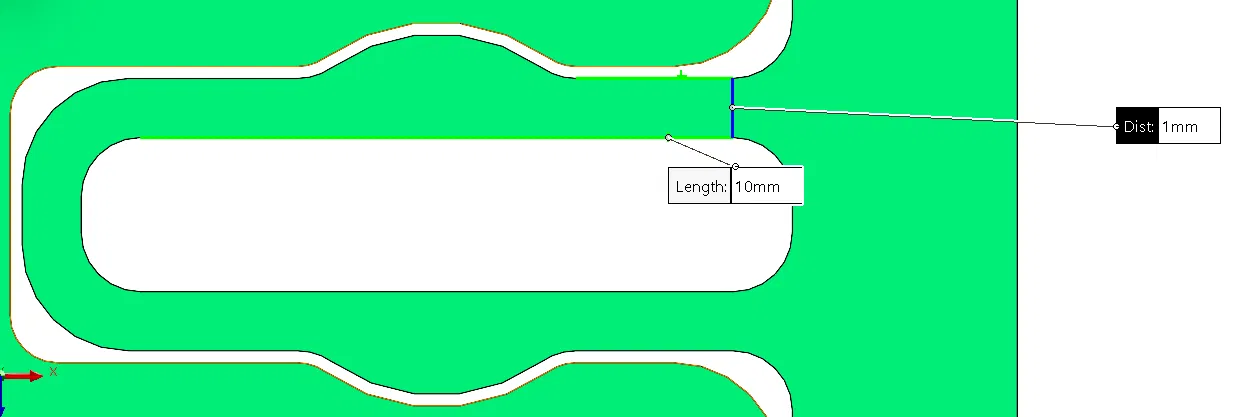

Kích thước: chiều cao 5 mm, tổng diện tích của 2 mảnh: 30*60 mm vuông

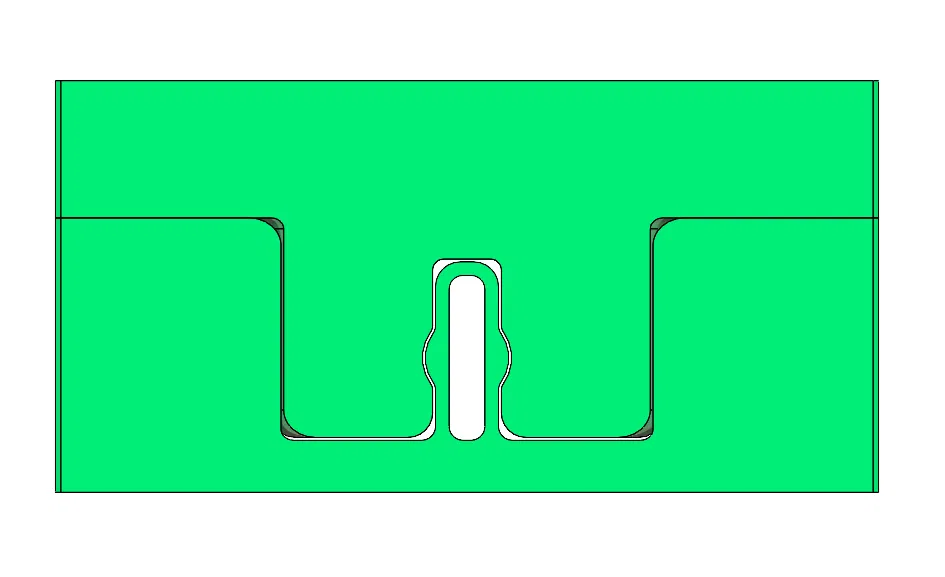

Mô hình hóa trên: SolidWorks.

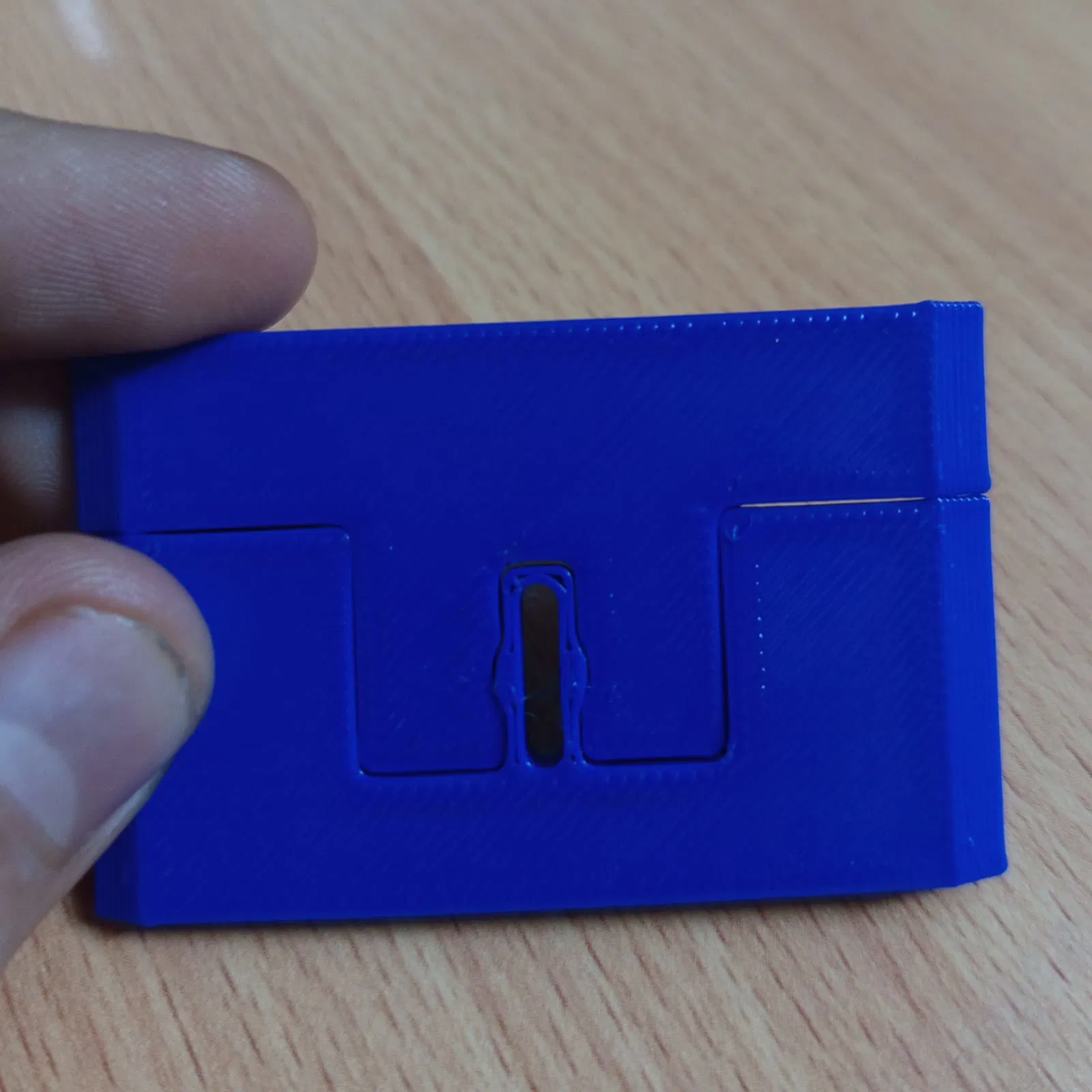

Đã thử nghiệm trên: PLA Plus.
Cài đặt ưa thích: 2 lớp tường dày 1mm, 20% lưới ái hình khối (gyroid infill), KHÔNG CẦN SUPPORTS.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
