Bộ Template Cắt Drywall Cho Low Voltage Bracket Single/Double/Triple Gang

CẬP NHẬT 12/11/2025 : Theo gợi ý của “Troy” trong phần bình luận, mình đã thêm các phiên bản có rãnh/khấc (dấu tâm) — đây là các file phiên bản “02”.

CẬP NHẬT 14/11/2025 : Để các phiên bản “dấu tâm” dễ dùng hơn khi canh bằng thước thủy (bubble level), mình thêm một chỉnh sửa nữa — đây là các file “03” với các “gờ” bổ sung để thước thủy bám và canh thẳng dễ hơn.

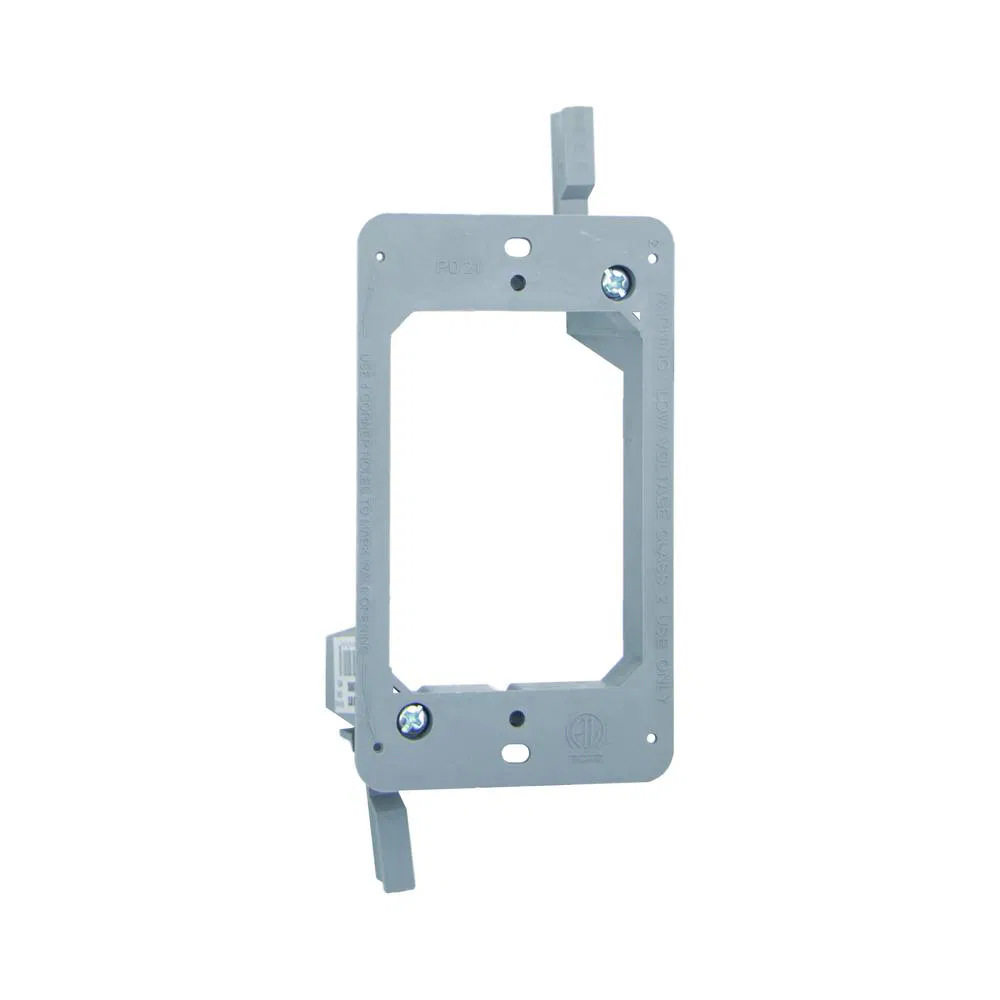

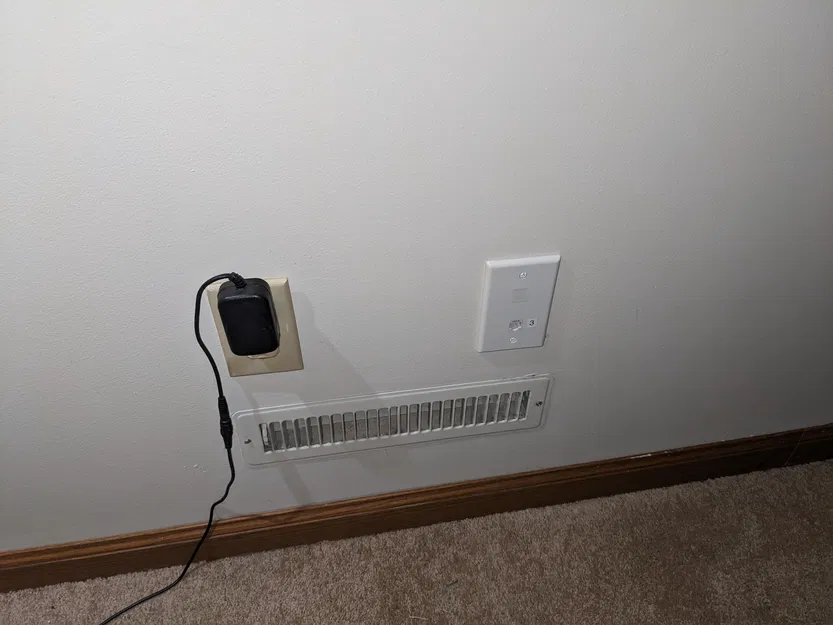

Gần đây mình lắp vài ổ cắm Ethernet, nên mình thiết kế các template này để hỗ trợ lắp các low voltage bracket cần dùng trên vách dry wall.

LƯU Ý : Mình chỉ in và test bản single gang của mẫu này. Bản double và triple gang được thiết kế dựa trên CAD model của các bracket tương ứng, nhưng do mình không có sẵn các loại đó nên chưa in thử để kiểm tra.

Các template này được thiết kế để làm khuôn canh, giúp bạn dùng bút chì vạch đường trên dry wall để cắt lỗ cho low voltage bracket. Chúng có các đặc điểm sau:

• Phần lỗ rỗng trong template tương ứng với kích thước lỗ cần cắt trên dry wall cho low voltage bracket.
• Viền ngoài của template có cùng kích thước với mặt plate (wall plate) cần dùng cho bracket.
• Mỗi template có một “cạnh vuông góc” — mục đích là để kê thước thủy (bubble level) nhằm canh template cho thẳng trước khi dùng bút chì tô theo lỗ bên trong.

Cách dùng

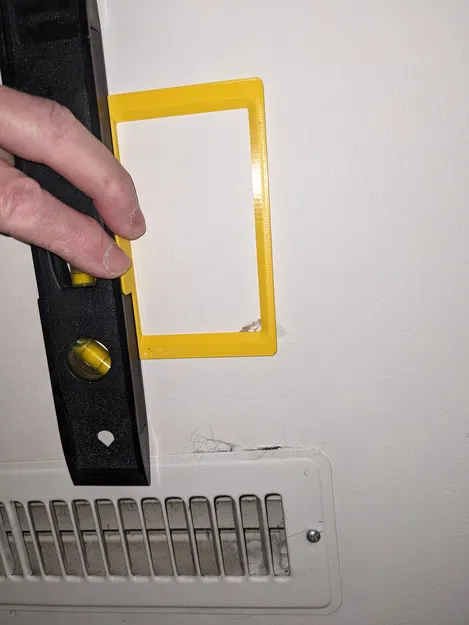

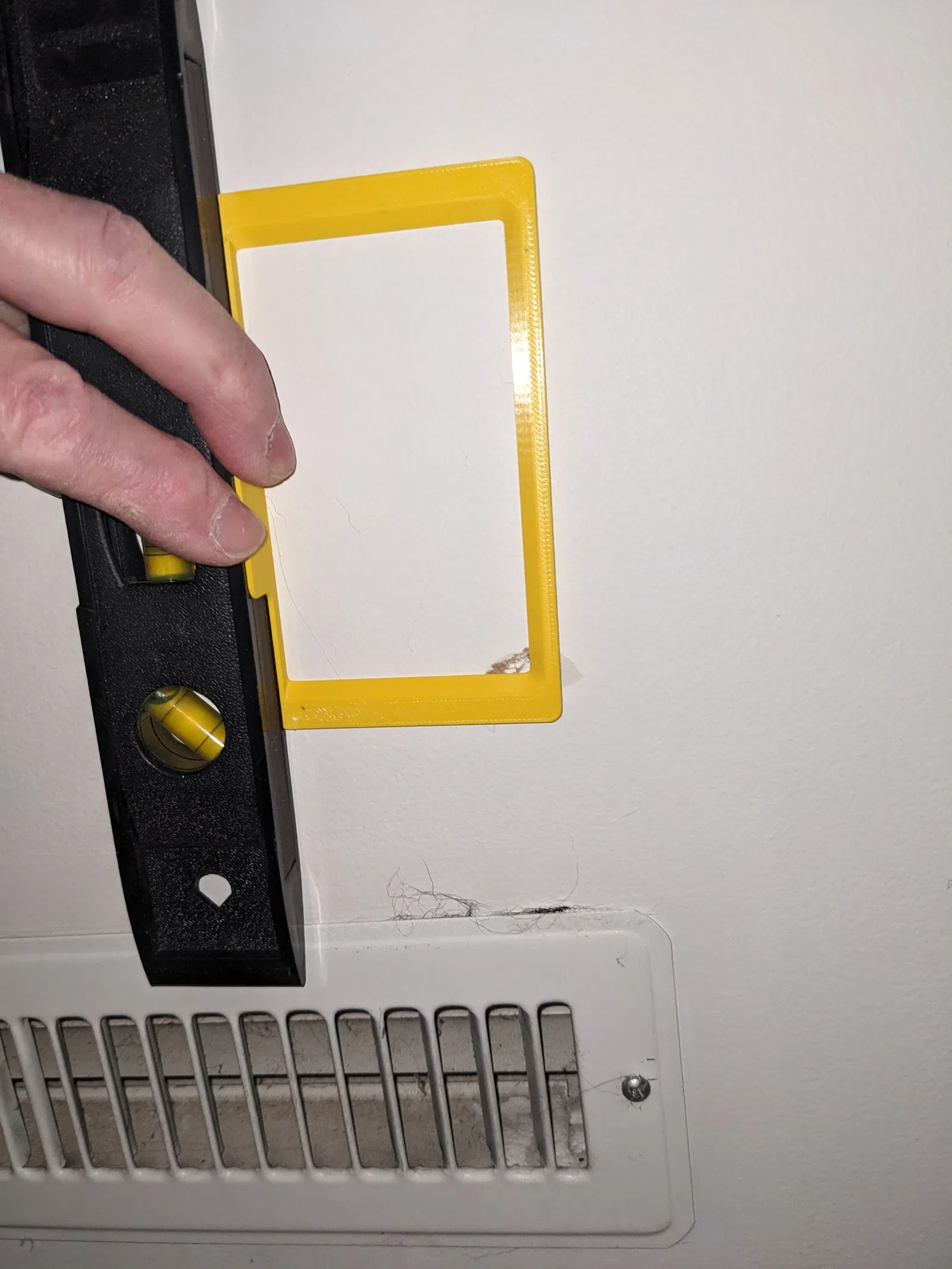

1. Đặt template vào vị trí mong muốn cho bracket, đồng thời áp thước thủy (bubble level) vào cạnh vuông góc (xem ảnh).
2. Khi template đã đúng vị trí (và cân), dùng bút chì vẽ theo mép trong của template lên dry wall.
3. Dùng cưa dry wall để cắt lỗ theo đúng đường bút chì.
4. Lắp low voltage bracket.

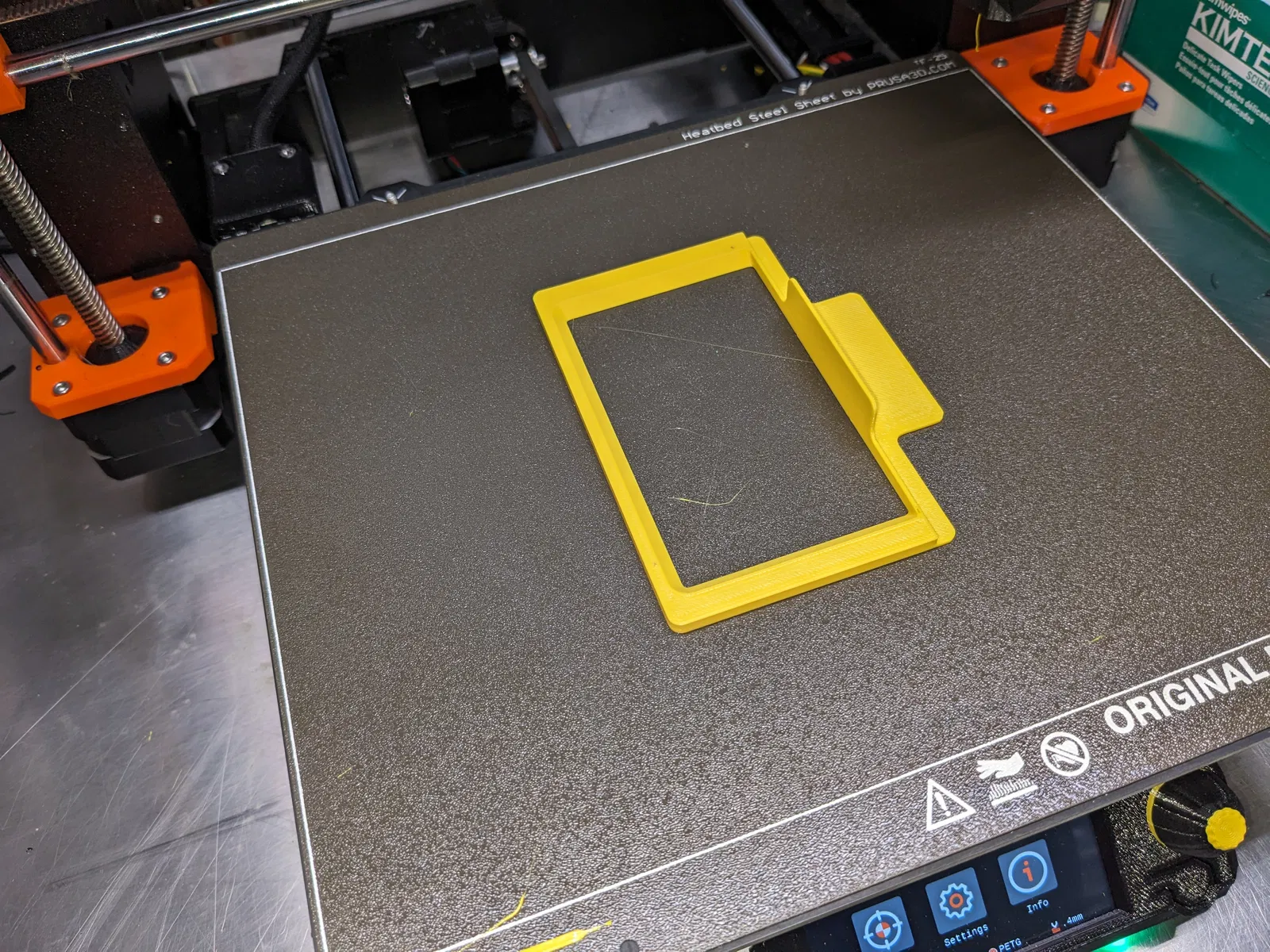

Hướng dẫn in

In bằng PLA/PETG/FLEX với các file 3mf đi kèm; nếu không thì:

• Layer height 0.2mm
• 2 perimeters
• 15% rectilinear infill

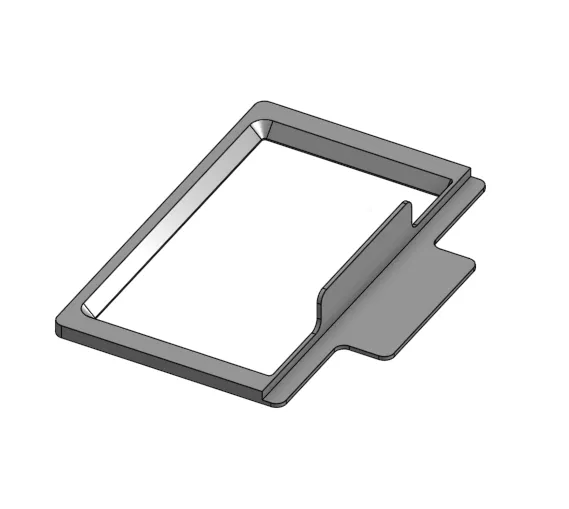

CAD

File 3D CAD OnShape cho mẫu này ở đây:

https://cad.onshape.com/documents/1111cf4d905dde56da90454a/w/da453f984fe409d0d42d6008/e/22ab36918460e722039e5f2d?renderMode=0&uiState=6603825f3ba536149f9fb6f8
