Ngàm kẹp gắn ổ cắm điện dưới bàn (Adjustable power strip clamp mount)

Kẹp để gắn power strip/power board dưới gầm bàn theo kiểu không phá bề mặt (thay vì dùng ngàm bắt vít vào mặt bàn). Giúp gọn dây máy tính, nhất là với bàn nâng hạ. Bề rộng có thể chỉnh để hợp nhiều kích thước ổ cắm khác nhau.

Tính năng:

• Phù hợp bàn có độ dày tối đa
  • Bản thường: dày 25 mm/1 inch
  • Bản lớn: dày 50 mm/2 inches
• Phù hợp power strip rộng 60–90 mm và dày 35 mm

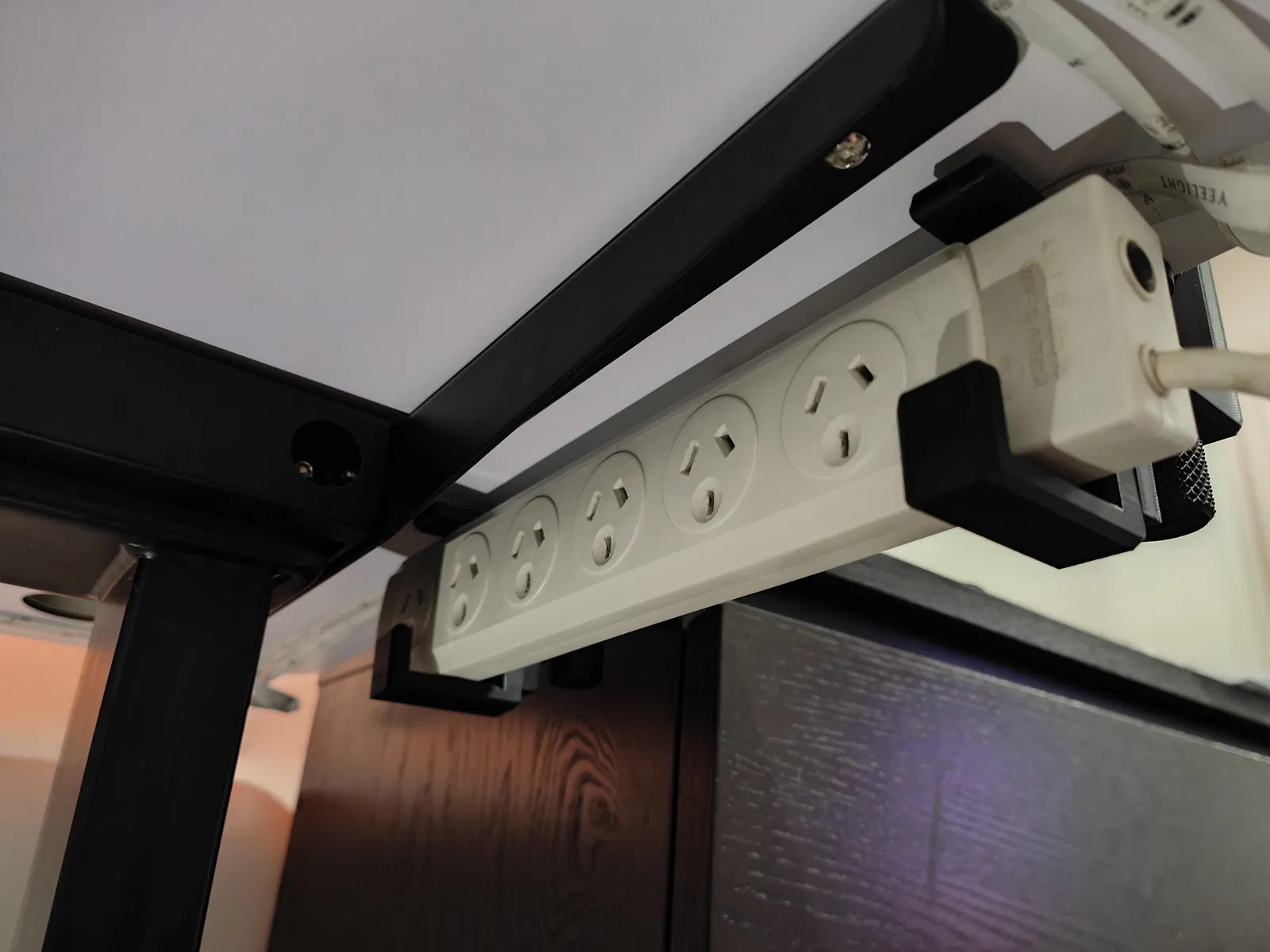

• Gắn power strip theo hướng dọc để giảm vướng khung bàn (ví dụ: bàn đứng/bàn nâng hạ)

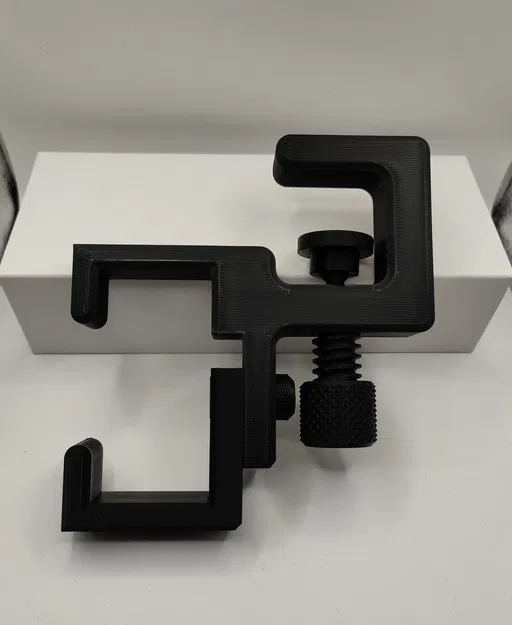

Các phần:

• Clamp và screw (large) - thân chính để kẹp vào bàn

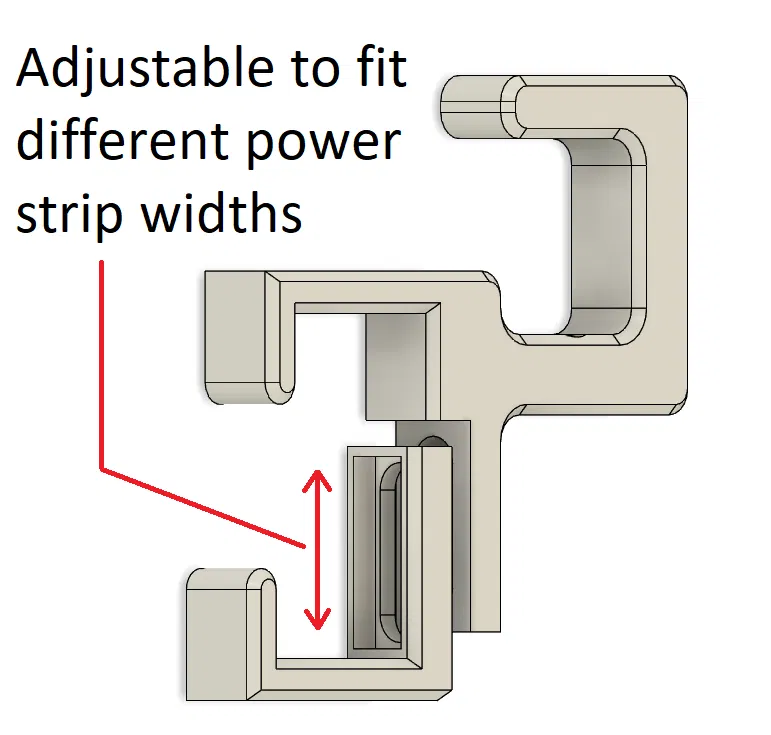

• Arm - phần dưới của khu vực gắn power strip có thể điều chỉnh. Nâng/hạ để hợp các bề rộng power strip khác nhau
• Screw và nut - cố định arm. Nut lắp vào rãnh dành cho hex nut trên arm

Hướng dẫn:

• Chọn cỡ clamp phù hợp với độ dày bàn của bạn
• In 2 bộ (mỗi bộ gồm 1 của mỗi part) để gắn ở hai đầu power strip. Tất cả part dùng chung giữa các cỡ clamp khác nhau
• Lắp nut vào rãnh trên arm
• Áp arm vào đáy của clamp rồi luồn con screw nhỏ xuyên qua để bắt vào nut
• Luồn con screw lớn qua clamp
• Gắn pad lên khớp cầu (ball joint) của con screw lớn. Bạn cần ấn hơi mạnh, nó sẽ “khớp” vào đúng vị trí
• Đặt clamp lên bàn và siết screw lớn cho tới khi kẹp ôm sát mặt bàn. Cẩn thận đừng siết quá tay vì có thể làm hỏng bề mặt bàn
• Nới screw nhỏ rồi trượt power strip vào arm. Đẩy arm lên tới khi power strip ôm khít, sau đó siết screw nhỏ lại

Thiết lập in (Print settings):

• In đúng theo hướng đã sắp (as orientated)
• Layer height: 0.16 mm để ren mịn hơn
• Walls: 2 là đủ
• Infill: 15% adaptive cubic là đủ
• Supports: không bắt buộc, nhưng có thể cần cho lỗ ở khu vực gắn powerboard trên clamp, tuỳ khả năng bridging của máy (xem bên dưới). Dễ nhất là dùng support blockers dưới phần ren của C clamp, và để slicer tự tạo supports cho lỗ này
• Tuỳ vào mức độ máy bạn in được phần ren tốt tới đâu, bạn có thể cần scale nhỏ các con screw xuống 0–5% để lắp khít hơn

Ghi chú:

• Mình thiết kế ngàm này để vừa nhiều loại power strip mình đang có. Nếu bạn dùng loại lớn hơn (ví dụ: ổ cắm 2 hàng), cứ cho mình biết chiều rộng và chiều sâu để mình chỉnh thiết kế cho đúng nhu cầu của bạn

Cập nhật:

• Đổi hex nut sang square nut để siết arm dễ hơn (giảm xoay)
• Thêm móc ở phần trên của clamp để ngăn các power strip nhỏ bị đổ về phía trước và tuột ra
• Thêm bản clamp lớn cho bàn dày hơn — phù hợp tới 50 mm/2 inch

Các phiên bản làm theo yêu cầu (Custom requested versions):

• Bàn dày hơn - clamp (75 mm) phù hợp bàn dày tới 3 inches/75 mm
• Board dày hơn - clamp và arm (độ sâu 55 mm) phù hợp board dày tới 55 mm
