Vỏ (Case) cho LILYGO T5 4.7 inch e-paper
Vỏ (case) cho board LILYGO T5 4.7" e-paper ESP32, có chỗ gắn pin Li‑Ion 3,7V dạng phẳng. Hướng dẫn in kèm brim/infill, tùy chọn supports, chừa vị trí LED và khe USB Type‑C. Chưa tương thích touch panel.
Mô tả

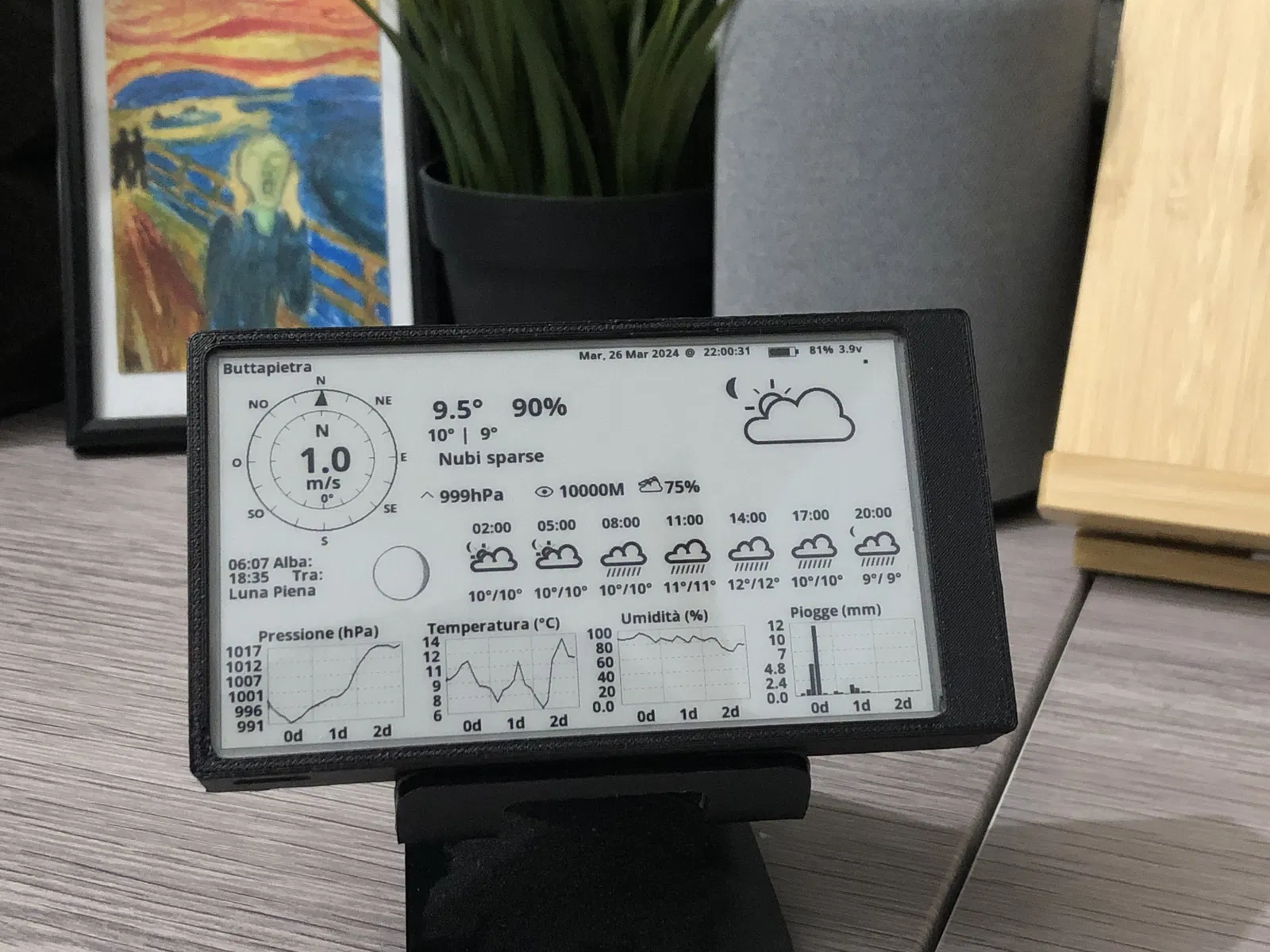

Một cái case cho board LILYGO T5 4.7 inch e-paper esp32, có chừa chỗ để gắn thêm pin Li-Ion 3,7V.
Hướng dẫn in
In đúng theo orientation đã đặt sẵn trong file, thêm brim và infill (20/15%).
Bạn có thể chọn in kèm supports (mình khuyên dùng) hoặc không, nhưng in ra vẫn như nhau vì các lỗ khá nhỏ.
Ở file phần đáy (bottom) của model có chừa một khoảng cho đèn LED màu xanh, bạn có thể khoan thêm lỗ nếu muốn và gắn light guide để nhìn thấy LED.
Mình in bằng PETG đen mờ của 3dFils esFil.
Sau khi in

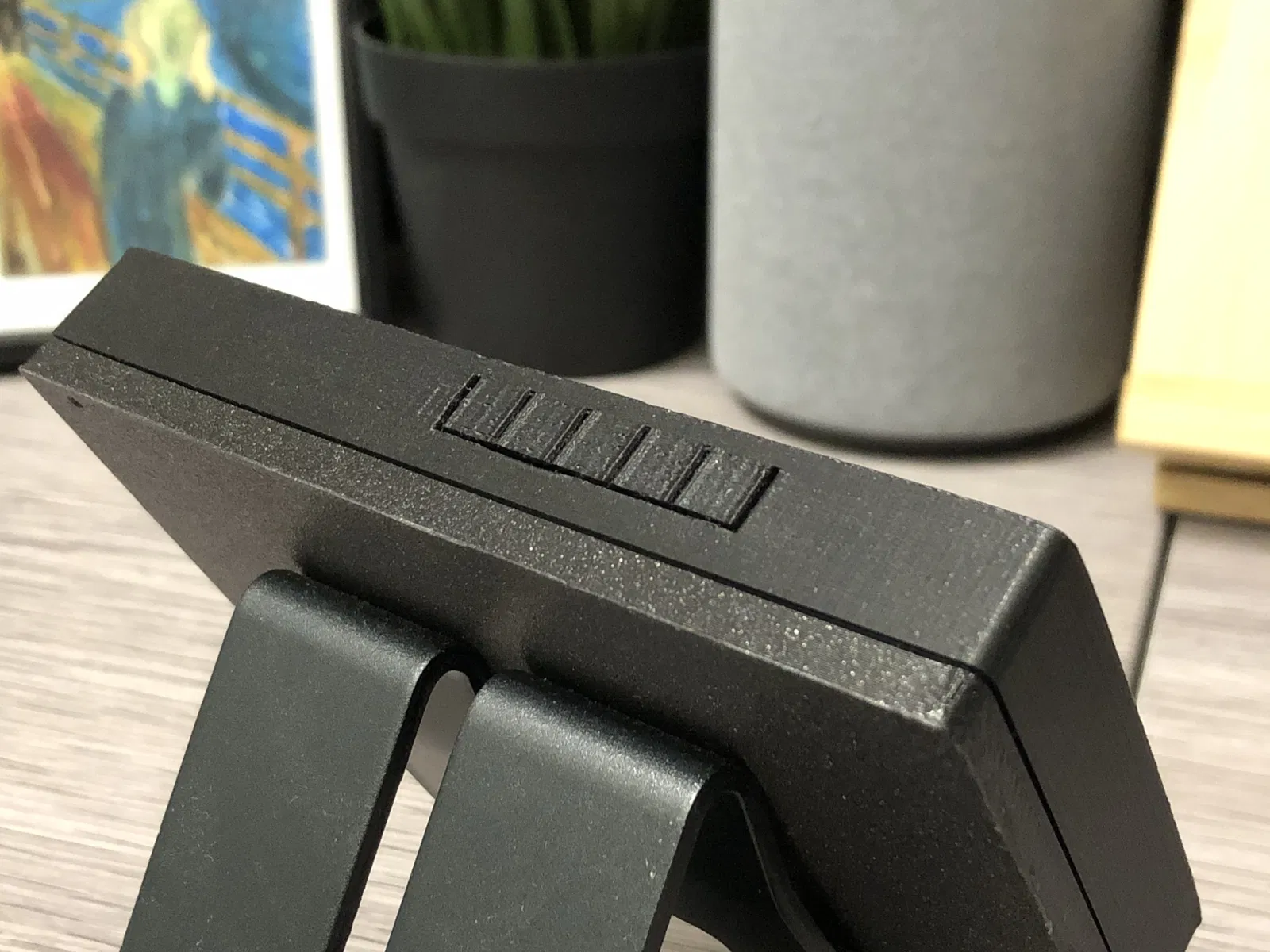

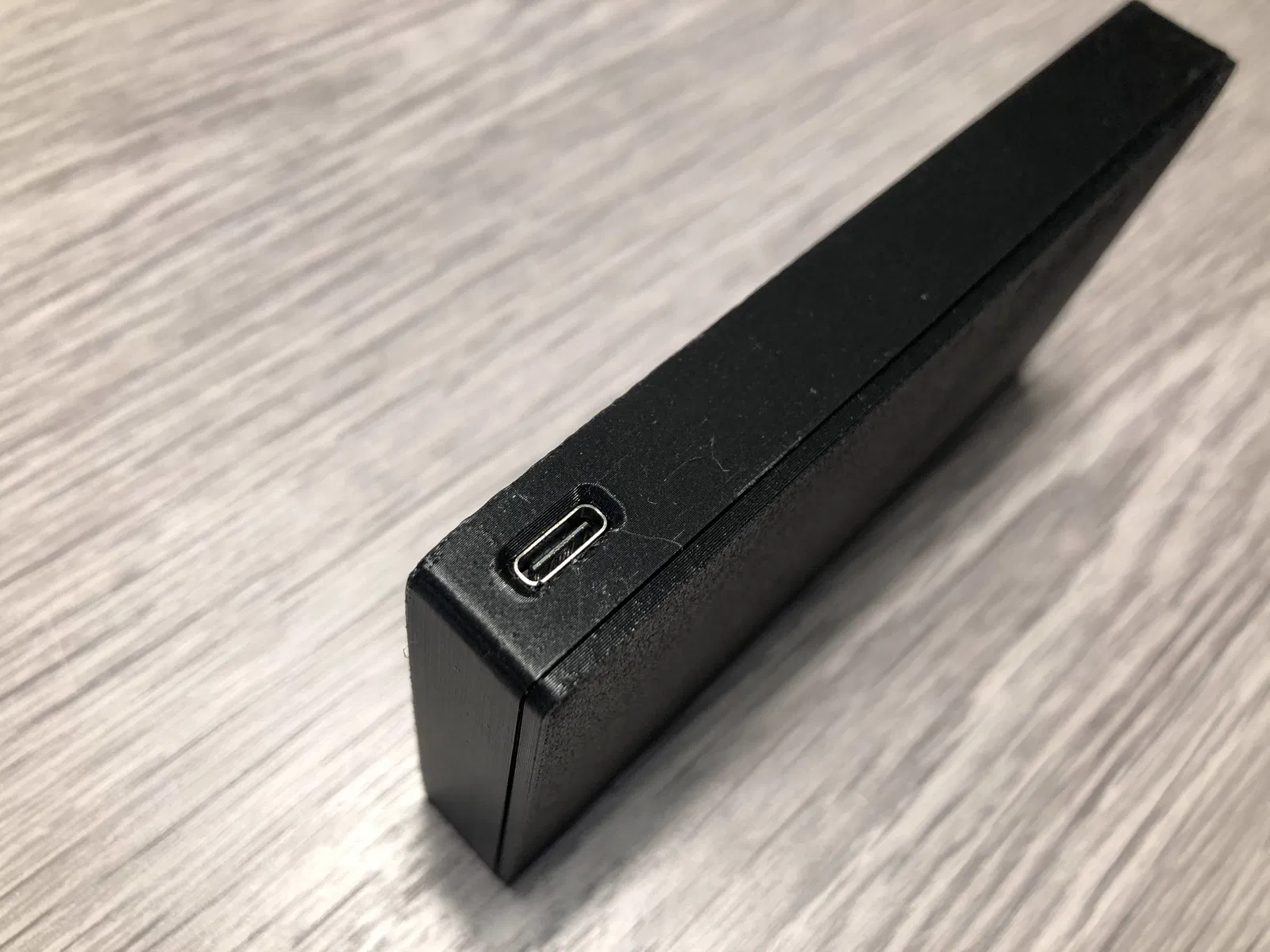

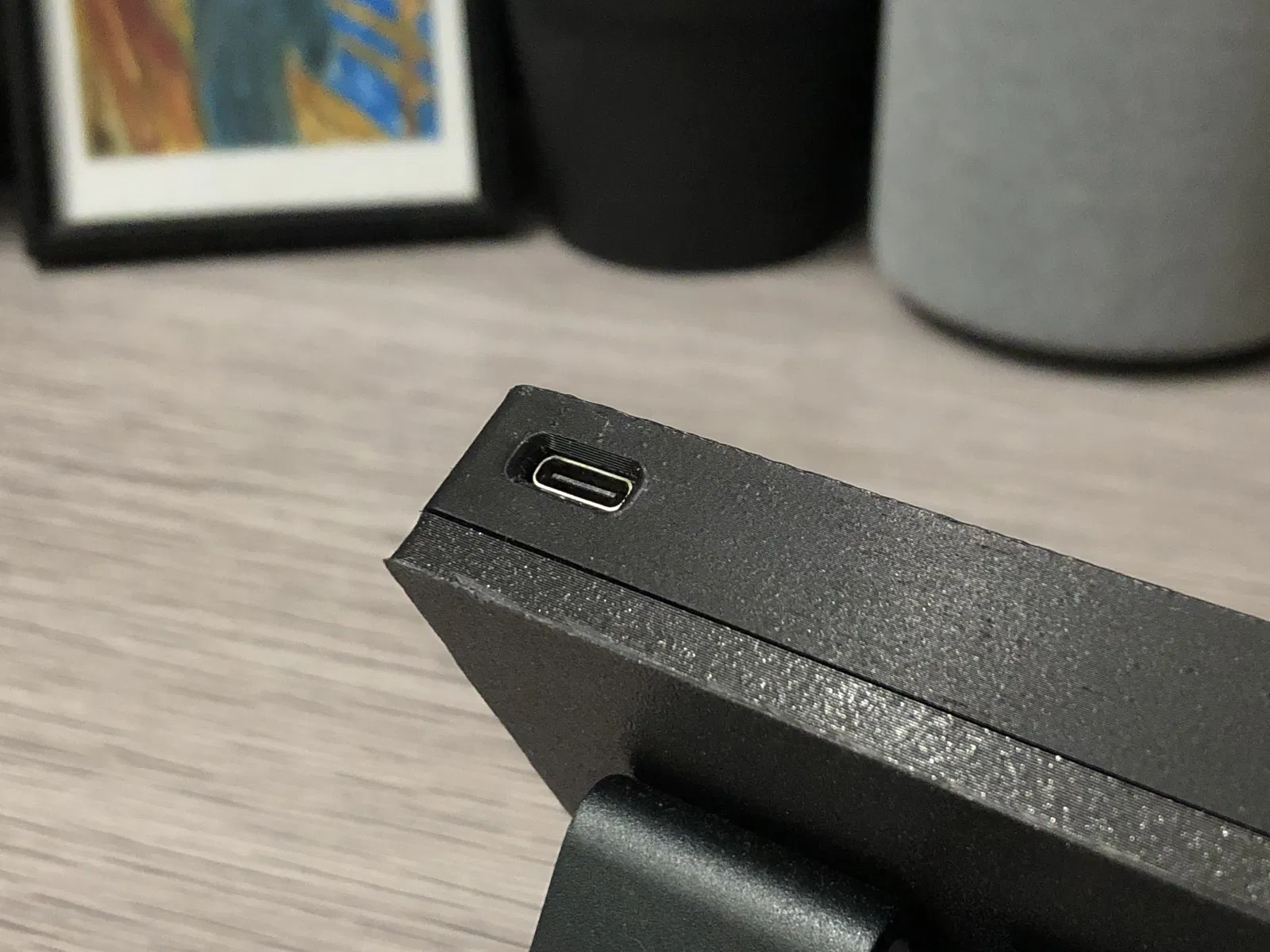

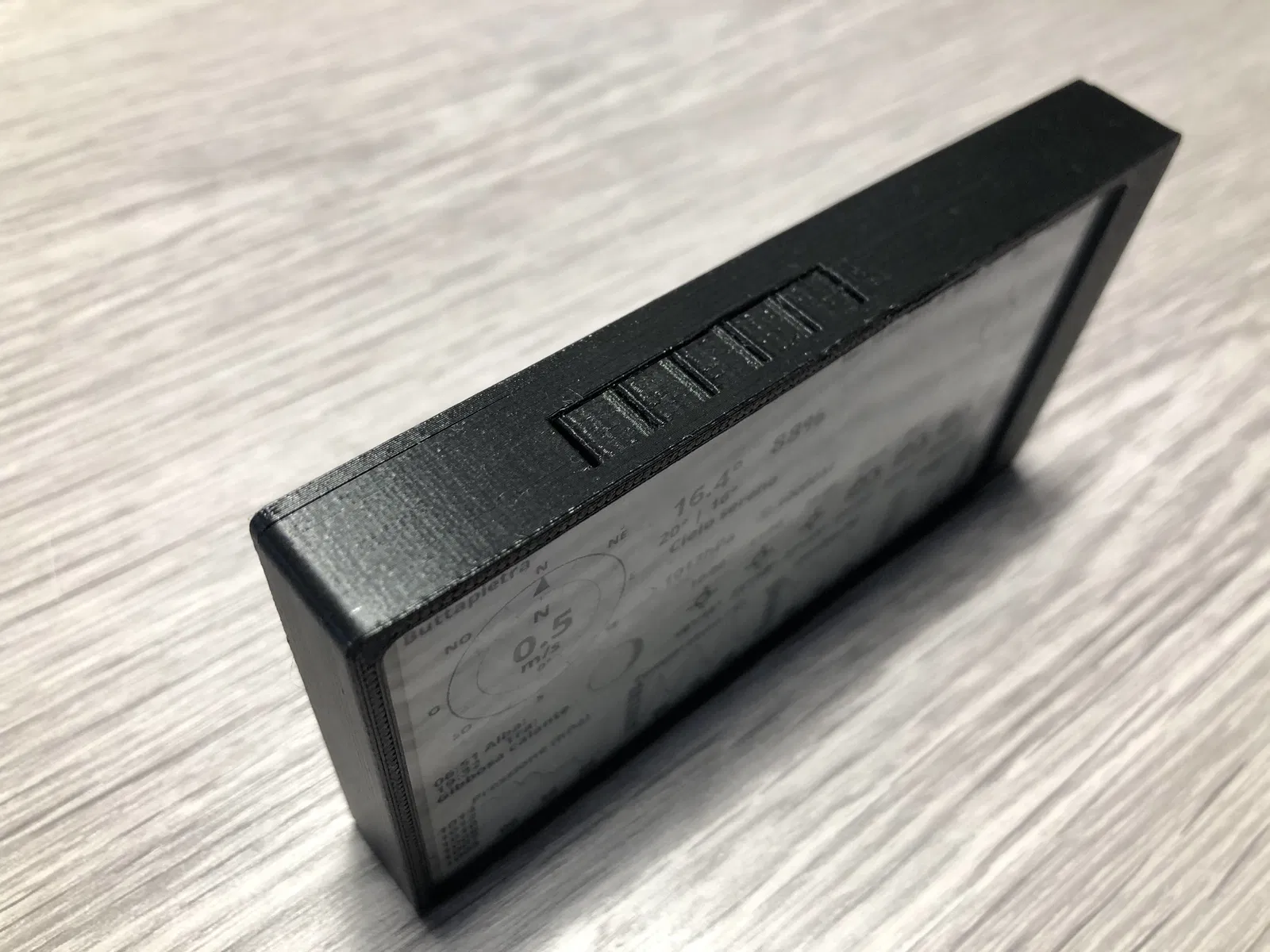

Dùng lưỡi dao mỏng vệ sinh các khe giữa từng ô vuông ở phần công tắc phía trên và phần khoét bên dưới cho cổng USB Type-C.
Pin

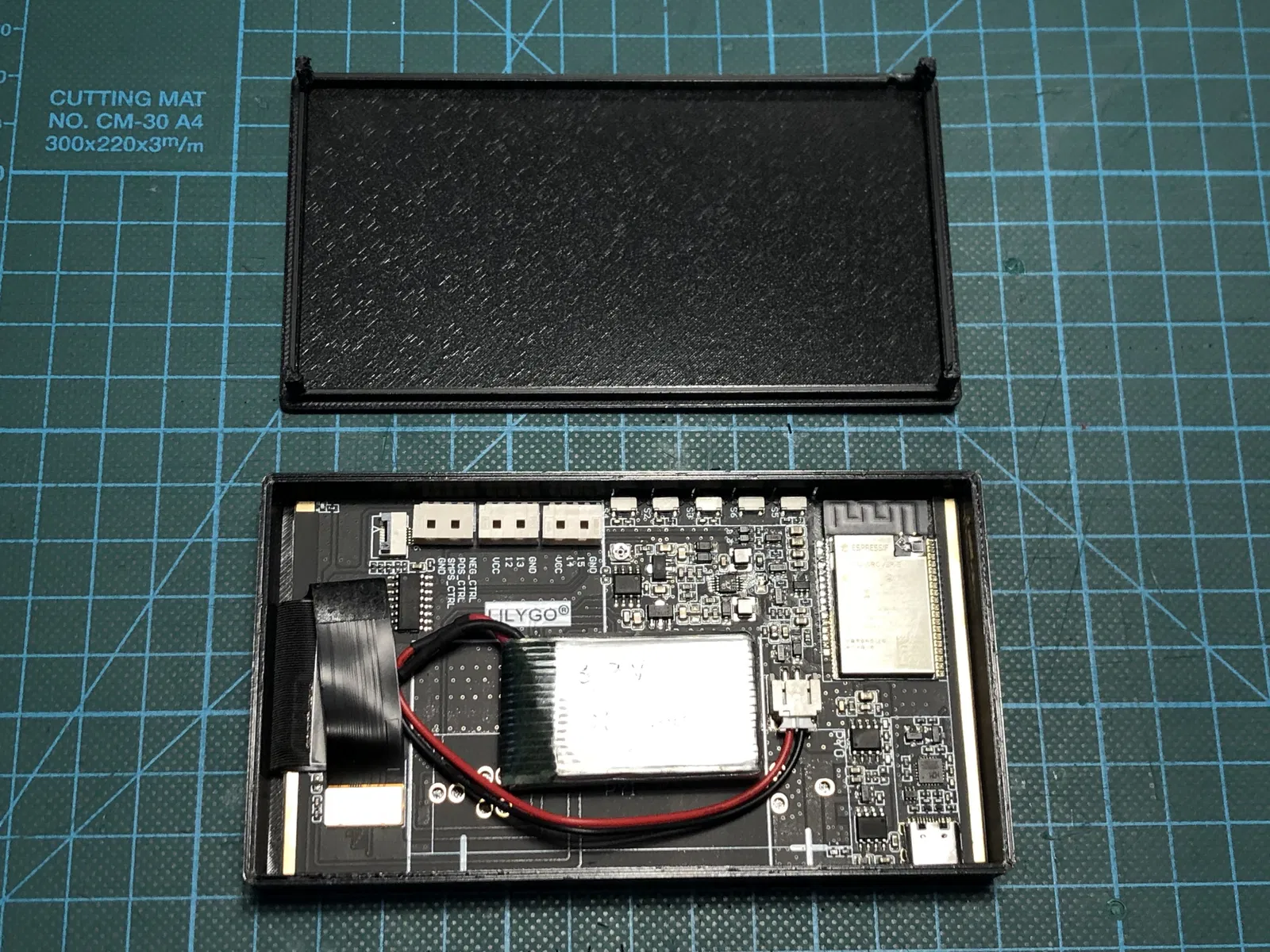

Pin mình dùng dày 8mm, 500 mAh, nhưng bạn có thể dùng pin lớn hơn.
Trong thời gian tới…
Sắp có phiên bản hỗ trợ touch panel.
