Đầu nối khóa Parkside x20V (Parkside x20V locking connector)

Mình dùng món này cho mỏ hàn Pinecil; tình cờ Pinecil có bảo vệ tích hợp sẵn, nên đây là một ví dụ về trường hợp dùng rất hợp.

Mình có thêm một phiên bản nắp trên hỗ trợ dây dày hơn.

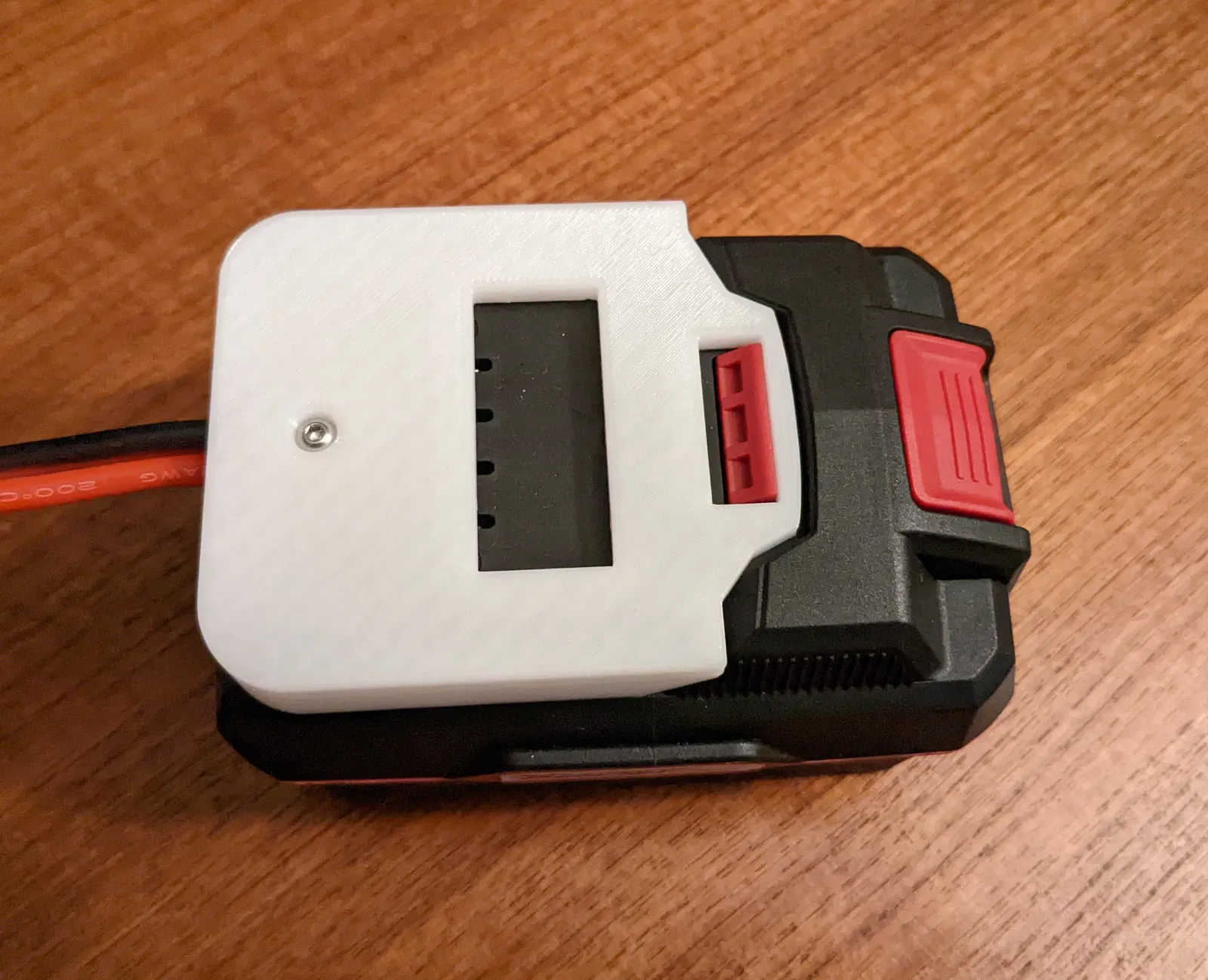

Đây là sự kết hợp của hai adapter khác. Điểm lợi là bản này khóa (lock) vào pin, chỉ cần 1 con vít, dùng terminal tiêu chuẩn và có thể thêm một chút keo nến (hot-glue) nếu muốn.

Với bản dây mỏng thì mình thực tế bỏ qua phần hot-glue, vì dây của mình đủ dày nên các terminal cũng không bị xê dịch nhiều.

Vật tư cần thêm:
2 cái male spade crimp terminals
1 vít M3 10 mm

Hướng dẫn lắp ráp:

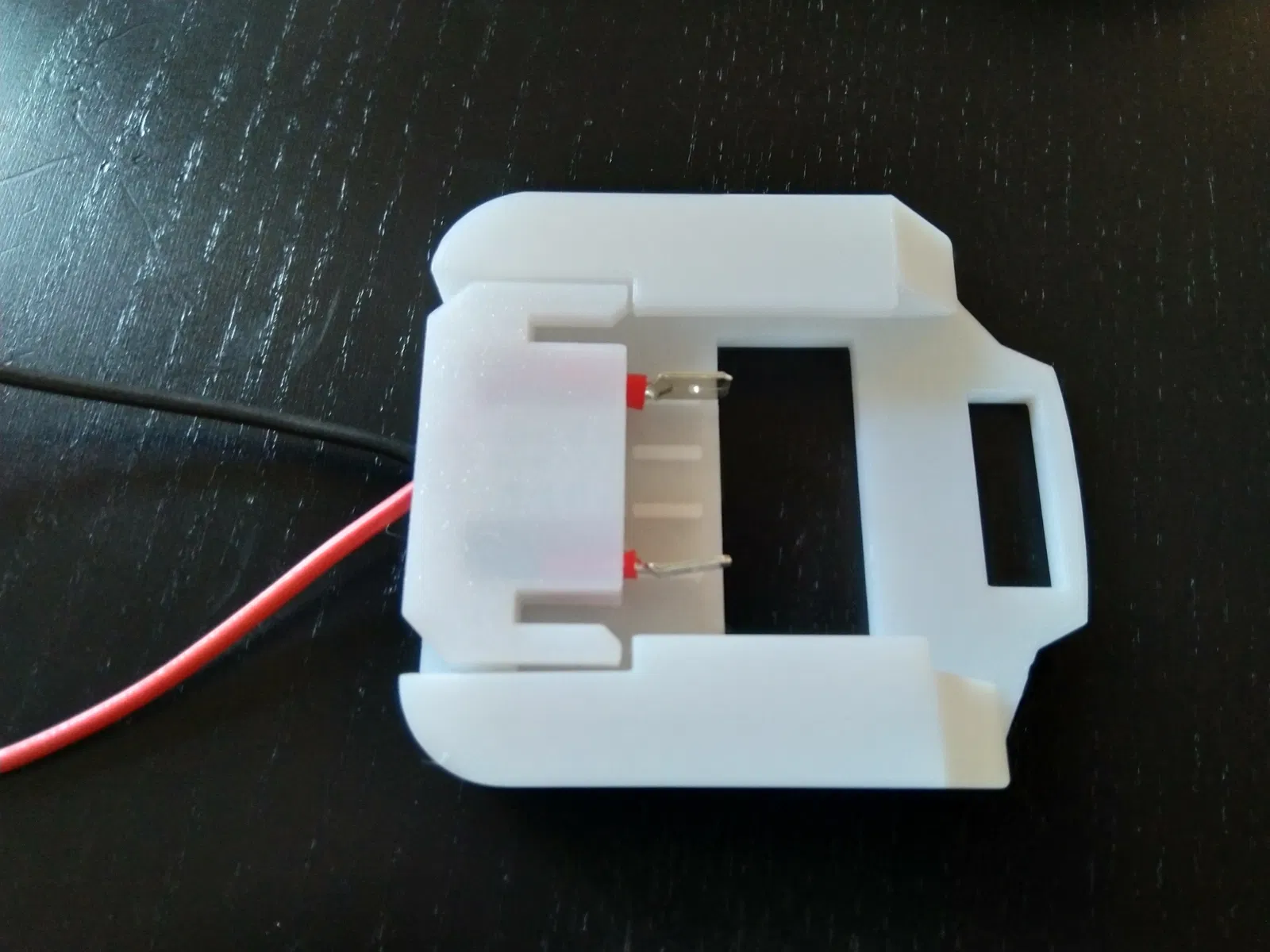

1. In cả hai phần. Mẹo: Nếu có thể, in phần nhỏ trên mặt bàn in nhám (textured sheet) để bám tốt hơn!
2. Bấm cos (crimp) dây vào terminal
3. Gắn phần nhỏ vào pin
4. Lắp các terminal vào pin. ĐẢM BẢO DÂY KHÔNG THỂ BỊ CHẠM CHẬP (SHORT CIRCUIT)!
5. Canh đúng vị trí, đảm bảo nắp che (cover) sẽ lắp vừa
6. TÙY CHỌN: Dùng hot-glue để cố định các terminal đã crimp đúng vị trí
7. Chờ nguội
8. Ghép hai miếng lại bằng vít, nhưng chưa siết chặt hẳn
9. Cắm vào pin
10. Siết vít cho chặt hoàn toàn

Nhắc lại: Hãy chắc chắn dây không bị chạm chập khi adapter đang cắm vào pin và nhớ đừng xả pin quá mức, vì trong pin không có mạch bảo vệ dưới áp (under voltage protection)!
