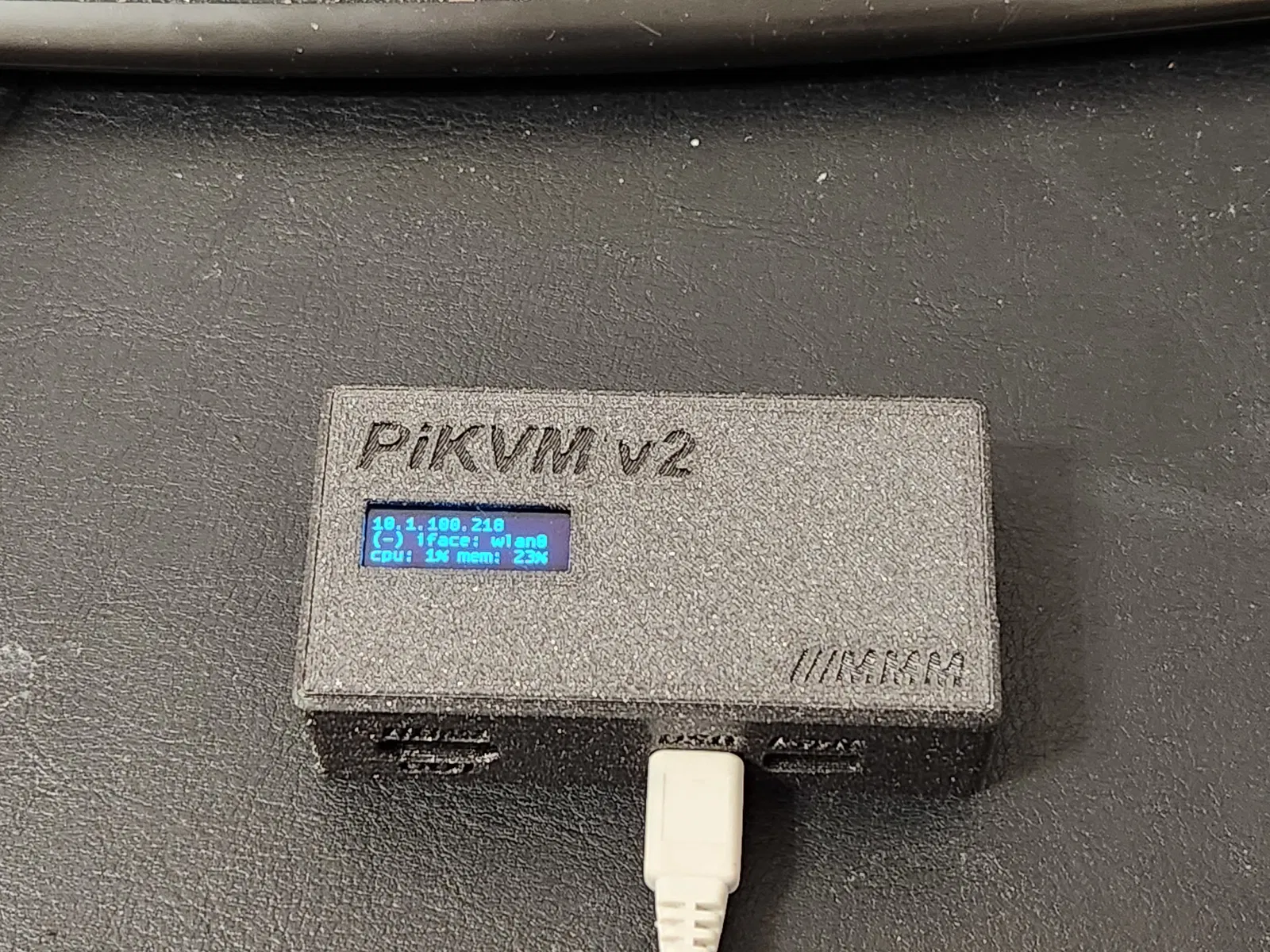

Vỏ PiKVM DIY V2 cho Pi Zero 2 W kèm OLED

https://docs.pikvm.org/v2/

Linh kiện sử dụng:
Raspberry Pi Zero 2W.

Màn hình: https://www.aliexpress.com/item/1005006132661128.html

Cáp flex: https://www.aliexpress.com/item/1005006070586087.html

Adapter HDMI to CSI: https://www.aliexpress.com/item/1005003033156483.html

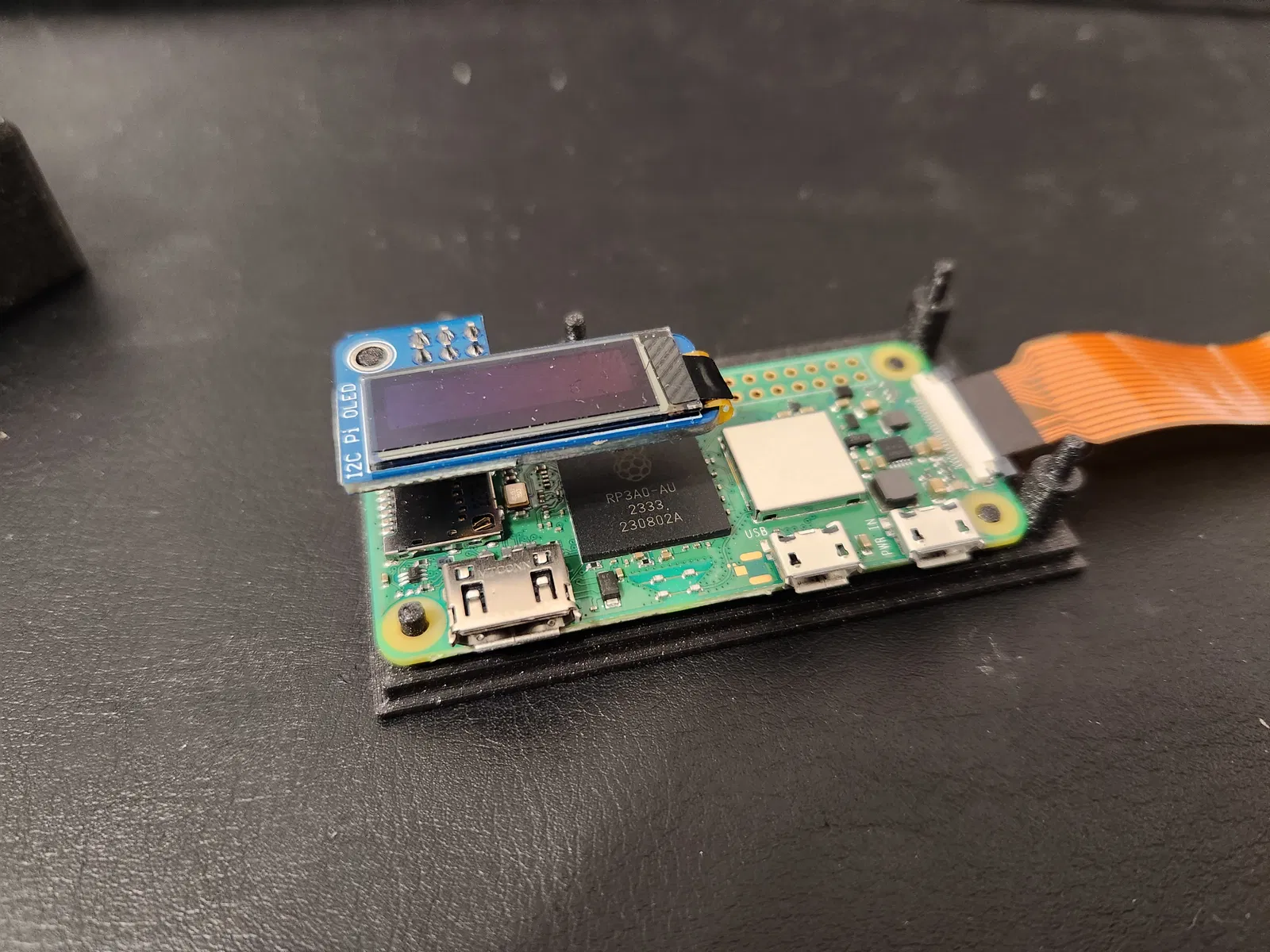

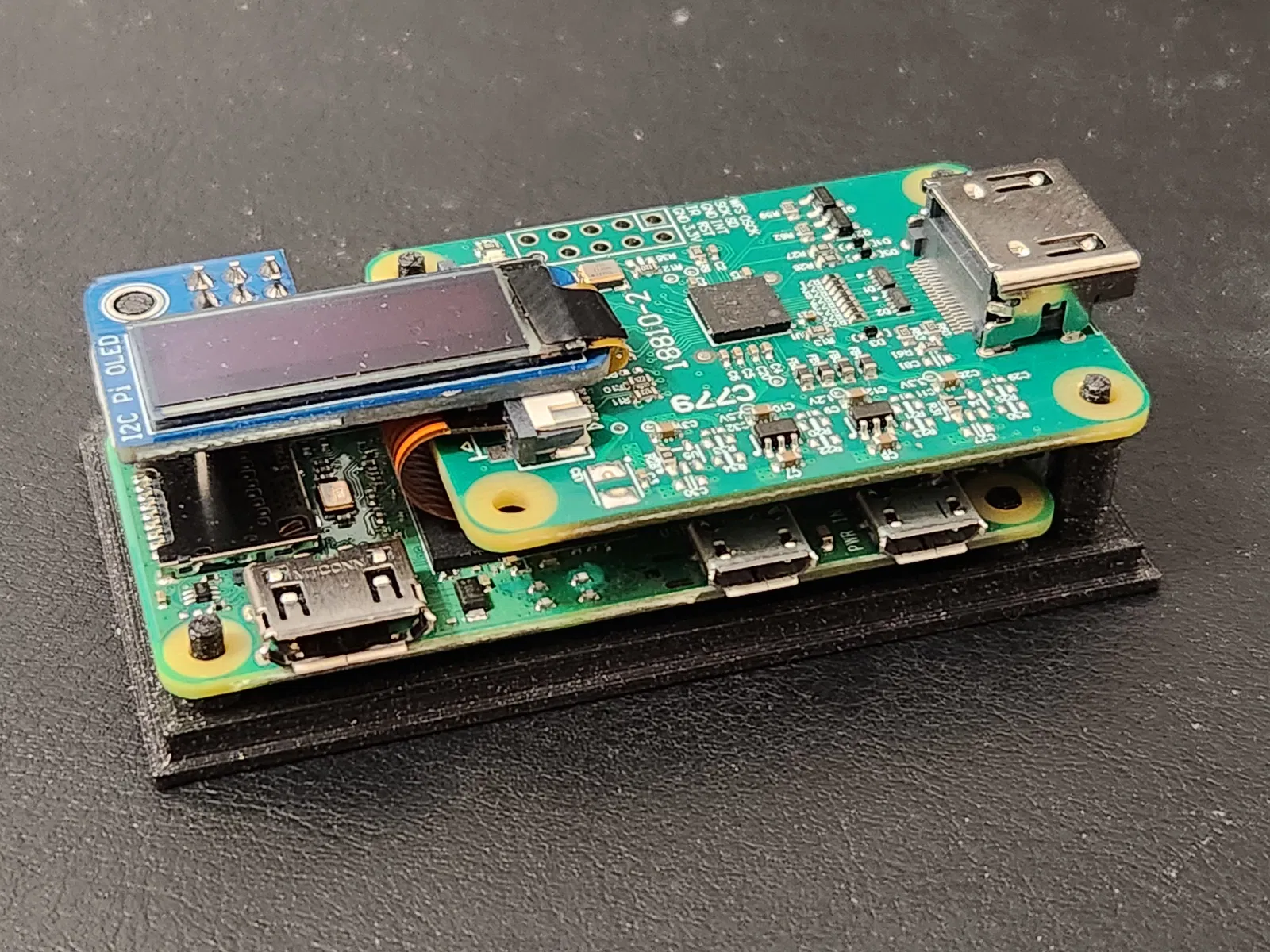

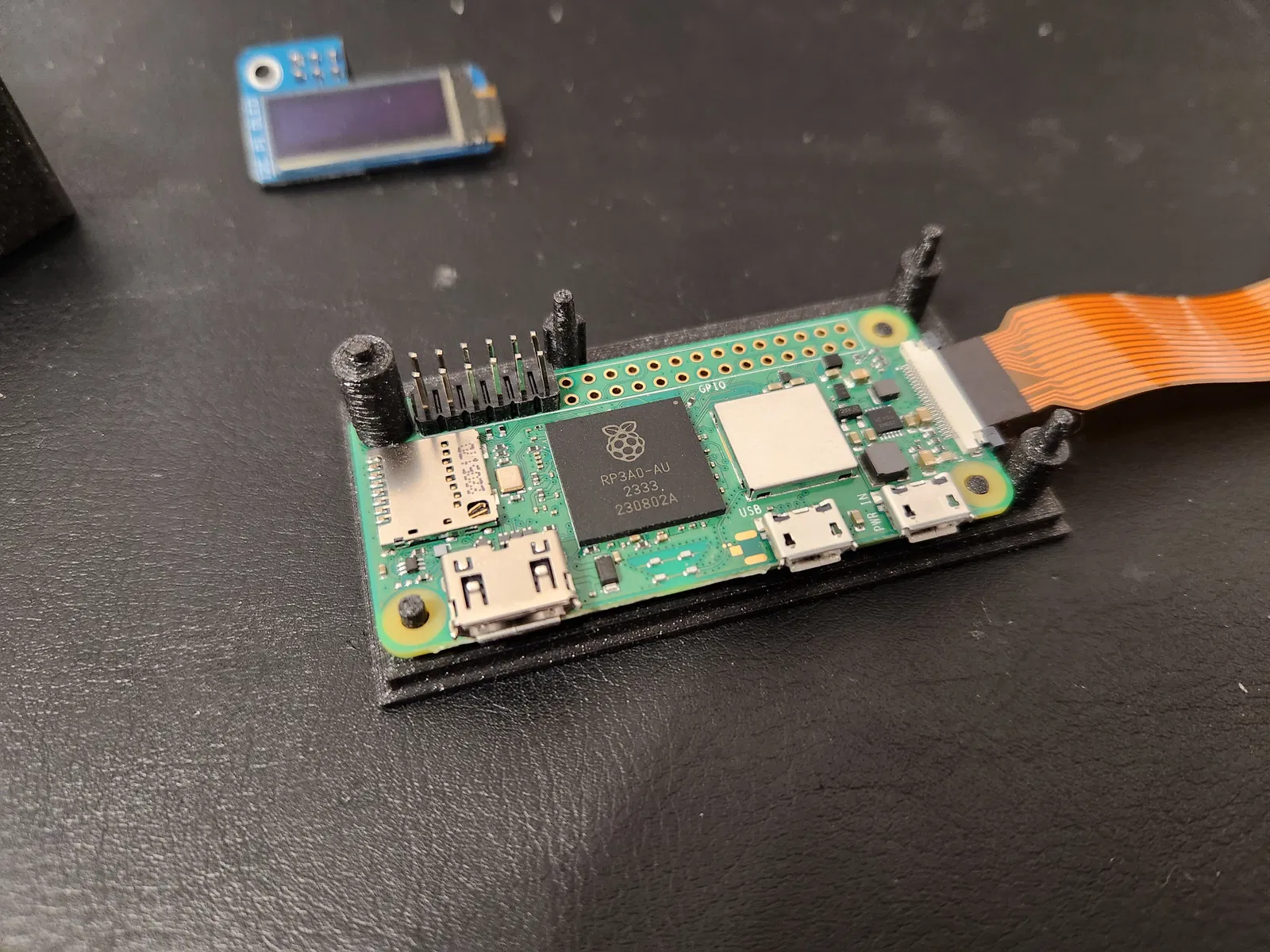

Đây là kiểu snap-fit khá khít. Chỉ hàn header 2x3 pin vào Raspberry thôi, không cần hàn nguyên hàng pin dài. Cẩn thận với bo HDMI-to-CSI. Khi lắp nắp, cần canh góc kỹ rồi mới hạ xuống được. Gắn sẵn một sợi cáp HDMI vào cổng HDMI input để dễ đặt/canh bo khớp với các gai nhỏ ở phần đế trước khi ấn nắp xuống.

In bằng PLA với chiều cao lớp (layer height) 0,2 mm.

Mẹo: Bật serial console qua USB. Vậy thì khi có sự cố, bạn có thể vào terminal trực tiếp qua cáp USB.

Một số bo có thể không thích bị cấp nguồn kép qua USB và HDMI. Bo của mình chạy rất ổn chỉ với 1 sợi cáp USB duy nhất để cấp nguồn, chuột, bàn phím và serial (terminal).
