Bộ dẫn sên cho hardware Specialized (Chain Guide for Specialized hardware)
Chainguide dành cho xe Specialized dùng hardware đặc biệt để gắn vào ngàm ISCG05. In được nhiều màu theo ý thích; khuyến nghị in PETG. Phần B có lỗ bịt 1 lớp để khỏi cần supports, in xong mở lỗ là lắp được.
Mô tả

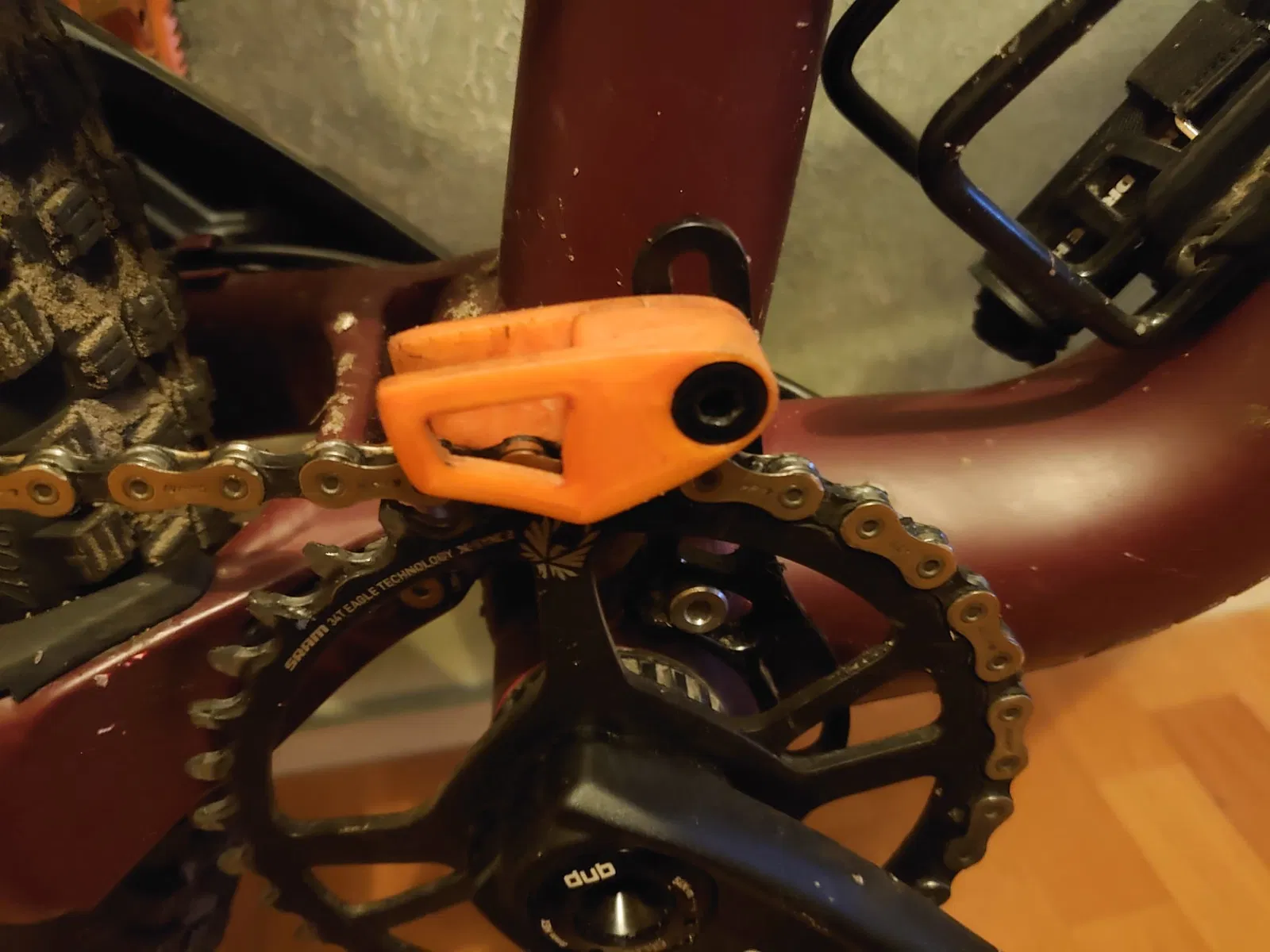

Mình muốn đổi chainguide sang màu khác cho chiếc Specialized Status Mountainbike của mình, mà tìm hiểu nhanh mới biết Specialized dùng hardware riêng để gắn chainguide lên ngàm ISCG05 bracket. Ngồi vài phút trong Fusion360 là mình có ngay mẫu để in đủ màu mình thích.
Mình khuyên nên in các chi tiết bằng PETG để chịu thời tiết và chống mài mòn tốt hơn.
Mình thiết kế phần B với lỗ được “bịt” kín bằng đúng 1 lớp (one layer thickness) để khỏi cần dùng supports. Sau khi in xong, bạn cần mở lỗ bịt đó ra thì mới gắn guide lên xe được.

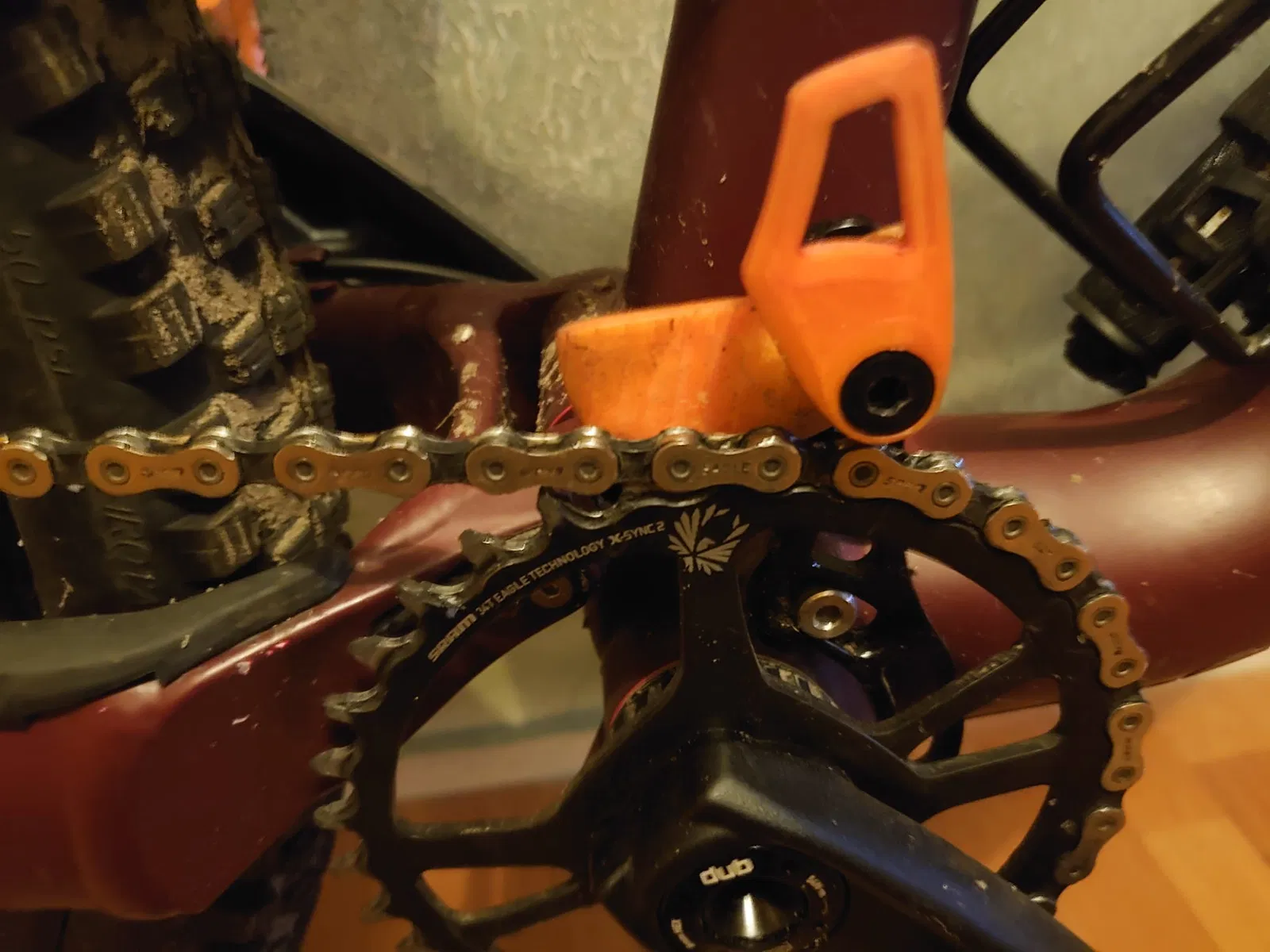

Guide có thể mở rất dễ: xoay lên một phần tư vòng là tháo/lắp sên tiện, không cần phải mở quick link.
Thiết lập in khuyến nghị: 3 walls, line width 0.4, layer height 0.2
Không cần supports!
