Ender 5 / Mercury One.1 | Voron Legacy Dual Z Mod
Bản remix Voron Legacy Z motion cho Mercury One.1, chuyển hệ Z zin của Ender 5 sang dual Z ổn định hơn và hỗ trợ Z_tilt. Cần cắt extrusion 2020 còn 130mm mỗi thanh và chuẩn bị BOM theo danh sách.
Mô tả

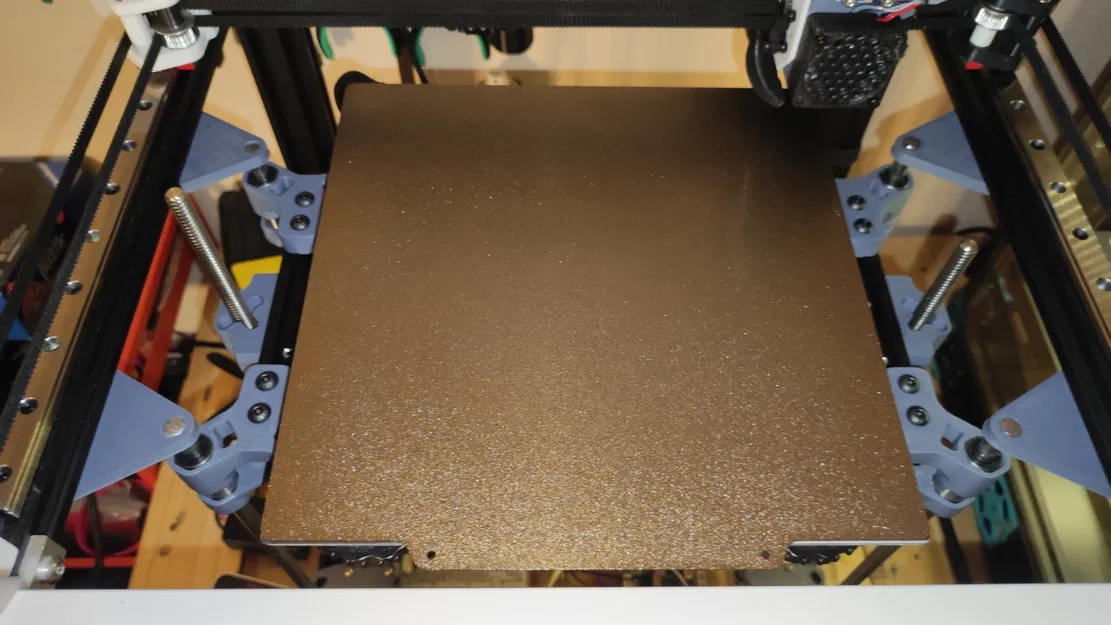

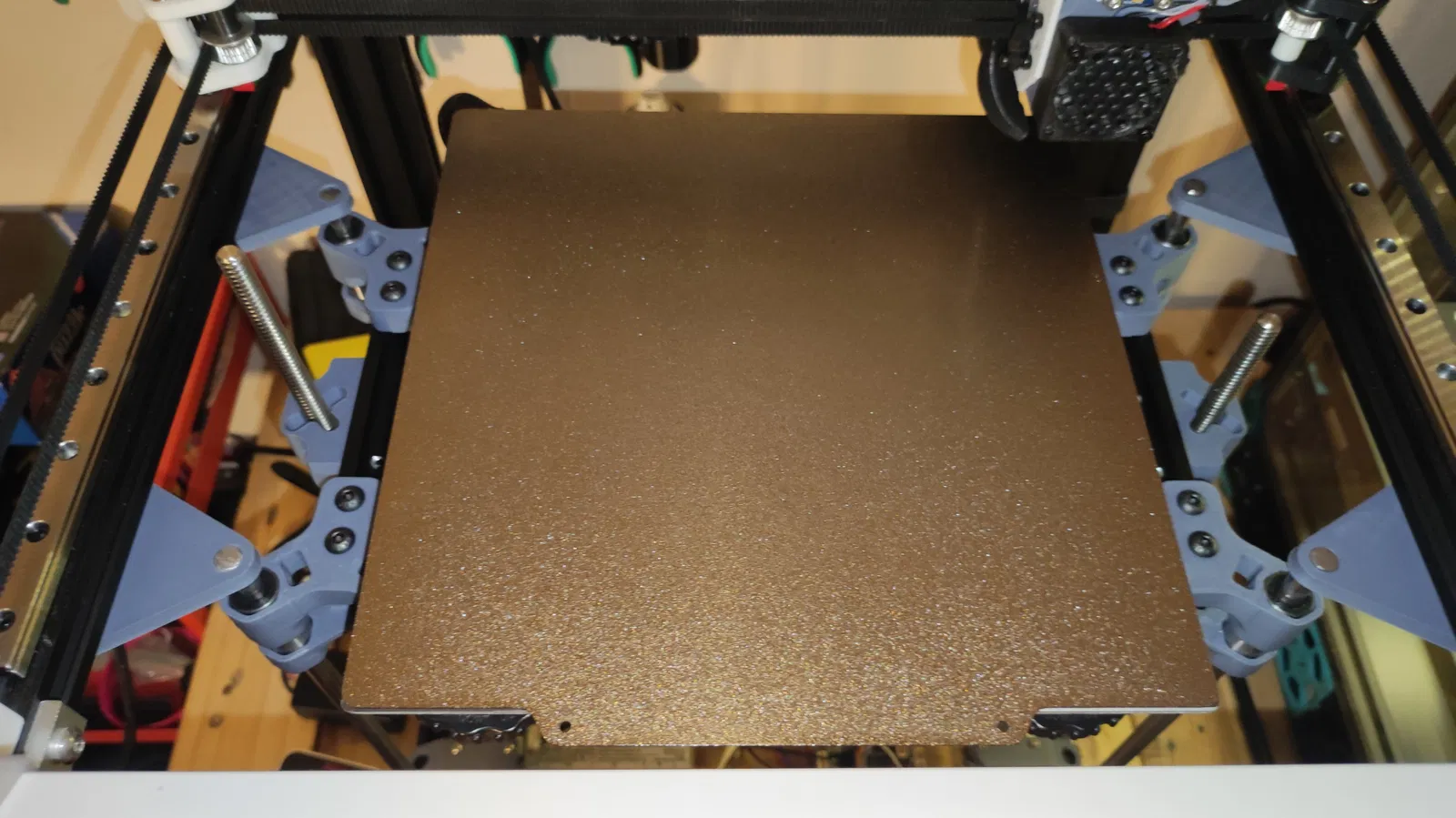

Mình làm một bản remix từ hệ Z motion của Voron Legacy để dùng cho Mercury One.1. Nó giúp cái bed ổn định hơn nhiều, có khả năng Z_tilt, mà chi phí thêm rất ít.
BẠN CẦN cắt thanh nhôm định hình 2020 của hệ Z motion zin xuống còn 130mm mỗi thanh.
Nếu có câu hỏi về cấu hình firmware thì bạn nhắn mình trên Discord, nhưng mình cũng không rành lắm… “polo_61” trên Discord.

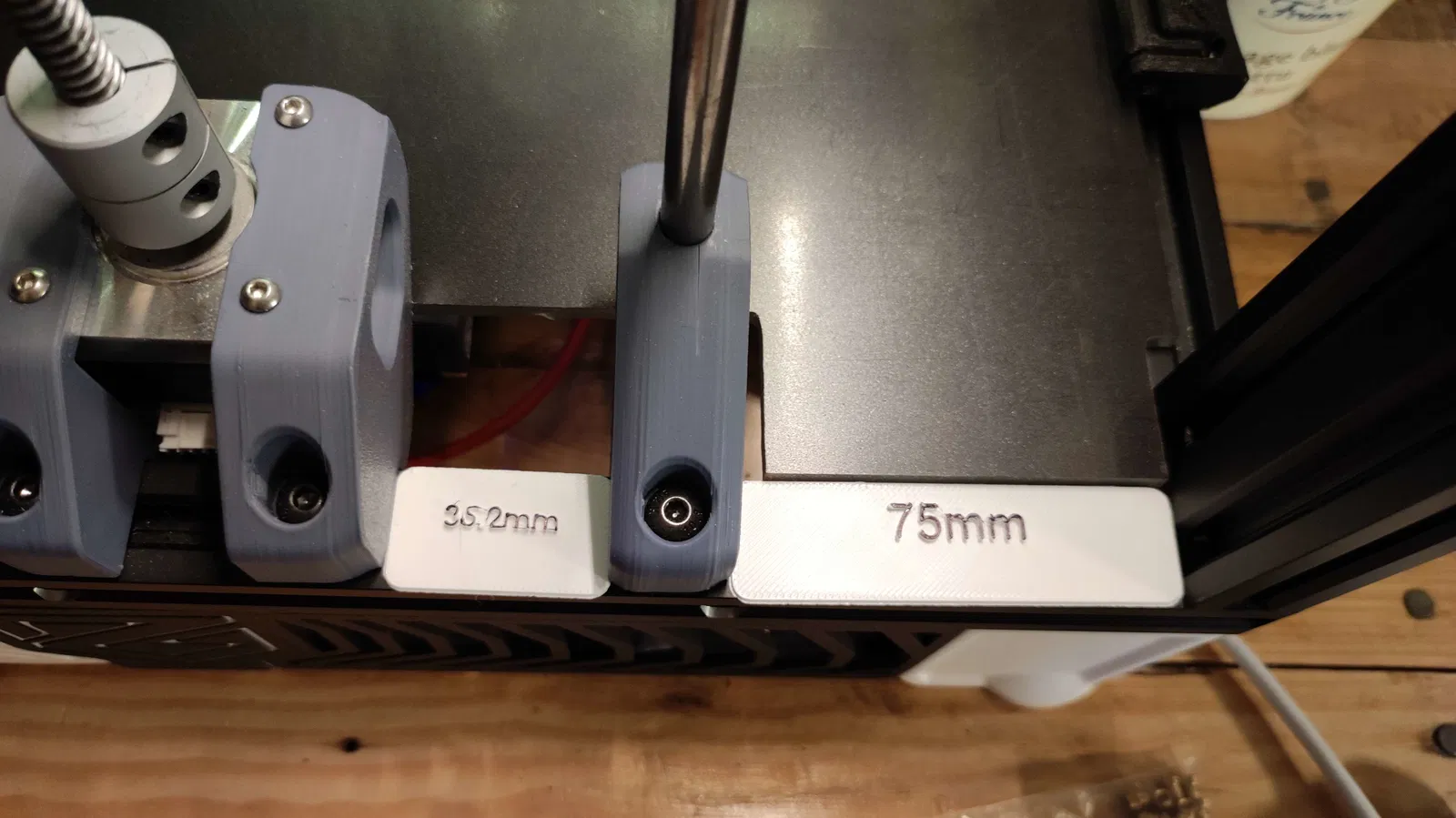

the bed được để lệch tâm có chủ ý để lấy build volume tối đa.
Vậy nên bạn cần:
- x1 lead screw 370mm kèm nut (cùng chiều dài với cái zin)
- x1 motor cho Z thứ 2
- mainboard lớn hơn, có ít nhất 5 drivers
- x4 rods 8mm dài 380mm
- M5x16 BHCS screws x16 (mình nghĩ vậy)
- m5x10 BHCS x8 (không chắc lắm)
- m3x8 x8
- x4 lm8luu linear bearing
thanh nhôm định hình 2020 của hệ Z motion zin mình tận dụng lại và cắt xuống còn 130mm mỗi thanh.
File “Legacy_Ender3_bed_mount_x2” được remix từ các file legacy gốc của steve buils (steve.21 trên Discord) — credit cho anh ấy.
Lưu ý BOM có thể không chính xác tuyệt đối, nếu mình thiếu món nào thì ping mình trên Discord “polo_61”.
