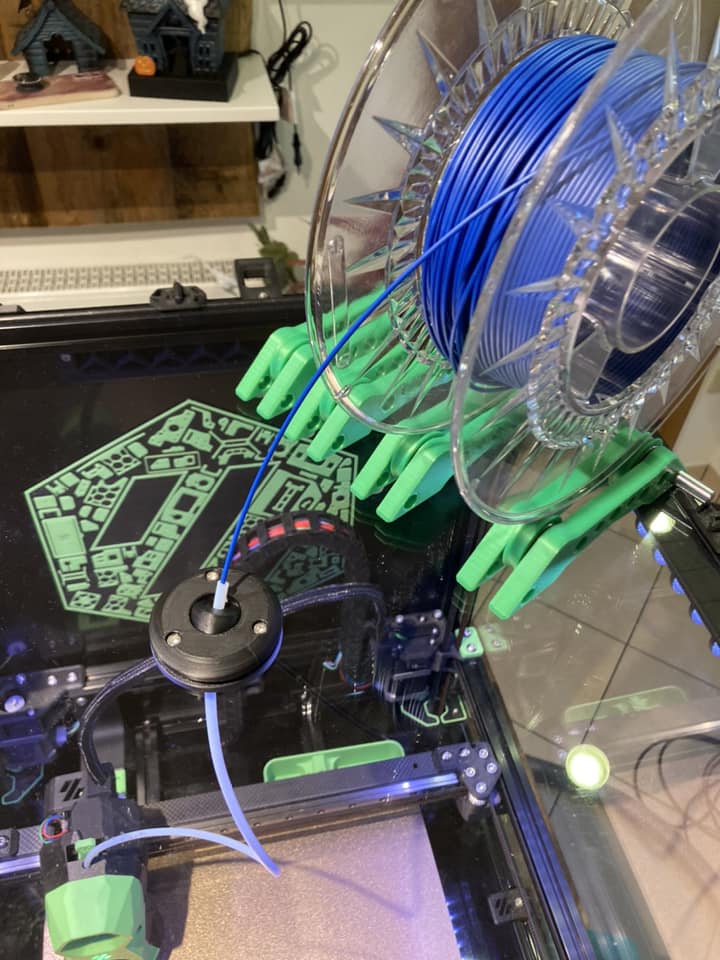

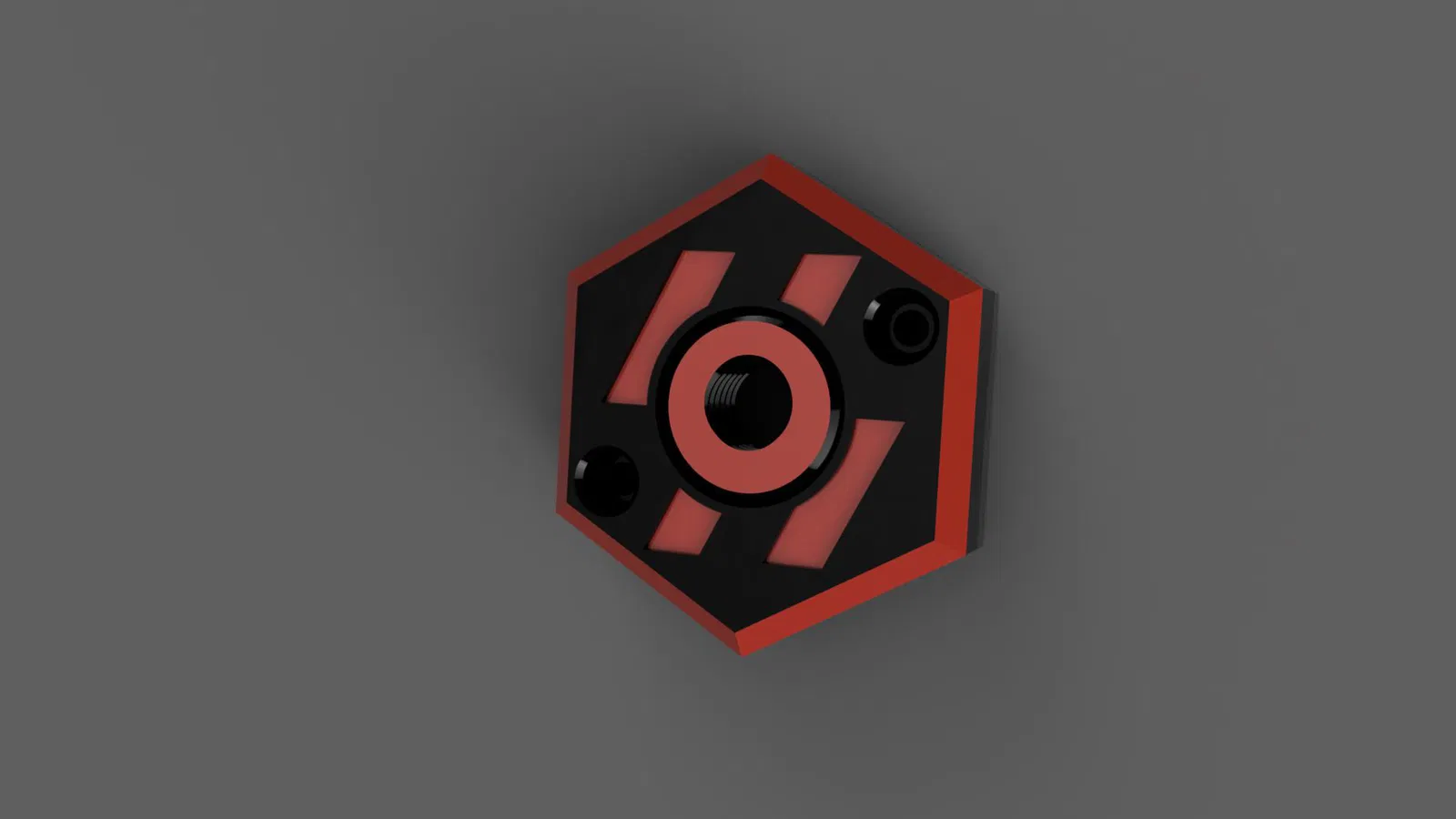

Bowden Guide với khớp Print-in-Place 360°

https://github.com/DeBau/VoronMods/blob/main/Top%20Bowden%20Guide/Pics/TopView.jpg

BOM

• 2-3 x heatset inserts M3x5x4
• 2-3 x M3x8 - 16 SHCS

cho phiên bản Bowden Coupler

• BSP 1/8 Bowden Coupler

cho phiên bản Glue

• Băng keo 3M VHB

Các phần cần thiết

Phiên bản

file cần để in

Voron Edition BSP 1/8 Bowden Coupler

Top_VoronStyle_Bowden_Guide_BSP.stl và Bottom_VoronStyle_Bowden_Guide.stl

Voron Edition

Top_VoronStyle_Bowden_Guide.stl và Bottom_VoronStyle_Bowden_Guide.stl

Voron Edition Glue BSP 1/8 Bowden Coupler

VoronStyle_Bowden_Guide_Glue_BSP.stl

Voron Edition Glue

VoronStyle_Bowden_Guide_Glue.stl

15mm Joint Version

Top_Bowden_Guide_360_Joint_15mm.stl và Bottom_Bowden_Guide_360_Joint_15mm.stl

15mm Joint Glue Version

Bowden_Guide_360_Joint_15mm_Glue.stl

20mm Joint Version BSP 1/8 Bowden Coupler

Top_Bowden_Guide_360_Joint_20mm_BSP.stl và Bottom_Bowden_Guide_360_Joint_20mm.stl

20mm Joint Version

Top_Bowden_Guide_360_Joint_20mm.stl và Bottom_Bowden_Guide_360_Joint_20mm.stl

20mm Joint Glue Version

Bowden_Guide_360_Joint_20mm_Glue.stl

Print Settings

- Chiều cao lớp (Layer height): 0.2mm
- Bề rộng đùn (Extrusion width): 0.4mm, ép buộc (forced)
- Tỷ lệ infill: 40%
- Kiểu infill: grid, gyroid, honeycomb, triangle, hoặc cubic
- Số lớp tường (Wall count): 4
- Lớp đặc top/bottom: 5
- Support: KHÔNG
- Vật liệu: ABS/ABS+/ASA

Nếu khớp không xoay/không nhúc nhích

• Bước 1: kiểm tra lại settings máy in. Có khoảng hở 0,125mm quanh phần khớp và thân — tất cả bản testprint của mình đều chạy ổn.
• Bước 2: thử các bản có clearance 0,4mm (tức 0,2mm quanh khớp).
• Bước 3: tải file CAD về rồi tự chỉnh theo nhu cầu.

Fusion 360 - đổi đường kính khớp

Vô history timeline -> nhấp chuột phải lên quả cầu (sphere) thứ 2 > Edit Feature -> đổi đường kính (diameter)
